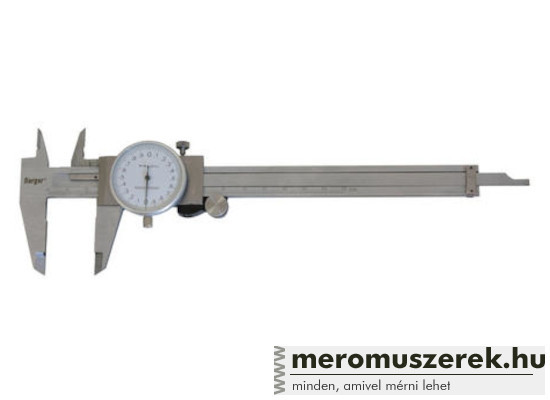

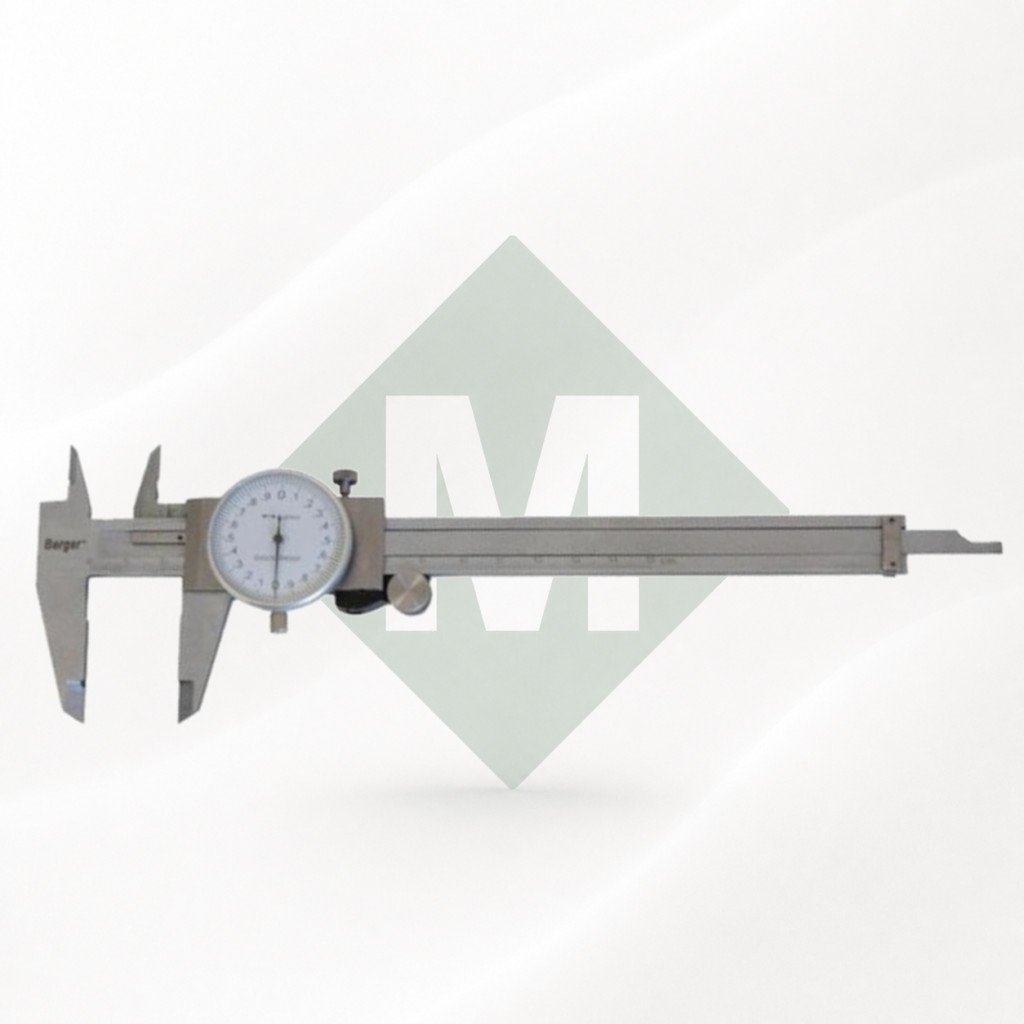

Mérőórás tolómérő mélységmérővel, 0–150 mm / 0,02 mm - Berger

A mérőórás tolómérő jó köztes megoldás a hagyományos nóniuszos és a digitális kivitel között. Gyorsabban leolvasható, mint a klasszikus nóniusz, ugyanakkor teljesen mechanikus, így nincs szükség elemre vagy elektronikára. A BERGER 150 mm-es modell ezért jól használható műhelyben, szerelésnél, karbantartásnál és általános méretellenőrzési feladatokra.

A tolómérő edzett INOX acél szerszámtesttel, ütésvédelemmel ellátott fogasléccel és 0,02 mm-es számlap-leolvasással készül. Külső és belső méretek, valamint mélység mérésére alkalmas, a körskála külön rögzíthető, a finom mozgatást pedig levehető dörzskerék segíti.

BERGER mérőórás tolómérő 0–150 mm mérési tartománnyal

A BERGER mérőórás tolómérő klasszikus mechanikus mérőeszköz, amely a főskála mellett körskálás mérőórával segíti a századmilliméteres leolvasást.

A készülék alkalmas:

• külső méretek mérésére,
• alkatrészvastagság ellenőrzésére,
• csövek és tengelyek külső átmérőjének mérésére,
• furatok és belső méretek ellenőrzésére,
• hornyok és furatok mélységének mérésére,
• általános műhelyes méretellenőrzésre.

A termék a tolómérők kategóriájába tartozik, ahol nóniuszos, mérőórás és digitális kivitelek is megtalálhatók.

0,02 mm-es mérőórás leolvasás

A körskála osztásértéke 0,02 mm.

A mérési eredmény leolvasásakor:

• a főskáláról leolvasható a teljes milliméterérték,
• a körskáláról pedig a hozzá tartozó századmilliméteres rész.

Ez gyorsabb és intuitívabb leolvasást adhat, mint a klasszikus nóniuszos skála, különösen ismétlődő műhelyméréseknél.

Fontos: a 0,02 mm a számlap osztásértéke / leolvashatósága, nem feltétlenül azonos a teljes mérési bizonytalansággal.

Miért praktikus a mérőórás kivitel?

A mérőórás tolómérő egyik legnagyobb előnye, hogy gyorsan leolvasható anélkül, hogy minden alkalommal nóniuszvonalakat kellene összehasonlítani.

Ez különösen hasznos:

• sorozatos méretellenőrzésnél,
• műhelyben,
• karbantartási feladatoknál,
• gyors összehasonlító méréseknél.

Ütésvédelemmel ellátott fogasléc

A mérőóra működését a tolómérő testén kialakított fogasléc közvetíti.

A BERGER modell fogasléce ütésvédelemmel ellátott, ami csökkenti annak esélyét, hogy kisebb műhelyes behatás vagy mechanikai ütés közvetlenül károsítsa a mérőmechanikát.

Ez nem jelenti azt, hogy a műszer ütésálló, de a kialakítás tartósabb mindennapi használatot segít.

Körskála rögzítőcsavarral

A körskála külön rögzítőcsavarral rendelkezik.

Ez lehetővé teszi a számlap megfelelő pozícióba állítását és rögzítését.

Mérés előtt célszerű zárt mérőpofáknál ellenőrizni, hogy a mutató pontosan nullán áll-e.

Levehető dörzskerék

A mozgó szán finom mozgatását dörzskerék segíti.

Ez kényelmesebb egykezes kezelést és finomabb pozicionálást tesz lehetővé.

A dörzskerék szükség esetén eltávolítható.

Külső méretek mérése

A nagy mérőpofákkal például az alábbi méretek ellenőrizhetők:

• tengelyátmérő,
• cső külső átmérője,
• lemezvastagság,
• csavarfej vagy alkatrész szélessége,
• különböző munkadarabok külső méretei.

A mérőpofákat finoman kell a munkadarabhoz zárni. A túl nagy mérőerő a munkadarab vagy a mérőpofa alakváltozása miatt befolyásolhatja az eredményt.

Belső méretek és furatok mérése

A felső mérőpofák belső átmérők és más belső méretek ellenőrzésére szolgálnak.

Furatmérésnél a tolómérőt finoman mozgatva célszerű megkeresni azt a helyzetet, ahol a legnagyobb érték olvasható le. Ez segít abban, hogy valóban a furat átmérőjét mérjük, ne egy ferdén felvett húrt.

Négyszögletes mélységmérő

A tolómérő végén kialakított négyszögletes mélységmérő furatok, hornyok, süllyesztések és vállak mélységének ellenőrzésére használható.

A pontos méréshez a tolómérő végét stabilan és merőlegesen kell a referenciafelületre fektetni.

Edzett INOX acél kivitel

A szerszámtest edzett rozsdamentes acélból készül.

Ez:

• merev kialakítást ad,
• jól bírja az általános műhelyhasználatot,
• stabil mérőfelületet biztosít,
• ellenállóbb a korrózióval szemben, mint a kezeletlen acél.

A mérőeszközt ennek ellenére szárazon és tisztán célszerű tárolni.

Matt krómozott, tükröződésmentes szerszámtest

A matt krómozott felület csökkenti a fényvisszaverődést, így erős műhelyvilágításban is könnyebben leolvasható a főskála.

Felső rögzítőcsavar

A felső rögzítőcsavarral a mozgó mérőpofa pozíciója fixálható.

Ez hasznos lehet, ha:

• a mért értéket a munkadarabról levéve szeretnéd leolvasni,
• egy méretet több alkatrésszel szeretnél összehasonlítani,
• a szán véletlen elmozdulását szeretnéd elkerülni.

Mechanikus kivitel – nincs szükség elemre

A BERGER mérőórás tolómérő teljesen mechanikus.

Nincs szükség:

• gombelemre,
• bekapcsolásra,
• elektronikus nullázásra,
• digitális kijelzőre.

Ez különösen praktikus olyan műhelyben, ahol a tolómérőnek mindig azonnal használatra késznek kell lennie.

Mérőórás vagy digitális tolómérő?

A digitális tolómérő leolvasása a legegyszerűbb, és gyakran mm/inch átváltást, nullázást és egyéb kényelmi funkciókat is ad.

A mérőórás kivitel előnye:

• nincs szükség elemre,
• gyorsabban olvasható, mint a hagyományos nóniusz,
• egyszerű mechanikus szerkezet,
• jól használható sorozatos műhelymérésekhez.

Mérőórás vagy nóniuszos tolómérő?

A nóniuszos tolómérő szerkezetileg egyszerűbb, míg a mérőórás modell kényelmesebb és gyorsabb leolvasást kínál.

Ha gyakran mérsz 0,02 mm-es felbontási igénnyel, a mérőórás kivitel praktikusabb lehet.

DIN 862 szerinti kivitel

A termék DIN 862 szerinti kialakítású.

Ez a szabvány a tolómérők konstrukciójával és metrológiai követelményeivel foglalkozik.

Dokumentált minőségellenőrzési folyamatban a mérőeszköz rendszeres ellenőrzése vagy kalibrálása ettől függetlenül szükséges lehet.

Mérés előtt mindig ellenőrizd a nullát

A mérőórás tolómérőnél különösen fontos, hogy zárt mérőpofáknál a mutató pontosan nullára álljon.

Ha eltérést látsz:

1. tisztítsd meg a mérőpofákat,
2. zárd össze őket finoman,
3. ellenőrizd a számlapot,
4. szükség esetén állítsd a körskálát nullára és rögzítsd.

A mérőpofák tisztasága sokat számít

Már egy apró forgács, por vagy sorja is több század milliméteres eltérést okozhat.

Mérés előtt ezért célszerű:

• letörölni a mérőpofákat,
• megtisztítani a munkadarabot,
• ellenőrizni, hogy a pofák teljes felületen megfelelően zárnak-e.

Mire használható a gyakorlatban?

• lakatos- és gépműhelyben,
• esztergált és mart alkatrészek ellenőrzésére,
• csövek és tengelyek mérésére,
• furatok átmérőjének ellenőrzésére,
• lemez- és alkatrészvastagság mérésére,
• hornyok és furatok mélységmérésére,
• karbantartási és szerelési feladatokra,
• gyors sorozatos méretellenőrzésre.

Műszaki adatok

A csomag tartalma

A BERGER 150/0,02 mm-es mérőórás tolómérő azoknak jó választás, akik gyorsabban szeretnének dolgozni, mint egy hagyományos nóniuszos tolómérővel, de nem szeretnének elemes digitális műszert. Az ütésvédett fogasléc, az edzett INOX test, a mélységmérő és a rögzíthető körskála miatt jól használható rendszeres műhelyes és karbantartási feladatokra.

Gyakorlati kérdések a mérés előtt

A 0,02 mm pontosságot jelent?

Pontosabban 0,02 mm-es számlap-osztásról és leolvashatóságról beszélünk. A teljes mérési bizonytalanságot a műszer állapota, a mérési erő, a munkadarab és a használat módja is befolyásolja.

Gyorsabban leolvasható, mint a nóniuszos tolómérő?

Igen. A teljes millimétert a főskáláról, a századmilliméteres részt pedig közvetlenül a körskáláról lehet leolvasni.

Kell bele elem?

Nem. Teljesen mechanikus kivitel.

Furatot is lehet vele mérni?

Igen. A felső mérőpofák belső átmérők és más belső méretek mérésére szolgálnak.

Mélységet is mér?

Igen. Négyszögletes mélységmérővel rendelkezik.

Mire való a körskála rögzítőcsavarja?

A számlap pozíciója ezzel rögzíthető, például a nulla pontos beállítása után.

Mit csinál a dörzskerék?

Segíti a mozgó szán finom, egyenletes mozgatását. Szükség esetén eltávolítható.

Digitális vagy mérőórás a jobb?

Gyakori mérésnél mindkettő kényelmes. A digitális még egyszerűbben leolvasható, a mérőórás viszont elem nélkül működik és mechanikus kialakítású.

Műszaki tulajdonságok:

• INOX edzett tükröződésmentes, matt krómozott acél szerszámtest
• Ütésvédelemmel ellátott fogasléc
• Négyszögletű mélységmérővel
• Felső rögzítő csavarral
• Körskála rögzítő csavarral
• Dörzskerék, mely szükség esetén eltávolítható
• Műanyag tárolódobozban
• Mérési pontosság: 0,02mm
• Osztás: mm
• DIN 862
