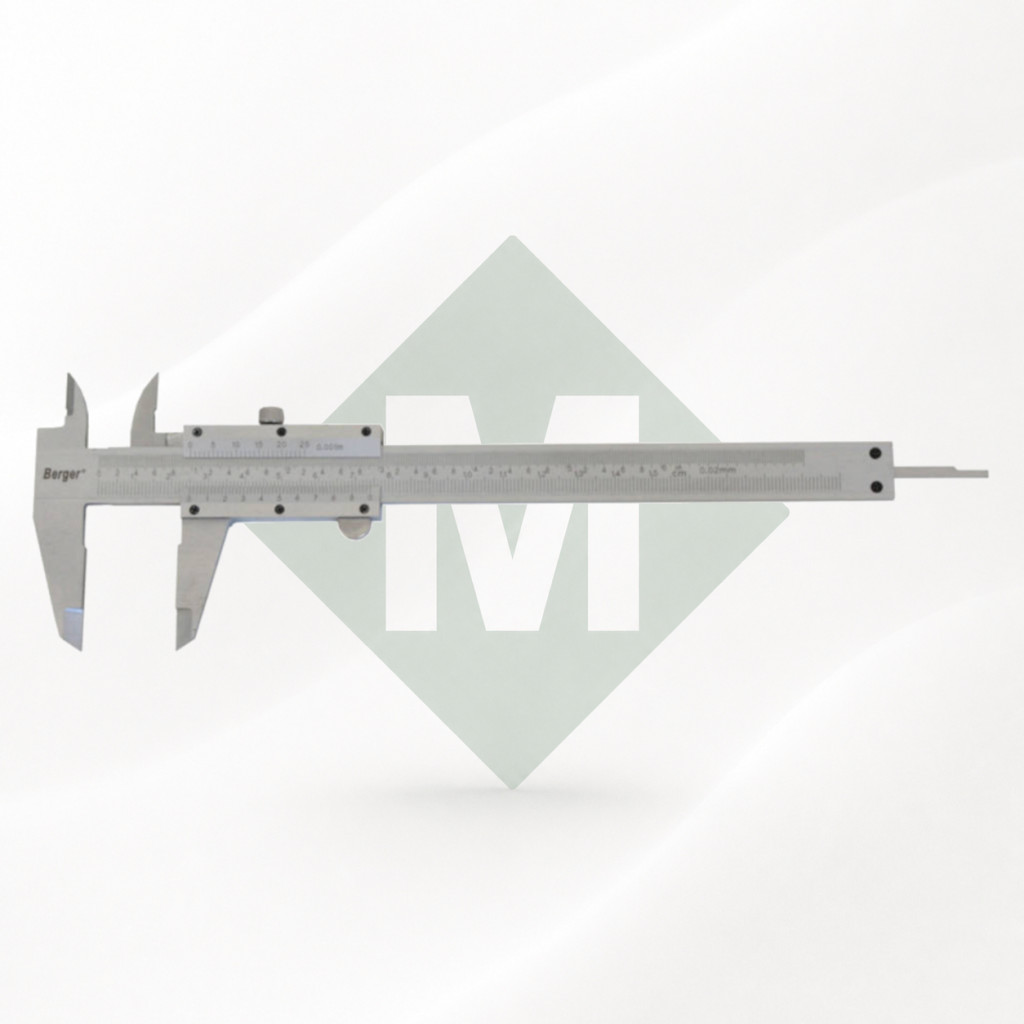

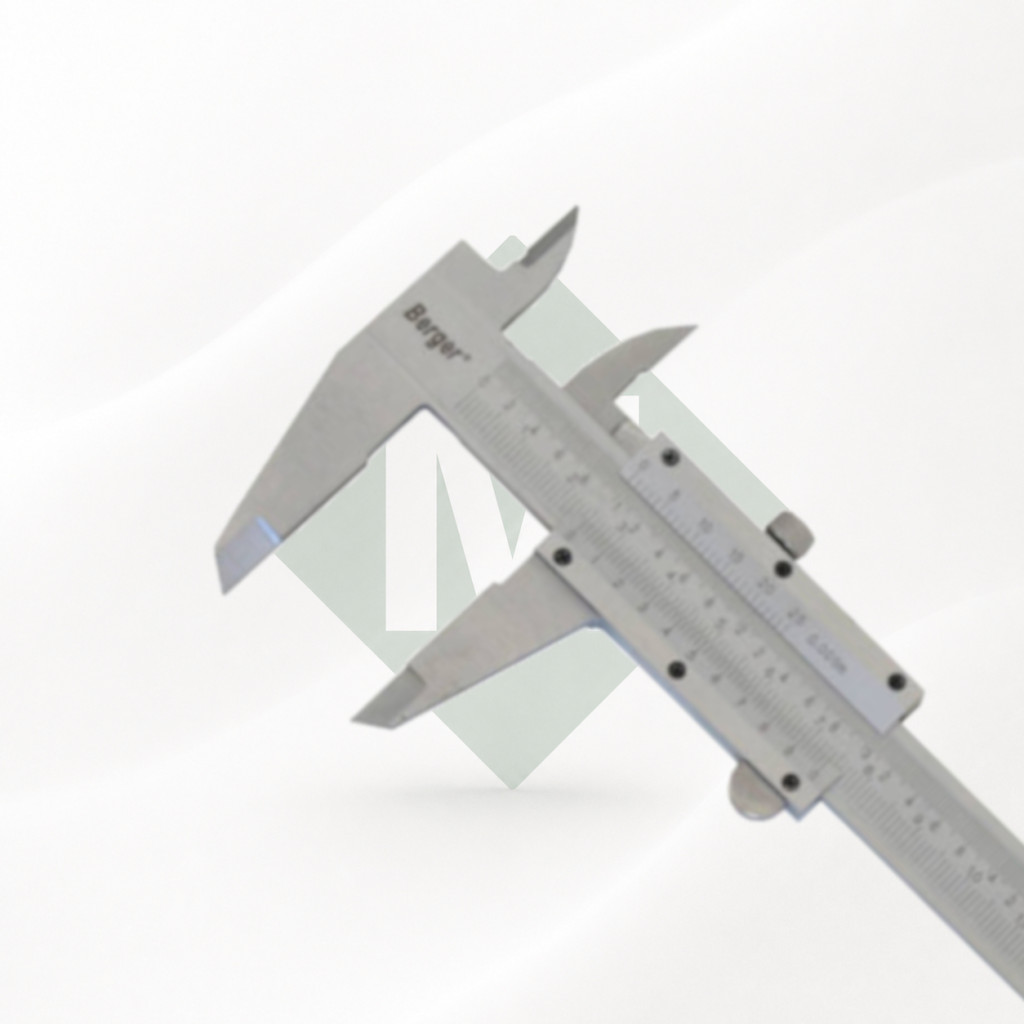

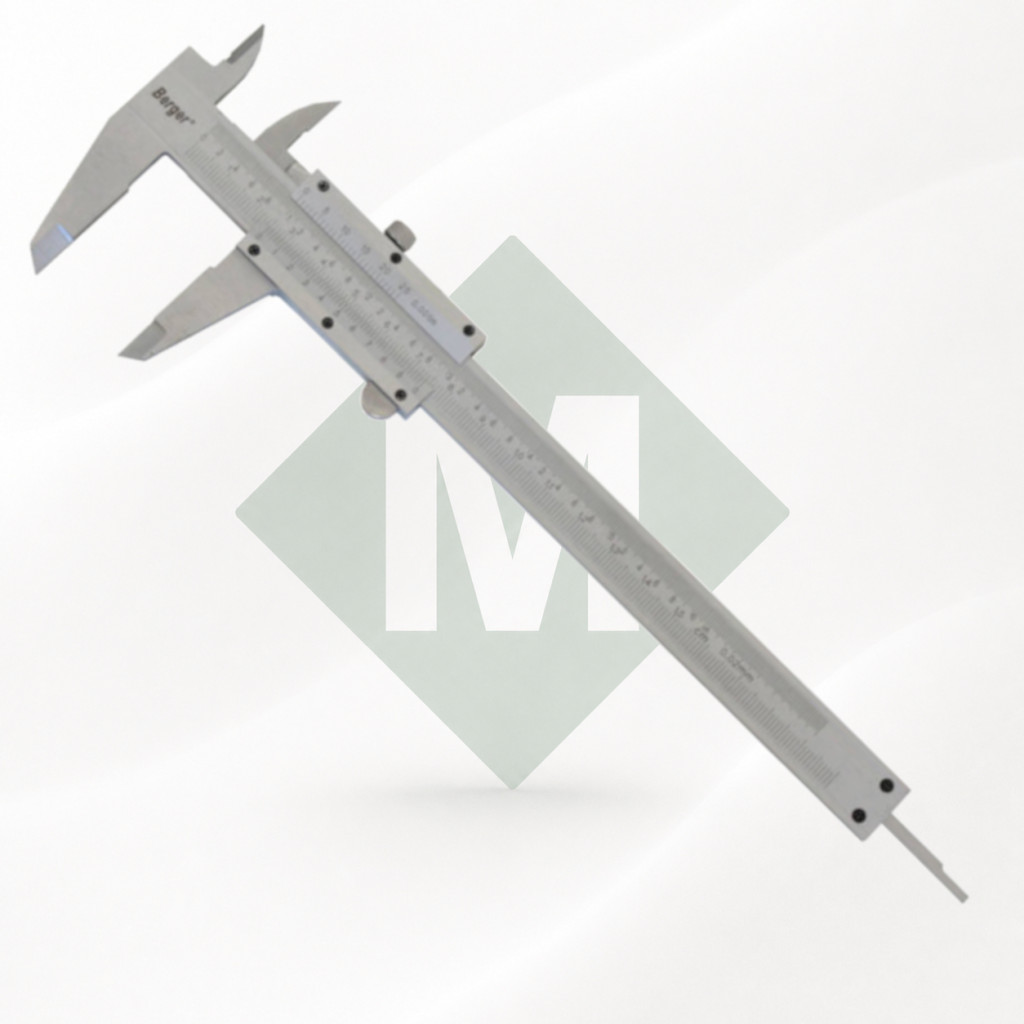

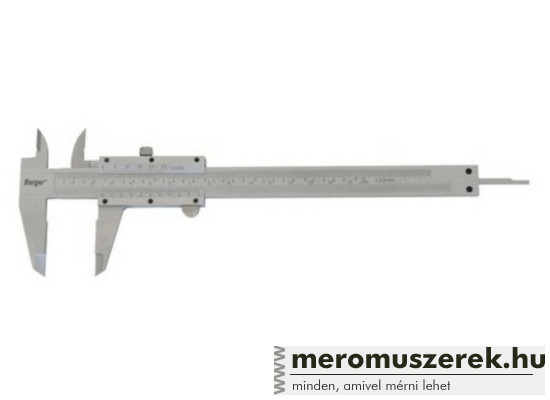

Nóniuszos tolómérő mélységmérővel, 0–150 mm / 0,02 mm Berger

Egy jó nóniuszos tolómérő előnye, hogy egyszerű, tartós és nincs benne elektronika, ami lemerülhet vagy meghibásodhat. A BERGER 150 mm-es modell ezért jó alapdarab műhelybe, karbantartáshoz, szereléshez és olyan általános mérési feladatokra, ahol gyorsan kell külső vagy belső méretet, vastagságot vagy mélységet ellenőrizni.

A tolómérő edzett INOX acél szerszámtesttel, matt krómozott skálával és 0,02 mm-es nóniusz-leolvasással készül. A négyszögletes mélységmérő, a felső rögzítőcsavar és a mm/inch skála a mindennapi műhelyhasználatot segíti, a műszer pedig DIN 862 szerinti kivitelű.

BERGER nóniuszos tolómérő 0–150 mm mérési tartománnyal

A BERGER nóniuszos tolómérő klasszikus mechanikus mérőeszköz, amely többféle méret ellenőrzésére használható.

Alkalmas többek között:

• külső méretek mérésére,
• anyagvastagság ellenőrzésére,
• csövek és tengelyek külső átmérőjének mérésére,
• furatok és belső méretek mérésére,
• hornyok és mélyedések mélységének mérésére,
• általános műhelyes méretellenőrzésre.

A termék a tolómérők kategóriájába tartozik, ahol digitális és hagyományos nóniuszos kivitelek is megtalálhatók.

0–150 mm méréstartomány

A tolómérő névleges méréstartománya 0–150 mm.

Ez a méret az egyik leggyakoribb általános műhelyes tolómérő-méret, mert elegendő a legtöbb kisebb alkatrész, furat, tengely, csavar, lemez és szerelvény ellenőrzéséhez.

0,02 mm nóniusz-leolvasás

A nóniusz segítségével a skála 0,02 mm-es lépésekben olvasható le.

Ez azt jelenti, hogy a főskála egész milliméterei között a nóniusz segítségével századmilliméteres nagyságrendű leolvasás végezhető.

Fontos, hogy a 0,02 mm a leolvashatóság / skálaosztás értéke, nem feltétlenül azonos a teljes mérési bizonytalansággal.

Külső méretek mérése

A nagy mérőpofákkal például az alábbi méretek mérhetők:

• tengelyátmérő,
• cső külső átmérője,
• lemezvastagság,
• csavar vagy alkatrész szélessége,
• különböző munkadarabok külső mérete.

A mérőpofákat mindig finoman kell a munkadarabhoz zárni. A túl nagy mérőerő torzíthatja az eredményt és feleslegesen terheli a mérőfelületeket.

Belső méretek és furatok mérése

A felső, kisebb mérőpofák furatok, hornyok és más belső méretek ellenőrzésére szolgálnak.

Belső átmérő mérésénél a mérőpofákat úgy kell beállítani, hogy a furat legnagyobb átmérőjén feküdjenek fel.

A kissé ferdén tartott tolómérő kisebb értéket mutathat, ezért pontosabb méréshez érdemes finoman mozgatva megkeresni a legnagyobb kijelzett / leolvasható méretet.

Négyszögletes mélységmérő

A tolómérő végén kialakított négyszögletes mélységmérő furatok, hornyok, süllyesztések és vállak mélységének ellenőrzésére használható.

Mélységmérésnél a tolómérő végét stabilan a referenciafelületre kell fektetni, majd a mélységmérőt a furat vagy mélyedés aljáig ki kell tolni.

Edzett INOX acél kivitel

A szerszámtest edzett rozsdamentes acélból készül.

Ez a kialakítás:

• merevebb és tartósabb, mint az egyszerű műanyag tolómérők,
• jobban ellenáll a műhelyes igénybevételnek,
• stabil mérőfelületet biztosít.

A mérőeszközt ettől függetlenül szárazon és tisztán érdemes tárolni.

Matt krómozott, tükröződésmentes skála

A főskála és a nóniusz matt krómozott felületű.

A matt felület célja a tükröződés csökkentése, így erősebb műhelyvilágításban vagy oldalirányú fényben is könnyebben olvasható a beosztás.

Ék alakú nóniusz

Az ék alakú nóniusz kialakítása megkönnyíti annak megállapítását, hogy a nóniusz melyik osztásvonala esik pontosan egybe a főskála vonalával.

A helyes leolvasáshoz célszerű a skálát merőlegesen nézni, mert oldalirányból parallaxis-hiba keletkezhet.

Milliméter és inch skála

A tolómérőn metrikus és colos beosztás is található.

Ez praktikus lehet olyan alkatrészeknél vagy műszaki dokumentációknál, ahol a méretet nem milliméterben, hanem inchben adják meg.

Felső rögzítőcsavar

A rögzítőcsavarral a mozgó mérőpofa pozíciója rögzíthető.

Ez akkor hasznos, ha:

• a mért értéket a munkadarabról levéve szeretnéd leolvasni,
• egy méretet szeretnél összehasonlítani több alkatrésszel,
• a mérőpofa véletlen elmozdulását szeretnéd elkerülni.

Mechanikus kivitel – nincs szükség elemre

A nóniuszos tolómérő teljesen mechanikus.

Nincs szükség:

• gombelemre,
• bekapcsolásra,
• nullázógombra,
• elektronikus kijelzőre.

Ez különösen előnyös olyan műhelyben vagy szervizben, ahol a mérőeszköz ritkábban kerül elő, és nem szeretnénk használat előtt lemerült elemmel találkozni.

Digitális vagy nóniuszos tolómérő?

A digitális tolómérő gyorsabban és egyszerűbben leolvasható, ezért sorozatmérésnél vagy gyakori használatnál kényelmesebb lehet.

A nóniuszos kivitel előnye:

• nincs szükség elemre,
• egyszerűbb szerkezet,
• hosszú élettartam,
• nem érzékeny kijelzőhibára vagy elektronikai problémára.

Általános műhelyhasználatra mindkét megoldás megfelelő; a választás elsősorban a leolvasási kényelemtől és használati gyakoriságtól függ.

Nóniuszos tolómérő vagy mikrométer?

A tolómérő sokoldalú eszköz, mert ugyanazzal a műszerrel külső, belső és mélységi méretek is mérhetők.

Ha azonban egy adott átmérőt vagy vastagságot ennél finomabb felbontással és kisebb mérési bizonytalansággal kell ellenőrizni, akkor célszerű megfelelő mérési tartományú mikrométert használni.

DIN 862 szerinti kivitel

A termék DIN 862 szerinti kivitelű.

Ez a szabvány tolómérők kialakításával és metrológiai követelményeivel foglalkozik.

Professzionális minőségellenőrzésnél azonban a szabványos kivitel mellett a konkrét mérőeszköz rendszeres ellenőrzése vagy kalibrálása is szükséges lehet.

Mérés előtt tisztítsd meg a felületeket

Már egy apró forgács, por vagy sorja is több század milliméteres mérési hibát okozhat.

Mérés előtt ezért:

• tisztítsd meg a munkadarabot,
• töröld át a mérőpofákat,
• zárt állapotban ellenőrizd, hogy a nulla megfelelően egybeesik-e.

Hogyan olvasd le a nóniuszt?

1. Olvasd le a főskálán a nóniusz nulla jelétől balra található teljes millimétert.
2. Keresd meg a nóniuszon azt az osztást, amelyik pontosan egybeesik a főskála egyik vonalával.
3. Az ehhez tartozó nóniuszértéket add hozzá a főskála értékéhez.

Például ha a főskála 24 mm-t mutat, és a nóniuszon a 0,36 mm-nek megfelelő vonal esik egybe, a mérési eredmény 24,36 mm.

Mire használható a gyakorlatban?

• lakatos- és gépműhelyben,
• esztergált és mart alkatrészek ellenőrzésére,
• csövek és tengelyek mérésére,
• csavarok és kötőelemek méretellenőrzésére,
• furatok átmérőjének mérésére,
• lemez- és alkatrészvastagság mérésére,
• hornyok és furatok mélységmérésére,
• karbantartási és szerelési feladatokra,
• otthoni és hobbi műhelyben.

Műszaki adatok

A csomag tartalma

A BERGER 150/0,02 mm-es nóniuszos tolómérő jó általános műhelyes alapműszer: nincs szükség elemre, tartós edzett acélból készül, külső és belső méretek mellett mélységmérésre is használható. Azoknak jó választás, akik egyszerű, megbízható mechanikus tolómérőt keresnek rendszeres szerelési és méretellenőrzési feladatokra.

Gyakorlati kérdések a mérés előtt

A 0,02 mm pontosságot jelent?

Pontosabban 0,02 mm-es nóniusz-leolvasásról, illetve osztásértékről beszélünk. A teljes mérési bizonytalanságot a műszer állapota, a mérési módszer, a mérőerő és a munkadarab is befolyásolja.

Furatot is lehet vele mérni?

Igen. A felső mérőpofák belső átmérők és más belső méretek ellenőrzésére szolgálnak.

Mélységet is mér?

Igen. Négyszögletes mélységmérővel rendelkezik.

Inchben is leolvasható?

Igen. A skálán metrikus és colos beosztás is található.

Kell bele elem?

Nem. Teljesen mechanikus, nóniuszos kivitel.

Jobb, mint egy digitális tolómérő?

Nem feltétlenül jobb vagy rosszabb, hanem más. A digitális gyorsabban leolvasható, a nóniuszos viszont elem nélkül működik, egyszerűbb szerkezetű és hosszú távon nagyon megbízható.

Mikrométer helyett is jó?

Általános méretellenőrzésre igen, de nagyon pontos átmérő- vagy vastagságméréshez a megfelelő tartományú mikrométer jobb választás lehet.

Használható professzionális minőségellenőrzéshez?

Igen, de dokumentált gyártási vagy minőségellenőrzési folyamatban a mérőeszköz időszakos ellenőrzése vagy kalibrálása is szükséges lehet.

Műszaki tulajdonságok:

• INOX edzett acél szerszámtest
• Tükröződésmentes, matt krómozott ék alakú nóniusz és skála
• Négyszögletű mélységmérővel
• Felső rögzítő csavarral
• Osztás: mm és inch
• Mérési pontosság: 0,02mm
• Műanyag tárolódobozban
• DIN 862
