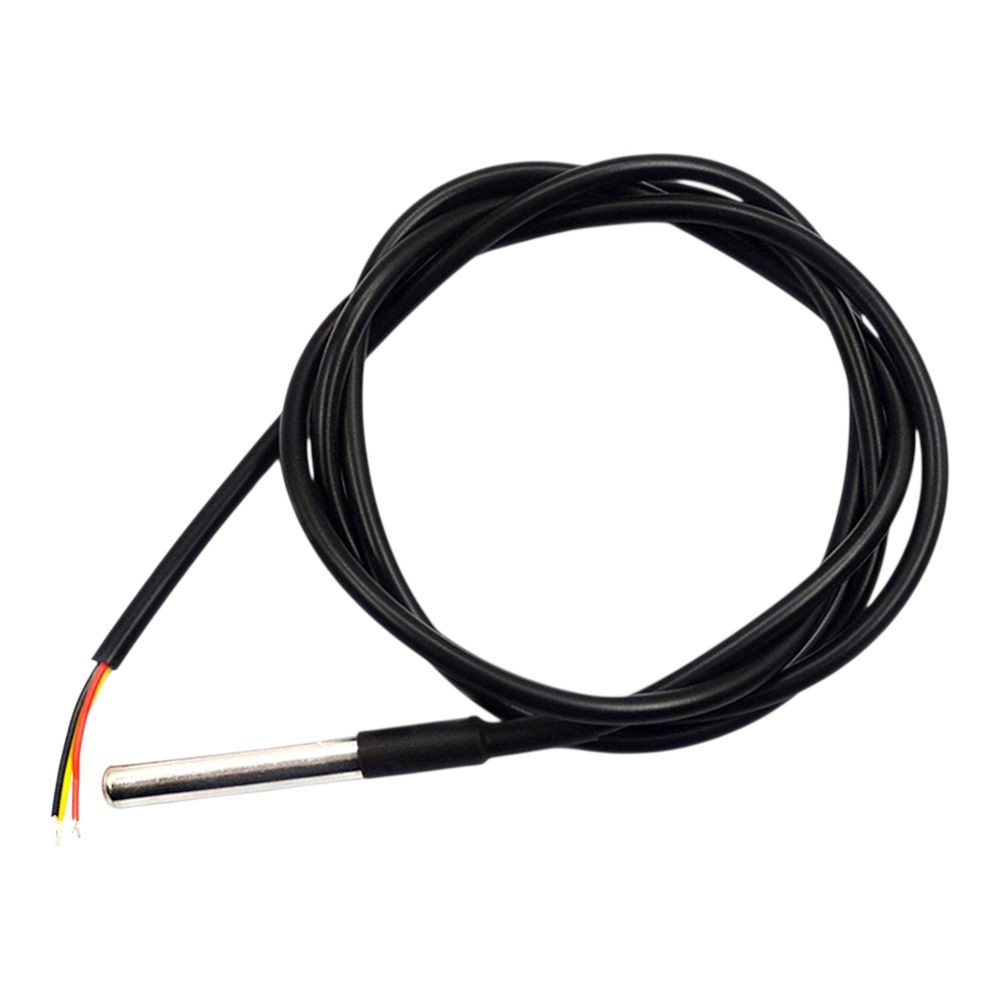

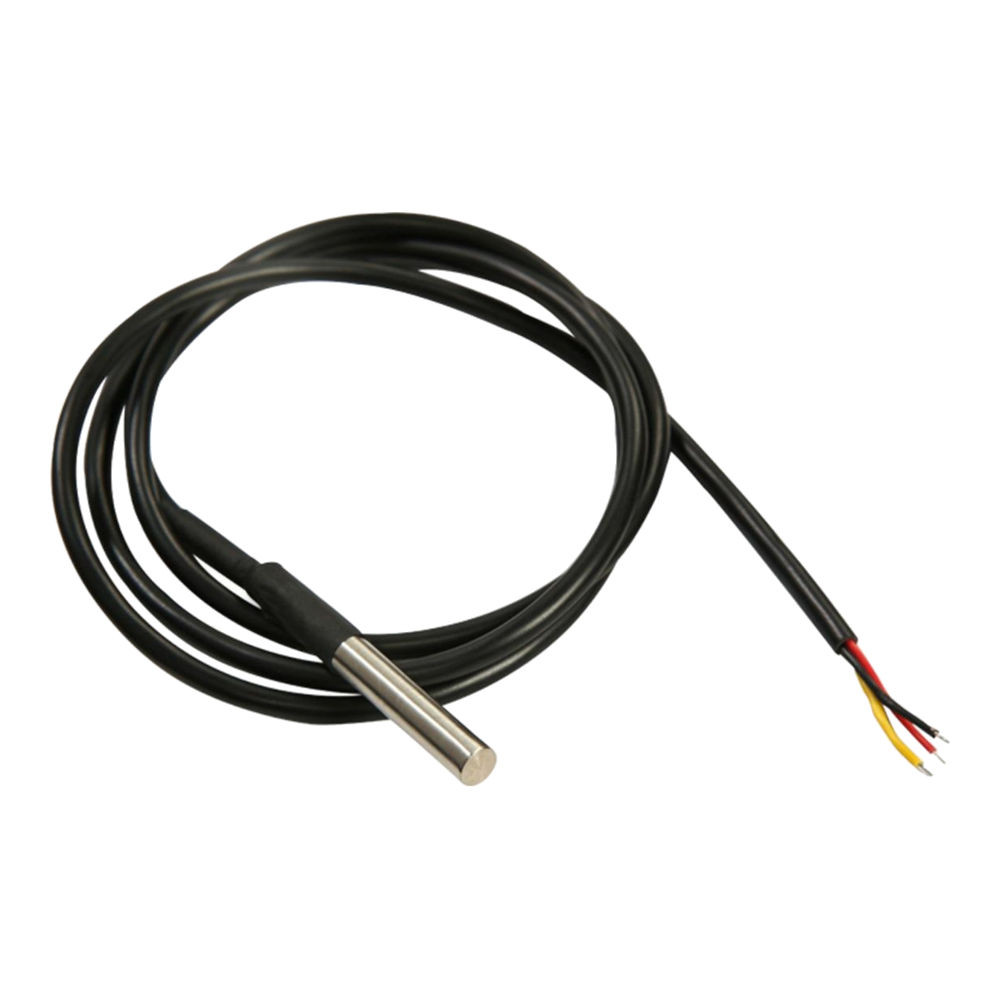

Ez a hőmérséklet-érzékelő a népszerű DS18B20 digitális szenzorra épül, melyet rozsdamentes acél házba kapszuláltak, így a szonda vízálló és alkalmas kültéri, illetve folyadékos mérésekre (akvárium, tartály, fűtésrendszer, bojler, puffer tartály stb.). A szenzor 1-Wire digitális interfésszel kommunikál, így egyetlen mikrokontroller láb segítségével is kezelhető, és egy buszon több szenzor is felfűzhető, mivel mindegyik egyedi 64 bites azonosítóval rendelkezik. A mérési tartomány -55 °C-tól +125 °C-ig terjed, a tipikus pontosság ±0,5 °C -10 °C és +85 °C között, ezáltal megbízható megoldás fűtés-, hűtés- és általános környezeti hőmérséklet-figyelésre.
Az érzékelő 3–5,5 V tápfeszültséggel működik, ezért közvetlenül illeszthető a legtöbb Arduino, ESP, Raspberry Pi és egyéb mikrokontroller alapú rendszerhez. Támogatja a hagyományos háromvezetékes bekötést (VCC, GND, DATA), de a kétvezetékes módban is használható, ami egyszerűbb kábelezést tesz lehetővé korlátozott vezeték esetén. A DS18B20 felbontása 9–12 bit között állítható, így választható gyorsabb mérés vagy finomabb, akár 0,0625 °C lépésközű érték.

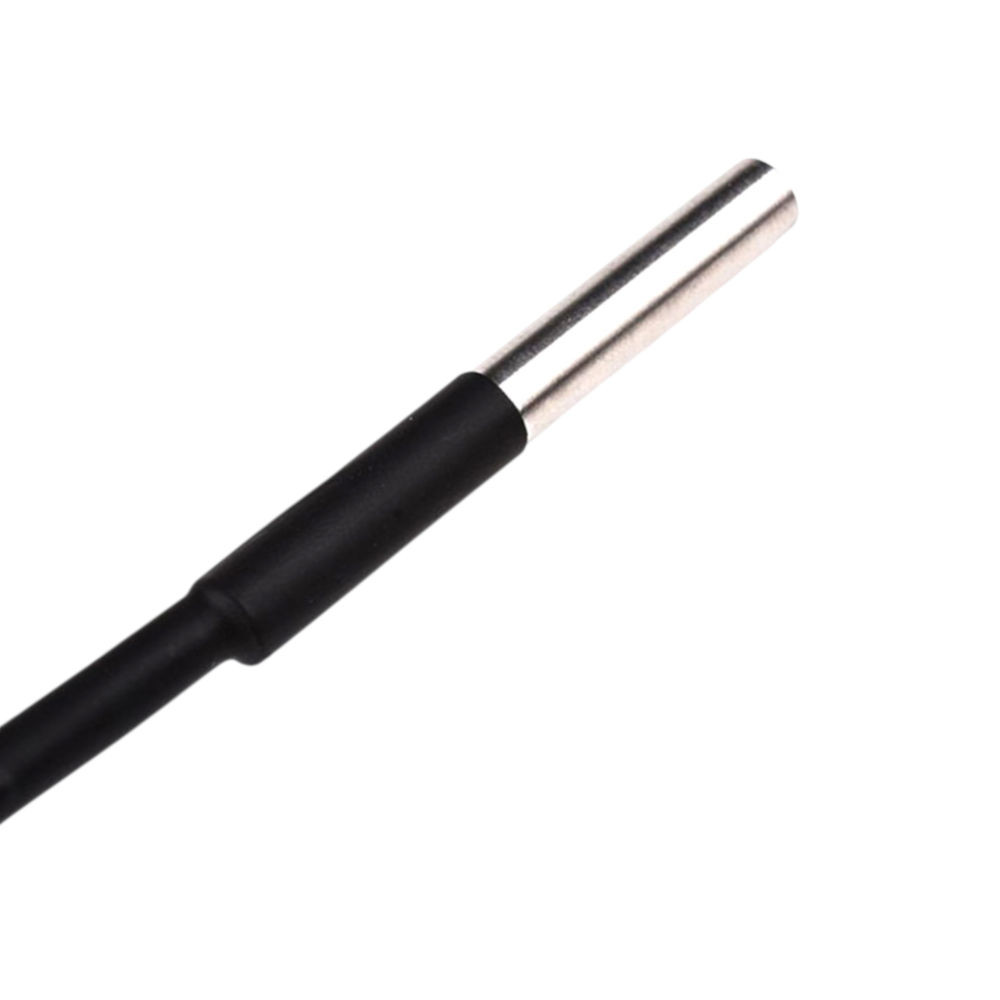

A rozsdamentes acél érzékelőfej tipikusan 6 mm átmérőjű és 50 mm hosszú, így könnyen beépíthető csövekbe, védőhüvelyekbe vagy átvezetőkbe. Az 1 m hosszú, PVC szigetelésű kábel normál alkalmazásokra és mérsékelt hőterhelésre alkalmas. Az érzékelő adatvonalára 4,7 kΩ felhúzó ellenállás szükséges a stabil 1-Wire kommunikációhoz.
Felhasználási területek
- Arduino és egyéb fejlesztőpanelekhez készült hőmérséklet-monitorozó projektek.
- Akváriumok, terráriumok, folyadéktartályok hőmérsékletének mérése a vízálló szonda miatt.
- Fűtés- és hűtésrendszerek, kazánok, puffer- és bojler-tartályok hőmérséklet-felügyelete.
- Kültéri, talaj- és általános környezeti hőmérséklet-mérés megfelelő mechanikai védelemmel.
Specifikáció
- Szenzor típusa: DS18B20 digitális hőmérséklet-érzékelő.
- Mérési tartomány: -55 °C … +125 °C.
- Tipikus pontosság: ±0,5 °C -10 °C és +85 °C között.
- Interfész: 1-Wire digitális busz.
- Tápfeszültség: 3,0 V … 5,5 V.
- Alapértelmezett felbontás: 12 bit.
- Állítható felbontás: 9–12 bit (0,5 °C; 0,25 °C; 0,125 °C; 0,0625 °C lépésköz).
- Egyedi azonosító: 64 bites sorozatszám minden szenzorhoz.
- Vízállóság: rozsdamentes acél cső, gyantás/epoxis kapszulázás.
- Kompatibilitás: Arduino, Raspberry Pi, ESP, AVR, PIC és egyéb mikrokontrollerek.
Technikai adatok
- Érzékelőfej anyaga: rozsdamentes acél.
- Kábel szigetelés: műanyag.
- Érzékelőfej mérete: kb. 6 mm átmérő, 50 mm hossz.
- Kábel hossza: 1 m.
- Súly: 19 g
- Mérési idő 12 bites felbontásnál: < 750 ms
- Kábel szigetelése: PVC (tartósan kb. 100 °C-ig ajánlott).

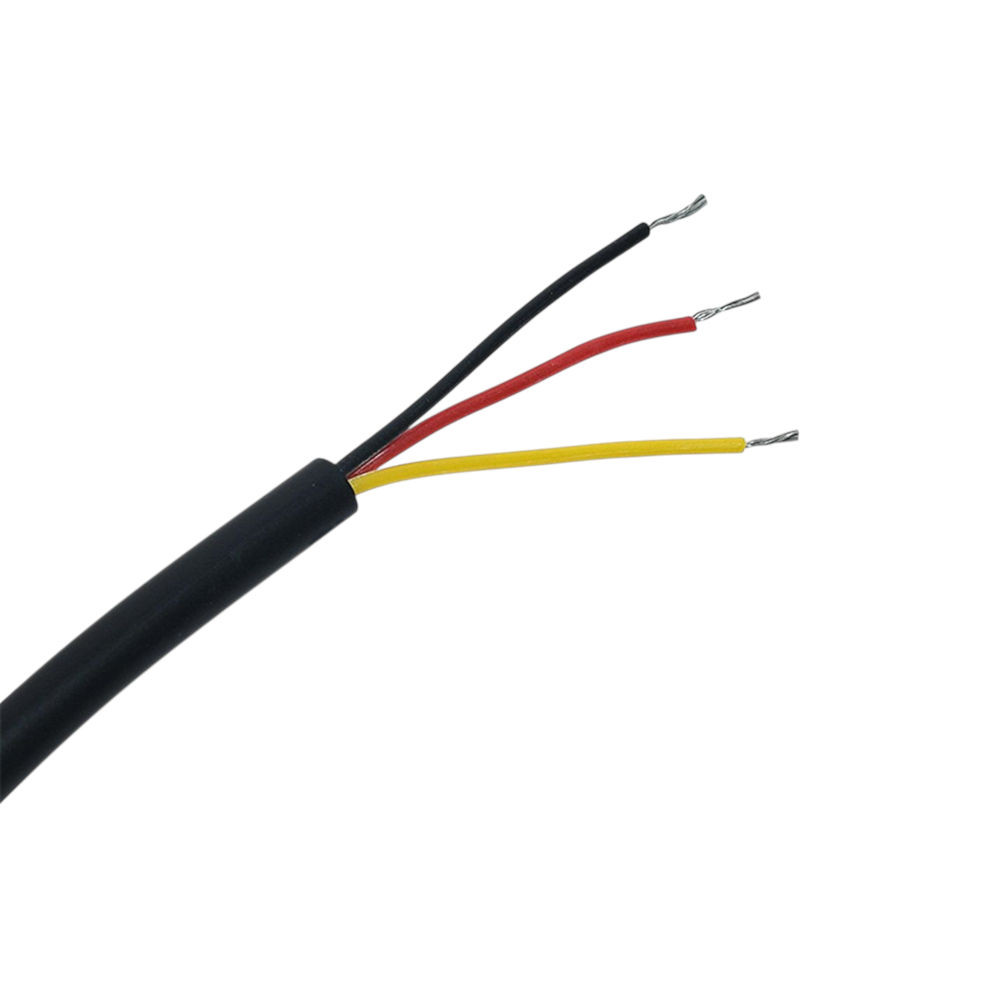

- Kimeneti vezetékek színkód (általános): piros – VCC, sárga/fehér – DATA, fekete – GND.
- Szükséges felhúzó ellenállás: 4,7 kΩ az adatvonal és a tápfeszültség között.
- Riasztás támogatás: programozható alsó (TL) és felső (TH) riasztási hőmérséklet-határok, nem felejtő memóriában tárolva.
