FNIRSI LC1020E nagy pontosságú kézi LCR, ESR és impedancia mérőműszer, 100 kHz

FNIRSI LC1020E nagy pontosságú kézi LCR, ESR és impedancia mérőműszer, 100 kHz

Az elektronikai javítás és áramkörfejlesztés során a hagyományos multiméterek egyszerű kapacitás- vagy ellenállásmérése gyorsan eléri a határait. A digitális multiméterek csupán egyenáramú vagy alacsony frekvenciás alapértéket vizsgálnak, így rejtve marad az alkatrészek frekvenciafüggő viselkedése, a parazita ellenállás és a dielektromos veszteség. Az FNIRSI LC1020E digitális LCR mérőműszer ezt a hiányt pótolja: az asztali laboratóriumi hidak precizitását és mérési sebességét hozza el kompakt, kézreálló kivitelben. A műszer az alkatrészeket nem statikus értékként, hanem valós váltakozó áramú impedanciaként méri, így a modern kapcsolóüzemű áramkörökben elengedhetetlen 100 kHz-es tesztfrekvencián is pontos diagnózist biztosít.

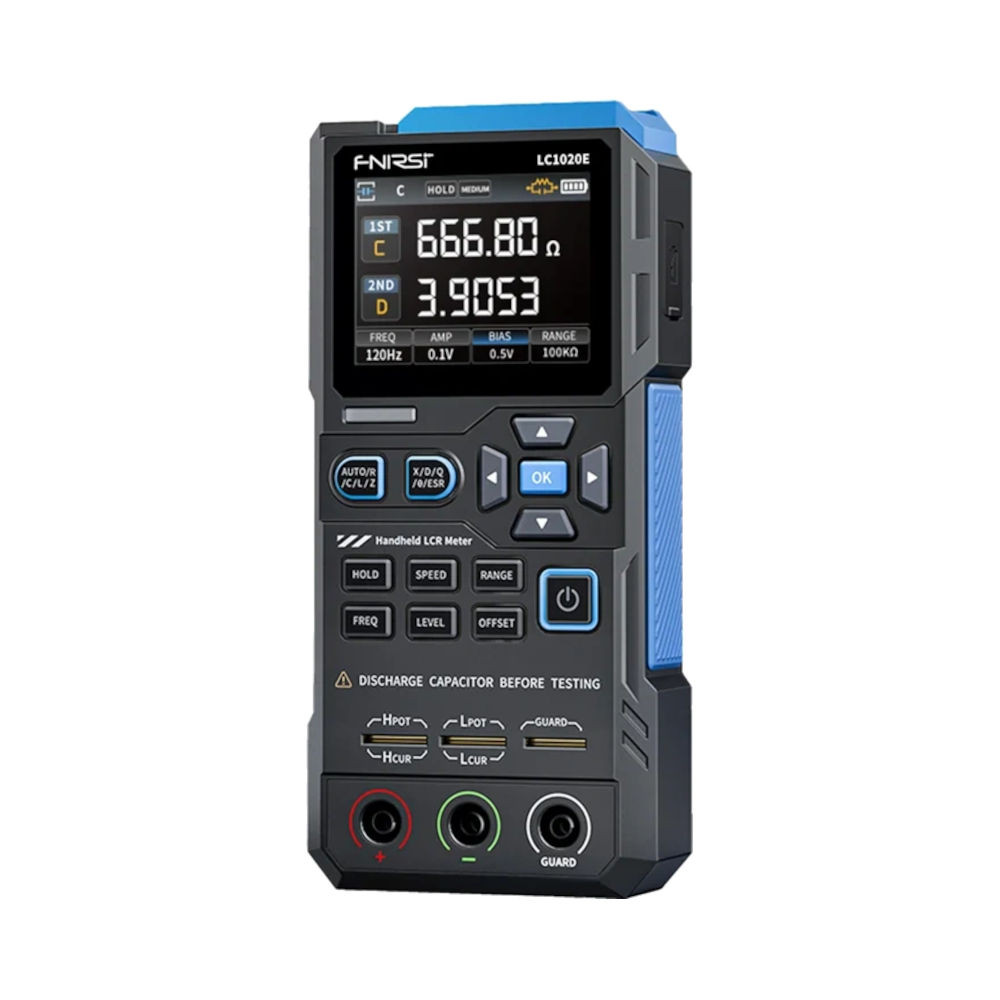

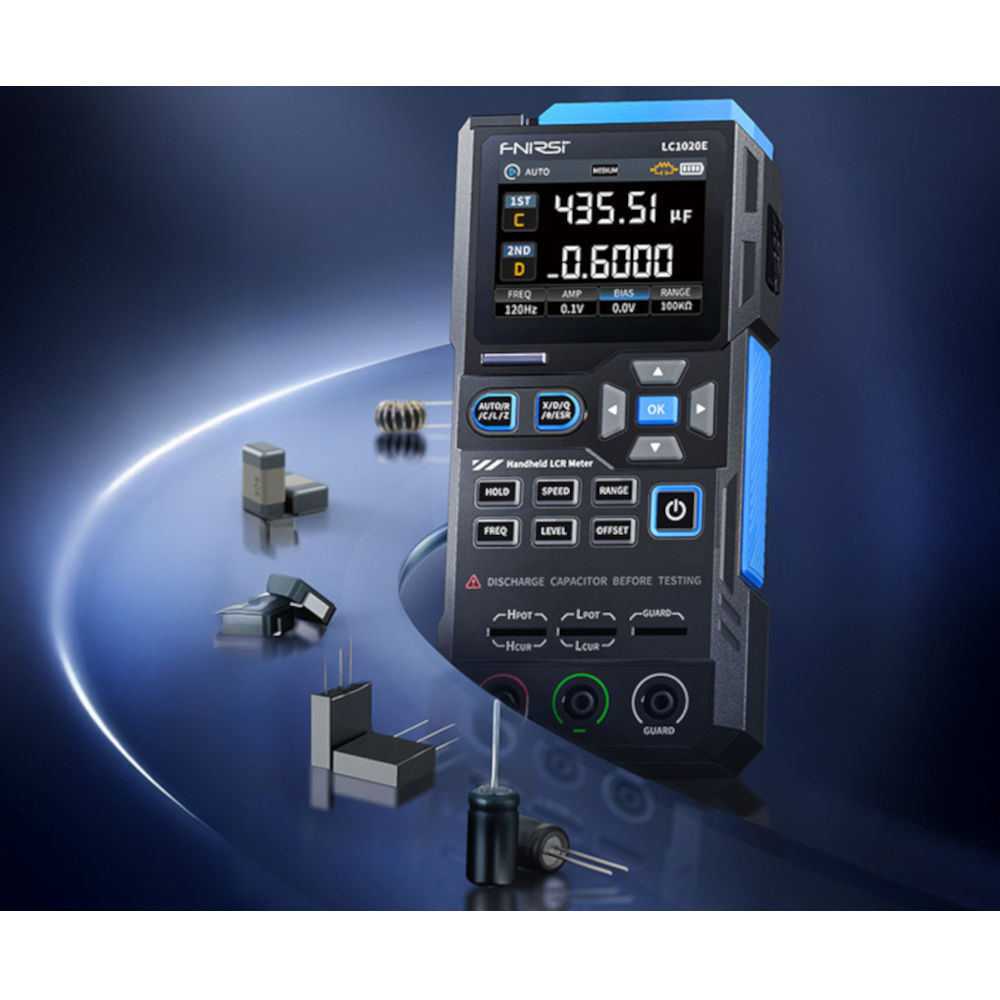

A műszer előlapján elhelyezett 2,8 hüvelykes színes TFT kijelzőn egyszerre látható a 4,5 digites felbontású fő mérési paraméter (kapacitás, induktivitás, ellenállás vagy impedancia) és a kritikus másodlagos paraméter, mint az egyenértékű soros ellenállás (ESR), a fázisszög, valamint a jósági (Q) és veszteségi (D) tényező. A rugalmas csatlakozófelület közvetlen alkatrész-behelyezést és kábeles mérőcsipeszes bekötést is támogat, a 3 és 5 terminálos kialakítás pedig lehetővé teszi a Kelvin-mérést a mérővezetékek saját ellenállásának teljes kiiktatására. A beépített belső polarizáció (Bias), a finoman skálázható tesztszintek és az automatikus alkatrész-válogató (Sorting) funkció révén az LC1020E a műhely mindennapi, nélkülözhetetlen alapeszközévé válik.

Főbb előnyök

• Széles, 5 lépcsős tesztfrekvencia (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz): Lehetővé teszi az alkatrészek vizsgálatát pontosan azon a frekvencián, amelyen az adott áramkörben üzemelnek – a hálózati pufferkondenzátoroktól (100/120 Hz) a nagyfrekvenciás kapcsolóüzemű tápokig (100 kHz).
• 0,3%-os kimagasló mérési pontosság: Szerviz és fejlesztői szintű megbízhatóságot garantál, így a legszűkebb tűrésű precíziós alkatrészek és mérőellenállások bemérésére is kiválóan alkalmas.
• Valós ESR és veszteségi paraméterek mérése: Nemcsak a névleges kapacitást mutatja, hanem feltárja a kiszáradt vagy belsőleg elöregedett kondenzátorok megnövekedett belső ellenállását is, ami a legtöbb tápegység-hiba elsődleges forrása.

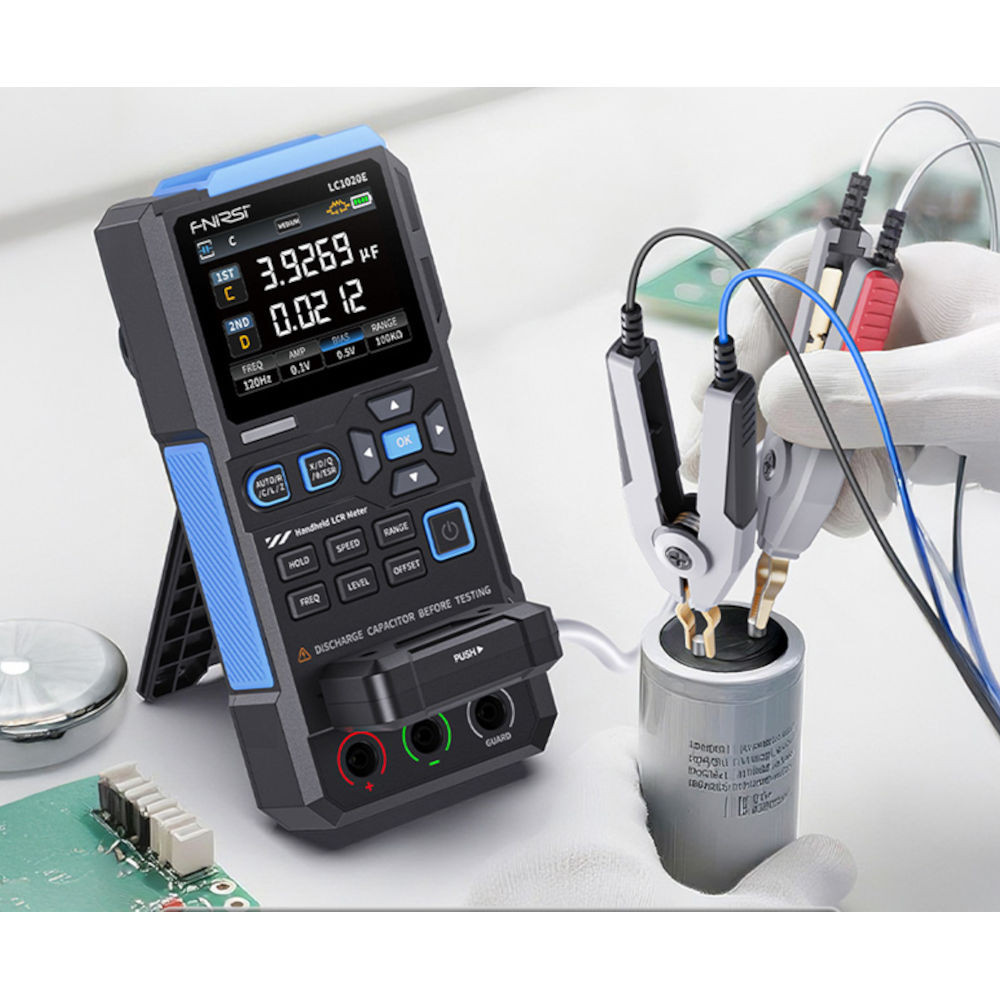

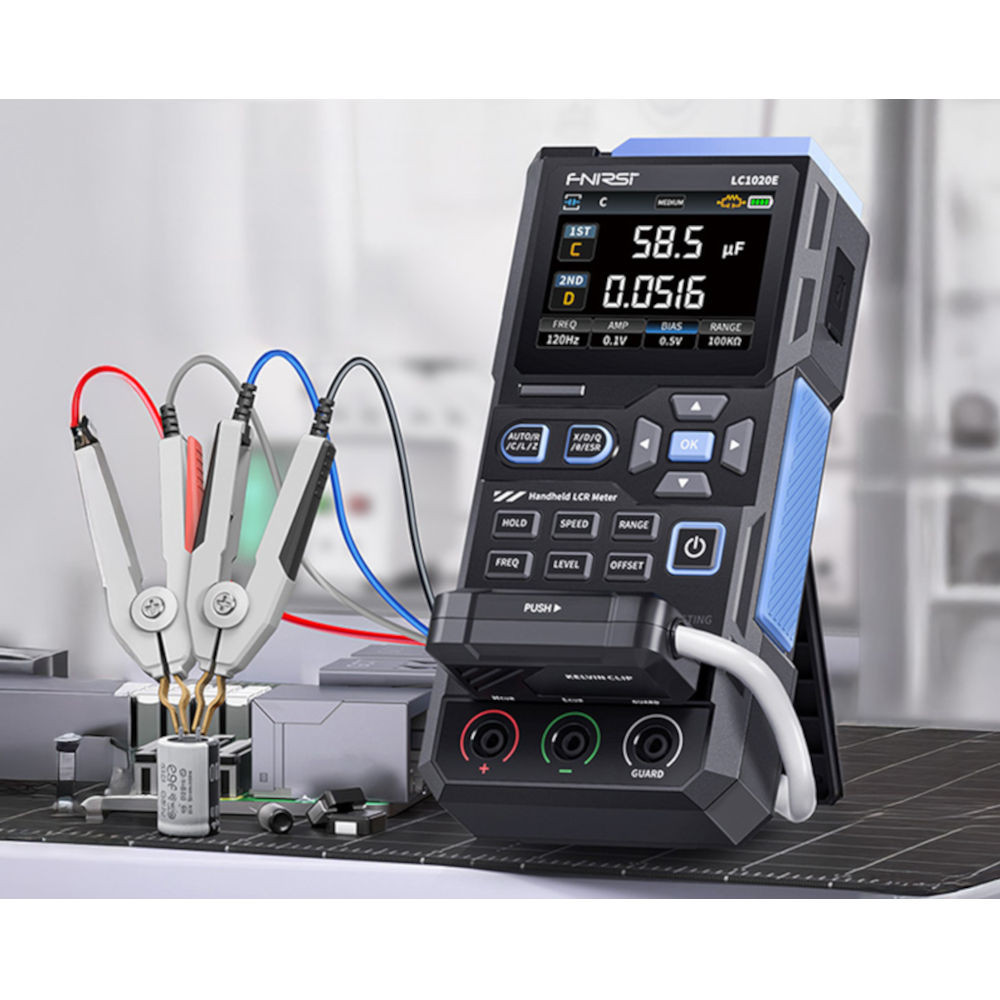

• 3 és 5 terminálos Kelvin-mérési lehetőség: A mérőcsipeszek és adapterek parazita impedanciáját teljesen kizárja, így a milliohmos tartományú ellenállások és apró induktivitások is hitelesen mérhetők.
• Komponensválogató és tűrésfigyelő (Sorting) rendszer: 0,1% és 99,9% között tetszőleges tűréshatár állítható be a névleges értékhez képest, a műszer pedig hangjelzéssel, képi Pass/Fail visszajelzéssel és darabszámláló naplózással gyorsítja fel a válogatást.
• Állítható jelszintek és belső DC Bias (0,5 V): A 0,1 V, 0,3 V és 0,6 V mérőfeszültségek megakadályozzák a párhuzamos félvezető rétegek kinyitását in-circuit vizsgálatkor, a polarizációs feszültség pedig valósághűbb vizsgálatot ad polarizált kondenzátoroknál.

Mire használható?

• kapcsolóüzemű tápegységek (SMPS), alaplapok, inverterek és audió erősítők elektrolit és tantál kondenzátorainak ESR vizsgálatára,
• SMD és furatszerelt (THT) ellenállások, tekercsek, fojtók és transzformátorok precíziós bemérésére,
• ismeretlen induktivitású tekercsek menetzárlatának és jósági tényezőjének (Q) ellenőrzésére,
• passzív szűrők, hangváltók és oszcillátor-áramkörök azonos tűrésű alkatrészeinek szériaszerű válogatására,
• kábelek, csatlakozók és nyomtatott áramköri vezetősávok szórt kapacitásának és impedanciájának meghatározására,
• elektronikai szervizműhelyekben, kutatás-fejlesztési laborokban és oktatói munkaállomásokon.

Fontos használati tudnivalók

A kondenzátorok kisütése szigorúan kötelező: A mérőműszer rendkívül érzékeny, nagy pontosságú analóg bemenettel rendelkezik. Soha ne helyezz a mérőnyílásba vagy mérőcsipeszek közé feltöltött kondenzátort! A tárolt maradék feszültség a bemeneti analóg multiplexert és mérőhidat azonnal tönkreteheti, ami nem garanciális meghibásodás.

Áramkörön belüli mérés (In-circuit határok): Bár a műszer alacsony jelszintjei (0,1 V – 0,3 V) csökkentik a környező félvezetők (diódák, tranzisztorok) kinyitásának esélyét, az áramkörben párhuzamosan kötött többi passzív elem hamis mérési eredményt okozhat. Kétséges esetben az alkatrész egyik kivezetését forraszd ki a panelből.

Nyitott és rövidzár kalibráció (Open/Short): Minden mérőkábel- vagy Kelvin-csipesz csere után javasolt elvégezni a menüből elérhető Open/Short kalibrációt. Ezzel a műszer automatikusan lenullázza a mérőzsinórok saját kapacitását és ellenállását.

Műszaki adatok

Röviden

Az FNIRSI LC1020E kézi LCR, ESR és impedancia mérőműszer a legjobb választás, ha a szervizasztalon vagy a kiszállások során olyan kompakt mérőhidat keresel, amely 100 kHz-es tesztfrekvenciájával és valós ESR mérésével azonnal kimutatja a rejtett alkatrészhibákat, miközben árában és hordozhatóságában messze felülmúlja a nehézkes asztali berendezéseket.
