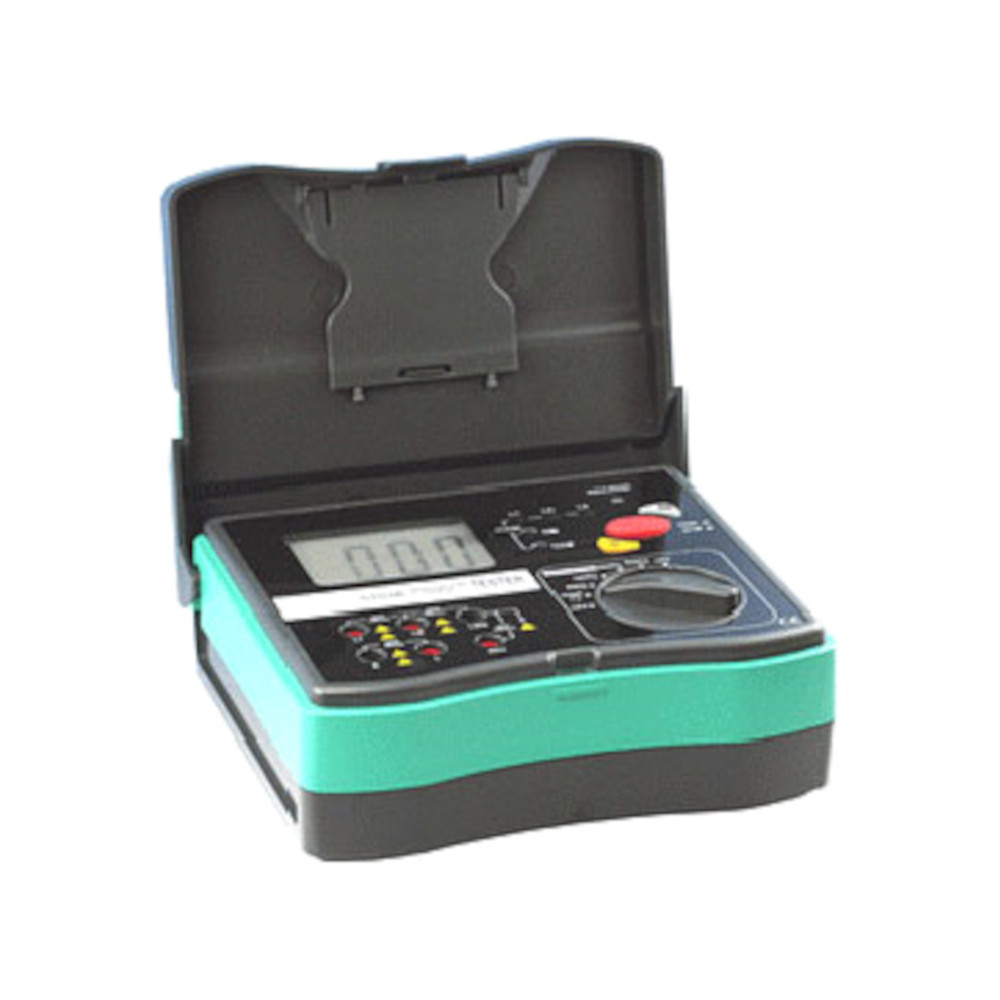

Holdpeak 5103 digitális szigetelési ellenállás mérő, 1000/2500/5000 V, fázissorrend teszttel

Holdpeak 5103 digitális szigetelési ellenállás mérő, 1000/2500/5000 V

A Holdpeak 5103 digitális szigetelési ellenállás mérő olyan villamos mérőműszer, amely elektromos berendezések, vezetékek, kábelek, motorok és egyéb villamos rendszerek szigetelési állapotának ellenőrzésére használható. A szigetelési ellenállás mérése életvédelmi és üzembiztonsági szempontból is kiemelten fontos, mert a sérült vagy gyenge szigetelés szivárgó áramot, hibás működést, zárlatot vagy akár áramütésveszélyt is okozhat. A műszer jól használható új berendezések összeszerelését követő ellenőrzéshez, használt berendezések időszakos vizsgálatához, valamint hibakeresési és karbantartási feladatokhoz.

A Holdpeak 5103 nagy előnye, hogy 1000 V, 2500 V és 5000 V tesztfeszültség is választható rajta, így komolyabb szigetelésvizsgálati feladatoknál is bevethető. A szigetelési ellenállás mérési tartománya 0,1 MΩ–20 GΩ, 0,01 MΩ minimum felbontással. A készülék emellett 0–700 V AC váltakozó feszültség mérésére, valamint fázissorrend tesztelésére is alkalmas 100–450 V AC tartományban. Ez különösen hasznos háromfázisú rendszerek ellenőrzésénél, motorbekötéseknél vagy helyszíni villamos karbantartás során.

Főbb előnyök

• Akár 5000 V tesztfeszültség: 1000 V, 2500 V és 5000 V manuálisan választható vizsgálati feszültség komolyabb szigetelésmérési feladatokhoz.
• 0,1 MΩ–20 GΩ mérési tartomány: széles ellenállástartomány elektromos berendezések, kábelek és rendszerek ellenőrzéséhez.
• Fázissorrend tesztelés: 100–450 V AC, 40–60 Hz tartományban segít háromfázisú rendszerek ellenőrzésénél.
• 0–700 V AC feszültségmérés: alap váltakozó feszültség ellenőrzésre is használható.
• Háttérvilágításos LCD kijelző: gyengébb fényviszonyok között is könnyebben leolvasható.
• Magasfeszültség LED jelzés: jól látható visszajelzést ad a tesztelés közbeni nagyfeszültség jelenlétéről.
• Utolsó mért érték tartása: megkönnyíti a leolvasást, jegyzetelést és ellenőrzést.
• Tartozék hordtáska: a műszer, a mérőzsinórok és a krokodilcsipeszek rendezettebben tárolhatók és szállíthatók.

Mire használható?

• elektromos berendezések szigetelési ellenállásának mérésére,
• kábelek, vezetékek, motorok, tekercsek és villamos szerelések ellenőrzésére,
• új berendezések összeszerelés utáni vizsgálatához,
• használt berendezések időszakos karbantartási ellenőrzéséhez,
• hibakereséshez villamos rendszerekben,
• háromfázisú rendszerek fázissorrendjének ellenőrzésére,
• 0–700 V AC váltakozó feszültség alap mérésére.

Fontos használati tudnivalók

A szigetelési ellenállás mérés nagyfeszültségű tesztmérés, ezért kizárólag hozzáértő személy végezze, a vonatkozó villamos biztonsági szabályok betartásával. A műszer akár 5000 V tesztfeszültséget is kiadhat, ezért mérés közben a mérővezetékek, krokodilcsipeszek és csatlakozási pontok érintése tilos. A mérendő áramkört a vizsgálat előtt feszültségmentesíteni kell, és ellenőrizni kell, hogy a mérés biztonságosan elvégezhető-e.

A mért értékeket mindig a vizsgált berendezés, vezeték, kábel, szabvány vagy gyártói előírás alapján kell értelmezni. A szigetelési ellenállás mértéke függhet a hőmérséklettől, nedvességtől, szennyeződéstől, a kábel hosszától, az anyag állapotától és a mérési módszertől is. Kritikus vagy életvédelmi jelentőségű vizsgálatoknál a mérést a vonatkozó szakmai előírások szerint kell elvégezni.

Fázissorrend vizsgálatnál aktív háromfázisú rendszerrel történik a mérés, ezért különösen fontos a megfelelő védőfelszerelés, a mérővezetékek állapota és a biztonságos csatlakoztatás. Sérült mérőzsinórral, repedt műszerházzal vagy hibás krokodilcsipesszel a műszert nem szabad használni. A készülék 8 db AA elemről működik, a tartozék hordtáska pedig segít a biztonságosabb tárolásban és szállításban.

Műszaki adatok

A Holdpeak 5103 szigetelési ellenállás mérő jó választás, ha 1000 / 2500 / 5000 V tesztfeszültségű műszerre van szükséged villamos berendezések, kábelek vagy motorok szigetelési állapotának ellenőrzéséhez. A fázissorrend teszt, az AC feszültségmérés, a háttérvilágításos kijelző és a hordtáska miatt komolyabb karbantartási és villanyszerelési munkákhoz is jól használható eszköz.
