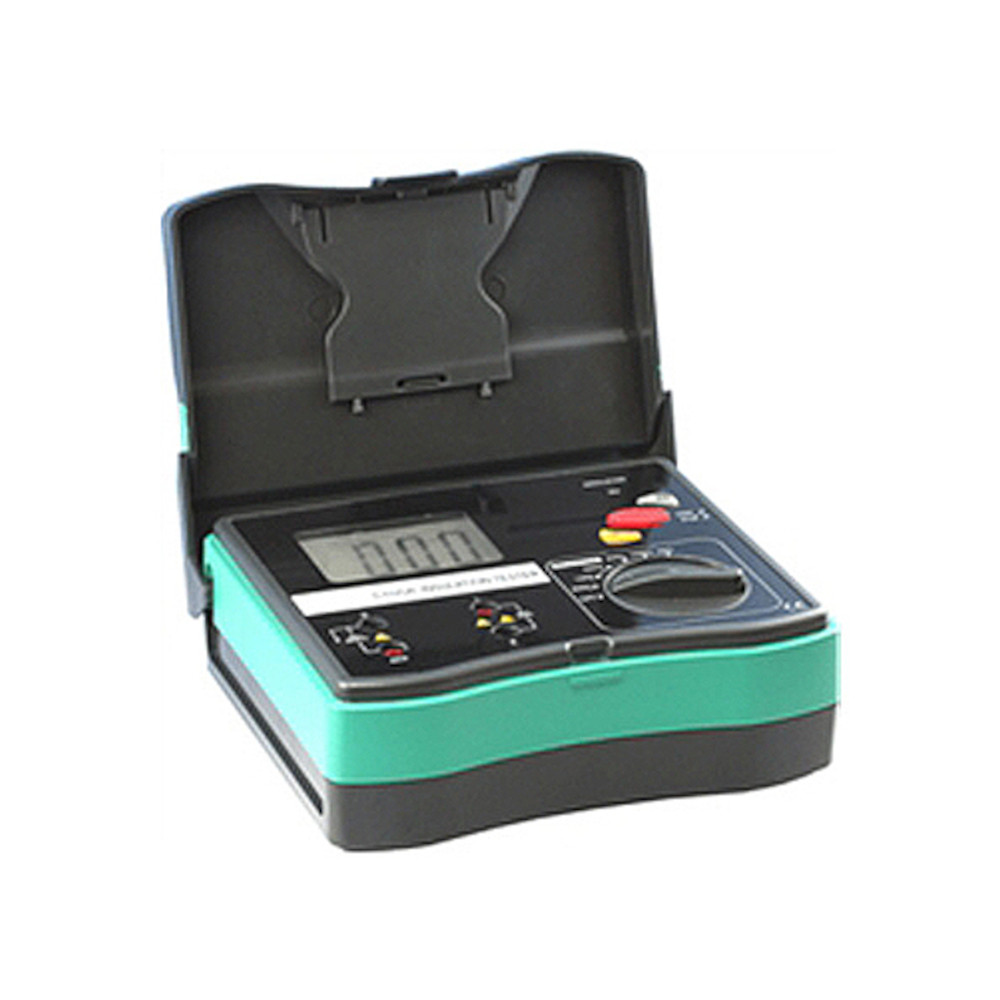

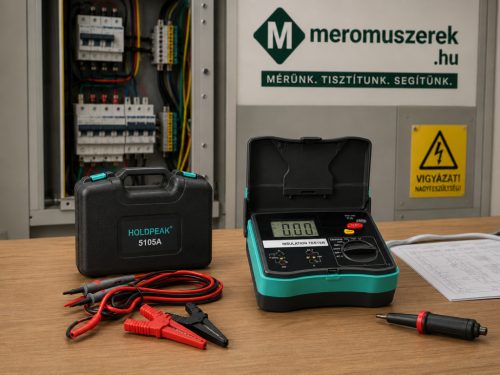

Holdpeak 5105A digitális szigetelési ellenállás mérő, 250/500/1000 V, 20 GΩ

Holdpeak 5105A digitális szigetelési ellenállás mérő, 250/500/1000 V

A Holdpeak 5105A digitális szigetelési ellenállás mérő olyan villamos mérőműszer, amely elektromos berendezések, vezetékek, motorok, kábelek és szerelések szigetelési állapotának ellenőrzésére használható. Ez a mérés életvédelmi és üzembiztonsági szempontból is fontos, hiszen a gyenge vagy sérült szigetelés hibás működéshez, szivárgó áramhoz, áramütésveszélyhez vagy zárlati problémákhoz vezethet. A műszer jól használható új berendezések összeszerelése után, használt berendezések időszakos ellenőrzésénél, karbantartási munkáknál és hibakeresés során is.

A készülék három manuálisan választható tesztfeszültséget kínál: 250 V, 500 V és 1000 V. A szigetelési ellenállás mérési tartománya 0,1 MΩ és 20 GΩ között van, a minimum kijelzési felbontás 0,01 MΩ. A Holdpeak 5105A nemcsak szigetelési ellenállás mérésére használható, hanem 0–700 V AC váltakozó feszültség mérésére is, így a helyszíni ellenőrzéseknél több feladatot is lefed. A háttérvilágításos LCD kijelző, a magasfeszültség LED jelzés, az alacsony elemfeszültség kijelzés és az utolsó mért érték kijelzőn tartása mind hozzájárul ahhoz, hogy a műszer terepen és műhelyben is jól használható legyen.

Főbb előnyök

• Három választható tesztfeszültség: 250 V, 500 V és 1000 V mérési lehetőség különböző ellenőrzési feladatokhoz.
• Széles szigetelési ellenállás mérési tartomány: 0,1 MΩ és 20 GΩ között mér, így sokféle villamos vizsgálathoz használható.
• 0,01 MΩ minimum felbontás: részletesebb kijelzést ad az alacsonyabb ellenállástartományokban.
• Váltakozó feszültség mérés: 0–700 V AC tartományban is használható alap ellenőrzésekhez.
• Háttérvilágításos LCD kijelző: gyengébb fényviszonyok mellett is könnyebben leolvasható.
• Magasfeszültség LED jelzés: segít jelezni a tesztelés közbeni nagyfeszültség jelenlétét.
• Utolsó mért érték tartása: megkönnyíti a leolvasást és a jegyzetelést.
• Tartozék kiegészítők: 2 készlet speciális mérővezeték (fázis sorrend tesztelő, szigetelés ellenállás tesztelő)

Mire használható?

• elektromos berendezések szigetelési ellenállásának ellenőrzésére,
• villanyszerelési munkák utáni ellenőrző méréshez,
• kábelek, vezetékek, motorok és tekercsek vizsgálatához,
• használt berendezések időszakos ellenőrzéséhez,
• hibakereséshez és karbantartási munkákhoz,
• 0–700 V AC váltakozó feszültség alap méréséhez.

Fontos használati tudnivalók

A szigetelési ellenállás mérés nagyfeszültségű tesztmérés, ezért kizárólag hozzáértő személy végezze, a vonatkozó villamos biztonsági szabályok betartásával. A mérendő áramkört a mérés előtt feszültségmentesíteni kell, és ellenőrizni kell, hogy a mérés biztonságosan elvégezhető-e. A műszer tesztelés közben 250 V, 500 V vagy 1000 V tesztfeszültséget adhat ki, ezért a mérővezetékek, krokodilcsipeszek és csatlakozási pontok érintése mérés közben tilos.

A mért értékeket mindig a vizsgált berendezés, vezeték, szabvány, gyártói előírás vagy karbantartási követelmény alapján kell értelmezni. A szigetelési ellenállás mértéke függhet a berendezés állapotától, hőmérséklettől, nedvességtől, szennyeződéstől és a mérési módszertől is. Kritikus vagy életvédelmi jelentőségű vizsgálatoknál a mérési eljárást a vonatkozó szakmai előírások szerint kell végezni.

A készülék 8 db AA elemről működik. Használat előtt ellenőrizni kell a mérőzsinórok és a krokodilcsipeszek állapotát. Sérült szigetelésű, repedt házú vagy hibás mérővezetékkel a műszert nem szabad használni. A hordtáska segít a műszer és tartozékai rendezett, biztonságosabb tárolásában.

Műszaki adatok

A Holdpeak 5105A szigetelési ellenállás mérő jó választás villanyszerelőknek, karbantartóknak és műhelyeknek, ha 250 / 500 / 1000 V tesztfeszültséggel szeretnének szigetelési ellenállást mérni. A 20 GΩ-ig terjedő mérési tartomány, az AC feszültségmérés, a háttérvilágításos kijelző és a hordtáska miatt praktikus, jól használható műszer ellenőrzési és hibakeresési feladatokhoz.
