Kemo M149N napelemes töltésvezérlő DC 12 V - 10 A

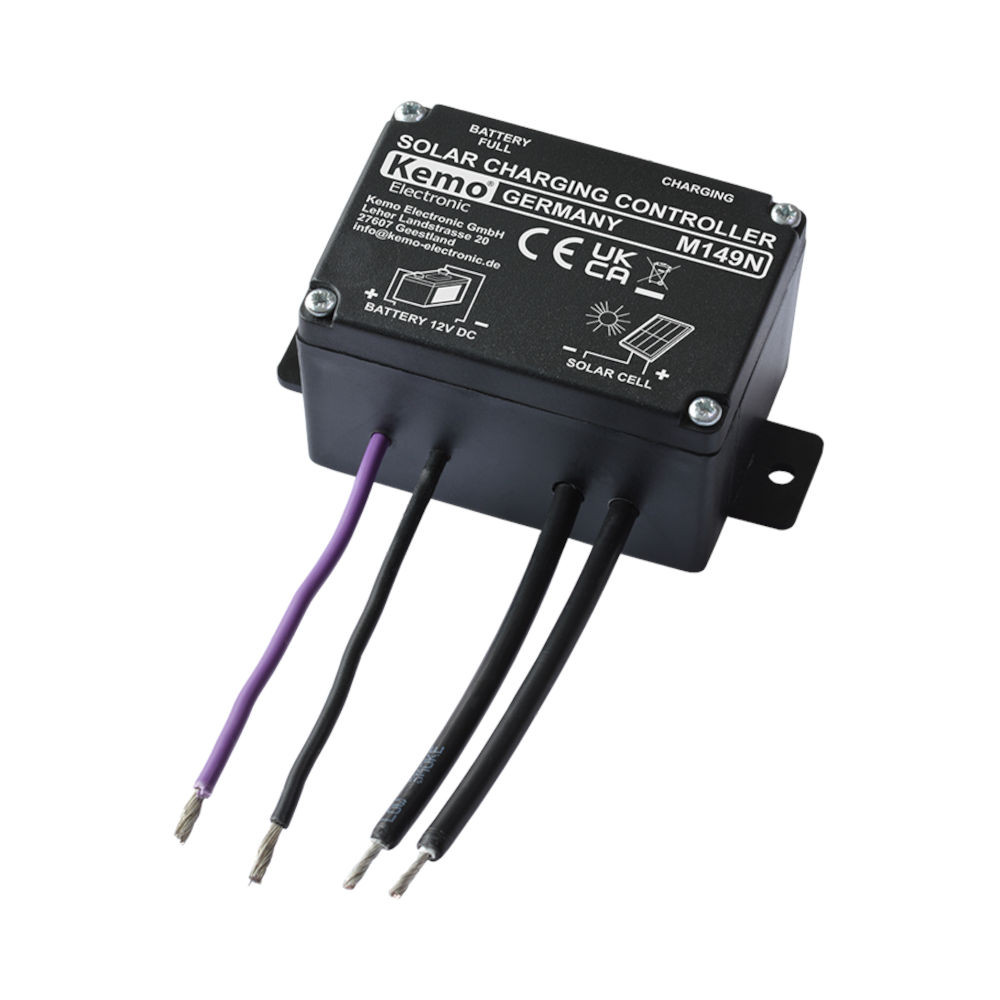

Kemo M149N napelemes töltésszabályozó modul

A Kemo M149N egy rendkívül praktikus és strapabíró napelemes töltésszabályozó, amelyet kimondottan a kisebb, 12V-os szigetüzemű (off-grid) rendszerekhez terveztek. A modul feladata egyszerű, de kritikus: összeköti a napelemet (14-30V DC üresjárati feszültségű paneleket) és a 12V-os akkumulátort, miközben folyamatosan felügyeli a feszültségszintet. Egy szinte teljesítményveszteség nélkül működő Power-MOS tranzisztor segítségével gondoskodik a töltésről, és ami a legfontosabb, határozottan megvédi az akkumulátort a káros túltöltéstől.

A szabályozó tokozott kialakítása révén jól ellenáll a környezeti behatásoknak, így olyan helyeken is megbízhatóan működik, ahol egy kijelzős, érzékenyebb elektronika hamar tönkremenne. Két beépített LED-del egyértelmű visszajelzést ad: a sárga LED a folyamatban lévő töltést mutatja, míg a zöld LED akkor világít, amikor az akkumulátor elérte a maximális, kb. 14,4V-os töltöttségi szintet. Ideális megoldás maximum 10A töltőáramig (ami nagyjából 100W napelem teljesítménynek felel meg).

Főbb előnyök

• Megbízható túltöltés elleni védelem: A modul kb. 14,4V-os feszültségnél automatikusan megszakítja a töltést, így jelentősen megnöveli az akkumulátor élettartamát és megakadályozza a gázképződést.
• Nagy terhelhetőség kompakt méretben: Alapvetően 10A folyamatos töltőáramot bír el, de rövid ideig (max. 5 percig) akár a 20A-es csúcsárammal is megbirkózik.
• Alacsony saját fogyasztás: Működés közben mindössze < 2,5 mA áramot vesz fel, így nem meríti le feleslegesen az akkumulátort éjszaka vagy borús időben.
• Tokozott, ipari kivitel: Az elektronika egy masszív műanyag házban kapott helyet, amely ellenállóbb a nedvességgel és a porral szemben a hagyományos nyitott áramköröknél.

Mire használható?

• kempingek, lakókocsik és hajók 12V-os rendszereihez,
• hétvégi házak és tanyák kisebb szigetüzemű világítási rendszereihez,
• kerti öntözőrendszerek, automatikák vagy riasztók akkumulátorának napelemes szinten tartásához,
• maximum 100W teljesítményű napelem panelekhez.

Fontos használati tudnivalók

A töltésszabályozót a feszültségesés elkerülése érdekében a lehető legközelebb kell elhelyezni az akkumulátorhoz (legfeljebb 2 méteres kábelhosszal), és a bekötéshez legalább 1,5 mm² keresztmetszetű vezetéket érdemes használni. Fontos szabály, hogy az akkumulátor és a szabályozó közé be kell építeni egy 20A-es biztosítékot (nem tartozék).

Műszaki adatok

Gyakran Ismételt Kérdések (FAQ)

Használható ez a modul hálózati adapterrel, akkutöltővel vagy szélgenerátorral is?

Szigorúan nem. A modult kizárólag napelemekhez tervezték áramforrásként. Egyéb töltőberendezések, tápegységek, hagyományos akkumulátortöltők vagy szélturbinák rákötése tilos, mert ezek más feszültség- és áramkarakterisztikával dolgoznak, ami a modul azonnali károsodásához vezethet.

Miért nem világít egyik LED sem a modulon a bekötés után?

Ennek több oka is lehet. Leggyakrabban akkor fordul elő, ha a napelem nem kap elég fényt (pl. éjszaka van vagy nagyon borús az idő), így nem ad le elég feszültséget a töltés indításához. Másik gyakori ok, ha az akkumulátor mélymerült állapotban van, vagy esetleg a vezetékeket fordított polaritással csatlakoztattad. Mindig ellenőrizd a bekötés helyességét és az akku alapfeszültségét!

Mit tegyek, ha a "minden akku feltöltve" LED hosszú töltés után sem gyullad ki?

Ha a zöld LED sokára sem gyullad ki, az azt jelenti, hogy az akkumulátor feszültsége nem éri el a 14,4V-os küszöbértéket. Ez történhet azért, mert a napelem teljesítménye túl kicsi az akkumulátor kapacitásához képest, vagy közben egy fogyasztó folyamatosan meríti az akkut. Előfordulhat az is, hogy az akkumulátor elöregedett (cellazárlatos), és már nem képes felvenni a maximális töltöttségi szintet.

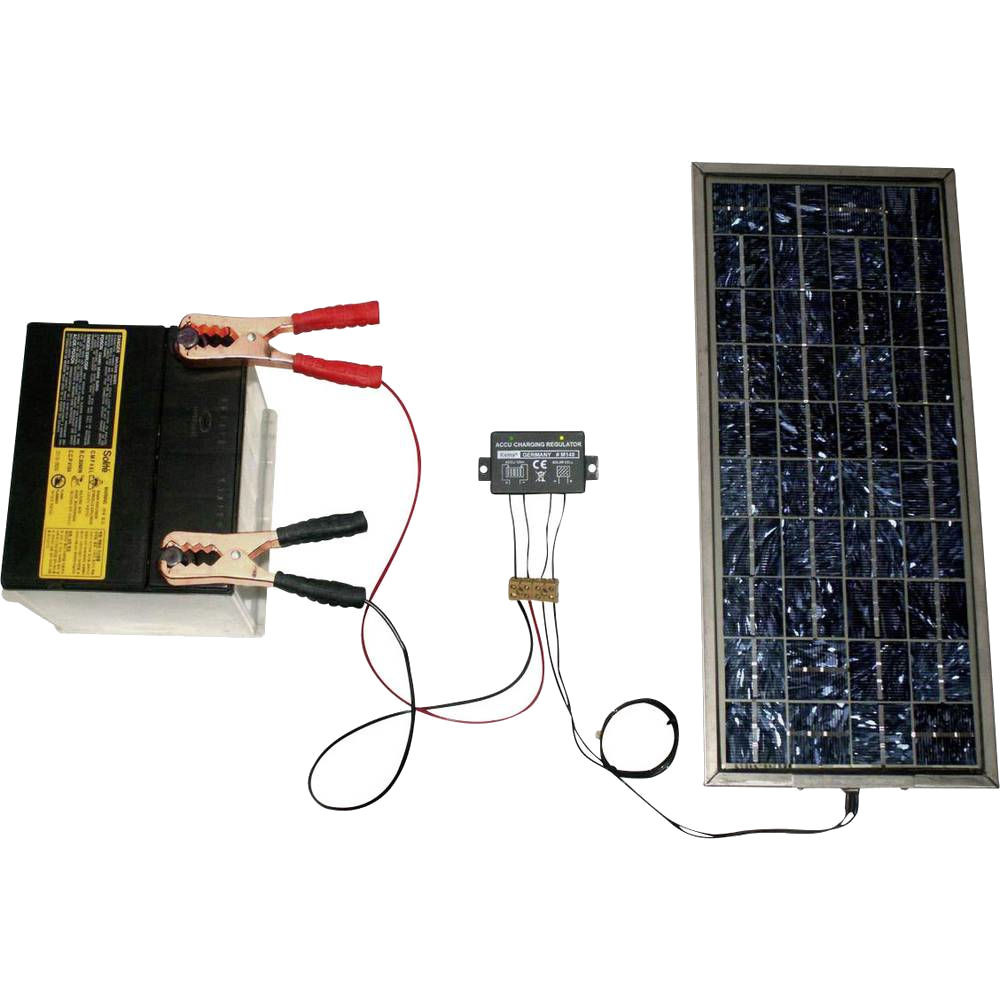

Hogyan kell bekötni a modult, ha csak egy darab akkumulátort szeretnék tölteni vele?

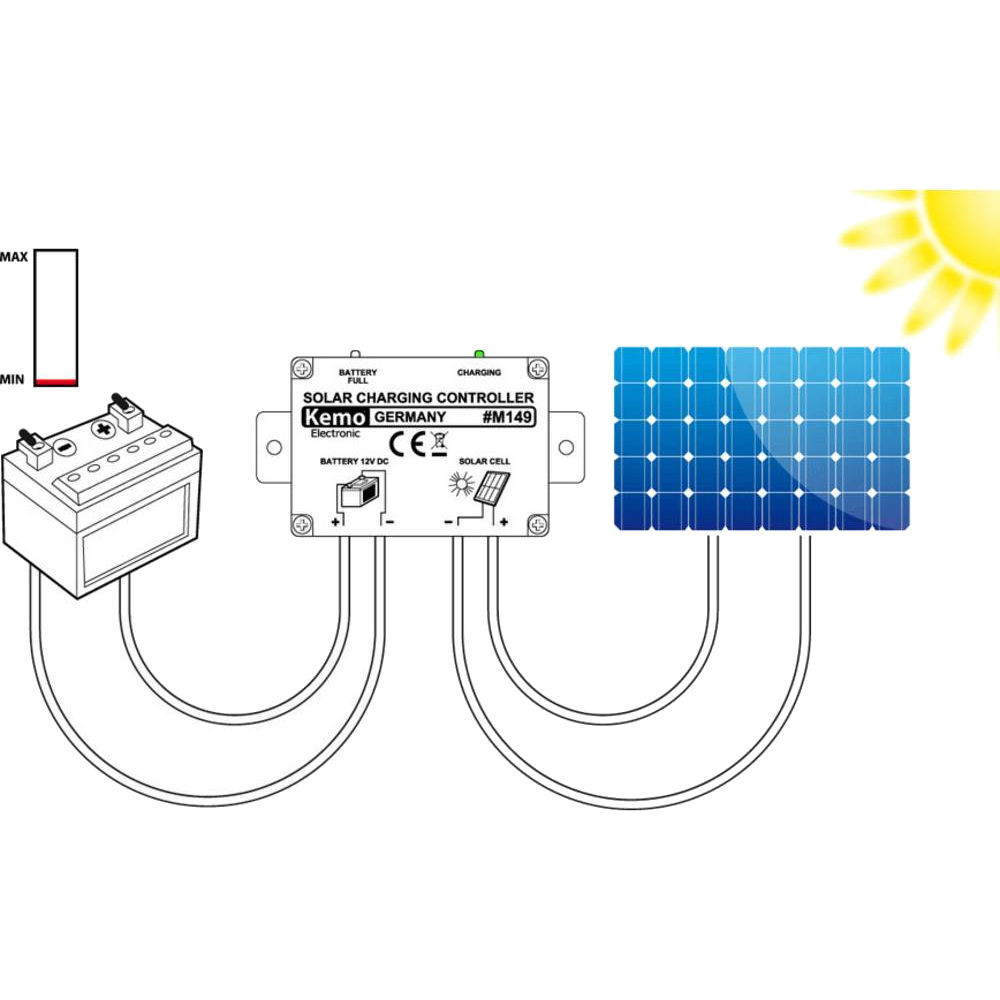

A Kemo M149N modell alapvetően pontosan egy darab 12V-os akkumulátor töltésére lett kifejlesztve (szemben a kettős akkumulátoros M174-es típussal). Így nincs szükség semmilyen speciális trükkre: egyszerűen kösd rá a napelemet a bemeneti (Input) kábelekre, az egyetlen 12V-os akkumulátorodat pedig a kimeneti (Battery) oldalra a használati útmutató polaritásjelzései szerint.

Röviden

A Kemo M149N töltésszabályozó egy remek ár-érték arányú, sallangmentes megoldás. Ha egy megbízható és rendkívül tartós elektronikát keresel kisebb (maximum 100W-os) napelemek és 12V-os akkumulátorok összekötéséhez, ez a német minőséget képviselő modul nem fog cserben hagyni.
