Laserliner SoundTest-Master zajszintmérő adatgyűjtéssel, USB/PC kapcsolattal, 30–130 dB

Nem minden zajmérés áll meg ott, hogy megnézzük, éppen hány decibelt mutat a kijelző. Ha egy gép, műhely, iroda vagy környezeti zajterhelés időbeli változását is követni kell, akkor adatgyűjtésre és későbbi kiértékelésre van szükség. A Laserliner SoundTest-Master erre a feladatra készült.

A készülék 30–130 dB közötti hangnyomásszintet mér, támogatja az A- és C-súlyozást, Fast és Slow időértékelést, valamint akár 16 000 mérési eredményt tárol a belső memóriában. A mellékelt PC-szoftverrel valós idejű mérés és hosszabb távú zajnaplózás is végezhető.

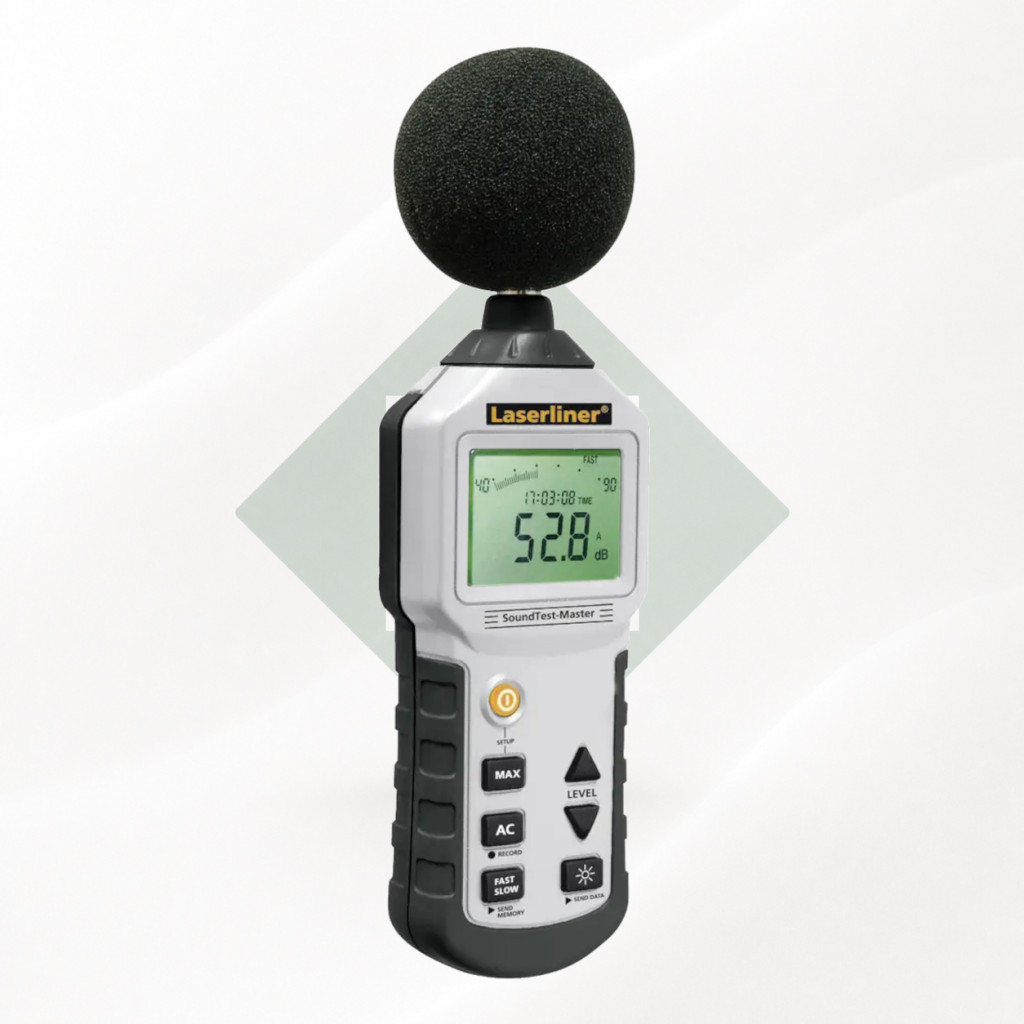

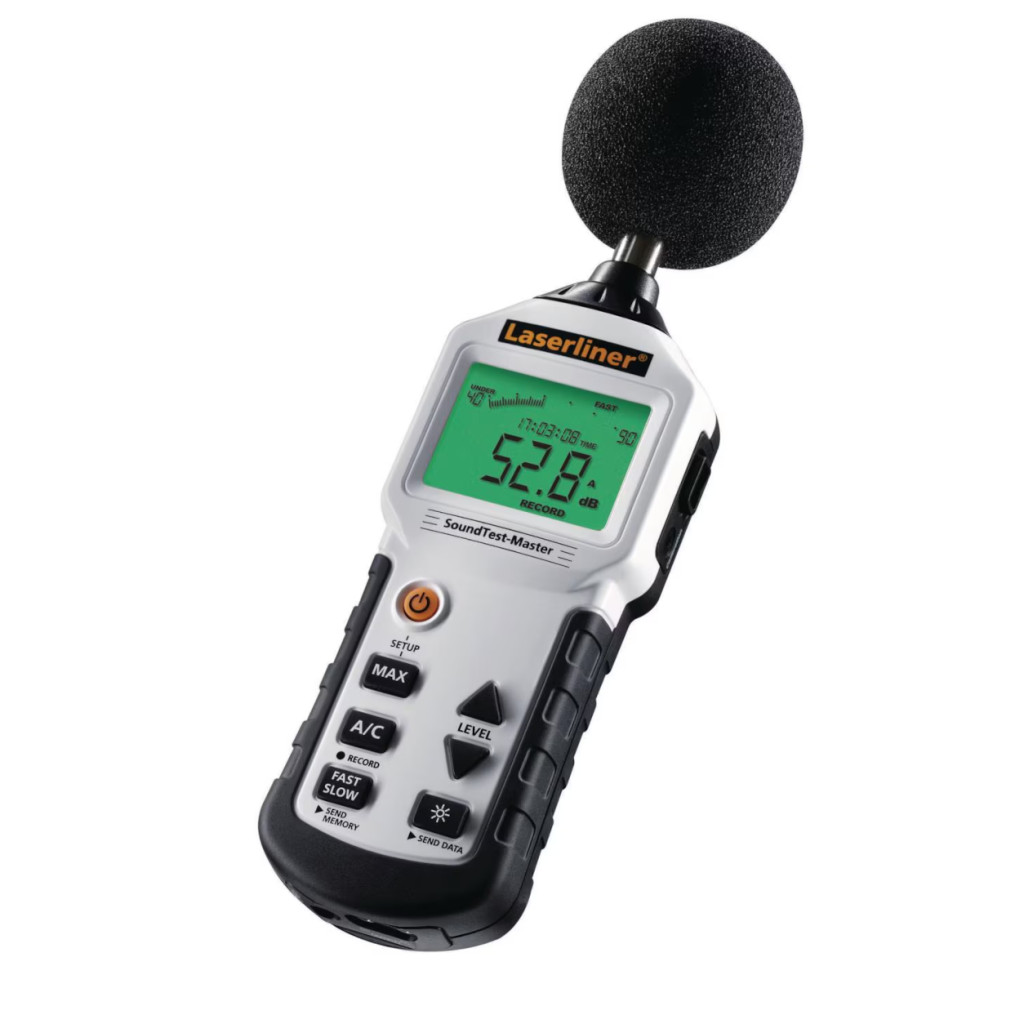

Laserliner SoundTest-Master professzionális zajszintmérő adatgyűjtéssel

A Laserliner SoundTest-Master kézi zajszintmérő és adatgyűjtő műszer ipari, műhelyes, épületgépészeti és általános környezeti hangnyomásszint-mérésekhez.

A készülék a zajszintmérők és decibelmérők kategóriájába tartozik, de a hagyományos kézi zajszintmérőknél többet kínál: belső memóriája 16 000 mérési pontot tárol, számítógépes kapcsolaton keresztül pedig folyamatos, valós idejű adatnaplózás is végezhető.

30–130 dB automatikus mérési tartomány

A SoundTest-Master automatikus üzemmódban 30 és 130 dB között méri a hangnyomásszintet.

Kézi méréstartományok is választhatók:

• 30–80 dB
• 40–90 dB
• 50–100 dB
• 60–110 dB
• 70–120 dB
• 80–130 dB

A kézi tartományválasztás akkor lehet hasznos, ha egy adott zajszint környezetében szeretnél stabilabban mérni és elkerülni az automatikus tartományváltásból adódó kijelzésváltozást.

A- és C-súlyozás – nem ugyanarra valók

A műszer két szabványos frekvenciasúlyozási görbét támogat:

• dB(A): az emberi hallás frekvenciaérzékenységéhez közelítő súlyozás, ezért általános környezeti és munkahelyi zajméréseknél gyakran ezt használják.
• dB(C): kevésbé csillapítja az alacsony frekvenciákat, ezért gépzaj, erősebb mélyhangok és nagyobb hangnyomásszintek vizsgálatánál lehet hasznosabb.

Ugyanazon hangforrás esetén az A- és C-súlyozással mért érték eltérhet, ezért összehasonlító méréseknél mindig ugyanazt a súlyozást kell használni.

Fast és Slow időértékelés

A zaj nem mindig állandó. Egyes hangforrások gyorsan változnak, mások hosszabb ideig közel azonos szinten működnek. A SoundTest-Master ezért két időértékelési módot kínál.

• Fast: 125 ms időállandó, gyorsan változó vagy rövid idejű zajok követésére.
• Slow: 1 másodperces időállandó, stabilabb vagy lassabban változó zajszint kijelzésére.

A Fast mód érzékenyebben követi a pillanatnyi változásokat, míg a Slow mód nyugodtabb, könnyebben leolvasható kijelzést ad ingadozó zajkörnyezetben.

16 000 mérési pontos belső memória

A készülék egyik legnagyobb előnye a beépített hosszú távú adatmemória. Legfeljebb 16 000 mérési érték tárolható, ezért nem szükséges folyamatosan számítógéphez csatlakoztatni.

Ez hasznos lehet például:

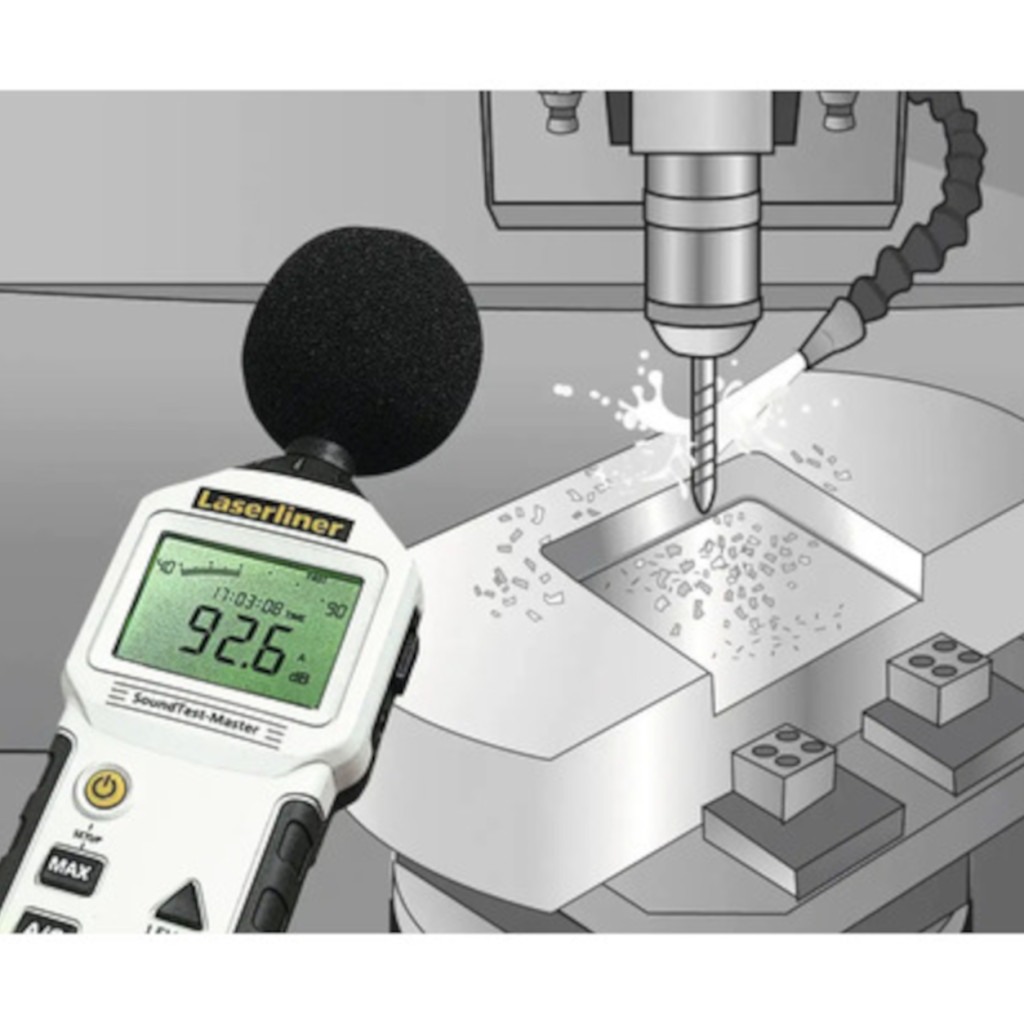

• műhely vagy gép többórás zajvizsgálatánál,

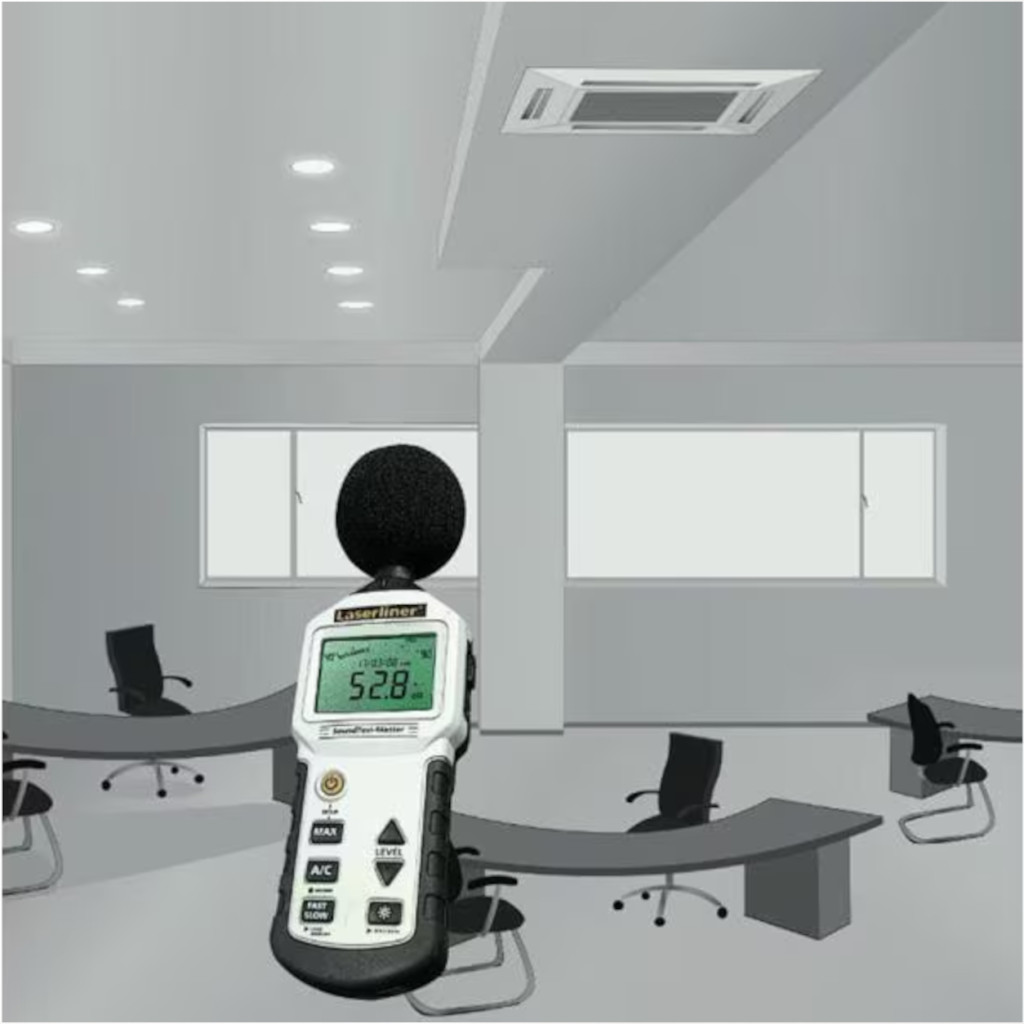

• irodai zajterhelés követésénél,
• rendezvény vagy üzemi környezet megfigyelésénél,
• ismétlődő gépzaj elemzésénél,
• zajprobléma időbeli változásának dokumentálásánál.

Valós idejű PC-s adatnaplózás

A mellékelt PC-szoftverrel a mérési adatok közvetlenül számítógépen is követhetők és naplózhatók.

Ez különösen akkor hasznos, ha:

• hosszabb mérési sorozatot szeretnél rögzíteni,
• az időbeli változást grafikonon szeretnéd látni,
• utólagos kiértékelésre van szükség,
• a mérési eredményeket dokumentálni kell.

A gyártó angol nyelvű PC-szoftvert biztosít a készülékhez.

USB kapcsolat – technikailag optikailag leválasztott RS232 interfész

A gyártói műszaki adatlap az interfészt optikailag leválasztott RS232 kapcsolatként adja meg, a csomagban pedig USB adatkábel található.

Ez fontos pontosítás: a felhasználó szempontjából a készülék számítógéphez USB-n csatlakoztatható, a belső kommunikáció azonban optikailag leválasztott soros interfészre épül.

Az optikai leválasztás csökkenti annak esélyét, hogy a PC és a mérőműszer közötti elektromos kapcsolat zavarja a mérést vagy földhurkot hozzon létre.

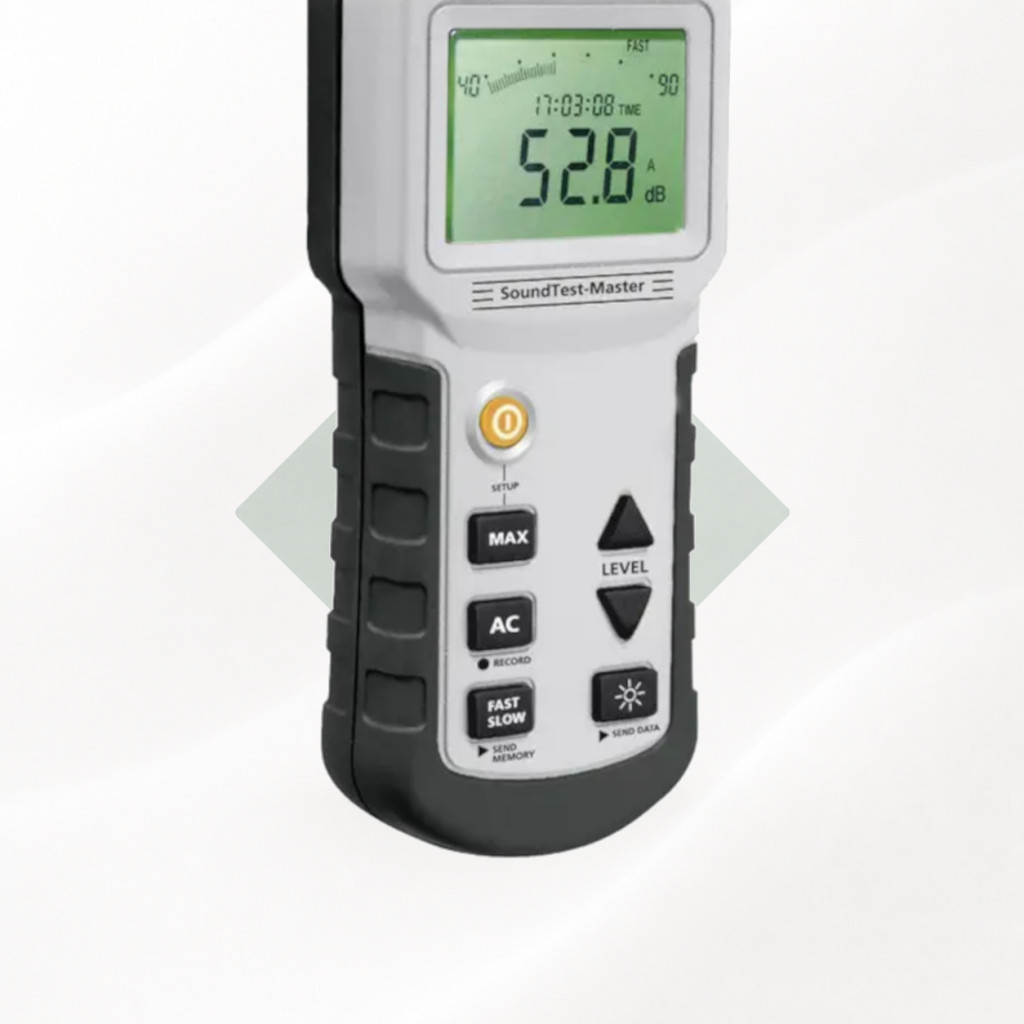

Digitális és analóg kijelzés

A készülék a numerikus érték mellett átkapcsolható analóg kijelzést is kínál.

Az analóg sáv gyors vizuális visszajelzést ad a zajszint változásáról, ezért például gépzaj vagy gyorsan ingadozó hangforrás vizsgálatánál könnyebben észrevehető a trend, mint pusztán számértékek figyelésével.

A digitális kijelzés felbontása 0,1 dB, míg az analóg skála 1 dB-os lépésekben jelenít meg.

Mérési sebesség

A digitális kijelzés körülbelül 2 mérési eredményt frissít másodpercenként.

Az analóg kijelzés gyorsabb, körülbelül 20 mintát jelenít meg másodpercenként, ezért hirtelen zajváltozások vizuális követésére különösen alkalmas.

31,5 Hz–8 kHz frekvenciatartomány

A műszer 31,5 Hz és 8 kHz közötti tartományban méri a hangnyomásszintet.

Ez lefedi az általános környezeti, épületgépészeti és ipari zajvizsgálatokhoz fontos frekvenciasáv jelentős részét.

Nem teljes hangspektrum-analizátor: nem bontja a jelet külön frekvenciasávokra és nem készít FFT spektrumot.

±1,5 dB pontosság

A gyártó ±1,5 dB pontosságot ad meg 94 dB / 1 kHz referenciafeltételnél.

A 0,1 dB kijelzési felbontást nem szabad összekeverni a mérési pontossággal. A kijelző ugyan tized decibeles lépésekben mutatja az értéket, de a teljes mérési bizonytalanság ennél nagyobb.

Kalibrálható 94 dB / 1 kHz kalibrátorral

A SoundTest-Master szabványos 94 dB / 1 kHz zajszint-kalibrátor segítségével ellenőrizhető és beállítható.

Rendszeres szakmai használatnál célszerű a műszert időszakosan ellenőrizni, különösen hosszabb mérési sorozat vagy dokumentált vizsgálat előtt.

A gyári alapváltozat gyári standard szerint beállított, de nem tartalmaz külön akkreditált kalibrálási bizonyítványt.

Érzékeny elektrét kondenzátormikrofon

A készülék érzékeny elektrét kondenzátormikrofonnal rendelkezik. A levehető szélvédő csökkenti a légmozgás mikrofonra gyakorolt hatását.

Kültéri vagy ventilátor, szellőző, légtechnikai rendszer közelében végzett mérésnél a szélvédő használata különösen fontos, mert a légáram önmagában is jelentős zajként jelenhet meg a mikrofonon.

Analóg AC és DC kimenet

A SoundTest-Master analóg AC és DC kimenettel is rendelkezik.

Ez lehetővé teszi a hangszint külső adatgyűjtőre, regisztrálóra vagy más mérőrendszerre történő továbbítását, ami speciális ipari és laboratóriumi felhasználásnál lehet hasznos.

Mire használható a gyakorlatban?

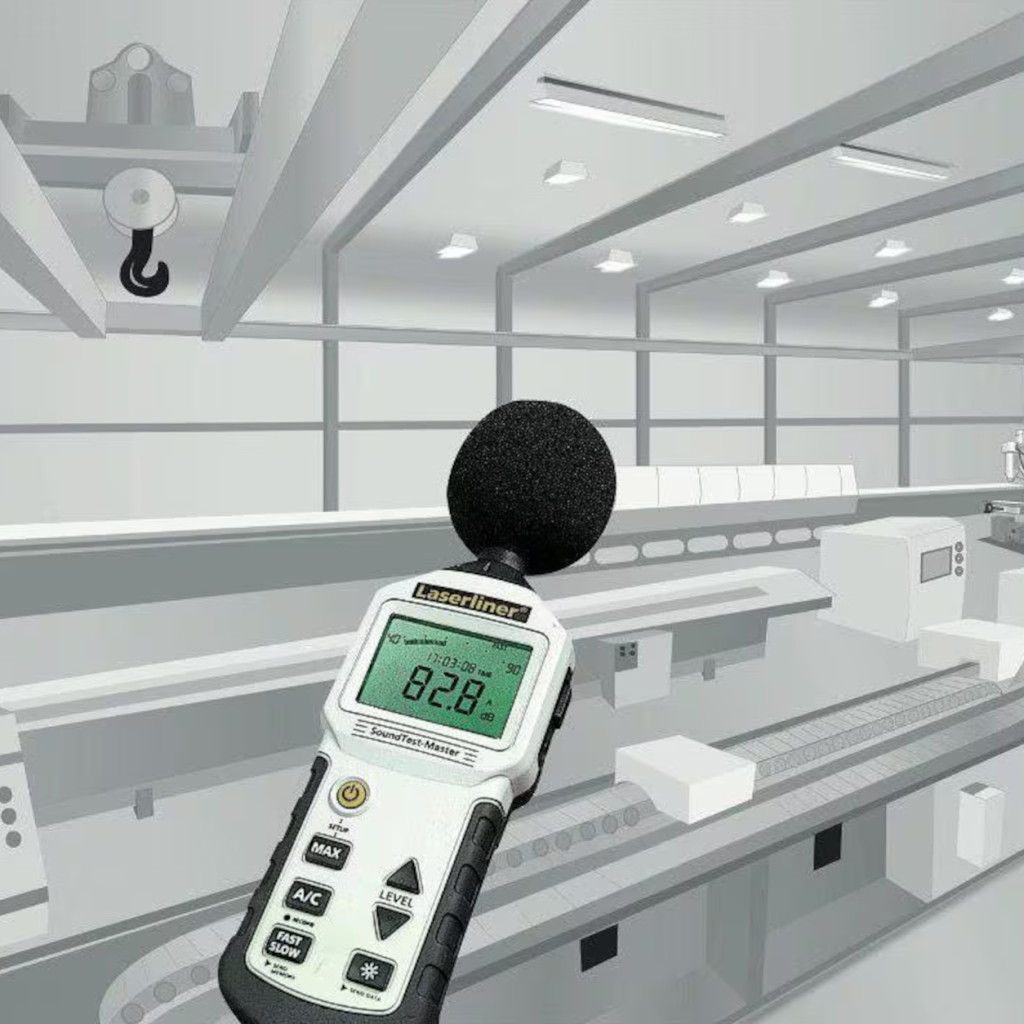

• üzemcsarnokok zajszintjének ellenőrzésére,
• gépek és berendezések zajának összehasonlítására,
• ventilátorok, kompresszorok és szellőzőrendszerek vizsgálatára,
• épületgépészeti rendszerek zajellenőrzésére,
• irodai és munkahelyi zajszint tájékozódó mérésére,
• rendezvények hangnyomásszintjének követésére,
• lakókörnyezeti zajproblémák műszaki felmérésére,
• hosszabb idejű zajváltozás adatgyűjtésére,
• karbantartás előtti és utáni gépzaj összehasonlítására.

Hosszú távú mérésnél mire figyelj?

Hosszabb mérési sorozatnál a mérőműszert lehetőleg stabil helyzetben kell rögzíteni. A mikrofon helyzetének vagy irányának változása önmagában módosíthatja a mért zajszintet.

Érdemes feljegyezni:

• a mérési helyet,
• a mikrofon magasságát és irányát,
• az A vagy C súlyozást,
• a Fast vagy Slow időértékelést,
• a mérési időszakot,
• a vizsgált gép vagy környezet üzemi állapotát.

Így a későbbi mérési eredmények valóban összehasonlíthatók lesznek.

A távolság jelentősen befolyásolja az eredményt

Ugyanaz a zajforrás egészen más értéket adhat 0,5 méterről és 5 méterről mérve. Ezért összehasonlító vizsgálatoknál mindig azonos mérési helyet és távolságot kell használni.

Nyílt térben a hangnyomásszint a távolság növekedésével csökken, zárt helyiségben pedig a falakról és más felületekről visszaverődő hangok is jelentősen befolyásolhatják az eredményt.

Mit nem tud a SoundTest-Master?

• Nem frekvenciaspektrum-analizátor.
• Nem oktávsávos vagy harmadoktávsávos elemző.
• Nem zajdózismérő személyi expozíció mérésére.
• Nem készít automatikusan munkavédelmi zajexpozíciós jegyzőkönyvet.
• A gyári standard változathoz nem jár akkreditált kalibrálási bizonyítvány.
• A mért érték önmagában nem jelent automatikusan hatósági vagy jogi megfelelőséget.

Fontos: tájékozódó és műszaki mérés vs. hivatalos zajmérés

A készülék műszakilag alkalmas pontos zajszintmérésre és hosszú idejű adatgyűjtésre, de egy hivatalos munkahelyi vagy környezetvédelmi zajvizsgálat követelményeit nem kizárólag maga a műszer határozza meg.

Hatósági, munkavédelmi vagy jogvitában felhasznált mérésnél a vonatkozó mérési szabvány, a műszer osztálya, a kalibráció, a mérési módszer és a szakmai jogosultság egyaránt fontos lehet.

Műszaki adatok

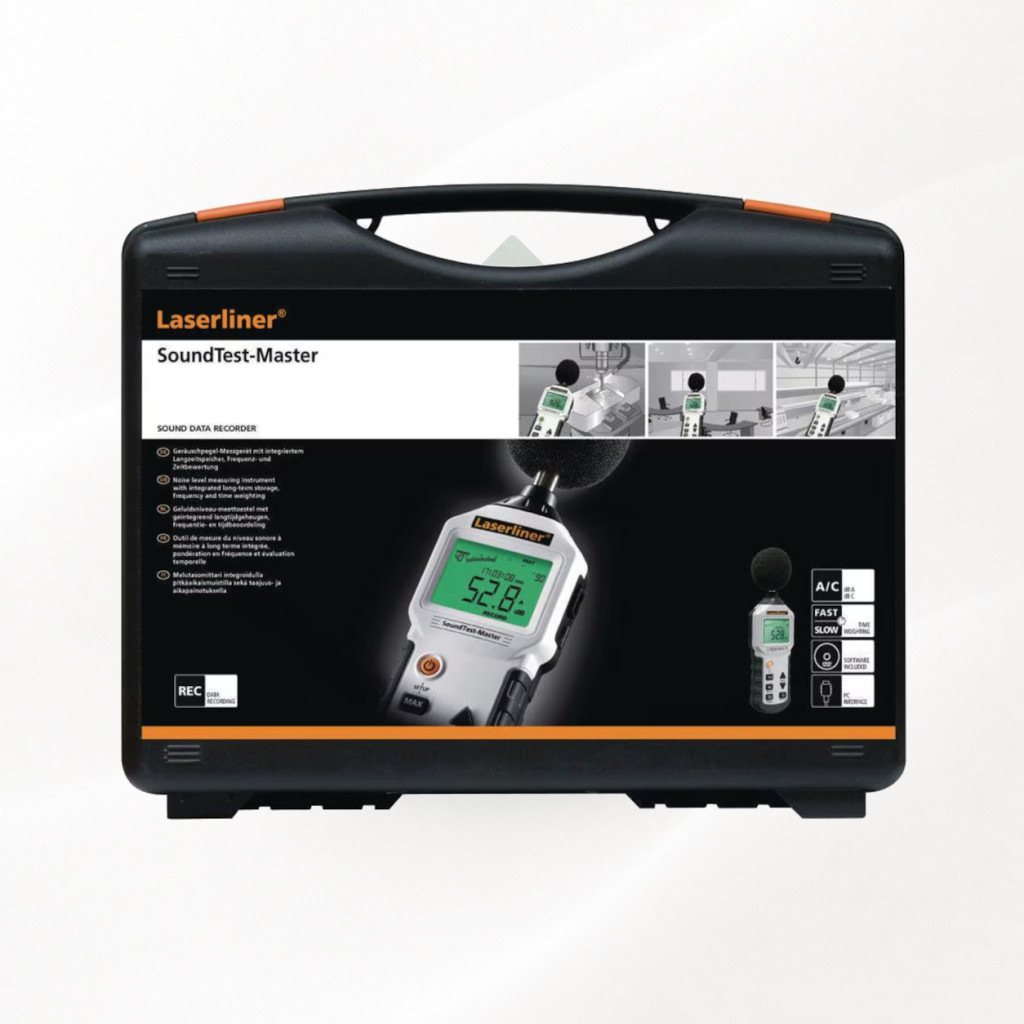

A csomag tartalma

A Laserliner SoundTest-Master jó választás annak, akinek már nem elég egy egyszerű pillanatnyi decibelérték. A 16 000 mérési pontos memória, a valós idejű PC-s naplózás, az A/C frekvenciasúlyozás, a Fast/Slow időértékelés és az analóg kimenetek miatt alkalmas rendszeres műszaki zajvizsgálatra, gépek összehasonlítására és hosszabb idejű zajtrendek rögzítésére is.

Gyakorlati kérdések egy hosszabb zajmérés előtt

Tárolja a mért értékeket?

Igen. A belső memória legfeljebb 16 000 mérési pont tárolására alkalmas.

Számítógépen is lehet folyamatosan követni a zajszintet?

Igen. A mellékelt szoftverrel valós idejű PC-s adatnaplózás végezhető.

USB-s a műszer?

A csomag USB adatkábel segítségével számítógéphez csatlakoztatható. A gyártó a belső interfészt optikailag leválasztott RS232-ként adja meg.

Mi a különbség a dB(A) és dB(C) között?

A dB(A) az emberi fül érzékenységéhez közelítő súlyozás, ezért általános környezeti és munkahelyi zajmérésnél gyakori. A dB(C) kevésbé csillapítja a mély hangokat, ezért gépzajnál és nagyobb hangnyomásnál lehet informatívabb.

Mire való a Fast és Slow mód?

A Fast 125 ms-os időállandóval gyors zajváltozásokat követ, a Slow 1 másodperces időértékeléssel stabilabb kijelzést ad.

Kalibrálható?

Igen. 94 dB / 1 kHz szabványos zajszint-kalibrátorral ellenőrizhető és beállítható.

Jár hozzá kalibrálási bizonyítvány?

A normál 082.070A változat gyári standard szerint beállított, külön akkreditált kalibrálási bizonyítvány nélkül.

Alkalmas hivatalos munkavédelmi zajmérésre?

A műszer szakmai zajszintmérésre és adatgyűjtésre alkalmas, de a hivatalos munkavédelmi vagy hatósági mérés megfelelősége nem csak a műszertől függ. A szükséges pontossági osztályt, kalibrálást, mérési módszert és jogosultságot az adott előírás határozza meg.

Frekvenciaspektrumot is mutat?

Nem. A készülék hangnyomásszintet mér A vagy C súlyozással, de nem FFT vagy oktávsávos analizátor.

Kültéren használható?

Igen, tájékozódó kültéri zajmérésekre használható, és a mikrofonhoz szélvédő is jár. Esőtől és nedvességtől azonban védeni kell, a szél pedig még szélvédő mellett is befolyásolhatja a mérést.
