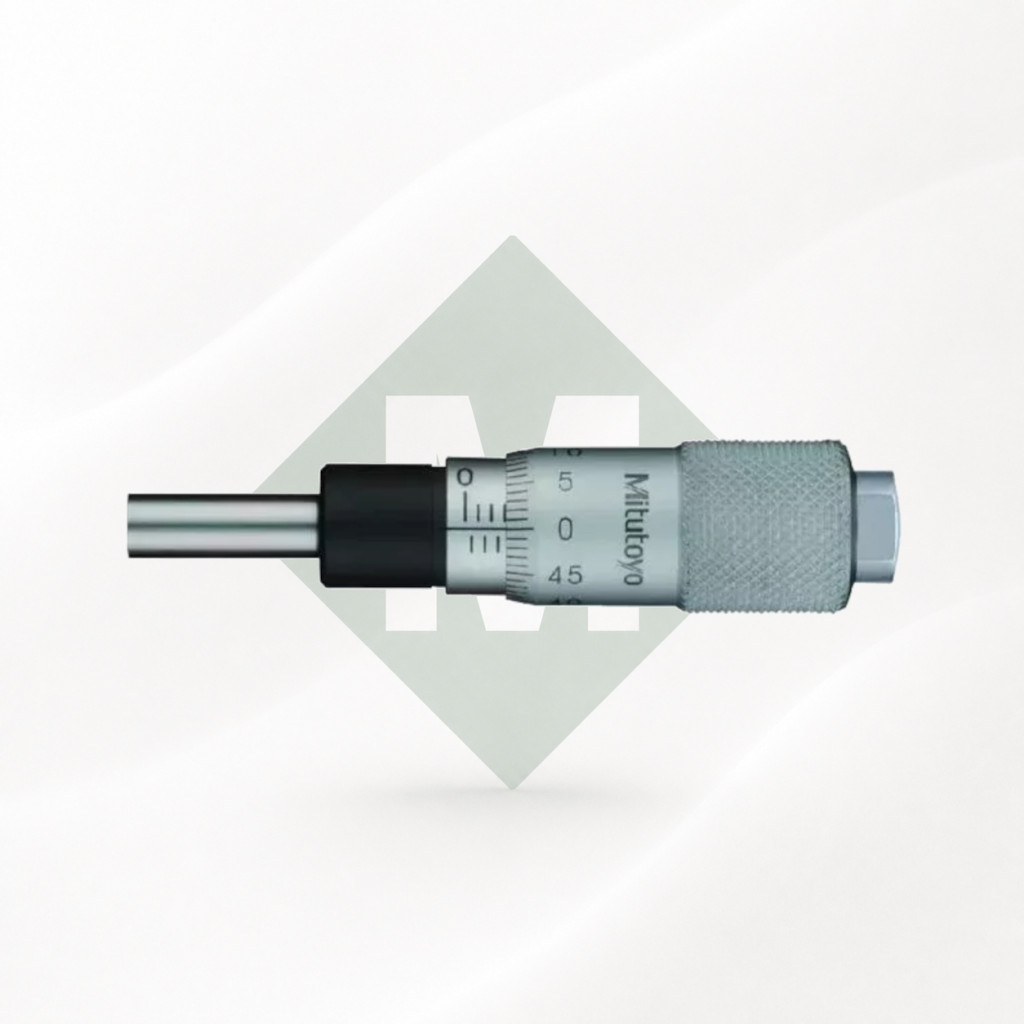

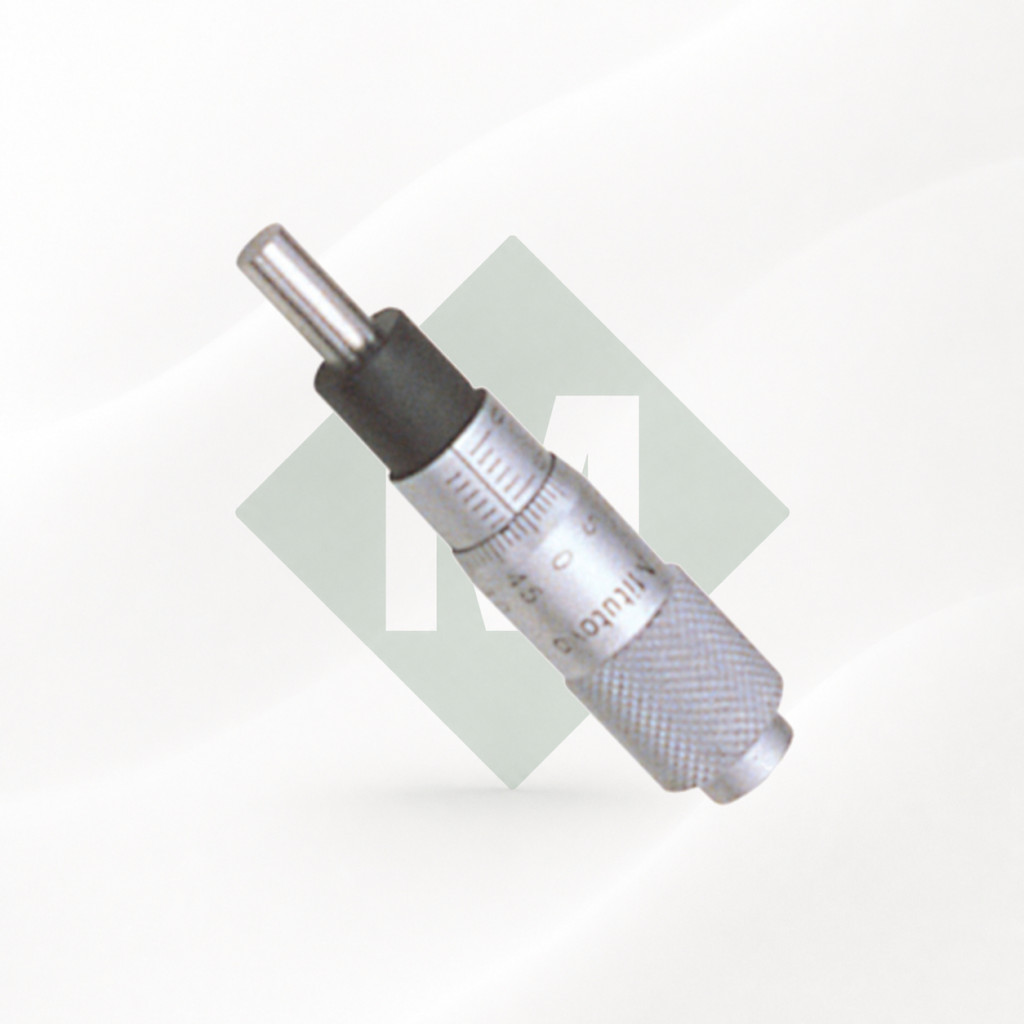

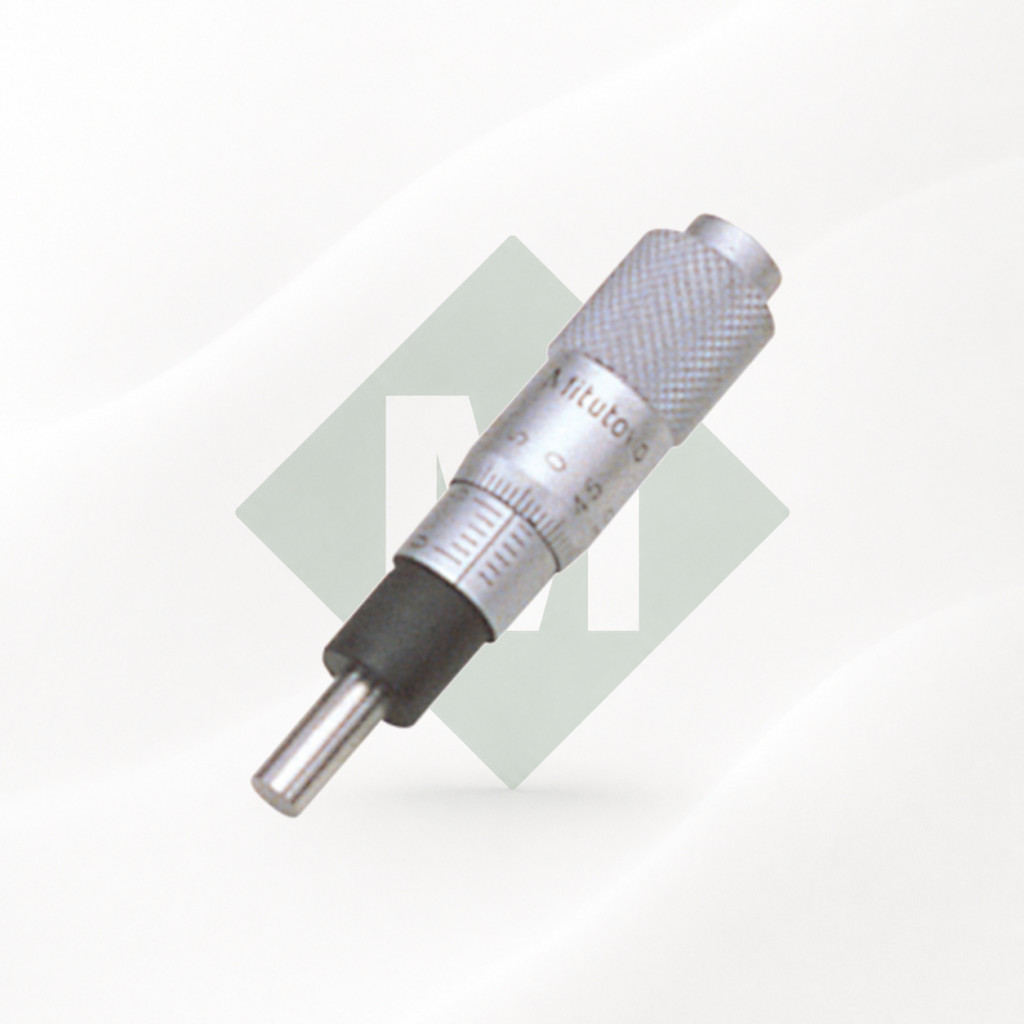

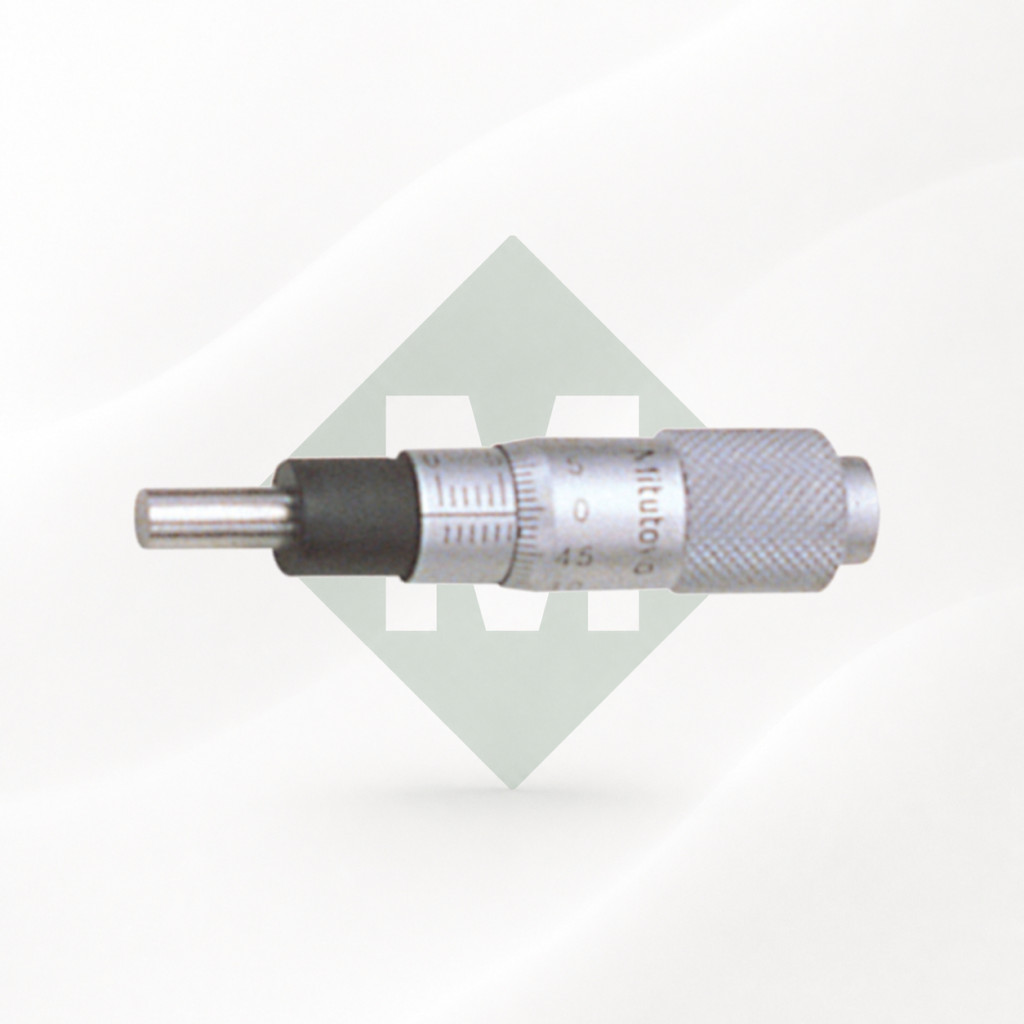

Mitutoyo 148-104-10 beépíthető mikrométerfej 0-13 mm, 0,01 mm, sima szárral
29 900 Ft
(23 543 Ft+ÁFA)
(23 543 Ft+ÁFA)
Mitutoyo 148-104-10 beépíthető mikrométerfej 0-13 mm, 0,01 mm, sima szárral
Cikkszám:
148-104-10
Rendelhető
Mitutoyo 148-104-10 kisméretű beépíthető mikrométerfej 0–13 mm állítási/mérési tartománnyal, 0,01 mm osztással, ±2 µm JMPE értékkel és Ø9,5 mm-es sima befogószárral.
Kompakt, mechanikus finombeállító egység gépekhez, mérőkészülékekhez, pozicionáló rendszerekhez és egyedi szerkezetekhez. A sík orsóvég és a 0,5 mm/fordulat orsóemelkedés pontos, kontrollált pozicionálást tesz lehetővé.
Gyakorlatban ezt inkább finom mechanikai pozicionáló elemként érdemes elképzelni, nem hagyományos kézi mikrométerként. Tipikus felhasználás: mérőállvány, egyedi készülék, optikai vagy gépészeti pozicionáló, ütköző, finombeállító mechanika. A 13 mm-es kis test és a Ø9,5 mm-es sima szár miatt könnyen beépíthető szűkebb szerkezetekbe is.
Jó választás akkor, ha egy készülékbe vagy gépbe integrálható, kis méretű és megbízható mechanikus finombeállító elemre van szükség.
Várható beérkezés :
Rendelésre 2-7 nap visszaigazolás szerint
29 900 Ft
(23 543 Ft+ÁFA)
(23 543 Ft+ÁFA)
Részletek
A Mitutoyo 148-104-10 kompakt kialakítású beépíthető mikrométerfej, amely 0–13 mm tartományban, 0,01 mm osztásértékkel használható finom mechanikai pozicionálásra, beállításra és összehasonlító mérési feladatokra.
A hagyományos kézi mikrométerrel ellentétben a 148-104-10 önálló mérőfejként készült. Ø9,5 mm-es sima száránál fogva gépbe, mérőkészülékbe, állványba vagy egyedi mechanikai szerkezetbe építhető.
Ez a konstrukció különösen jól használható olyan helyeken, ahol egy mozgó elem helyzetét kis elmozdulásokkal, jól reprodukálható módon kell beállítani.
Kompakt mikrométerfej 13 mm-es tartománnyal
A mérőfej 0–13 mm-es mozgástartományt biztosít. Kis mérete miatt olyan szerkezetekbe is könnyen integrálható, ahol egy hagyományos 25 mm-es mikrométerfej túl nagy lenne.
A skála 0,01 mm-es osztású, így az orsó helyzete századmilliméteres lépésekben olvasható le és állítható.
±2 µm maximális megengedett hiba
A gyártó által megadott JMPE érték ±2 µm. Ez a 13 mm-es tartományon belül precíziós finombeállításra és mérőkészülékben történő használatra is alkalmassá teszi.
Fontos különbség, hogy a 0,01 mm osztásérték nem azonos a pontossággal: az osztás a skála leolvashatóságát jelzi, míg a ±2 µm a megengedett mérési eltérésre vonatkozó gyári specifikáció.
0,5 mm-es orsóemelkedés
Az orsó emelkedése 0,5 mm fordulatonként. Ez azt jelenti, hogy a dob egy teljes fordulata 0,5 mm lineáris elmozdulást eredményez.
Ez a klasszikus mikrométeres áttétel jól kontrollálható, finom pozicionálást tesz lehetővé, ezért különösen alkalmas precíz mechanikai állításokra.
Ø9,5 mm-es sima befogószár
A 148-104-10 Ø9,5 mm-es sima szárral készül. Ez a kivitel egyszerű furatos vagy bilincses befogást tesz lehetővé.
A modell nem rendelkezik külön befogóanyával. Ha ilyen rögzítésre van szükség, a 148-as sorozat clamp nut kivitelű változatai lehetnek megfelelőbbek.
Sík orsóvég
Az orsó vége sík kialakítású, ezért alkalmas sík felületek megtámasztására, ütköztetésére és pozicionálására.
A 148-as sorozat gömbvégű változatokat is kínál olyan alkalmazásokhoz, ahol a kontaktpont geometriai önbeállása fontosabb.
Edzett, precíziós mérőfelület
Az orsó mérőfelülete edzett szerszámacélból készül, keménysége legalább 60 HRC, a felület pedig precíziós leppelést kap.
Ez jó kopásállóságot és stabil érintkezési felületet biztosít hosszabb távú mechanikai használat mellett is.
Mire használható?
- mérőkészülékek finombeállítására,
- gépek és mechanizmusok pozicionálására,
- állítható ütközőként,
- optikai és laboratóriumi mechanikákban,
- egyedi mérő- és befogókészülékekben,
- kis elmozdulások kézi, precíz beállítására.
A Mitutoyo 148-104-10 akkor igazán jó választás, ha nem egy komplett kézi mikrométerre, hanem egy készülékbe integrálható, pontos mechanikus finombeállító elemre van szükség.

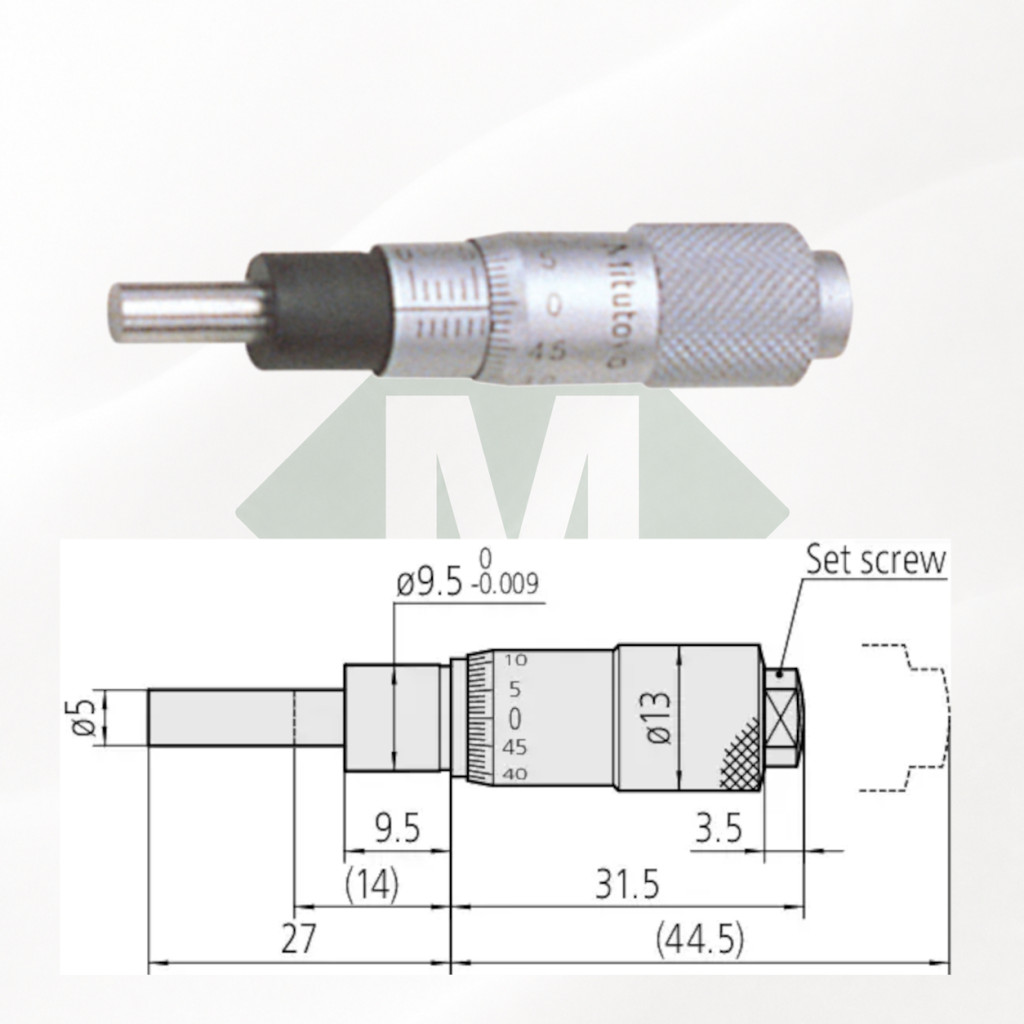

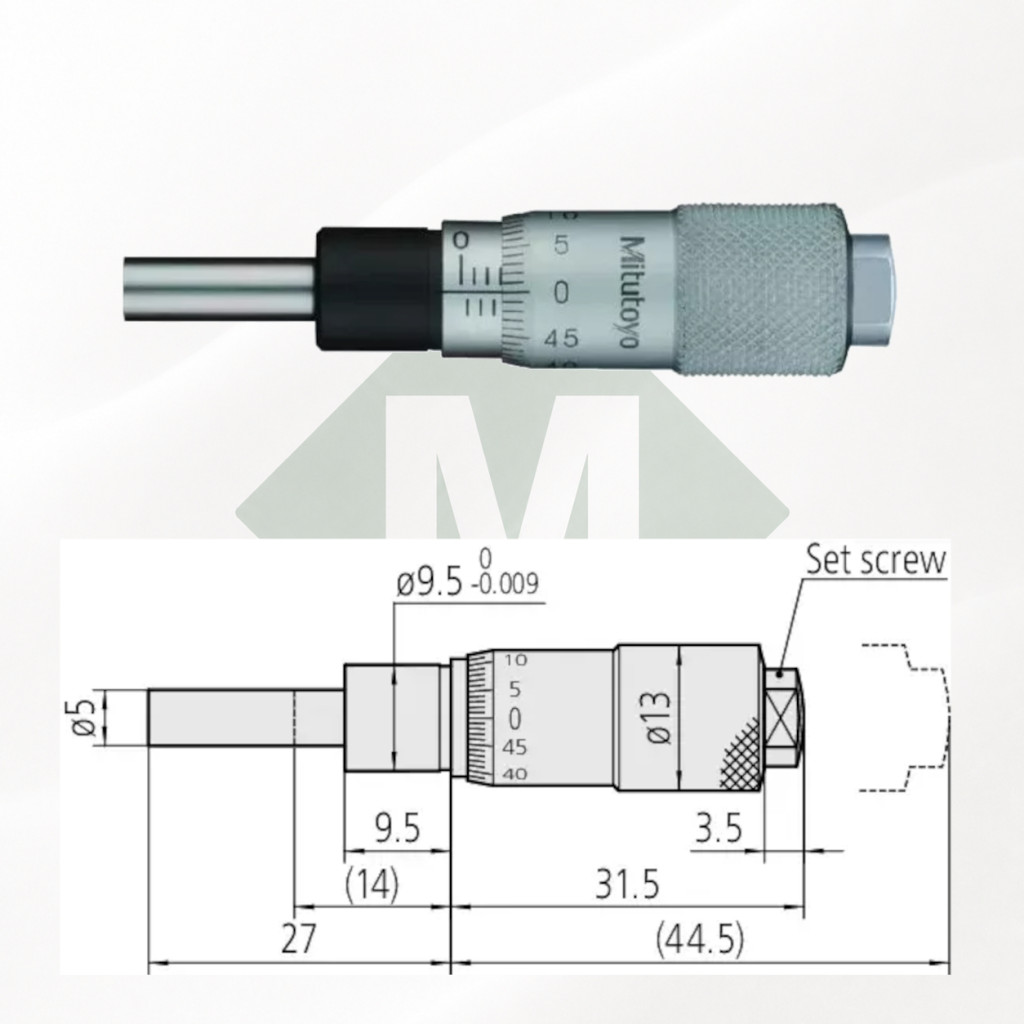

Műszaki adatok
| Gyártó | Mitutoyo |
| Gyártói cikkszám | 148-104-10 |
| Sorozat | 148 |
| Kivitel | Kisméretű mechanikus mikrométerfej |
| Tartomány | 0–13 mm |
| Osztásérték | 0,01 mm |
| J MPE | ±2 µm |
| Orsóemelkedés | 0,5 mm/fordulat |
| Szár átmérője | Ø9,5 mm |
| Szár kivitele | Sima |
| Orsóvég | Sík |
| Mérőfelület anyaga | Edzett szerszámacél, ≥60 HRC |
| Mérőfelület | Precíziós leppelt |
| Skála felülete | Matt krómozott |
| Tömeg | kb. 30 g |
| Szállítás | Papírdobozban |
148-104-10 vagy 148-103-10?
A két modell mérési teljesítménye lényegében azonos. A fő különbség a befogás:
- 148-104-10: Ø9,5 mm-es sima szár
- 148-103-10: Ø9,5 mm-es szár befogóanyával
Ha a készülék saját bilincses vagy furatos rögzítést használ, a 148-104-10 egyszerűbb megoldás. Ha a mikrométerfejet anyával kell közvetlenül rögzíteni, a clamp nut változat lehet célszerűbb.
További precíziós mérőeszközökért tekintse meg mikrométereinket is.
Gyakori kérdések a Mitutoyo 148-104-10 mikrométerfejről
Mire való egy beépíthető mikrométerfej?
Gépekbe, mérőkészülékekbe és mechanikai szerkezetekbe építve kis elmozdulások pontos beállítására vagy mérésére használható.
Mekkora a mozgástartománya?
A Mitutoyo 148-104-10 tartománya 0–13 mm.
Mekkora az osztásértéke?
A mechanikus skála 0,01 mm-es osztású.
Mekkora az orsó elmozdulása egy teljes fordulatra?
Egy teljes dobfordulat 0,5 mm lineáris elmozdulást eredményez.
Hogyan rögzíthető?
Ø9,5 mm-es sima befogószárral rendelkezik, ezért megfelelő furatba vagy bilincses rögzítőbe fogható.
Van rajta befogóanya?
Nincs. Ez a sima szárú változat.
Sík vagy gömbölyű az orsó vége?
Sík végű. Gömbölyű végű változatok is léteznek a Mitutoyo 148-as sorozatban.
Adatok
Márka / gyártó:
Mitutoyo
