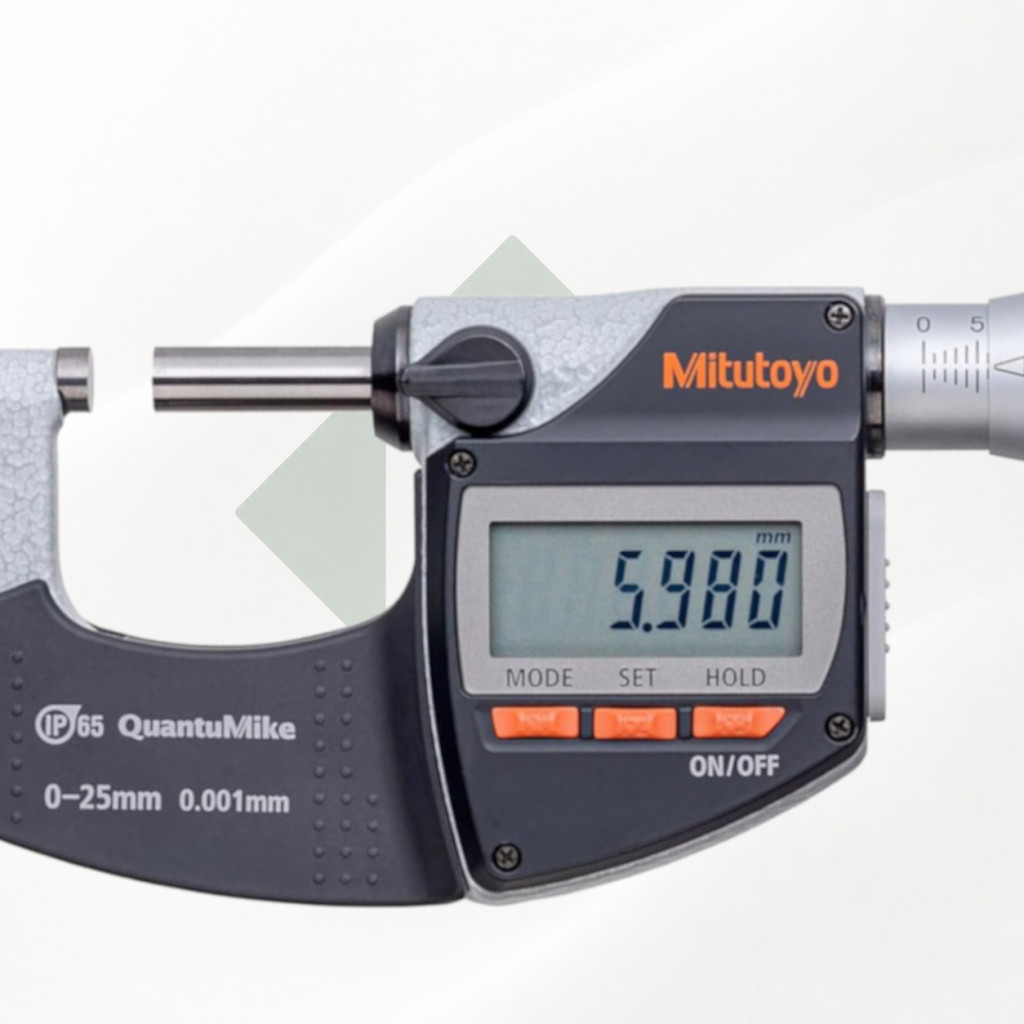

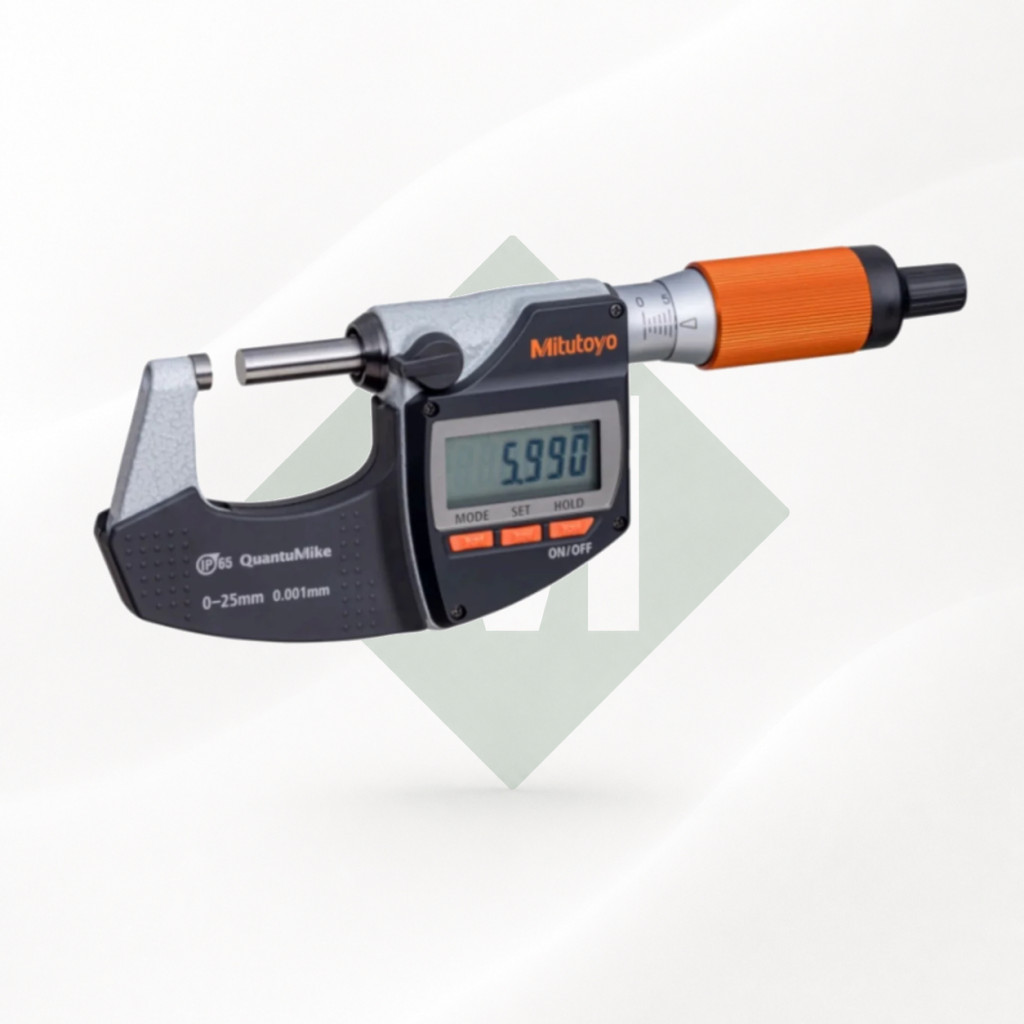

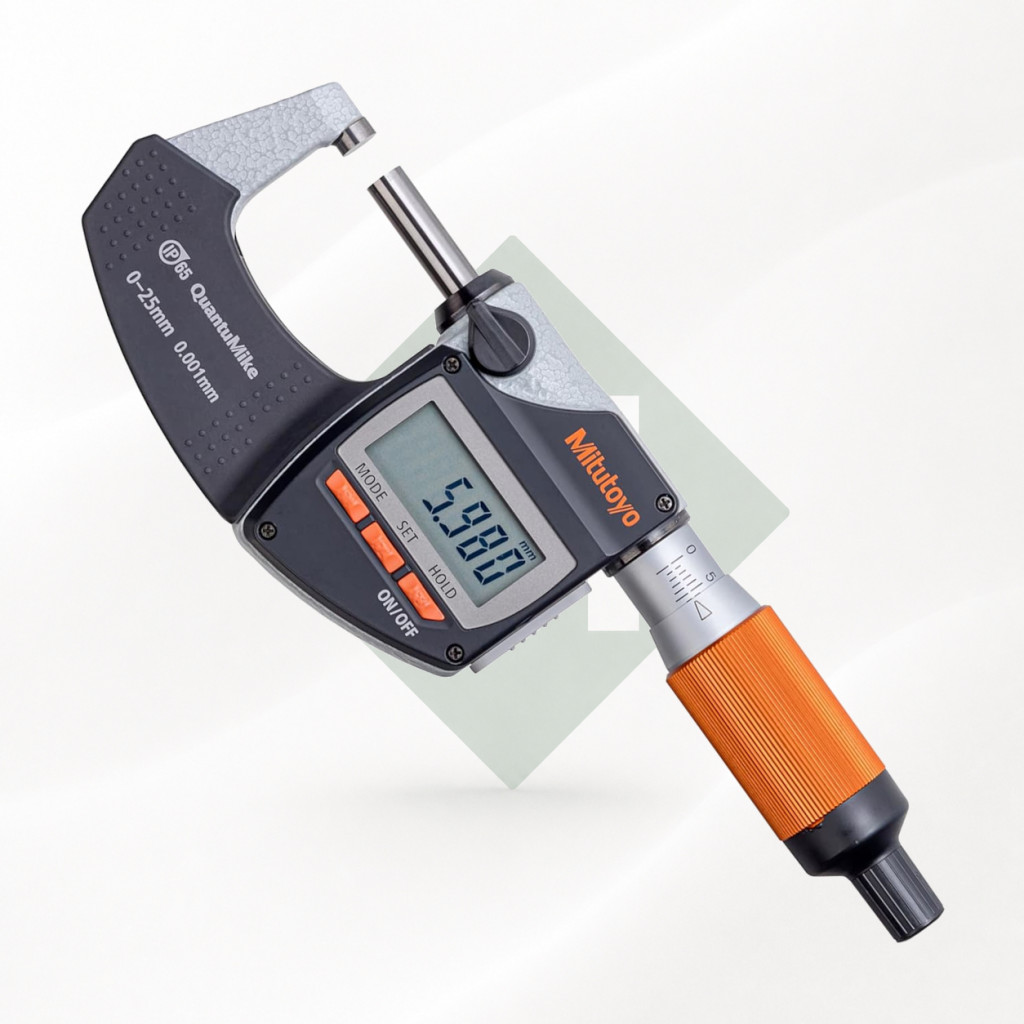

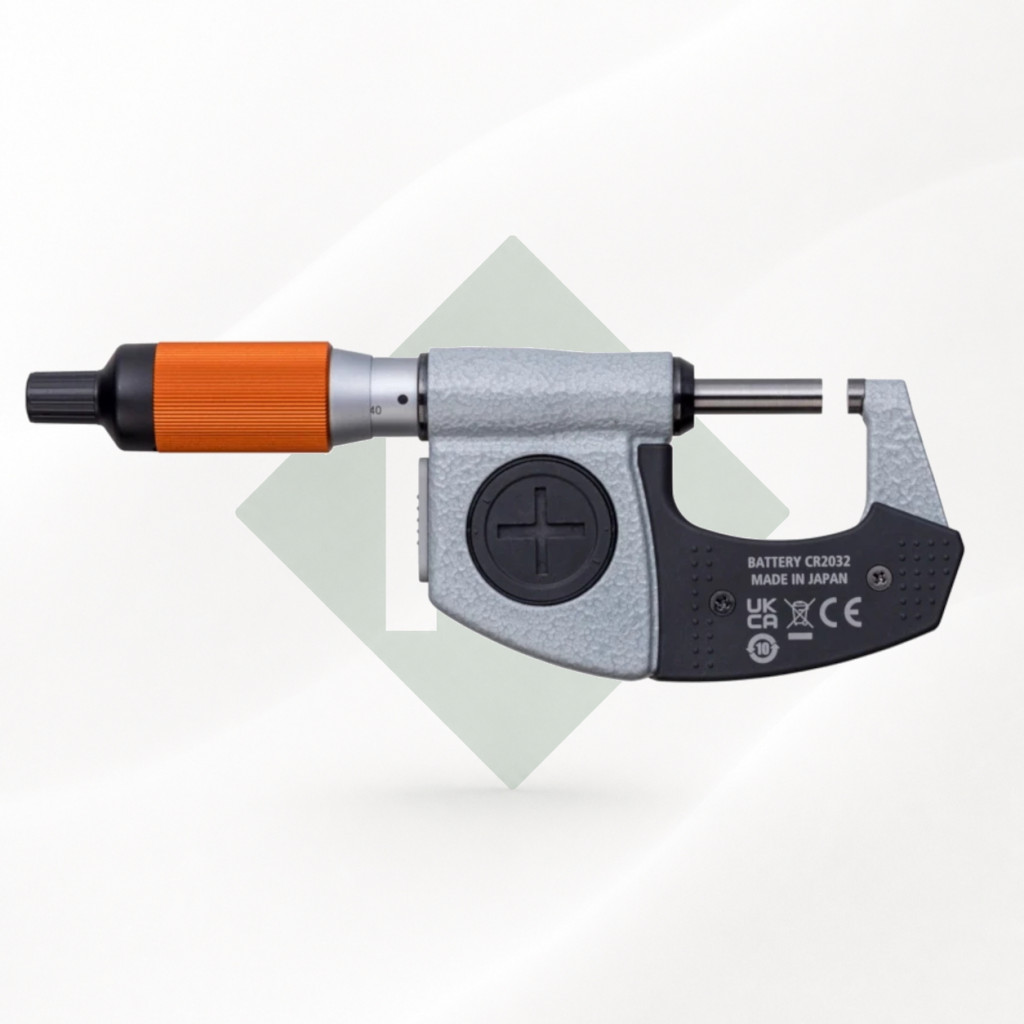

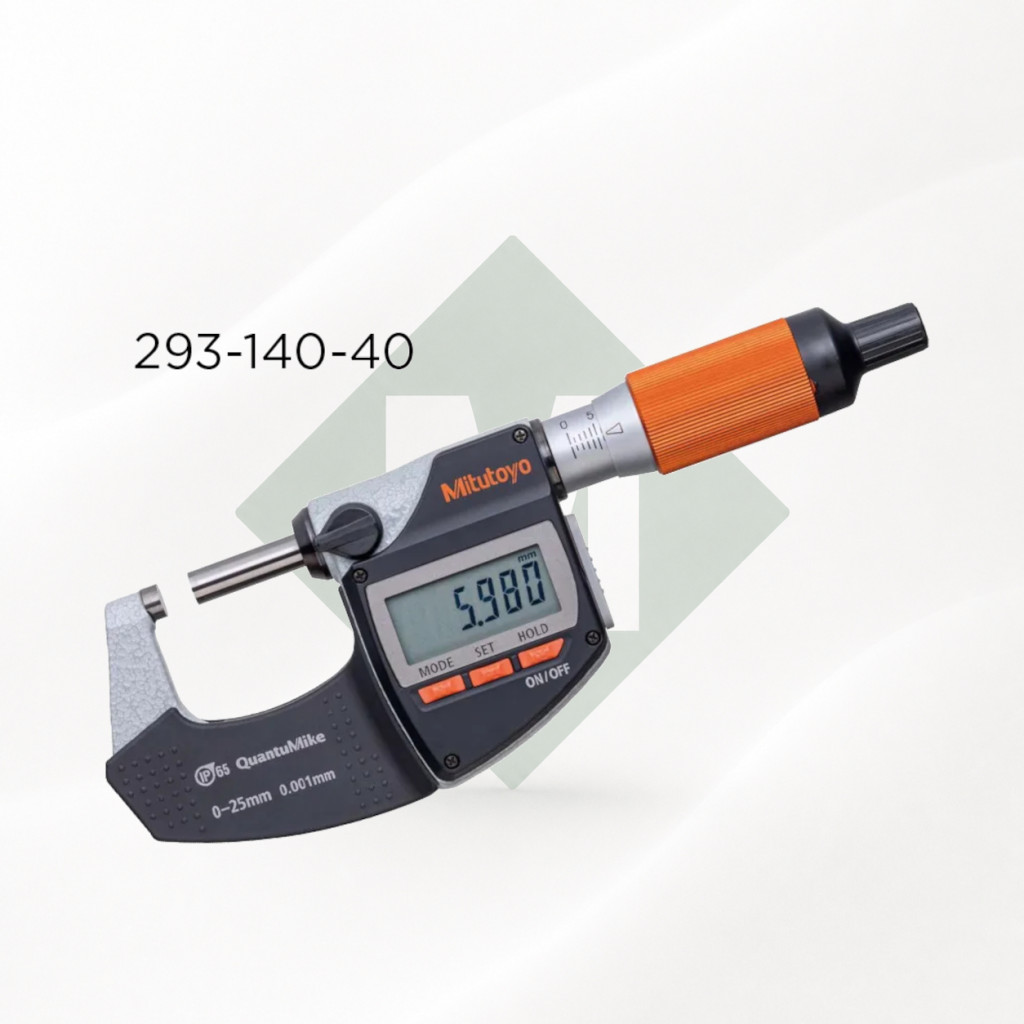

Mitutoyo 293-140-40 QuantuMike IP65 digitális mikrométer 0-25 mm, 0,001 mm, Digimatic S1

A Mitutoyo 293-140-40 QuantuMike egy nagy sebességű, professzionális 0–25 mm mérési tartományú digitális külső mikrométer, amely 0,001 mm felbontással és ±1 µm maximális megengedett hibával használható precíziós méretellenőrzésre.

A QuantuMike sorozat egyik legfontosabb előnye a 2 mm-es orsóemelkedés. Egy teljes dobfordulat alatt az orsó 2 mm-t halad, szemben a hagyományos mikrométerek tipikus 0,5 mm-es értékével. Ennek köszönhetően a mérőorsó pozicionálása akár négyszer gyorsabb lehet.

Ez különösen sorozatos méréseknél jelent valódi előnyt: kevesebb tekeréssel lehet a munkadarabra állni, így gyorsabbá válik a mérési ciklus anélkül, hogy a mérési pontosságból kompromisszumot kellene kötni.

QuantuMike – gyorsabb mérés nagy pontosság mellett

A 293-140-40 nem egyszerűen egy digitális mikrométer gyorsabb orsóval. A kialakítás célja, hogy a gyors pozicionálást és a nagy pontosságú mérést egyetlen műszerben egyesítse.

A 0–25 mm-es modell maximális megengedett hibája ±1 µm, az újabb Mitutoyo dokumentáció szerint pedig az EN ISO 3611:2023 szerinti 1. pontossági osztályba tartozik.

A mérőfelületek síklapúsága 0,3 µm, párhuzamossága legfeljebb 1 µm, így a készülék komoly precíziós és minőségellenőrzési feladatokra is alkalmas.

2 mm/fordulat orsóemelkedés – miért számít?

Egy hagyományos, 0,5 mm emelkedésű mikrométernél 25 mm teljes mozgáshoz körülbelül 50 dobfordulat szükséges. A QuantuMike 2 mm-es orsóemelkedése ezt jelentősen csökkenti.

Ha naponta csak néhány mérést végzünk, ez elsősorban kényelmi előny. Több tucat vagy több száz munkadarab sorozatos ellenőrzésénél azonban már mérhető időmegtakarítást és kevésbé fárasztó kezelést jelenthet.

Racsnis dob és gyorstekerő az egyenletes méréshez

A QuantuMike racsnis dobmechanizmusa lehetővé teszi az orsó gyors mozgatását, miközben segít a megfelelő és ismételhető mérőerő biztosításában.

A 293-140-40 gyártó által megadott mérőereje 7–12 N. A racsnis mechanizmus segít csökkenteni a kezelő által alkalmazott eltérő szorítóerőből eredő mérési szórást, és egykezes használatnál is kényelmesebbé teszi a műszert.

IP65 Coolant Proof kivitel műhelyi használatra

A mikrométer IP65 védettségű és Coolant Proof kialakítású, így olyan ipari környezetben is használható, ahol por, nedvesség vagy fröccsenő hűtő-kenő folyadék fordulhat elő.

Ez különösen gép melletti ellenőrzésnél fontos. A munkadarabot nem feltétlenül kell minden méréshez külön mérőszobába vinni, hanem megfelelő körülmények között közvetlenül a gyártási folyamat közelében is ellenőrizhető.

Kétirányú Digimatic S1 adatkommunikáció

A 293-140-40 kétirányú Digimatic S1 interfésszel rendelkezik. A mérési eredmények számítógép vagy megfelelő adatgyűjtő rendszer felé továbbíthatók, de a kommunikáció nem csak egyirányú.

A kompatibilis rendszer segítségével bizonyos műszerfunkciók PC-ről is kezelhetők, illetve a mérési adattal együtt készülékinformációk – például a műszer sorozatszáma – is továbbíthatók.

Ez különösen hasznos lehet dokumentált minőségellenőrzésnél, SPC rendszerekben vagy olyan gyártási folyamatokban, ahol a mérési eredmények kézi rögzítését szeretnék kiváltani.

Fejlett funkciók a mérőeszköz kezeléséhez

A QuantuMike nemcsak a mért értéket jeleníti meg. Több olyan funkcióval rendelkezik, amely a napi használatot és a mérőeszköz-kezelést is támogatja:

• ORIGIN referenciahelyzet beállítás,
• ZERO/ABS abszolút és relatív mérési mód,
• HOLD mérési érték megtartása,
• tűrés kijelzés és számítás,
• kalibrálási dátum emlékeztető,
• figyelmeztetés túl gyors orsómozgás esetén,
• funkciózár a véletlen beállításmódosítás ellen,
• automatikus be- és kikapcsolás,
• alacsony elemfeszültség kijelzés.

A kalibrálási emlékeztető és funkciózár különösen olyan vállalati környezetben lehet hasznos, ahol több mérőeszköz állapotát és kalibrálási ciklusát kell követni.

Milyen feladatokra ajánlható?

• külső átmérők precíz mérésére,
• tengelyek és csapok ellenőrzésére,
• anyagvastagság mérésére,
• precíziós alkatrészek sorozatos ellenőrzésére,
• gyártásközi minőségellenőrzésre,
• SPC és digitális mérési adatgyűjtéshez,
• gép melletti mérésre hűtőfolyadékos környezetben.

Ha rendszeresen nagyobb mennyiségű alkatrészt kell mérni, a QuantuMike gyors orsómozgása már nem pusztán kényelmi extra. A rövidebb pozicionálási idő minden egyes mérésnél jelentkezik, ezért a modell intenzív használat mellett különösen jól kihasználható.

Műszaki adatok

293-140-40 QuantuMike vagy 293-240-30?

Mindkét modell 0–25 mm mérési tartományú, 0,001 mm felbontású, IP65 védettségű és nagy pontosságú Mitutoyo digitális mikrométer. A QuantuMike azonban több fontos funkcióval magasabb kategóriát képvisel.

A 293-240-30 jó választás, ha pontos, IP65 védettségű digitális mikrométerre van szükség, de nincs igény elektronikus adatátvitelre vagy különösen gyors mérési ciklusokra.

A 293-140-40 QuantuMike ezzel szemben 2 mm/fordulat gyorsorsót, kétirányú Digimatic S1 adatkapcsolatot, tűrésfunkciókat, kalibrálási emlékeztetőt és további mérőeszköz-kezelési funkciókat kínál.

Ezért intenzív sorozatos mérésnél, dokumentált minőségellenőrzésnél vagy digitális adatgyűjtési rendszerben a QuantuMike felára már szakmailag is indokolható lehet.

További mérettartományokhoz vagy egyszerűbb kivitelhez tekintse meg mikrométereinket is.

Gyakori kérdések a Mitutoyo 293-140-40 QuantuMike mikrométerről

Mekkora a mérési tartománya?
A Mitutoyo 293-140-40 mérési tartománya 0–25 mm.

Mekkora a felbontása?
A digitális kijelzés felbontása 0,001 mm.

Mennyire pontos?
A 0–25 mm-es modell maximális megengedett hibája ±1 µm, és az EN ISO 3611:2023 szerinti 1. pontossági osztályba tartozik.

Miért gyorsabb a QuantuMike egy hagyományos mikrométernél?
A mérőorsó menetemelkedése 2 mm/fordulat, míg egy hagyományos mikrométernél jellemzően 0,5 mm/fordulat. Emiatt a mérőorsó pozicionálása akár négyszer gyorsabb lehet.

IP65 védettségű?
Igen. IP65 Coolant Proof kivitelű, ezért poros és fröccsenő hűtőfolyadékot tartalmazó műhelyi környezetben is használható.

Van adatkimenete?
Igen. A 293-140-40 kétirányú Digimatic S1 kommunikációt támogat, amely kompatibilis adatgyűjtő rendszerrel mérési adatok továbbítására és bizonyos műszerfunkciók kezelésére is használható.

A számítógépes csatlakozókábel tartozék?
Nem. Az adatátvitelhez szükséges kábel vagy vezeték nélküli adatátviteli egység külön rendelhető.

Mikor érdemes ezt választani a 293-240-30 helyett?
Akkor, ha rendszeresen nagyobb mennyiségű mérést végez, fontos a gyors orsómozgás, vagy a mérési adatokat digitálisan továbbítani és dokumentálni szeretné.
