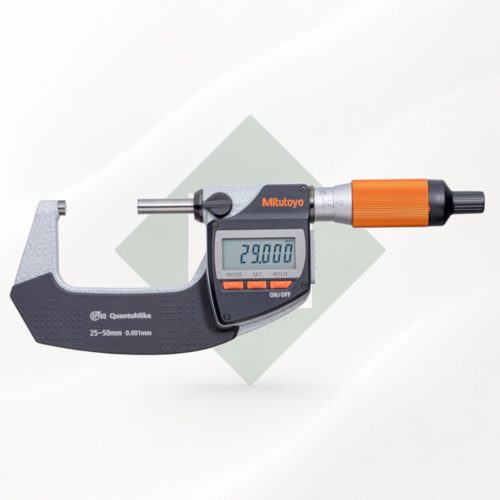

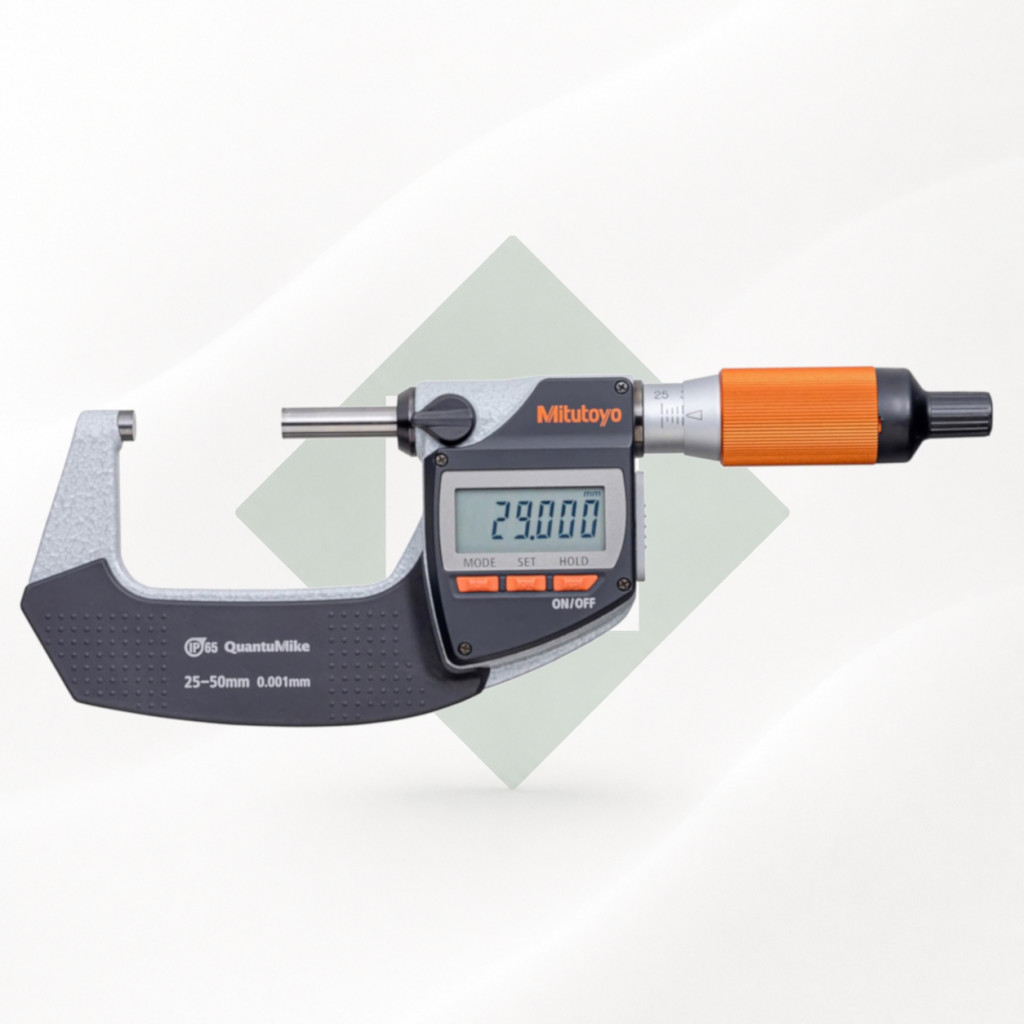

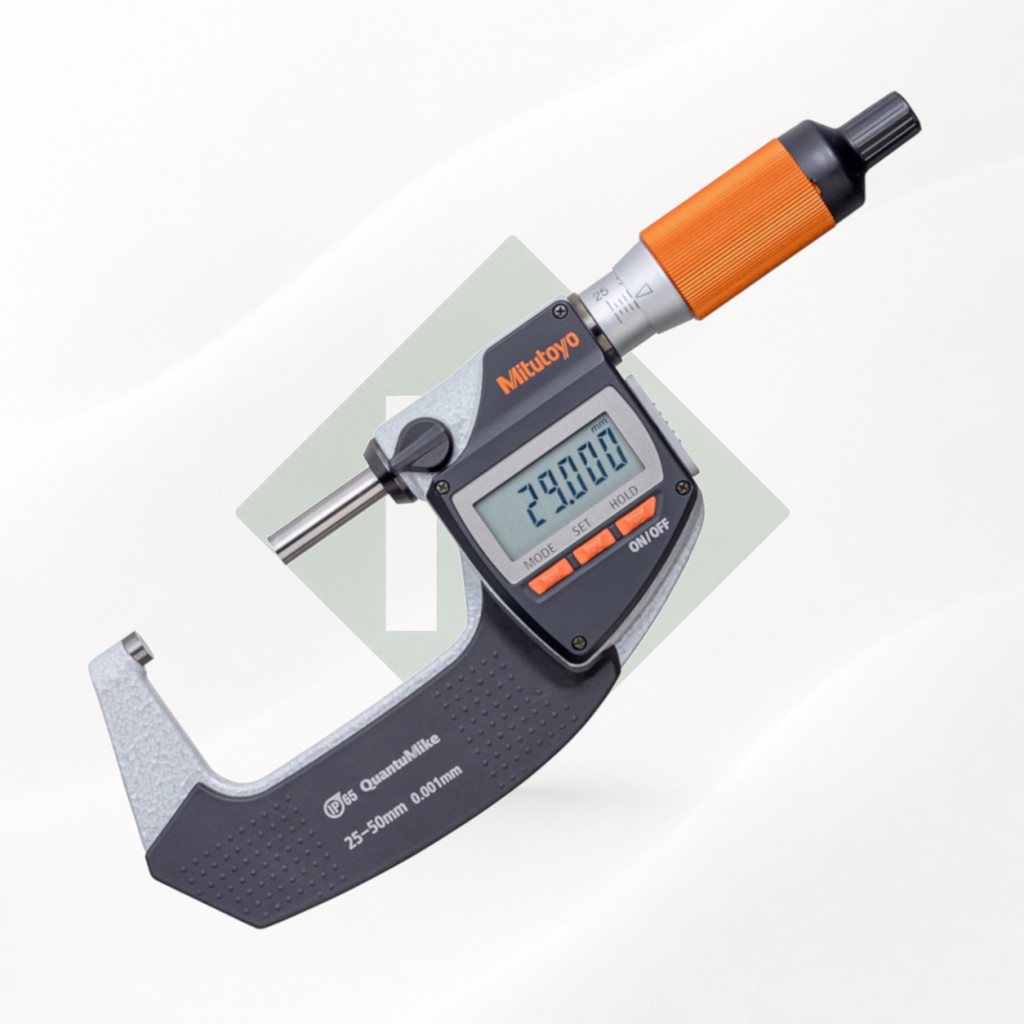

Mitutoyo 293-141-40 QuantuMike IP65 digitális mikrométer 25-50 mm, 0,001 mm, Digimatic S1

A Mitutoyo 293-141-40 QuantuMike egy professzionális, nagy sebességű 25–50 mm mérési tartományú digitális külső mikrométer, amely 0,001 mm felbontással és ±1 µm maximális megengedett hibával használható precíziós méretellenőrzésre.

A QuantuMike sorozat egyik legfontosabb sajátossága a 2 mm/fordulat orsóemelkedés. Ez a hagyományos, jellemzően 0,5 mm/fordulat mikrométerorsókhoz képest akár négyszer gyorsabb pozicionálást tesz lehetővé, ami különösen a 25–50 mm-es tartományban érezhető előny.

Ha rendszeresen kell különböző méretű alkatrészeket sorozatban ellenőrizni, a gyorsabb orsómozgás csökkenti a mérési ciklus idejét és kevésbé fárasztóvá teszi a kezelést.

QuantuMike – gyors mérés nagy pontossággal

A 293-141-40 a Mitutoyo QuantuMike családjának 25–50 mm-es változata. A modell 0,001 mm digitális felbontást és ±1 µm maximális megengedett hibát kínál, valamint az EN ISO 3611:2023 szerinti 1. pontossági osztályba tartozik.

A mérőfelületek síklapúsága 0,3 µm, párhuzamosságuk pedig legfeljebb 1 µm, így a műszer komoly precíziós és minőségellenőrzési feladatokra is alkalmas.

2 mm/fordulat gyorsorsó a hatékonyabb munkához

A QuantuMike orsója egy teljes dobfordulat során 2 mm-t halad. Ez lényegesen gyorsabb, mint a hagyományos mikrométerek tipikus 0,5 mm-es menetemelkedése.

A 25–50 mm-es mérési tartományban ez különösen praktikus, mert a mérőorsónak nagyobb távolságot kell bejárnia. Sorozatos mérésnél minden egyes munkadarabnál idő takarítható meg, így a gyorsorsó nem csupán kényelmi extra, hanem valódi termelékenységi előny.

Racsnis dob az egyenletes mérőerőért

A mikrométer racsnis dobmechanizmussal rendelkezik, amely segít a stabil és ismételhető mérőerő biztosításában akár egykezes használat mellett is.

A gyártó által megadott mérőerő 7–12 N. Ez különösen fontos precíziós mérésnél, ahol a túl nagy vagy eltérő szorítóerő mérési eltérést okozhat.

IP65 Coolant Proof kivitel ipari környezethez

A 293-141-40 IP65 védettségű és Coolant Proof kialakítású, ezért porosabb, nedvesebb vagy fröccsenő hűtőfolyadékot tartalmazó műhelyi környezetben is biztonságosabban használható.

Ez különösen gép melletti gyártásközi ellenőrzéseknél jelent előnyt, ahol a mérőeszköz rendszeresen találkozhat a megmunkálási környezet szennyeződéseivel.

Kétirányú Digimatic S1 adatkapcsolat

A mikrométer kétirányú Digimatic S1 interfésszel rendelkezik. A mérési adatok kompatibilis rendszerbe továbbíthatók, ugyanakkor bizonyos műszerfunkciók és eszközadatok PC-ről is kezelhetők.

Ez különösen hasznos dokumentált minőségellenőrzésnél, SPC rendszereknél és olyan gyártási folyamatokban, ahol a kézi adatbevitel csökkentése vagy kiváltása a cél.

Referencia rúd a 25–50 mm-es tartományhoz

A 25–50 mm-es modellhez a gyártó referencia rudat is biztosít, amely a műszer ellenőrzéséhez és referenciahelyzetének beállításához használható.

Ez különbség a 0–25 mm-es 293-140-40 modellhez képest, amelyhez a tartomány kezdőpontja miatt nincs szükség külön referencia rúdra.

Milyen feladatokra ajánlható?

• külső átmérők precíz mérésére,
• 25–50 mm közötti tengelyek és csapok ellenőrzésére,
• anyagvastagság mérésére,
• precíziós alkatrészek sorozatos ellenőrzésére,
• gyártásközi minőségellenőrzésre,
• SPC és digitális mérési adatgyűjtéshez,
• hűtőfolyadékos ipari környezetben történő méréshez.

Ha a 25–50 mm-es tartományban rendszeresen végzünk precíziós ellenőrzéseket, a QuantuMike gyors orsómozgása és adatkapcsolata különösen jól kihasználható. Ilyen felhasználás mellett a magasabb ár nem pusztán több funkciót, hanem gyorsabb és jobban dokumentálható munkafolyamatot is jelent.

Műszaki adatok

293-141-40 vagy 293-140-40?

A két modell műszaki szintje és funkciókészlete lényegében azonos. Mindkettő QuantuMike, 0,001 mm felbontású, ±1 µm pontosságú, IP65 Coolant Proof és Digimatic S1 adatkapcsolatos professzionális mikrométer.

A választást alapvetően a szükséges mérési tartomány dönti el:

• 293-140-40: 0–25 mm
• 293-141-40: 25–50 mm

A 25–50 mm-es 293-141-40 modellhez referencia rúd is tartozik, amellyel a műszer megfelelő referenciahelyzete ellenőrizhető.

További mérettartományokhoz vagy egyszerűbb kivitelhez tekintse meg mikrométereinket is.

Gyakori kérdések a Mitutoyo 293-141-40 QuantuMike mikrométerről

Mekkora a mérési tartománya?
A Mitutoyo 293-141-40 mérési tartománya 25–50 mm.

Mekkora a felbontása?
A digitális kijelzés felbontása 0,001 mm.

Mennyire pontos?
A maximális megengedett hiba ±1 µm, a modell pedig az EN ISO 3611:2023 szerinti 1. pontossági osztályba tartozik.

Miért gyorsabb a QuantuMike?
A mérőorsó menetemelkedése 2 mm/fordulat, így az orsó akár négyszer gyorsabban mozgatható a hagyományos 0,5 mm/fordulat mikrométerekhez képest.

IP65 védettségű?
Igen. A modell IP65 Coolant Proof kialakítású, így ipari műhelyi környezetben is használható.

Van adatkimenete?
Igen. Kétirányú Digimatic S1 interfésszel rendelkezik, amely kompatibilis mérési adatgyűjtő rendszerhez csatlakoztatható.

Jár hozzá referencia rúd?
Igen. A 25–50 mm-es modellhez referencia rúd tartozik.

Jár hozzá USB-kábel?
Nem. A 06AGQ001A USB-kábel külön rendelhető.
