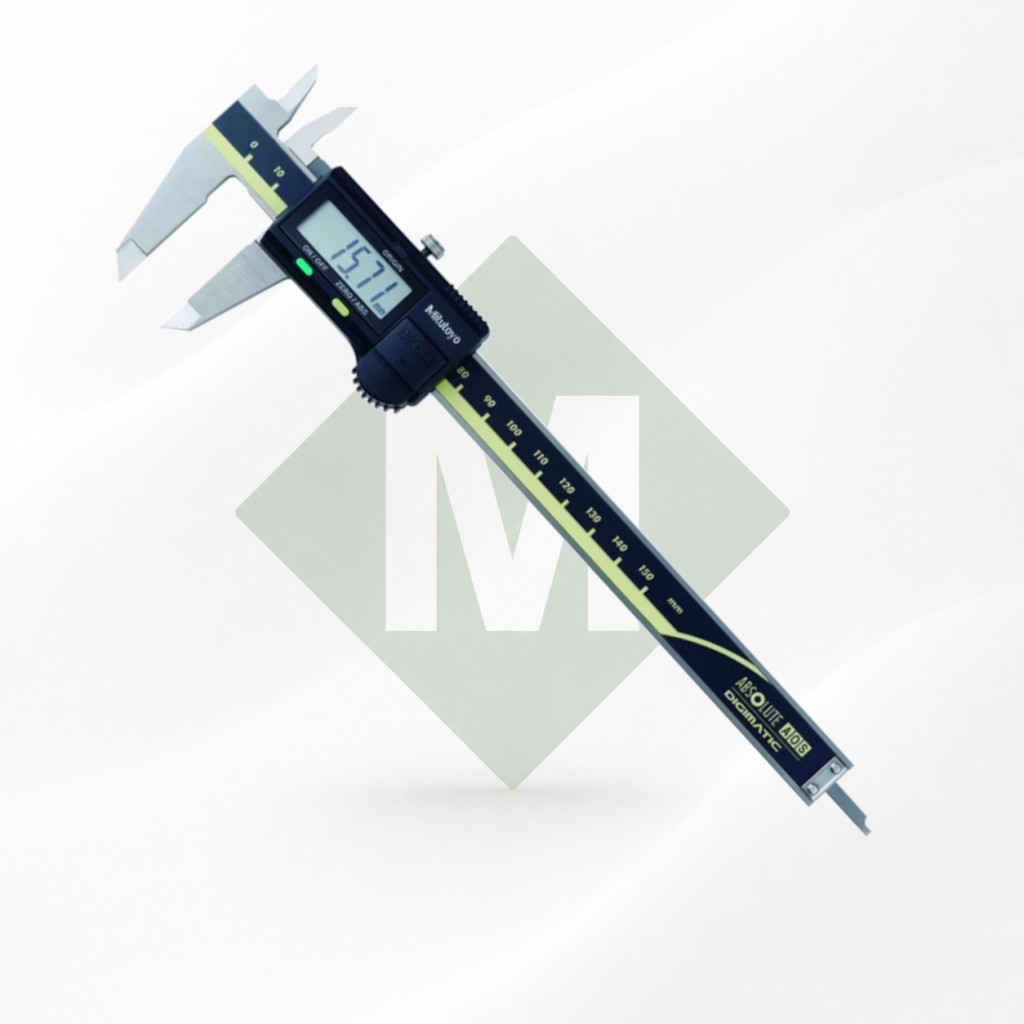

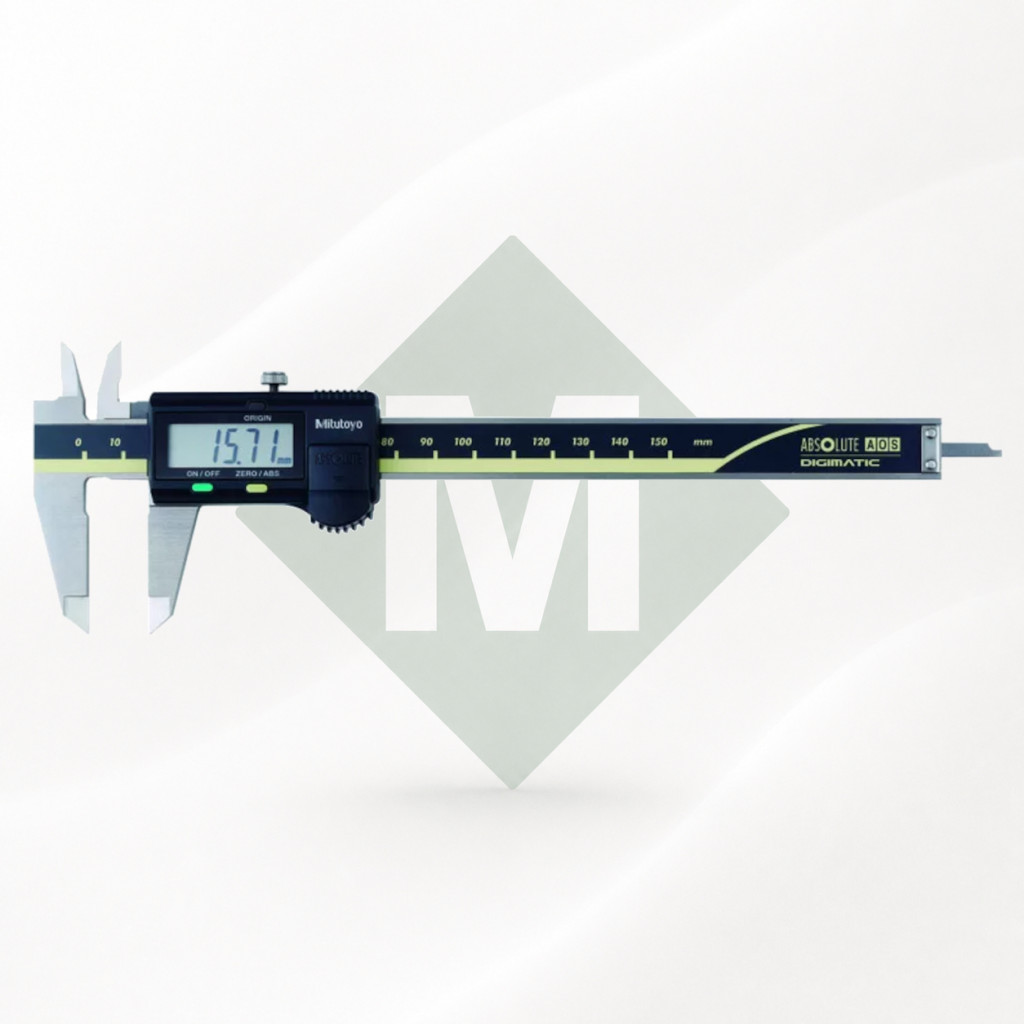

Mitutoyo 500-203-30 ABSOLUTE AOS Digimatic digitális tolómérő 0-150 mm, 0,01 mm, kerek mélységmérővel

A Mitutoyo 500-203-30 professzionális ABSOLUTE AOS Digimatic digitális tolómérő, amely 0–150 mm mérési tartománnyal, 0,01 mm felbontással és ±0,02 mm maximális megengedett hibával használható külső, belső, lépcső- és mélységmérésekhez.

A modell egyik fontos sajátossága a Ø1,9 mm-es kerek mélységmérő rúd. Ez olyan keskenyebb furatok, hornyok és bemélyedések esetén jelenthet előnyt, ahol egy hagyományos lapos mélységmérő rúd nehezebben fér hozzá a mérési ponthoz.

A 500-203-30 emellett Digimatic adatkimenettel is rendelkezik, ezért nemcsak közvetlen leolvasásra használható, hanem számítógépes vagy SPC mérési rendszerbe is integrálható.

ABSOLUTE AOS rendszer a megbízható méréshez

A Mitutoyo ABSOLUTE AOS – Advanced Onsite Sensor mérőrendszere magneto-induktív elven működik. Az AOS skála kialakítása kevésbé érzékeny a mérőlécen található porra, olajra vagy kisebb vízszennyeződésre, mint a hagyományos kapacitív rendszerek.

Az ABSOLUTE rendszer megőrzi az egyszer beállított referenciahelyzetet, így normál használat során nincs szükség minden bekapcsolás után új nullpontfelvételre.

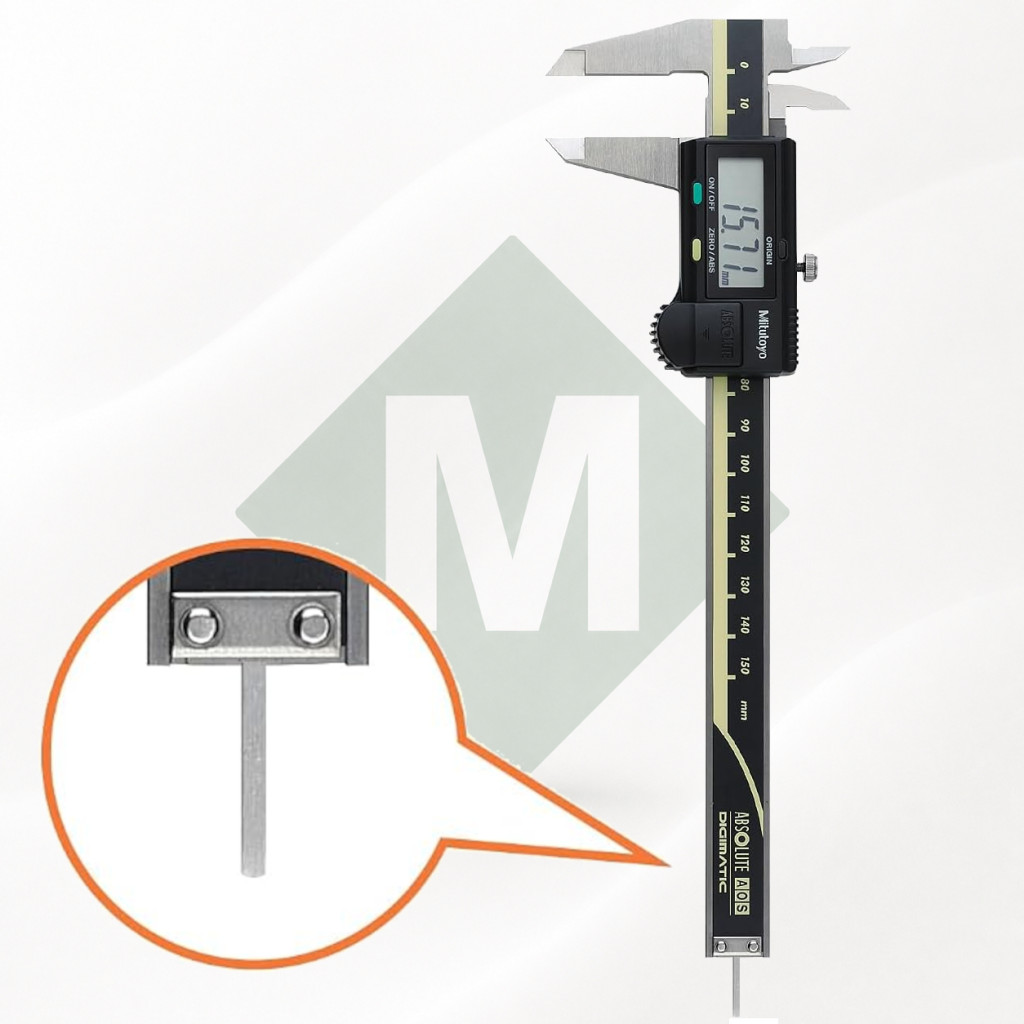

Ø1,9 mm-es kerek mélységmérő

A 500-203-30 Ø1,9 mm-es kerek mélységmérő rúddal készül. Ez a kialakítás elsősorban kisebb átmérőjű furatok és keskeny hornyok mérésénél hasznos.

Ha általános, szélesebb felületű mélységmérés a fő feladat, a lapos mélységmérő rúddal szerelt 500-161-30 lehet praktikusabb. Ha viszont gyakran kell szűkebb geometriákba benyúlni, a 500-203-30 kerek rúdja jelent valódi előnyt.

0,01 mm felbontás és ±0,02 mm mérési pontosság

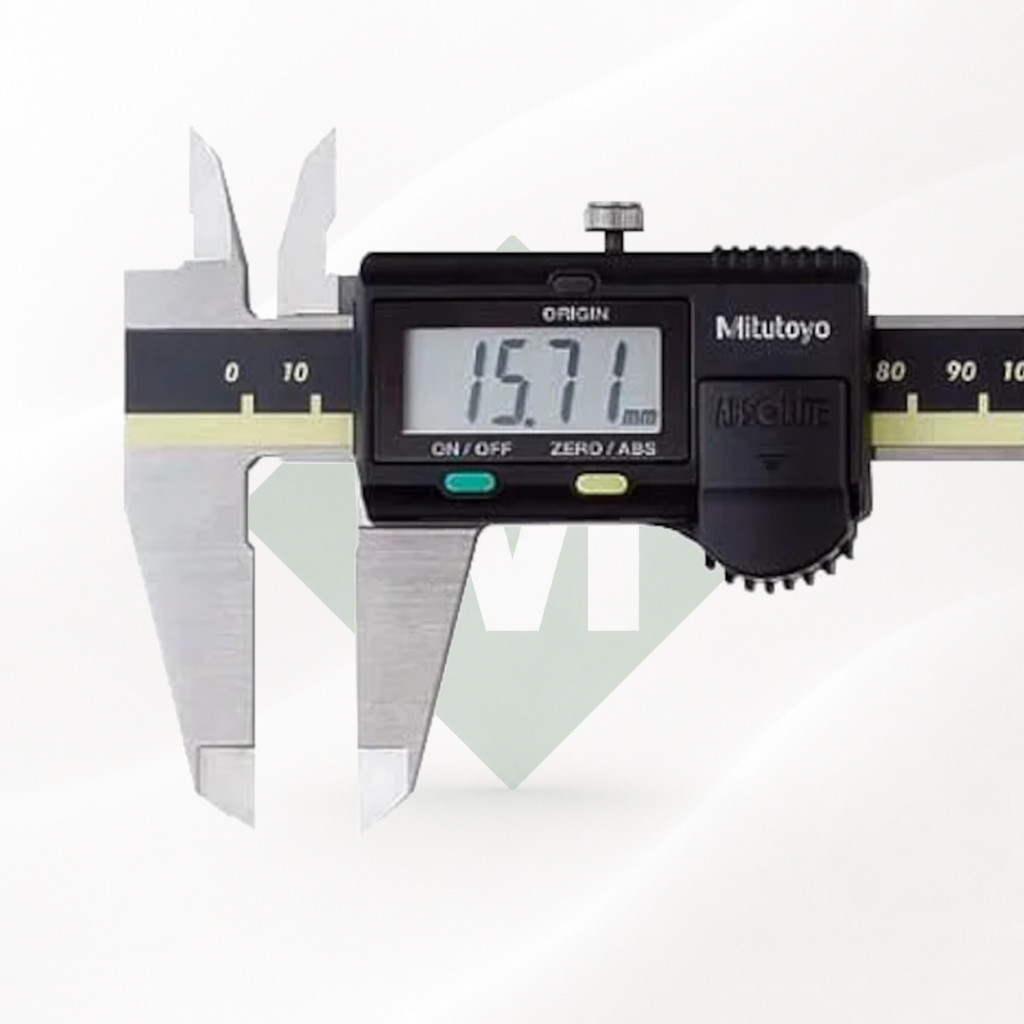

A digitális kijelző 0,01 mm-es lépésekben mutatja a mért értéket. A teljes 0–150 mm-es tartományra megadott E_MPE érték ±0,02 mm, az S_MPE érték pedig ±0,04 mm.

Ez a mérési teljesítmény jól használható általános gépészeti, gyártási, karbantartási és minőségellenőrzési feladatokra.

Digimatic adatkimenet mérési adatgyűjtéshez

A tolómérő Digimatic adatkimenettel rendelkezik. Kompatibilis Mitutoyo kábellel vagy adatgyűjtő rendszerrel a mérési eredmények közvetlenül számítógépbe vagy SPC rendszerbe továbbíthatók.

Ez sorozatmérésnél különösen hasznos, mert csökkenti a kézi adatbevitel időigényét és az elírásból származó hibák lehetőségét.

A Mitutoyo aktuális rendszerében a modellhez használható USB adatkábel például a 06AFM380C, amely külön rendelhető.

ABS és relatív mérés

A ZERO/ABS funkció segítségével a műszer abszolút és relatív mérési módban is használható. Így referenciaértékhez viszonyított eltérések gyorsan ellenőrizhetők.

A maximális válaszsebesség nincs korlátozva, ezért a csúszka gyors mozgatása sem okoz mérési pozícióvesztést.

Hosszú elemélettartam

A 500-203-30 egy SR44 elemmel működik. A gyártó normál használat mellett körülbelül 5 éves elemélettartamot ad meg.

Az alacsony elemfeszültséget a készülék külön jelzi, így az elemcsere előre tervezhető.

Milyen mérésekre használható?

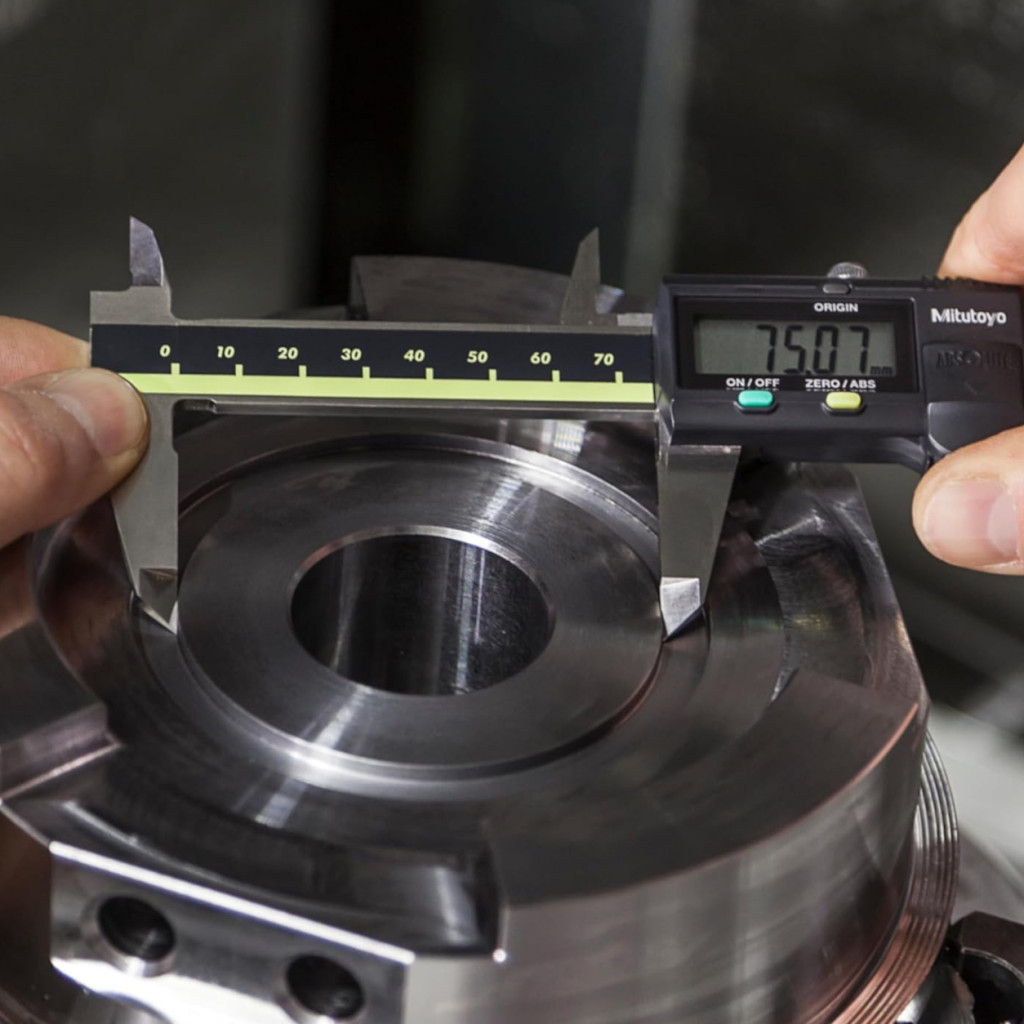

• külső méretek mérésére,
• belső méretek és furatok ellenőrzésére,
• keskeny furatok és hornyok mélységének mérésére,
• lépcsőméretek ellenőrzésére,
• gyártásközi ellenőrzésre,
• SPC és digitális adatgyűjtési feladatokra.

A 500-203-30 különösen jó választás akkor, ha a klasszikus 150 mm-es digitális tolómérő mérete megfelelő, de a mérési feladatok miatt kerek mélységmérőre és elektronikus adatátvitelre is szükség van.

Műszaki adatok

Melyik 150 mm-es Mitutoyo AOS tolómérőt válasszuk?

• 500-181-30: lapos mélységmérő, nincs adatkimenet
• 500-184-30: Ø1,9 mm kerek mélységmérő, nincs adatkimenet
• 500-161-30: lapos mélységmérő, van adatkimenet
• 500-203-30: Ø1,9 mm kerek mélységmérő, van adatkimenet

Ha keskeny furatok és hornyok mélységét is rendszeresen mérni kell, de nincs szükség adatátvitelre, a 500-184-30 megfelelő lehet. Ha ugyanehhez dokumentált mérési adatgyűjtés is szükséges, a 500-203-30 a célszerűbb választás.

További kivitelekhez tekintse meg Mitutoyo tolómérőinket is.

Gyakori kérdések a Mitutoyo 500-203-30 tolómérőről

Mekkora a mérési tartománya?
A Mitutoyo 500-203-30 mérési tartománya 0–150 mm.

Mekkora a felbontása?
A digitális kijelzés felbontása 0,01 mm.

Milyen mélységmérővel rendelkezik?
Ø1,9 mm átmérőjű kerek mélységmérő rúddal készül, amely keskenyebb furatok és hornyok esetén lehet különösen praktikus.

Van adatkimenete?
Igen. Digimatic adatkimenettel rendelkezik, így kompatibilis Mitutoyo adatgyűjtő vagy SPC rendszerhez csatlakoztatható.

Mi a különbség a 500-184-30 és a 500-203-30 között?
Mindkettő 0–150 mm-es és Ø1,9 mm-es kerek mélységmérővel készül, de a 500-203-30 rendelkezik Digimatic adatkimenettel, a 500-184-30 pedig nem.

Mi a különbség a 500-161-30 és a 500-203-30 között?
Mindkettő adatkimenetes 0–150 mm-es ABSOLUTE AOS modell. A fő különbség a mélységmérő: a 500-161-30 lapos, a 500-203-30 Ø1,9 mm-es kerek mélységmérő rúddal rendelkezik.
