Mitutoyo 511-925-20 ABSOLUTE Digimatic digitális furatmérő készlet 18-150 mm, 0,001 mm

A Mitutoyo 511-925-20 professzionális kétpontos digitális furatmérő készlet, amely 18–150 mm mérési tartományban használható furatok belső átmérőjének, ovalitásának, kúposságának és geometriai eltéréseinek nagy pontosságú ellenőrzésére.

A furatmérő rendszer pontossága 2 µm, ismételhetősége 0,5 µm. A készlethez a speciálisan furatmérésre kialakított Mitutoyo 543-310B-10 ABSOLUTE Digimatic ID-C digitális mérőóra tartozik, amely akár 0,001 mm-es felbontással jeleníti meg az eltérést.

A rendszer különösen alkalmas precíziós gépgyártásban, motor- és hengermegmunkálásnál, perselyek, csapágyfészkek és más pontos belső átmérők ellenőrzésére.

Hogyan működik a kétpontos furatmérő?

A 511-925-20 összehasonlító mérőeszköz. Használat előtt egy ismert referenciaátmérőhöz kell beállítani, például megfelelő pontosságú külső mikrométerrel vagy beállítógyűrűvel.

A referencia felvétele után a furatmérőt a vizsgált furatba helyezzük, majd enyhén előre-hátra billentve megkeressük azt a helyzetet, ahol a kijelzett érték minimumot mutat. Ez felel meg a furat tényleges átmérőjének az adott mérési síkban.

A módszerrel nemcsak a névleges átmérőtől való eltérés, hanem több magasságban és irányban végzett méréssel a kúposság és ovalitás is gyorsan ellenőrizhető.

Minimumérték-tartás kifejezetten furatméréshez

A készlethez adott 543-310B-10 ID-C digitális mérőóra egyik legfontosabb funkciója a minimumérték automatikus megtartása.

Furatmérés közben a műszert a középhelyzeten át billentjük. A legkisebb kijelzett érték felel meg a helyes átmérőnek. A minimumérték-tartás ezt automatikusan rögzíti, így nem kell a kezelőnek pontosan abban a pillanatban leolvasnia a kijelzőt.

Ez sorozatos ellenőrzésnél különösen nagy előny: gyorsítja a mérést és csökkenti a leolvasásból adódó bizonytalanságot.

18–150 mm széles mérési tartomány

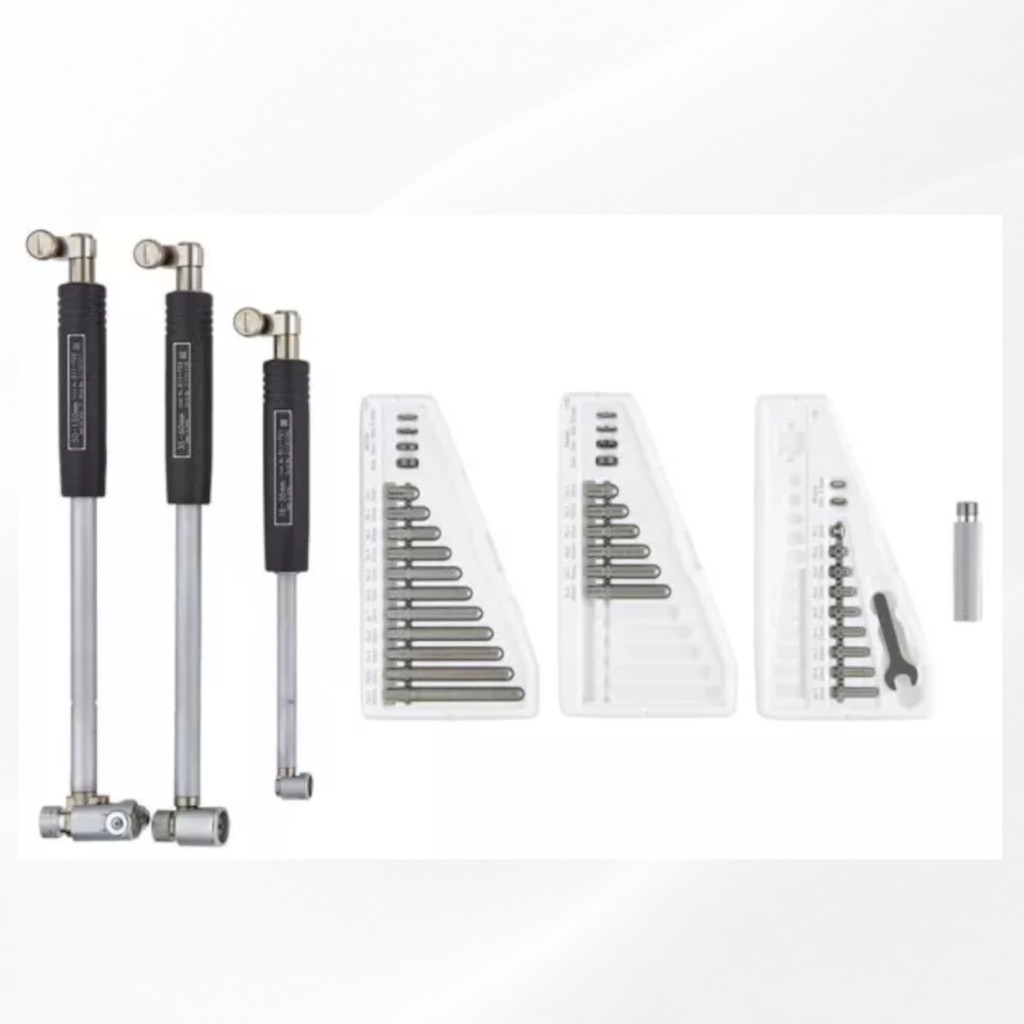

A készlet 18–150 mm közötti furatok ellenőrzésére használható. A különböző mérési tartományokhoz cserélhető mérőcsapok és távtartók tartoznak.

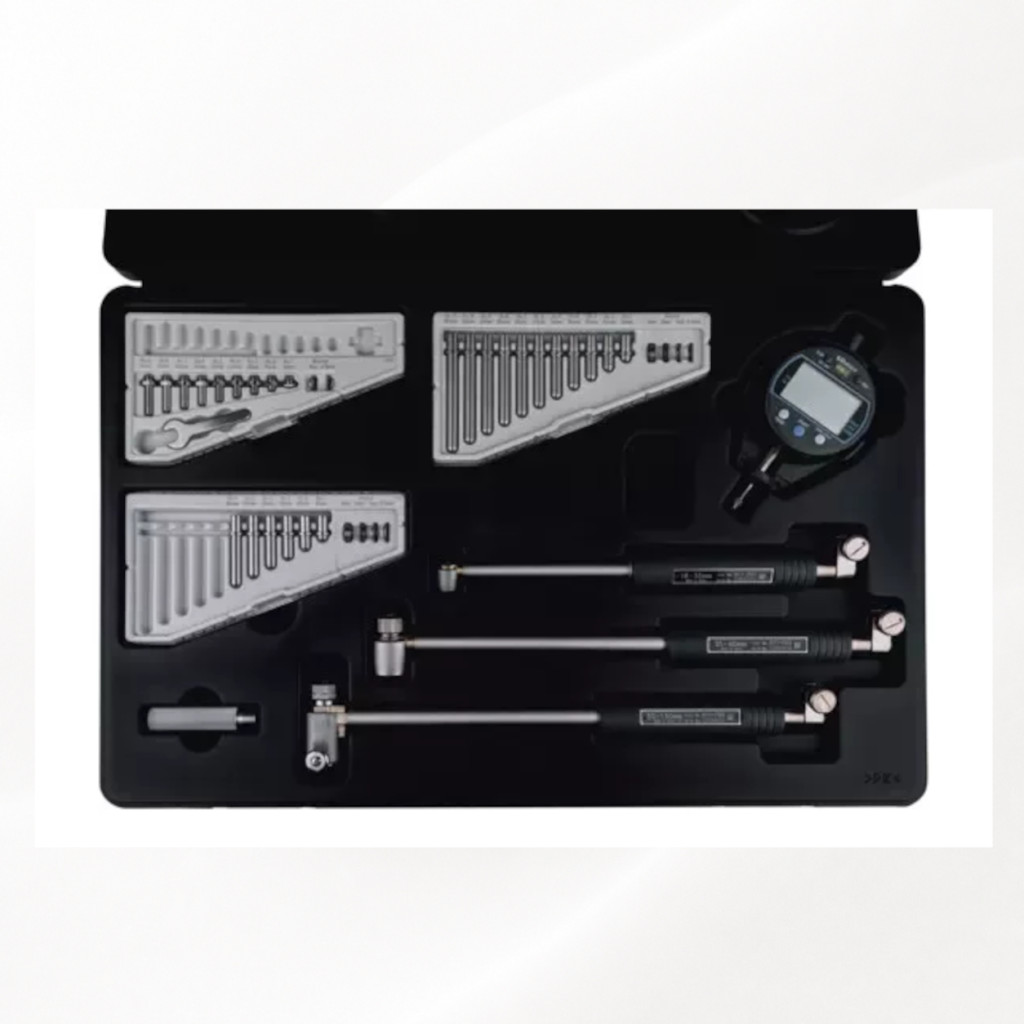

A készlet összesen 26 cserélhető mérőelemet és egy hosszabbítót tartalmaz, ezért egyetlen rendszerrel széles belső átmérő-tartomány fedhető le.

A mérési mélység a használt mérőfejtől függően 100 vagy 150 mm.

Automatikus központosítás

A Mitutoyo 511-es sorozat központosító híddal segíti a mérőfej megfelelő helyzetbe állását a furatban.

Ez lényegesen egyszerűbbé teszi a mérési pont megtalálását, és hozzájárul az ismételhető eredményekhez, különösen sorozatos munkadarab-ellenőrzés esetén.

Keményfém mérőfelületek

A mérési pont és a megfelelő tartományokban alkalmazott fix mérőcsapok keményfémből készülnek. A keményfém nagy kopásállósága fontos előny olyan mérőeszköznél, amelynek érintkezőfelülete rendszeresen végighalad a furat falán.

A kopásálló mérőfelületek segítenek abban, hogy a műszer intenzív ipari használat mellett is hosszú ideig megőrizze mérési tulajdonságait.

Hőszigetelő kialakítású markolat

A furatmérő markolata üreges kialakítású, amely a gyártó adatai szerint körülbelül 50%-kal csökkenti a kezelő kezéből a mérőrendszerbe jutó hő hatását.

Mikrométeres nagyságrendű mérésnél már a műszer felmelegedése is mérhető eltérést okozhat, ezért ez nem pusztán kényelmi megoldás, hanem a stabil mérési eredményt segítő konstrukciós részlet.

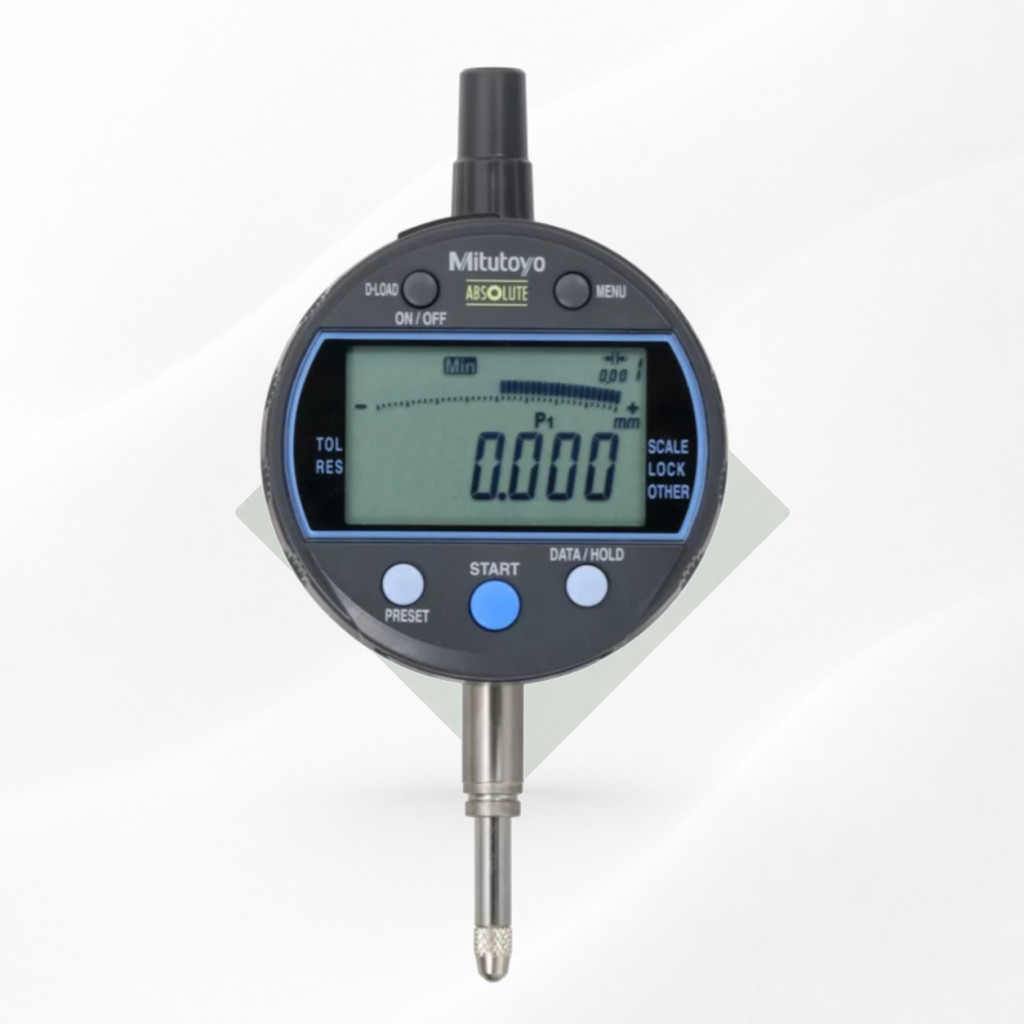

ABSOLUTE Digimatic ID-C digitális kijelző

A készlethez tartozó 543-310B-10 kifejezetten furatmérők számára kialakított digitális indikátor.

Felbontása választható:

• 0,001 mm
• 0,01 mm

A mérőóra saját pontossága ±0,003 mm, mérési tartománya 12,7 mm, és ABSOLUTE lineáris encoderrel működik.

A nagyméretű LCD mellett analóg sávkijelzés is rendelkezésre áll, amely gyors vizuális visszajelzést ad a referenciaértékhez képesti eltérésről.

Három referenciaérték és tűrés tárolható

A digitális mérőóra akár három különböző referenciaértéket és hozzájuk tartozó alsó/felső tűréshatárokat képes tárolni.

Ez különösen hasznos akkor, ha ugyanazon mérőeszközzel több különböző névleges furatátmérőt ellenőriznek rendszeresen.

A GO / ±NG tűréskiértékelés segítségével a kijelző gyorsan visszajelzi, hogy a mért érték a beállított határértékeken belül található-e.

Digimatic adatkimenet mérési adatgyűjtéshez

A 543-310B-10 Digimatic adatkimenettel rendelkezik, ezért a mérési eredmények kompatibilis Mitutoyo rendszerrel közvetlenül számítógépbe vagy SPC rendszerbe továbbíthatók.

Vezetékes USB adatátvitelhez például a 06AFM380F kábel, vezeték nélküli rendszerhez pedig megfelelő U-WAVE egységek használhatók. Ezek külön rendelhető tartozékok.

Milyen feladatokra használható?

• furatok pontos belső átmérőjének mérésére,
• ovalitás ellenőrzésére,
• kúposság vizsgálatára,
• perselyek és csapágyfészkek mérésére,
• hengerek és precíziós gépalkatrészek ellenőrzésére,
• gyártásközi minőségellenőrzésre,
• SPC és dokumentált mérési feladatokra.

A Mitutoyo 511-925-20 különösen akkor jó választás, ha széles, 18–150 mm-es tartományban kell rendszeresen nagy pontosságú furatmérést végezni, és fontos a gyors minimumkeresés, a digitális kiértékelés és a mérési adatok továbbításának lehetősége.

Műszaki adatok

511-921-20, 511-922-20 vagy 511-925-20?

A három 18–150 mm-es készlet ugyanarra az alap furatmérő rendszerre épül, a legfontosabb különbséget a hozzájuk adott mérőóra jelenti.

• 511-921-20: 2046AB analóg mérőóra, 0,01 mm osztás
• 511-922-20: 2109AB-10 nagyfelbontású analóg mérőóra, 0,001 mm osztás
• 511-925-20: 543-310B-10 ABSOLUTE Digimatic digitális mérőóra, 0,001 mm felbontás, minimumérték-tartás, tűréskiértékelés és adatkimenet

Ha általános furatméréshez keresünk egyszerű és robusztus megoldást, a 511-921-20 lehet elegendő. Nagyobb felbontási igénynél az analóg 511-922-20 jelent előrelépést.

A 511-925-20 akkor mutatja meg igazán az előnyét, ha rendszeresen kell sorozatban mérni, gyorsan megtalálni a minimumértéket, tűrést értékelni vagy az adatokat elektronikusan továbbítani.

További kivitelekhez tekintse meg furatmérőinket is.

Gyakori kérdések a Mitutoyo 511-925-20 furatmérőről

Mekkora furatok mérhetők vele?
A készlet 18–150 mm közötti belső átmérők ellenőrzésére használható.

Közvetlenül kijelzi a furat abszolút átmérőjét?
A furatmérő alapvetően összehasonlító mérőrendszer. Használat előtt ismert méretre kell beállítani, majd a kijelző a referenciaértéktől való eltérést mutatja. A digitális mérőóra preset funkcióival a névleges érték kezelése megkönnyíthető.

Miért kell a furatmérőt mozgatni a furatban?
A mérőfejet enyhén billentve keressük meg a furat tengelyére merőleges helyzetet. Ebben a pontban jelenik meg a minimumérték, amelyet a digitális mérőóra automatikusan képes megtartani.

Lehet vele ovalitást mérni?
Igen. Azonos mélységben több irányban végzett mérésből megállapítható a furat ovalitása.

Lehet vele kúposságot vizsgálni?
Igen. Különböző mélységekben végzett mérésekkel ellenőrizhető, hogyan változik a furat átmérője.

Milyen mérőóra jár hozzá?
A készlet a Mitutoyo 543-310B-10 ABSOLUTE Digimatic ID-C digitális, kifejezetten furatmérésre kialakított mérőórát tartalmazza.

Van adatkimenete?
Igen. A digitális mérőóra Digimatic adatkimenettel rendelkezik, ezért kompatibilis USB vagy U-WAVE adatgyűjtő rendszerhez csatlakoztatható.

Miért jobb a digitális változat az analóg készletnél?
A legnagyobb gyakorlati előny a minimumérték automatikus megtartása, a tűréskiértékelés és az adatátvitel. Sorozatos ellenőrzésnél ezek jelentősen gyorsíthatják a munkát.
