NetGeeks NL70 TDR kábelhossz-tesztelő – Professzionális hálózati diagnosztika és hibakeresés
Míg az alapszintű tesztelők csupán a helyes bekötést (érpárokat) ellenőrzik, az NL70 egy beépített, fejlett TDR (Time Domain Reflectometry) technológiát használ. Ez a technológia radar elven mér: egy elektromos impulzust küld a kábelbe, és a visszaverődés idejéből hajszálpontosan megmondja a kábel teljes hosszát, vagy kábelszakadás, rövidzárlat esetén méterre pontosan jelzi a hiba távolságát (pl. „szakadás a 42. méteren”). A műszer emellett képes a PoE (Power over Ethernet) hálózatok diagnosztikájára, valamint tartalmaz egy hanggenerátoros keresőszondát (vevőegységet) is, amellyel a falban vagy egy hatalmas kábelkötegben is azonnal megtalálható a keresett vezeték.
A strukturált informatikai és távközlési hálózatok kiépítésekor, valamint hibaelhárításakor a legidőigényesebb feladat a rejtett kábelsérülések helyének meghatározása. Az NetGeeks NL70 digitális hálózati tesztelő egy olyan professzionális diagnosztikai rendszer, amely a legfejlettebb **TDR (Time Domain Reflectometry)** technológiát használja. A műszer elektromos mérőimpulzusok kibocsátásával és azok visszaverődésének elemzésével képes hajszálpontosan meghatározni a rézalapú vezetékek hosszát, valamint kábelszakadás vagy rövidzárlat esetén **méterre pontosan megmutatja a hiba helyét**. Nem kell többé falakat vésni vagy találomra kábelcsatornákat megbontani!

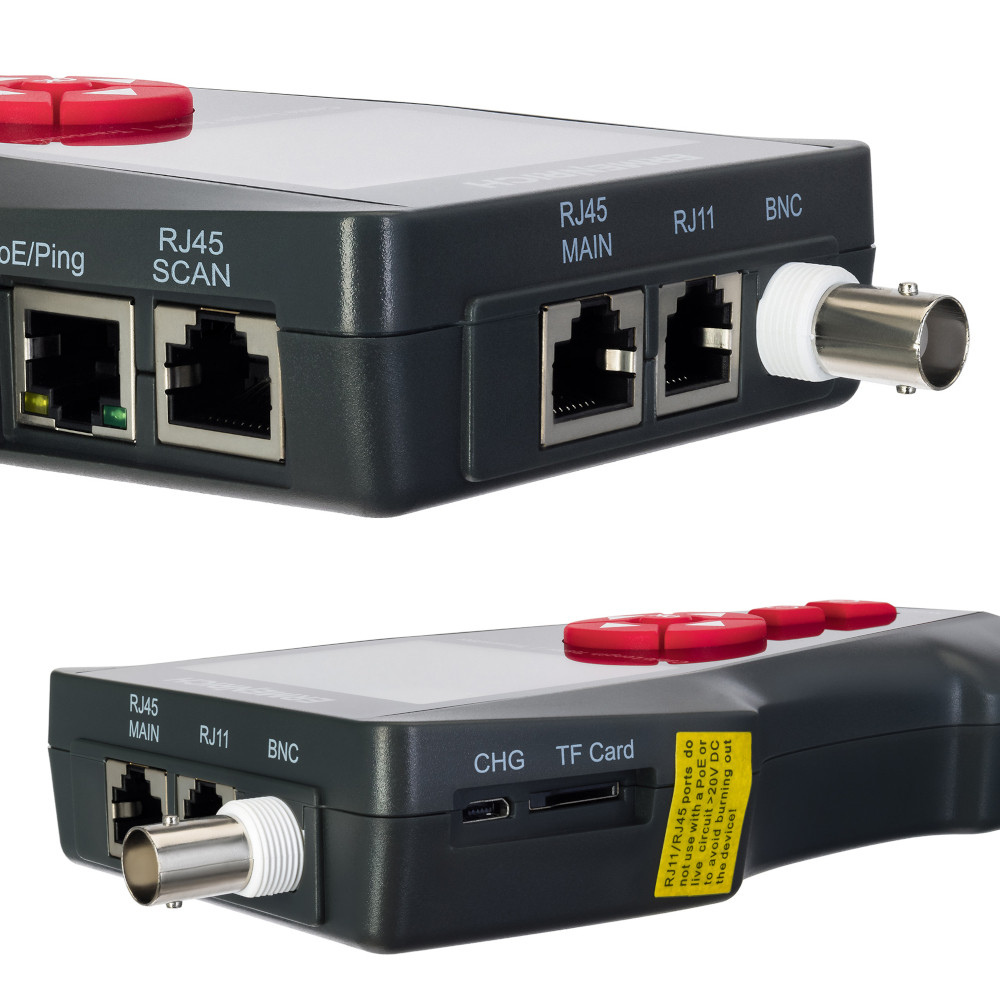

Az NL70 egy univerzális mérőállomás, amely támogatja az **RJ45 (LAN - Cat5e, Cat6, Cat6a, Cat7)**, az **RJ11 (telefon)**, valamint a **koaxiális (BNC)** kábelek teljes körű tesztelését. A csomagban található távoli terminálok (Remote egységek) segítségével a hálózatok végpontjai közötti folytonosság és a helyes érbekötés (Wiremap) rendkívül gyorsan ellenőrizhető.
Hanggenerátoros vezetékkeresés és falon belüli nyomkövetés

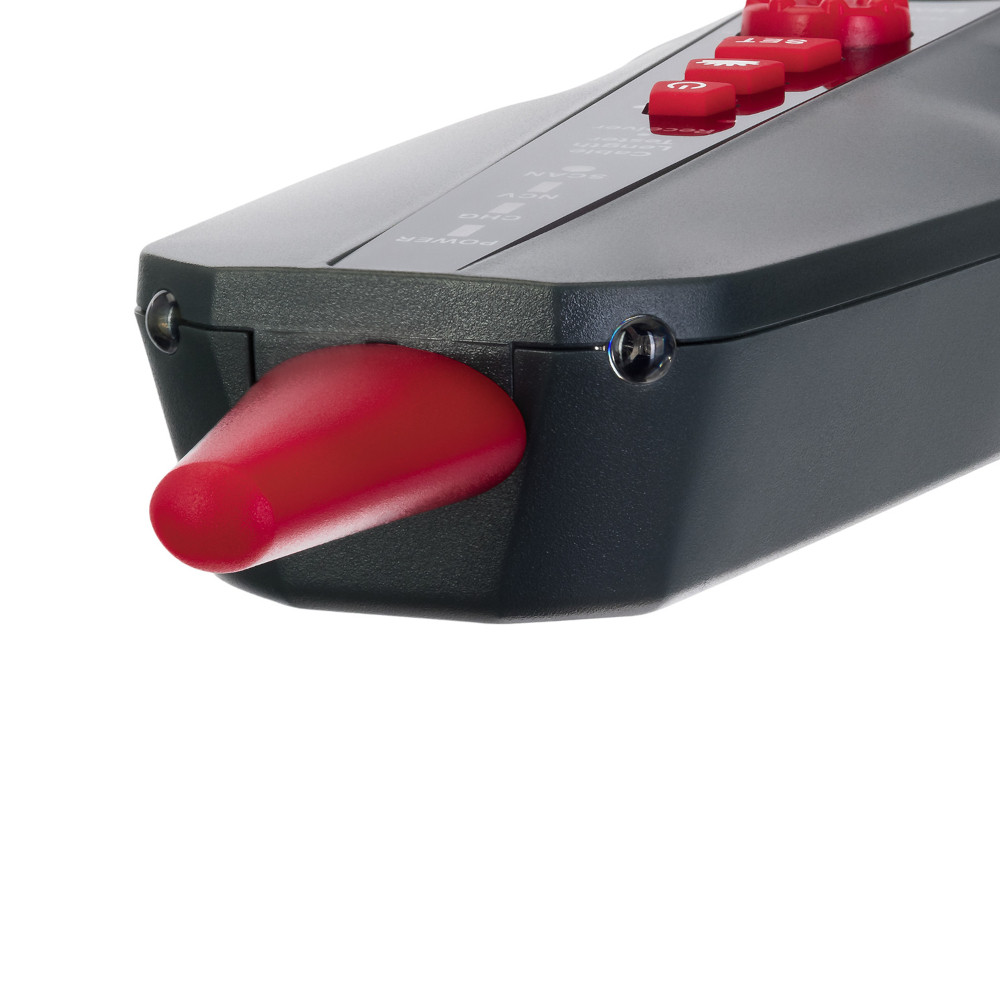

A készlet részét képezi egy ergonomikus **induktív keresőszonda (vevőegység)**. A főegység digitális vagy analóg hangjelet generál a vizsgált kábelen, amelyet a keresőszonda a falon, gipszkartonon vagy akár egy sűrű kábelkötegen keresztül is képes érzékelni. Ezzel a funkcióval pillanatok alatt azonosítható egy konkrét vezeték a rendezőszekrényben (patch panel), vagy követhető a kábel pontos nyomvonala a falban anélkül, hogy meg kellene bontani a burkolatot.
PoE (Power over Ethernet) hálózatok vizsgálata
A modern IP-kamerarendszerek, VoIP telefonok és Wi-Fi hozzáférési pontok szinte kivétel nélkül PoE tápellátást használnak. Az Ermenrich NetGeeks NL70 képes az aktív hálózati leágazásokon **PoE tesztet** végezni: azonosítja a tápellátást biztosító lábakat (érpárokat), kijelzi a pontos feszültségszintet, valamint meghatározza a PoE típusát (szabványos Midspan/Endspan vagy nem szabványos passzív PoE), garantálva az aktív hálózati eszközök biztonságos csatlakoztatását.
Főbb előnyök
- TDR technológiás mérés: Rendkívül pontos kábelhossz-mérés és a kábelszakadások, zárlatok távolságának mértékegységes (méter) kijelzése.
- 3-féle kábeltípus támogatása: RJ45 számítástechnikai, RJ11 telefonos és BNC koaxiális hálózatokhoz egyaránt használható.
- Érpár-térkép (Wiremap) funkció: Azonnal kimutatja a fordított bekötést, a keresztbefutó szálakat, a szakadásokat és a zárlatokat.
- Aktív PoE diagnosztika: Feszültségmérés, polaritás- és kapcsolótípus-meghatározás az ethernet hálózaton.
- Ping és Port Flash funkciók: Segít azonosítani az aktív hálózati portokat a switch-en a port LED-jének villogtatásával.
- Nagy méretű LCD kijelző: A beépített háttérvilágításnak köszönhetően a mérési grafikonok és adatok sötét környezetben is könnyen leolvashatók.
- 5 év kiterjesztett gyártói garancia: A Levenhuk Ermenrich csoport által szavatolt ipari megbízhatóság.
Mire használható?
- Informatikai hálózatok (LAN), irodaházak strukturált kábelezésének kiépítés utáni tanúsítására,
- Falon belüli kábelszakadások, rágcsálók okozta sérülések vagy zárlatok pontos helyének lokalizálására,
- Ismeretlen nyomvonalú vezetékek keresésére falakban, álmennyezetekben vagy jelöletlen kábelkorbácsokban,
- IP-kamerák és hálózati eszközök PoE tápellátásának ellenőrzésére és feszültségmérésére,
- Koaxiális kábelrendszerek (CCTV, antenna) és telefonvonalak fizikai tesztelésére.
Műszaki adatok
| Gyártói cikkszám / Cikkszám |
78582 (Ermenrich NetGeeks NL70) |
| Márka / Gyártó |
Ermenrich (Levenhuk csoport) |
| Szavatosság |
5 év |
| Készülék típusa |
TDR Kábelhossz-tesztelő és hálózati analizátor készlet |
| Támogatott kábeltípusok |
RJ45 (STP/UTP Cat5e, Cat6, Cat6a, Cat7), RJ11, Koaxiális (BNC) |
| Mérési technológia |
TDR (Time Domain Reflectometry) impulzus-reflexiós módszer |
| Kábelhossz mérési tartomány |
1 m-től egészen 1000 m-ig (típustól függően) |
| Hosszúságmérés pontossága |
±1% + 1m (kalibrálás után) |
| Vezetéknyomkövető mód |
Digitális / Analóg hanggenerátoros keresőszondával |
| PoE teszt funkció |
DC 5–60 V (feszültség, polaritás, PSE típus azonosítás) |
| Hálózati funkciók |
Érpár-térkép (Wiremap), Port Flash (switch port keresés) |
| Kijelző |
Monokróm mátrix LCD kijelző, kapcsolható háttérvilágítással |
| Tápellátás |

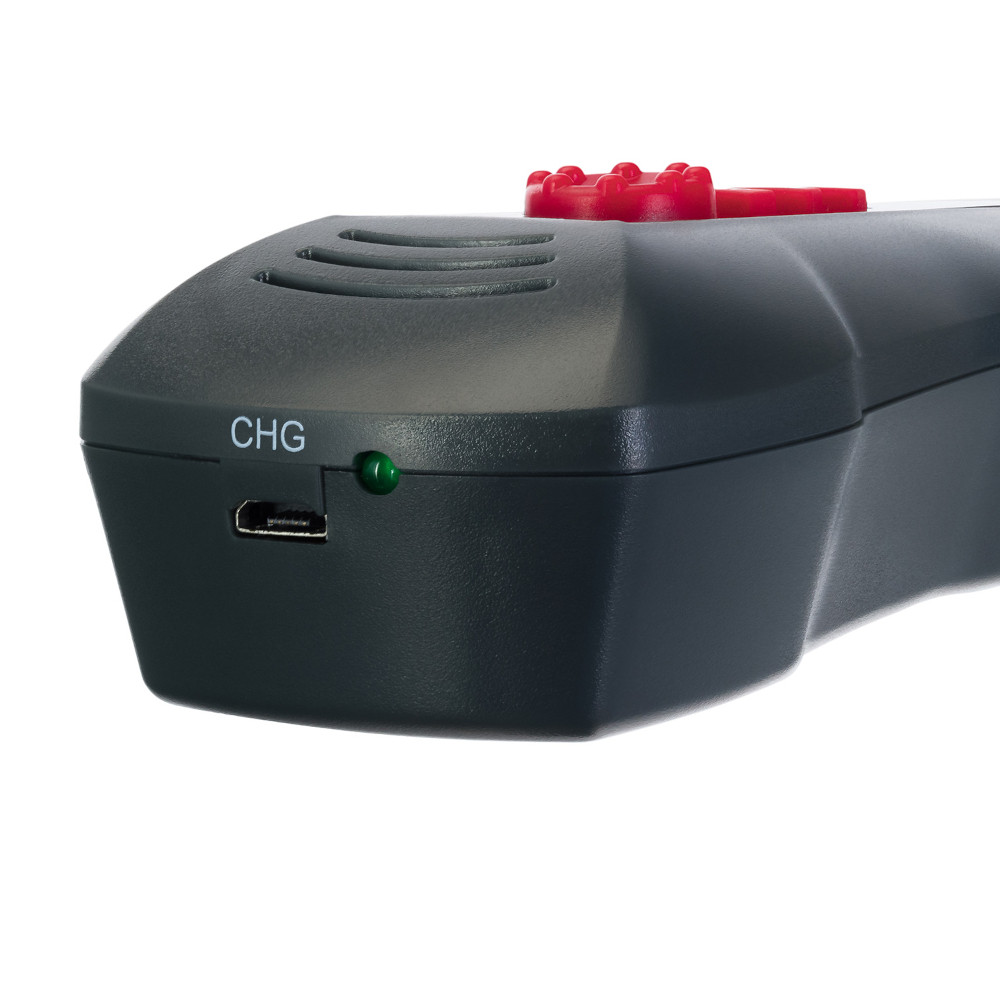

Beépített újratölthető lítium akkumulátor (főegység és vevő) C-típusú USB porttal |
| Energiatakarékosság |
Automatikus kikapcsolás funkció, lemerülő akkumulátor kijelzés |
| Szállítási súly / Csomag méret |
0.89 kg / 24 x 18 x 8 cm |

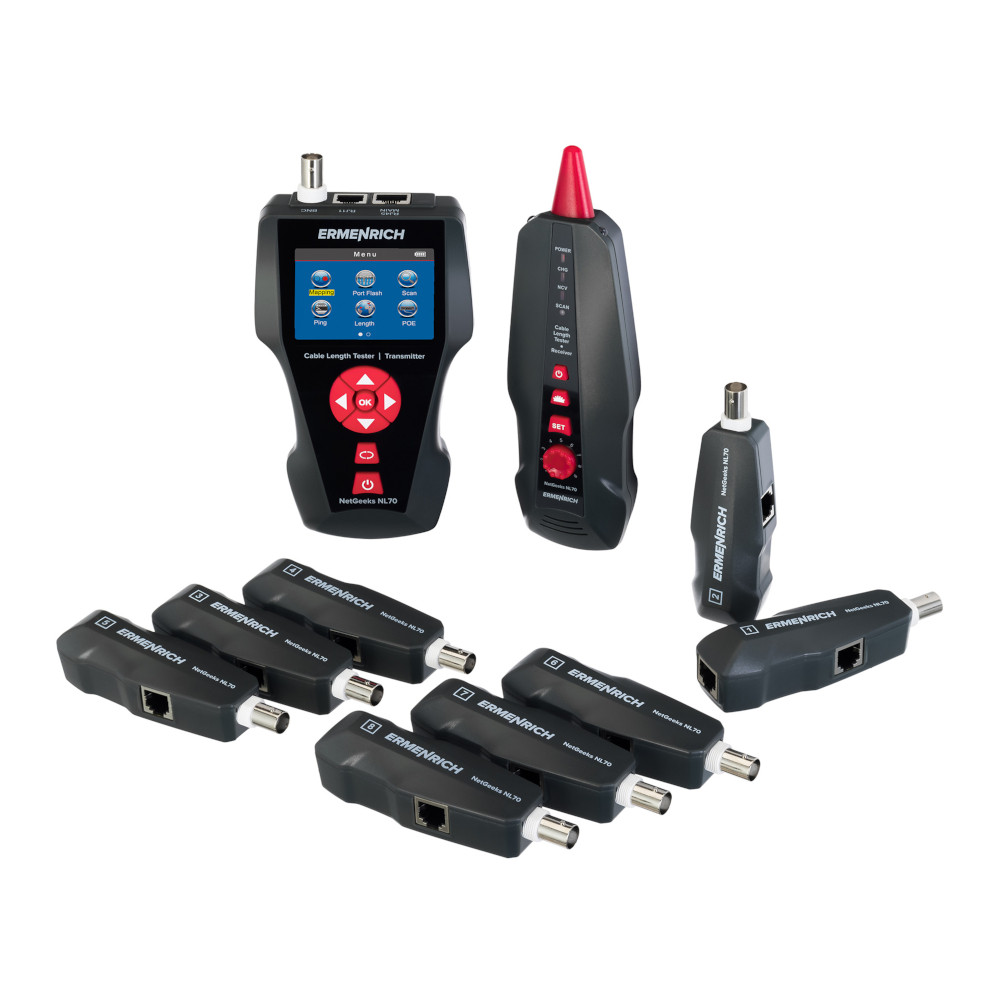

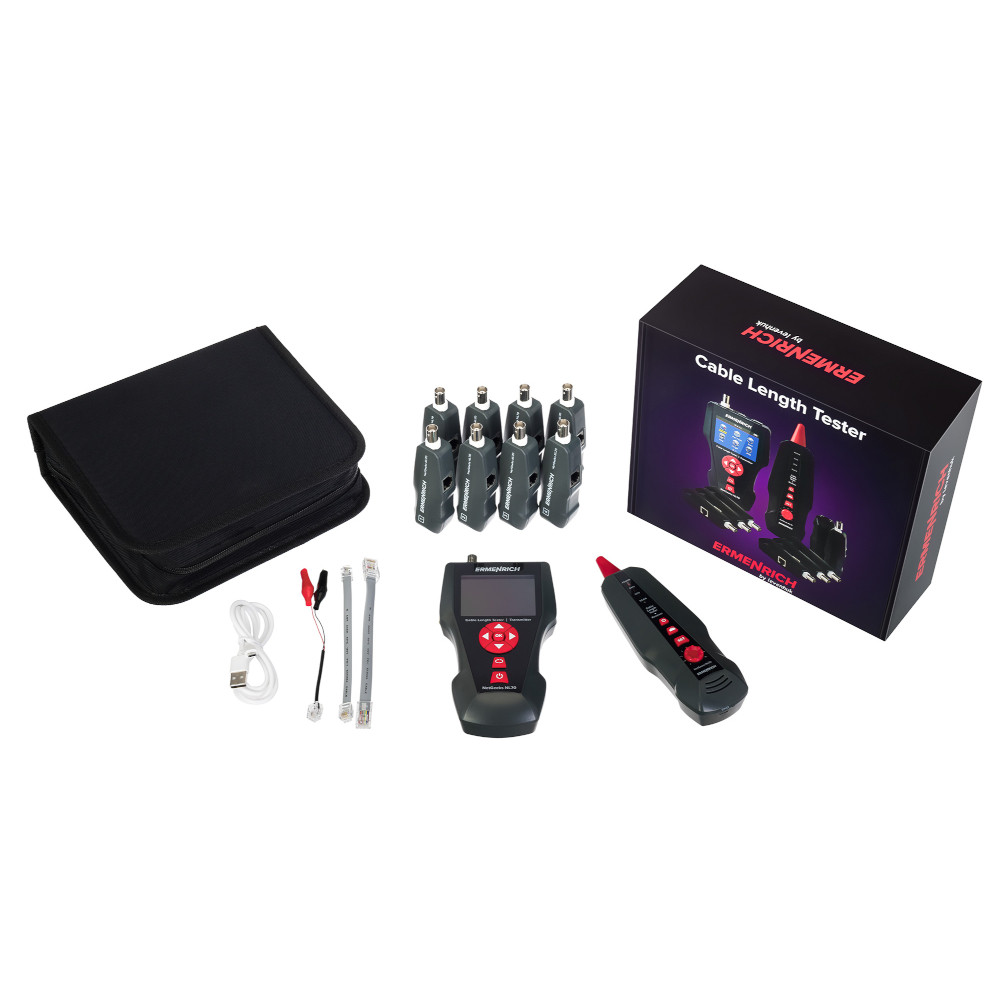

A készlet tartalma

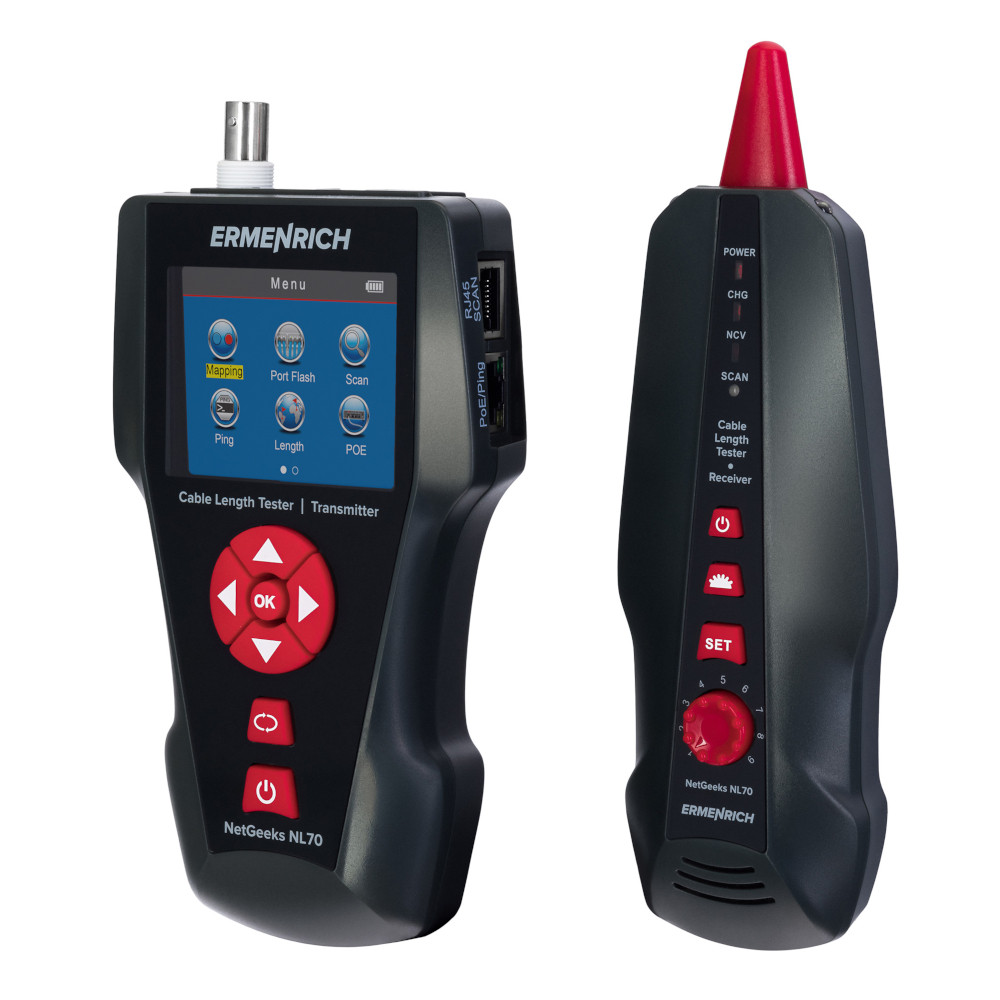

- Ermenrich NetGeeks NL70 TDR hálózati tesztelő főegység
- Hanggenerátoros vezetékkereső szonda (vevőegység)
- Távoli terminál (Remote adapter) az érpártérkép méréséhez
- Mérőkábel készlet (RJ45, RJ11, krokodilcsipeszes adapter)
- C-típusú USB töltőkábel

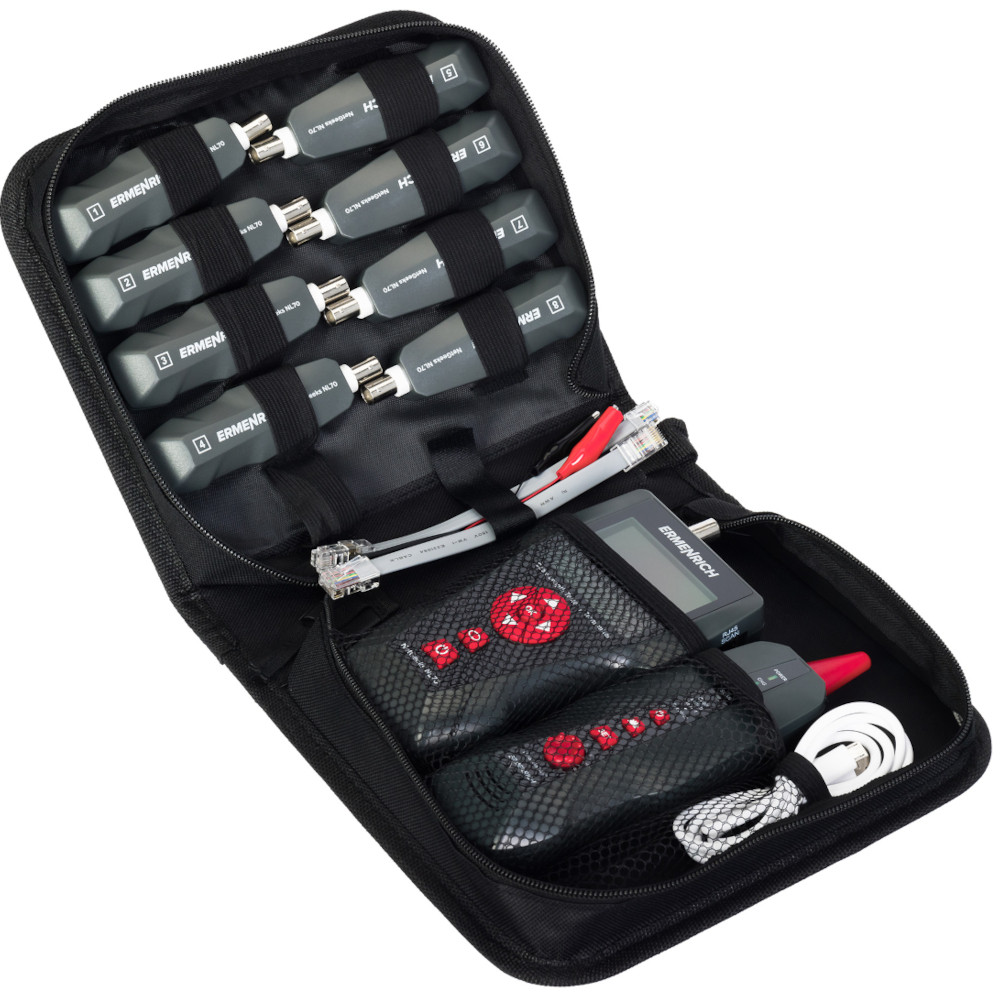

- Strapabíró, gyöngyvászon hordozótáska a teljes szett védelmére
- Használati útmutató és garanciajegy
Az NetGeeks NL70 a hálózatszerelők nehézfegyverzete. A TDR-alapú kábelhossz-mérésnek köszönhetően a kábelszakadások helye nem tippverseny többé, hanem centiméterre pontos adat. A beépített PoE analizátor, a switch-port villogtató és a falon át is működő hanggenerátoros nyomkövető szonda miatt ez a komplett készlet zseniális befektetés minden professzionális hálózati szakember számára – a Levenhuk csoport által garantált 5 éves szavatossággal.
