PCE-RAM 10 adatgyűjtős Geiger-számláló és sugárzásmérő, alfa/béta/gamma/röntgen, Bluetooth

A radioaktív sugárzás vizsgálatánál sokszor nem elegendő egy egyszerű „van vagy nincs sugárzás” jelzés. Ipari, laboratóriumi vagy környezetvédelmi feladatnál szükség lehet a dózisteljesítmény pontosabb követésére, impulzusszámlálásra, hosszabb mérési sorozatok tárolására és a mért adatok számítógépes kiértékelésére is. A PCE-RAM 10 erre a komplexebb felhasználásra készült.

A készülék alfa-, béta-, gamma- és röntgensugárzás érzékelésére alkalmas halogénkompenzált Geiger-Müller számlálócsővel. A pillanatnyi dózisteljesítmény mellett CPS és CPM impulzusszámlálásra, kumulált dózis mérésére és 2000 mérési érték tárolására is képes. Bluetooth-kapcsolaton keresztül a mérési eredmények valós időben továbbíthatók PC-re, ahol a mellékelt szoftver segítségével feldolgozhatók és dokumentálhatók.

PCE-RAM 10 professzionális Geiger-Müller sugárzásmérő

A PCE-RAM 10 hordozható radioaktivitásmérő alfa-, béta-, gamma- és röntgensugárzás érzékelésére.

A készülék jól használható:

• laboratóriumi mérésekhez,
• ipari sugárzásellenőrzéshez,
• fémipari és hulladékellenőrzési feladatokhoz,
• ásványok és minták vizsgálatához,
• környezetvédelmi mérésekhez,
• oktatási demonstrációkhoz,
• hosszabb idejű sugárzás-adatgyűjtéshez.

Alfa-, béta-, gamma- és röntgensugárzás

A PCE-RAM 10 egyik fontos előnye, hogy nem kizárólag gamma- és röntgensugárzás mérésére alkalmas.

A készülék az alábbi ionizáló sugárzástípusokat érzékeli:

• alfa-sugárzás: kb. 4 MeV energiától,
• béta-sugárzás: kb. 0,2 MeV energiától,
• gamma-sugárzás: kb. 0,02 MeV energiától,
• röntgensugárzás: kb. 0,02 MeV energiától.

0,01–1000 µSv/h dózisteljesítmény

A dózisteljesítmény mérési tartománya 0,01 és 1000 µSv/h között van.

A felbontás 0,01 µSv/h, így a készülék a természetes háttérsugárzás környezetében is használható változások követésére.

A gyártó a természetes környezeti sugárzás tipikus szintjeként 0–0,2 µSv/h tartományt említ.

CPM és CPS impulzusszámlálás

A Geiger-Müller detektor minden érzékelt ionizáló eseménynél elektromos impulzust generál.

A PCE-RAM 10 ezeket közvetlenül is képes számlálni:

• CPM: 0–30 000 impulzus/perc,
• CPS: 0–5000 impulzus/másodperc.

Az impulzusszám különösen hasznos lehet összehasonlító méréseknél, kisebb aktivitásváltozások követésénél vagy ismert referenciaforrások vizsgálatánál.

Kumulált sugárdózis mérés

A készülék nemcsak a pillanatnyi sugárzási intenzitást mutatja, hanem egy adott időszak alatt felhalmozódó dózist is méri.

A kumulált dózis mérési tartománya:

0,001 µSv – 9999 Sv.

Ez lehetővé teszi hosszabb idejű sugárzási folyamatok követését is.

2000 mérési értékes belső memória

A PCE-RAM 10 belső memóriájában legfeljebb 2000 mérési érték tárolható.

A tárolás történhet:

• manuálisan,
• automatikusan.

Így a készülék önálló adatgyűjtőként is használható, nem szükséges minden mérés alatt számítógéphez csatlakoztatni.

Bluetooth adatátvitel

A készülék Bluetooth interfésszel rendelkezik.

A mérési adatok Bluetooth-kapcsolaton keresztül valós időben továbbíthatók számítógépre.

Ez lehetővé teszi például:

• a mérési folyamat élő követését,
• grafikonos kiértékelést,
• mérési eredmények dokumentálását,
• hosszabb időtartamú mérések feldolgozását.

PC-s kiértékelő szoftver

A PCE-RAM 10 gyári kiértékelő szoftverrel kerül forgalomba.

A szoftver segítségével:

• a mérési értékek valós időben megjeleníthetők,
• az adatok rögzíthetők,
• mérési sorozatok elemezhetők,
• a mérési folyamat dokumentálható.

A PCE jelenlegi letöltési oldala a 2022-es modellhez külön szoftververziót biztosít.

Fontos: a gyártó jelenleg hivatalosan Windows 7 / 8 / 10 operációs rendszereket tüntet fel ehhez a szoftverhez. Windows 11 kompatibilitás nem szerepel külön garantált támogatásként.

Állítható mérési intervallum

A mérési érték feldolgozási, illetve átlagolási ideje 2 és 12 másodperc között állítható.

Rövidebb idő esetén:

• gyorsabb reakció érhető el,
• nagyobb lehet a pillanatnyi ingadozás.

Hosszabb idő esetén:

• stabilabb kijelzés érhető el,
• lassabban követi a gyors változásokat.

Állítható akusztikus riasztás

A készülék akusztikus riasztással rendelkezik.

A felhasználó saját riasztási küszöbértéket állíthat be, így a műszer hangjelzéssel figyelmeztet, ha a sugárzás eléri vagy meghaladja a meghatározott szintet.

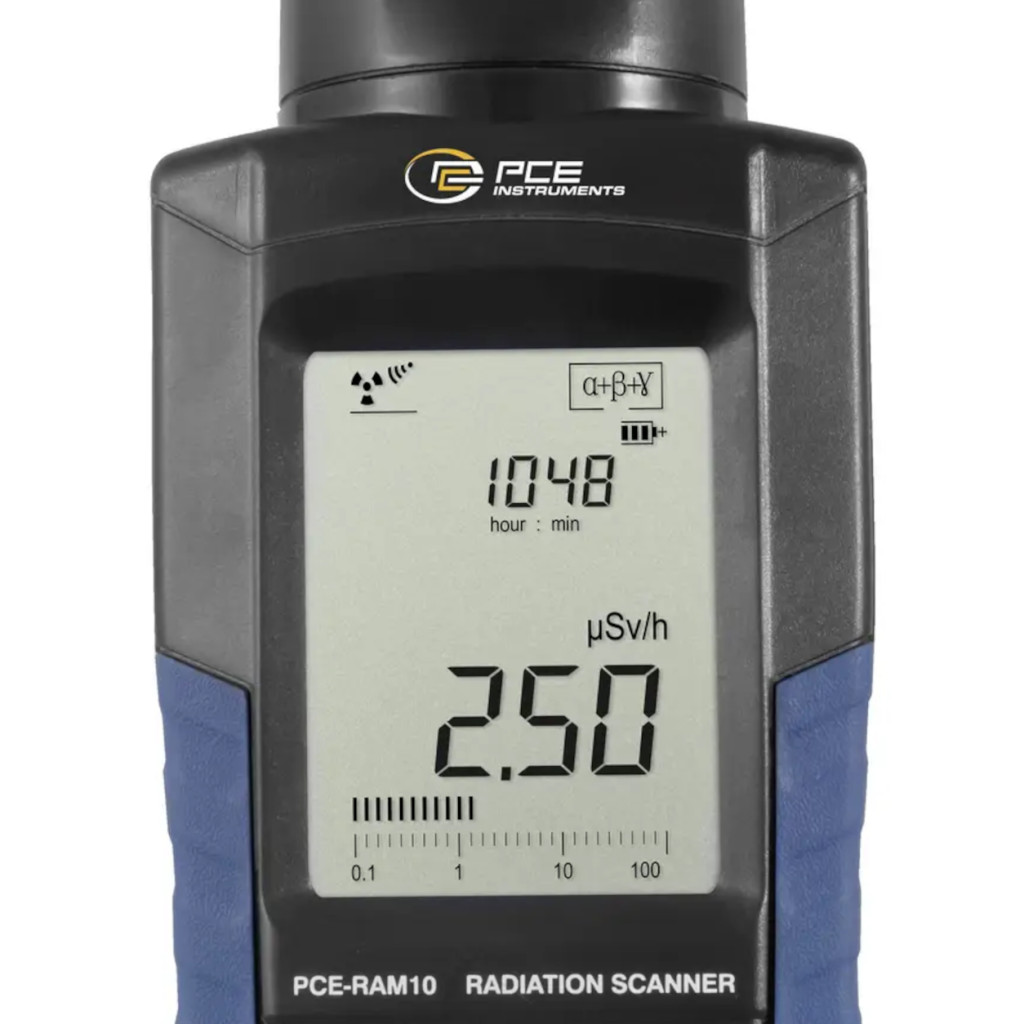

Nagy méretű, háttérvilágított LCD

A nagy méretű LCD kijelzőn a numerikus érték mellett grafikus oszlopkijelzés is megjelenik.

A háttérvilágítás gyenge megvilágítás mellett is biztosítja a könnyű leolvashatóságot.

Halogénkompenzált Geiger-Müller érzékelő

A műszer érzékelője halogénkompenzált Geiger-Müller számlálócső.

A gyártó Co-60 referenciaforrás mellett, 1 µSv/h sugárzási környezetben körülbelül:

• 108 impulzus, illetve
• 1000 CPM/mR/h

érzékenységi adatot ad meg.

Pontosság

A gyártó a következő pontosságot adja meg:

• <10% 500 µSv/h alatt,
• <20% magasabb mérési tartományban.

A radioaktív bomlás statisztikai folyamat, ezért különösen alacsony sugárzási szinten természetes, hogy a kijelzett érték folyamatosan kisebb mértékben változik.

Miért ingadozik a kijelzett érték?

A radioaktív bomlás véletlenszerű folyamat. Ugyanazon sugárforrás mellett sem pontosan ugyanannyi részecske éri minden másodpercben az érzékelőt.

Ezért alacsony sugárzási szinten érdemes:

• hosszabb mérési időt választani,
• több mérés átlagát figyelni,
• a műszert azonos helyzetben tartani,
• azonos távolságból összehasonlítani a mintákat.

Háttérsugárzás mérése

Ismeretlen tárgy vagy minta vizsgálata előtt célszerű először a helyiség természetes háttérsugárzását megmérni.

Ezután ugyanabban a környezetben a vizsgált tárgy közelében ismételjük meg a mérést.

Ha a tárgy mellett ismételhetően és jelentősen nagyobb érték mérhető, további vizsgálat lehet indokolt.

Alfa-sugárzásnál különösen fontos a távolság

Az alfa-részecskék levegőben csak nagyon rövid távolságot tesznek meg.

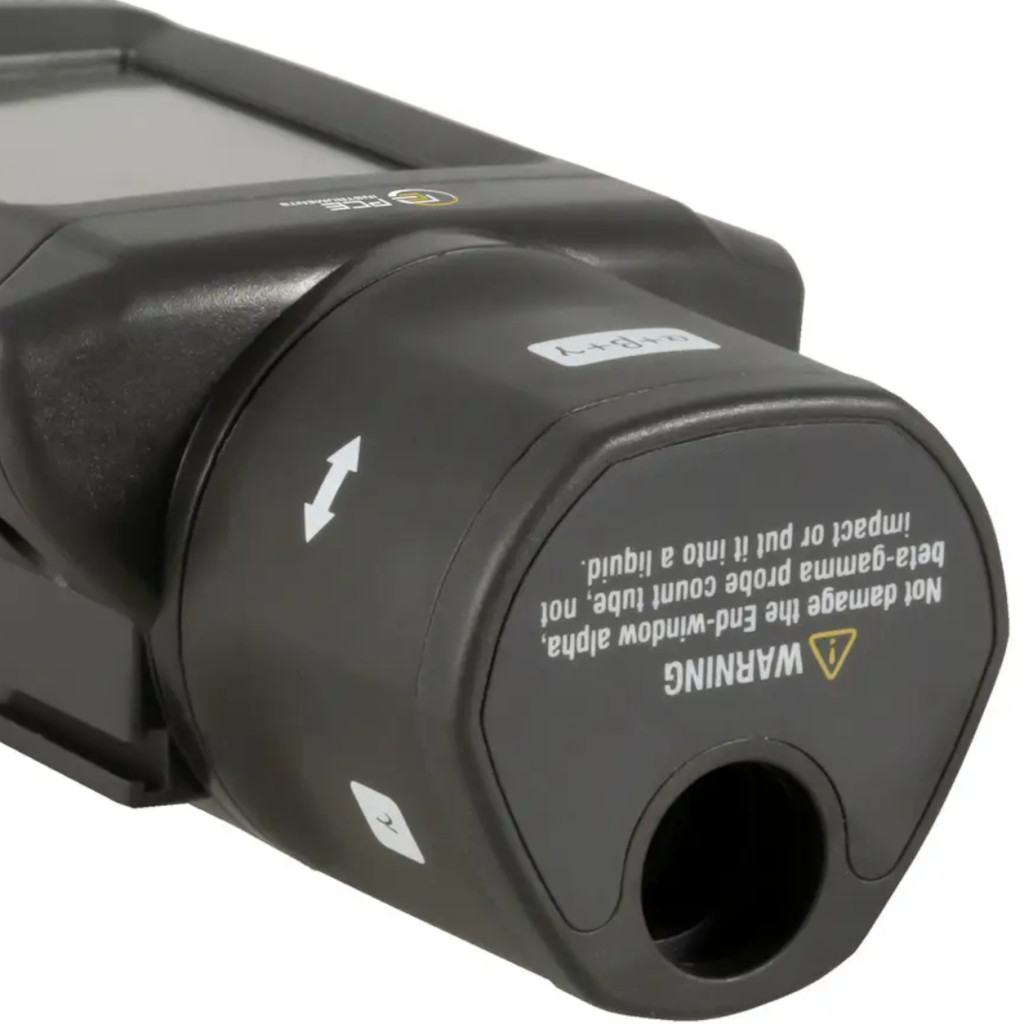

Ezért alfa-sugárzás vizsgálatánál az érzékelőt közel kell tartani a felülethez, miközben ügyelni kell arra, hogy a Geiger-Müller érzékelő érzékeny ablaka ne sérüljön meg.

Hol használható?

• gyógyszeripari és laboratóriumi környezetben,
• erőművekben és energetikai területen,
• kőbányákban és ásványvizsgálatnál,
• fémiparban és újrahasznosításban,
• környezetvédelmi mérésekhez,
• katasztrófavédelmi és műszaki ellenőrzési feladatokhoz,
• oktatási demonstrációkhoz.

Nem személyi doziméter

A készülék kumulált sugárdózist is mér, de ez nem jelenti automatikusan azt, hogy hivatalos személyi doziméterként használható.

Munkavállalók hivatalos sugárterhelésének dokumentálására az adott terület előírásai szerint jóváhagyott dozimetriai rendszer lehet szükséges.

Nem sugárforrás-azonosító műszer

A PCE-RAM 10 ionizáló sugárzást érzékel és annak intenzitását méri, de nem spektrométer.

Nem határozza meg automatikusan:

• melyik izotóp van jelen,
• a sugárforrás pontos radionuklid-összetételét,
• a gammaenergia spektrumát.

Ehhez gamma-spektrométer vagy más speciális laboratóriumi műszer szükséges.

A mérési geometria számít

Ugyanaz a forrás teljesen más értéket adhat 1 cm és 1 méter távolságból.

Összehasonlító méréseknél ezért mindig tartsd azonosan:

• a távolságot,
• az érzékelő irányát,
• a mérési időt,
• a sugárzásválasztó állását.

4 darab AA elemmel működik

A készülék tápellátását 4 db 1,5 V-os AA alkáli elem biztosítja.

A gyári csomag az elemeket is tartalmazza, így a műszer a kézhezvétel után azonnal használatba vehető.

IP20 kivitel

A gyártó IP20 védettséget ad meg.

Ez azt jelenti, hogy a készülék nem vízálló, ezért nedvességtől, esőtől és kondenzációtól védeni kell.

Műszaki adatok

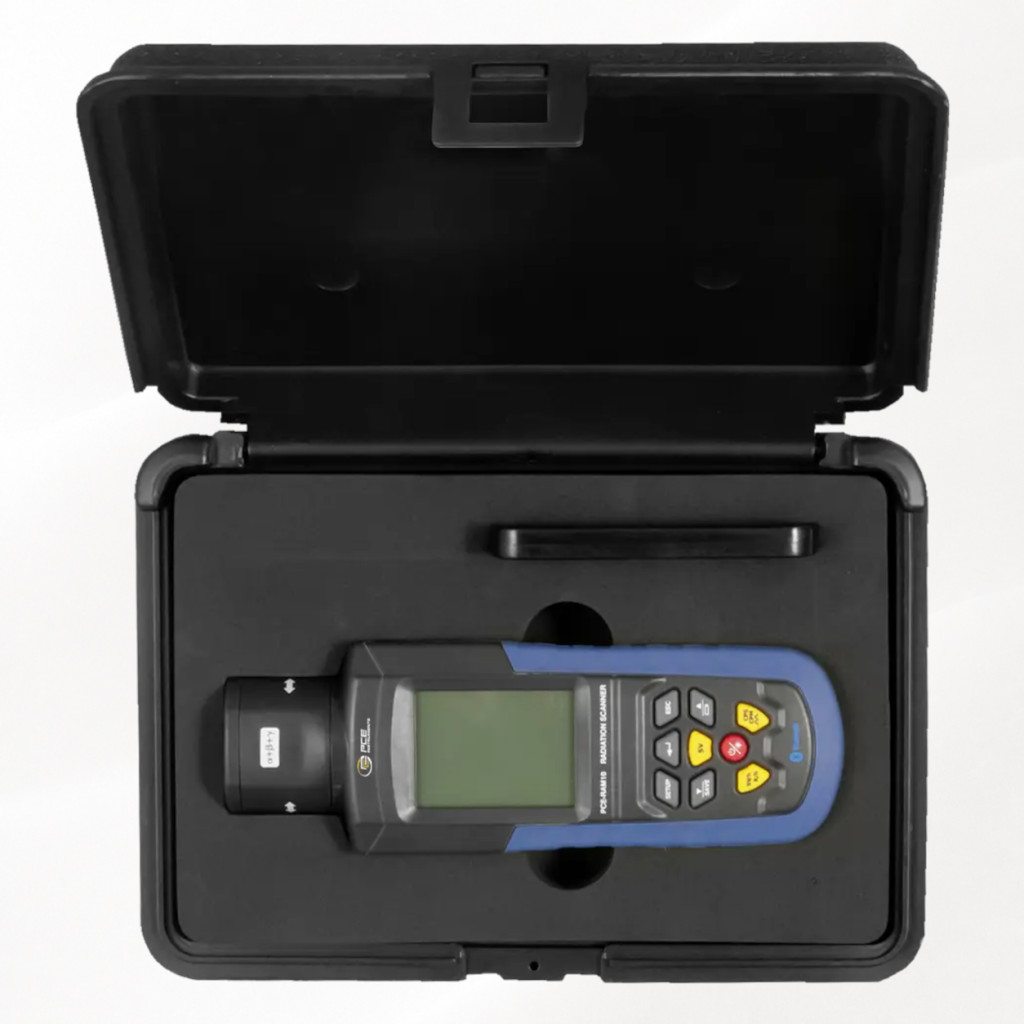

A csomag tartalma

A PCE-RAM 10 azoknak való, akiknek egy egyszerű Geiger-számlálónál több kell: az alfa-, béta-, gamma- és röntgensugárzás érzékelése mellett dózisteljesítményt, CPS/CPM impulzusszámot és kumulált dózist mér, 2000 mérési értéket tárol, Bluetooth-kapcsolaton keresztül pedig valós idejű számítógépes adatgyűjtést és kiértékelést is lehetővé tesz.

Gyakorlati kérdések mérés előtt

Alfa-sugárzást is mér?

Igen. A gyártó körülbelül 4 MeV-tól ad meg alfaérzékenységet. Alfa-mérésnél különösen fontos a nagyon kis mérési távolság.

Béta-, gamma- és röntgensugárzást is érzékel?

Igen. Béta-sugárzást kb. 0,2 MeV-tól, gamma- és röntgensugárzást kb. 0,02 MeV-tól érzékel.

Mennyi adatot tárol?

A jelenlegi hivatalos PCE dokumentáció szerint 2000 mérési értéket.

PC-re továbbítja az adatokat?

Igen. Bluetooth-kapcsolaton keresztül valós időben továbbítja a mérési értékeket a gyártói kiértékelő szoftverhez.

Telefonhoz is csatlakozik?

A gyártó a Bluetooth kapcsolatot a Windows PC-szoftverrel történő adatátvitelhez dokumentálja. Mobiltelefonos alkalmazást ezért nem érdemes ígérni.

Windows 11 alatt működik?

A jelenlegi PCE letöltési oldal a 2022-es PCE-RAM 10 szoftverhez Windows 7/8/10 rendszereket sorol fel. Windows 11 támogatást a gyártó nem tüntet fel külön garantált kompatibilitásként.

Doziméterként is használható?

Kumulált dózist mér, de hivatalos személyi dozimetriai felhasználásnál mindig az adott munkavédelmi és sugárvédelmi előírásoknak megfelelő rendszer szükséges.

Megmondja, milyen radioaktív izotóp van jelen?

Nem. Geiger-számlálóként a sugárzás jelenlétét és intenzitását méri, de nem végez izotópazonosítást vagy gamma-spektrometriát.

Miért ugrál az érték háttérsugárzásnál?

A radioaktív bomlás statisztikai folyamat. Alacsony aktivitásnál természetes a pillanatnyi érték ingadozása, ezért hosszabb mérési idővel stabilabb összehasonlítás végezhető.

Kültéren használható?

IP20 kivitelű, ezért víztől és nedvességtől védeni kell. Tartós kültéri vagy esőben történő használatra nem alkalmas.
