SAUTER TE 1250-0.1FN professzionális rétegvastagság-mérő Fe/NFe külső mérőfejekkel, 0–1250 µm

Egy professzionális rétegvastagság-mérőnél nemcsak az számít, hogy hány mikront mutat a kijelző, hanem az is, hogy milyen alapanyagon mérünk, mennyire férünk hozzá a vizsgált ponthoz, és milyen pontosság szükséges az adott feladathoz. A SAUTER TE 1250-0.1FN két külön külső mérőfejjel oldja meg ezt: külön Fe-szondát használ vas- és acélalapokon, és külön NFe-szondát alumínium, réz és más nemvasfém hordozókon.

A készülék 0–1250 µm tartományban mér, a kisebb rétegvastagságoknál akár 0,1 µm-es leolvashatósággal. Az Offset-Accur funkció kétpontos kalibrálással az adott helyi mérési tartományra optimalizálja a műszert, így az általános 3%-os tűrés helyett akár 1%-os vagy jobb pontosság is elérhető. A külső szondák, az RS232 interfész és a robusztus hordozókoffer miatt autóipari, fémipari és minőségellenőrzési feladatokra is jól használható.

SAUTER TE 1250-0.1FN professzionális rétegvastagság-mérő

A SAUTER TE 1250-0.1FN digitális bevonat- és festékvastagság-mérő, amely két külön mérési rendszerrel rendelkezik.

A készülék:

• Fe mérőfejjel ferromágneses alapanyagokon dolgozik, például vas- és acélfelületeken,
• NFe mérőfejjel nem ferromágneses fémeken mér, például alumíniumon vagy rézen.

A termék a rétegvastagság- és anyagvastagság-mérők kategóriájába illik, és elsősorban professzionális bevonatellenőrzéshez ajánlható.

Mit mér Fe módban?

A Fe mérőfej vas- és acélalapokon használható.

Ilyen hordozón többek között az alábbi nem mágneses bevonatok vastagsága mérhető:

• festék,
• lakk,
• műanyag bevonat,
• zománc,
• cink- és más nem mágneses fémbevonatok.

A mérés mágneses mérési elven történik.

Mit mér NFe módban?

Az NFe mérőfej nem ferromágneses fém hordozókon használható.

Ilyen lehet például:

• alumínium,
• réz,
• cink,
• más nemvasfém alapanyag.

Ezeken a felületeken nem vezető bevonatok, például festék, lakk, műanyag vagy zománc vastagsága mérhető örvényáramos eljárással.

0–1250 µm mérési tartomány

A maximális bevonatvastagság 1250 µm.

Ez 1,25 mm-es maximális rétegvastagságnak felel meg.

A készülék ezért nemcsak autófényezésekhez, hanem vastagabb ipari bevonatok és korrózióvédő rétegek vizsgálatához is használható.

0,1 µm és 1 µm leolvashatóság

A SAUTER gyártói adatai szerint a leolvashatóság:

• 0,1 µm az alacsonyabb mérési tartományban,
• 1 µm a magasabb tartományban.

Ez különösen előnyös vékony bevonatok összehasonlításánál.

Offset-Accur – akár 1%-os pontosság

A készülék egyik legfontosabb funkciója az Offset-Accur.

Ez lehetővé teszi a mérőműszer kétpontos kalibrálását kifejezetten arra a mérési tartományra, amelyben dolgozni szeretnénk.

A gyártó szerint ezzel az adott mérési tartományban 1%-os vagy annál jobb pontosság érhető el.

Ez különösen hasznos:

• minőségellenőrzésnél,
• sorozatgyártásnál,
• azonos típusú bevonatok rendszeres mérésénél,
• autóipari állapotfelmérésnél.

Alappontosság 3%

A készülék alap műszaki toleranciája 3%.

Az Offset-Accur funkcióval a konkrét helyi mérési tartományra végzett kalibráció ennél jobb, akár 1%-os pontosságot is biztosíthat.

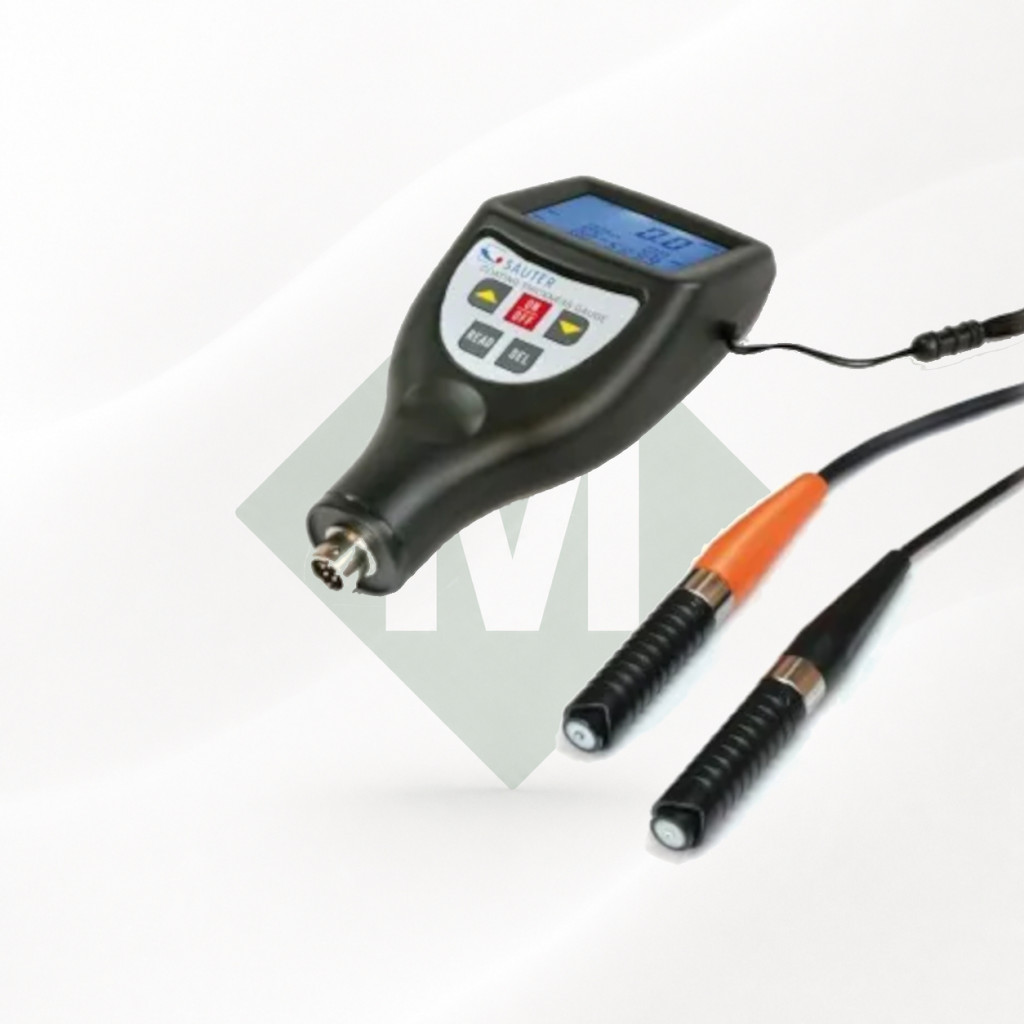

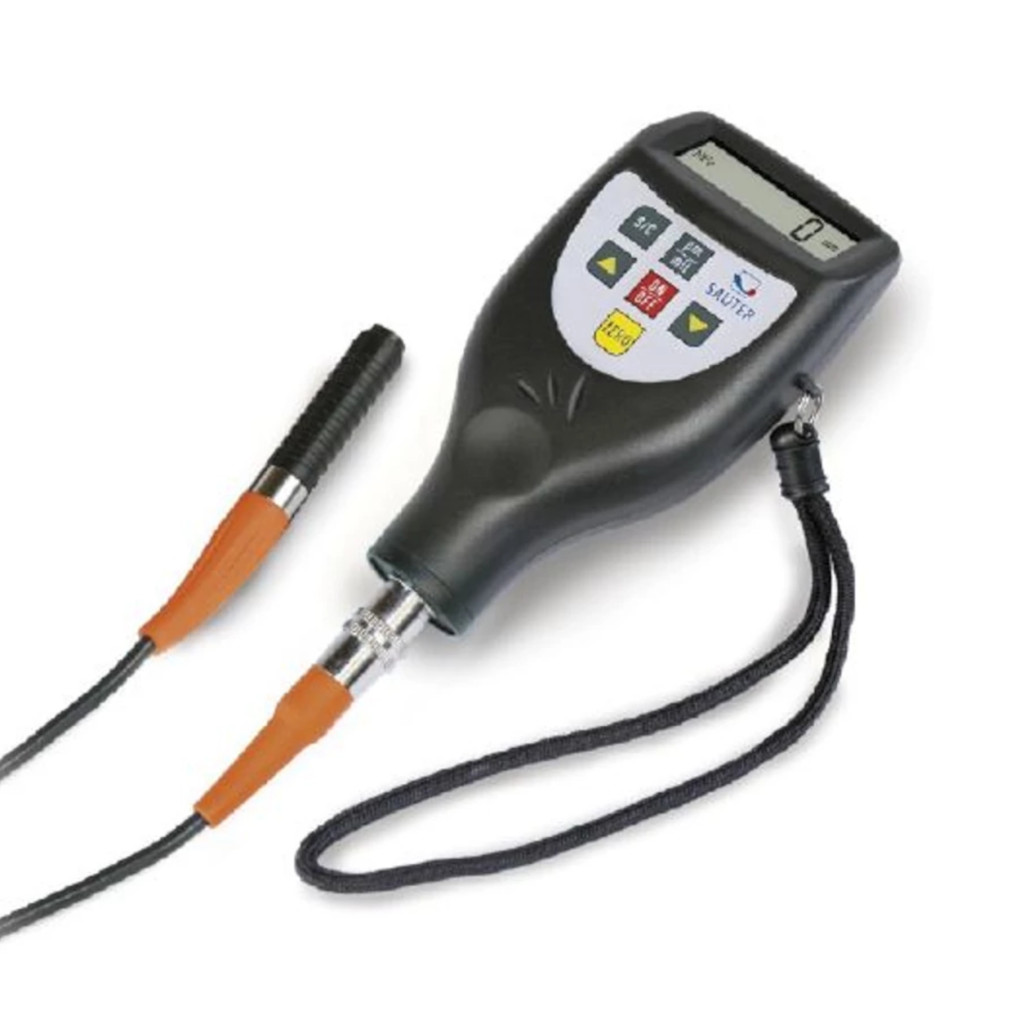

Két külön külső mérőfej

A műszer egyik legnagyobb előnye, hogy nem a készülékházba épített szenzort használ.

A két külső mérőfej előnye:

• szűk helyeken is mérhető,
• csövek és profilok könnyebben hozzáférhetők,
• a műszerház nem akadályozza a megfelelő szondapozíciót,
• hosszabb mérési sorozatnál kényelmesebb a használat.

Nehezen hozzáférhető mérési pontokhoz

A külső szondás kialakítás különösen előnyös:

• karosszéria belső pontjain,
• csőfelületeken,
• peremeken,
• gépelemek között,
• összetett geometriai felületeken.

Autóipari festékvastagság-méréshez

A SAUTER a TE 1250-0.1FN modellt kifejezetten járművek lakkrétegének ellenőrzésére is ajánlja.

Használható:

• használt autó állapotfelmérésénél,
• javított vagy újrafényezett elemek keresésére,
• karosszériajavítás minőségellenőrzésére,
• fényezési folyamat ellenőrzésére.

Fontos, hogy önmagában egy magasabb vagy alacsonyabb érték nem bizonyít automatikusan javítást. A gyári festékvastagság modellenként, elemenként és gyártástechnológiánként eltérhet, ezért mindig több pont összehasonlítása javasolt.

Ipari bevonatok ellenőrzésére

A készülék nem csak autófényezéshez használható.

Jól alkalmazható például:

• porfestett alkatrészeknél,
• korrózióvédő bevonatoknál,
• lakkozott fémfelületeknél,
• galvanizált alkatrészeknél,
• gépipari minőségellenőrzésnél,
• beérkező áru ellenőrzésénél.

Nem anyagvastagság-mérő

A TE 1250-0.1FN a hordozó fémre felvitt bevonat vastagságát méri.

Nem méri például:

• egy acéllemez teljes vastagságát,
• egy cső falvastagságát,
• műanyag vagy üveg teljes anyagvastagságát.

Ezekhez ultrahangos anyagvastagság-mérő szükséges.

Fontos: nem ultrahangos műszer

A TE 1250-0.1FN mérési elve Fe/NFe bevonatvastagság-mérés.

Vason és acélon mágneses elven, nemvasfém hordozókon örvényáramos elven dolgozik.

Nem ultrahangot használ, és nem a hordozó teljes falvastagságát méri.

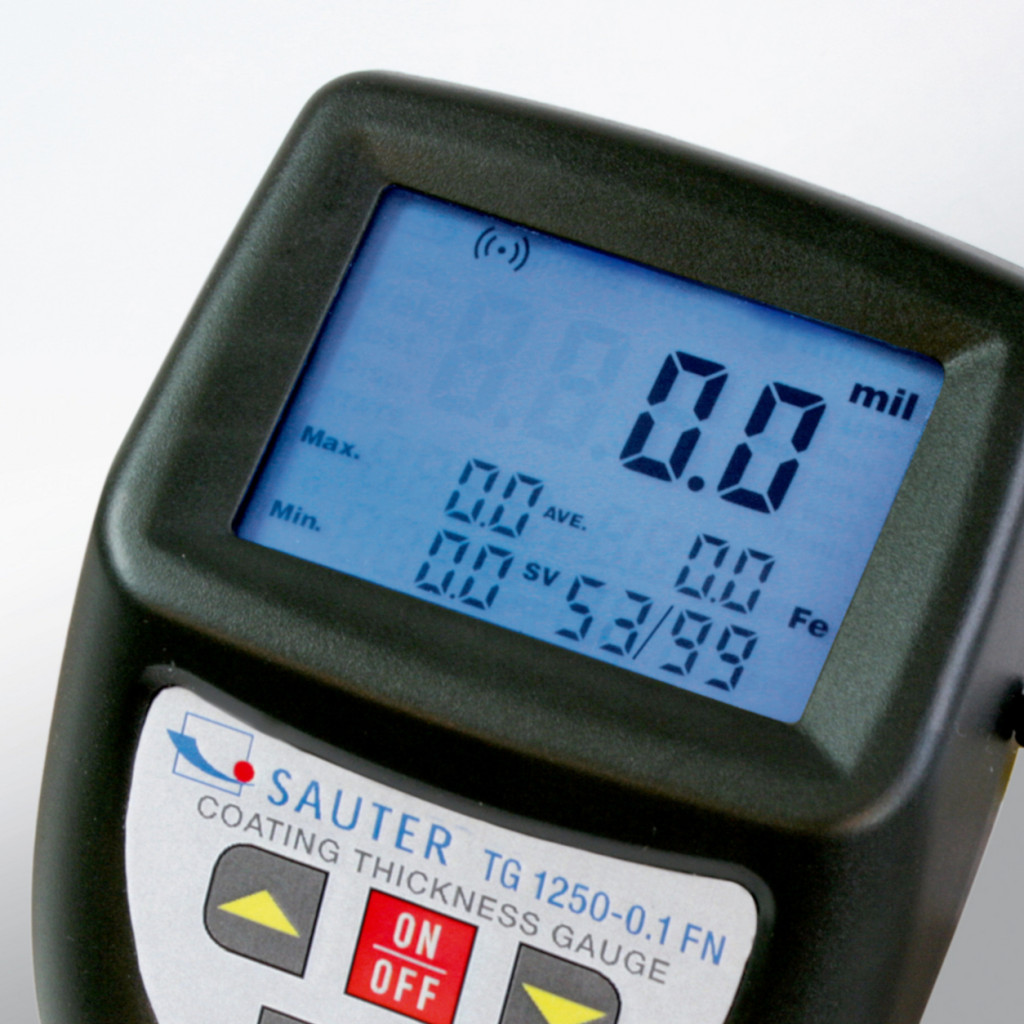

µm és mil mértékegység

A kijelzés kétféle mértékegység között váltható:

• µm – mikrométer,
• mil – ezred hüvelyk.

1 mil = 25,4 µm.

Kis mérési felületeken is használható

A gyártó a legkisebb sík mintafelületre 6 mm értéket ad meg.

Ez lehetővé teszi kisebb alkatrészek és keskeny felületek vizsgálatát is.

Ívelt felületek mérése

A gyártói specifikáció szerint a minimális görbületi sugár:

• domború felület: kb. 1,5 mm,
• homorú felület: kb. 50 mm.

Minél erősebben ívelt a felület, annál fontosabb a megfelelő kalibráció és a szonda stabil felfekvése.

Minimum alapanyag-vastagság

A megfelelő méréshez a hordozó fém minimális vastagsága körülbelül 300 µm, azaz 0,3 mm.

Nagyon vékony lemezen a hordozó vastagsága már befolyásolhatja a mérést.

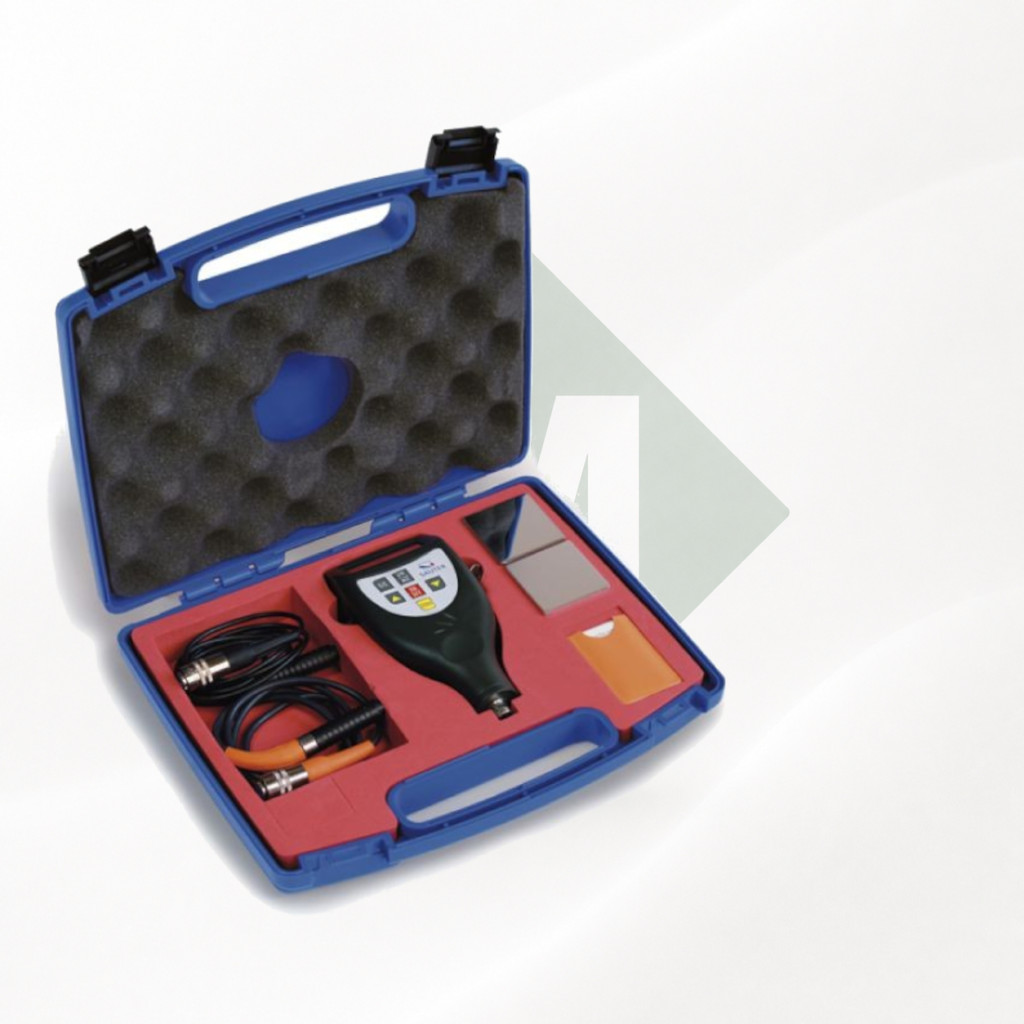

Kalibrálólemezek és fóliák a csomagban

A készülékhez:

• vas nullázólemez,
• alumínium nullázólemez,
• kalibráló / referenciafóliák

tartoznak.

Ezek segítségével ellenőrizhető és az adott mérési feladathoz beállítható a műszer.

RS232 adatinterfész

A TE 1250-0.1FN szabványos RS232 adatinterfésszel rendelkezik.

Megfelelő opcionális tartozékkal a mérési eredmények számítógépes rendszerbe továbbíthatók.

Az interfész különösen hasznos lehet dokumentált minőségellenőrzésnél vagy sorozatméréseknél.

Automatikus kikapcsolás

Az Auto-Power-Off funkció csökkenti az elemfogyasztást, ha a műszert hosszabb ideig nem használják.

4 db AAA elemmel működik

A készülék tápellátását 4 db 1,5 V-os AAA alkáli elem biztosítja.

Gyári standard kalibrálás

Az alap készülék gyári standard szerint beállítva kerül forgalomba, külön kalibrálási tanúsítvány nélkül.

A gyártó opcionálisan külön gyári kalibrálási szolgáltatást is kínál.

Mire használható a gyakorlatban?

• autófényezés vastagságának ellenőrzésére,
• használt autók állapotfelmérésére,
• javított karosszériaelemek keresésére,
• porfestett fémfelületek ellenőrzésére,
• ipari lakkrétegek mérésére,
• korrózióvédő bevonatok vizsgálatára,
• gyártásközi és végellenőrzéshez,
• beérkező alapanyag és alkatrész ellenőrzéséhez.

Műszaki adatok

A csomag tartalma

A SAUTER TE 1250-0.1FN azoknak való, akiknek nem egyszerű autós festékvastagság-teszterre, hanem professzionális, külön Fe és NFe külső mérőfejekkel használható bevonatvastagság-mérőre van szükségük. A 0–1250 µm tartomány, a finom felbontás, az Offset-Accur kétpontos kalibráció és az RS232 interfész miatt jól használható ipari minőségellenőrzésben, autóiparban és rendszeres dokumentált bevonatvizsgálatnál.

Gyakorlati kérdések mérés előtt

Vason és alumíniumon is mér?

Igen. Vas- és acélfelülethez külön Fe mérőfej, alumíniumhoz, rézhez és más nemvasfémekhez külön NFe mérőfej tartozik.

Autófényezés mérésére használható?

Igen. A SAUTER maga is járművek lakkrétegének ellenőrzésére ajánlja a modellt. A külső mérőfejek különösen hasznosak nehezen hozzáférhető karosszériaelemeknél.

Az alumínium karosszériaelemet is megméri?

Igen. Az NFe mérőfej alumínium és más nem ferromágneses fém alapokon lévő nem vezető bevonatok mérésére szolgál.

Műanyagon lévő festéket is méri?

Nem. A hordozóanyagnak fémnek kell lennie. Műanyag, fa vagy más nem fém alapfelület bevonatának mérésére más mérési technológia szükséges.

Ultrahangos rétegvastagság-mérő?

Nem. Vas/acél alapon mágneses, nemvasfémeken örvényáramos mérési elvet használ. Ez fontos különbség az ultrahangos anyagvastagság-mérőkhöz képest.

Méri a lemez falvastagságát is?

Nem. A fém hordozóra felvitt bevonat vastagságát méri. A fémlemez vagy cső teljes falvastagságához ultrahangos anyagvastagság-mérő szükséges.

Mit jelent az Offset-Accur?

Kétpontos kalibrációval a műszer egy konkrét, helyi mérési tartományhoz igazítható. A gyártó szerint ezzel akár 1%-os vagy annál jobb pontosság érhető el az adott tartományban.

PC-hez kapcsolható?

Igen. RS232 adatinterfésszel rendelkezik, de a számítógépes csatlakoztatáshoz szükséges interfészkábel opcionális tartozék.

Jár hozzá kalibrálási bizonyítvány?

Az alap készülék gyári standard szerint beállított, külön kalibrálási tanúsítvány nélkül. Gyári kalibrálási szolgáltatás külön rendelhető.
