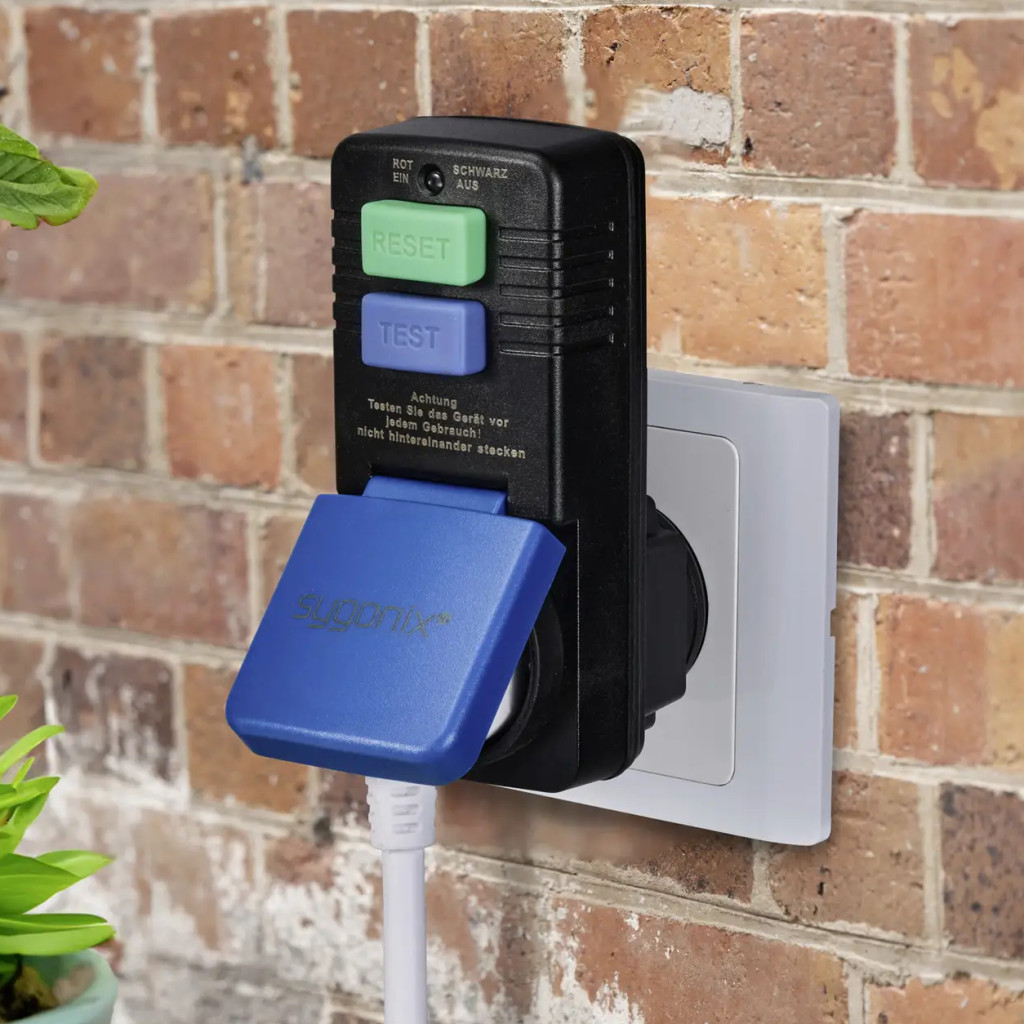

Sygonix SY-5732396 személyvédő FI-relés köztes dugó, 10 mA, IP54, 3600 W

Elektromos szerszámok, kerti gépek vagy más hálózati fogyasztók használatánál egy sérült vezeték, szigetelési hiba vagy nedvesség komoly áramütési kockázatot jelenthet. A Sygonix SY-5732396 személyvédő köztes dugó közvetlenül a fali aljzat és a készülék közé csatlakoztatva egy plusz biztonsági szintet ad, és hibaáram érzékelése esetén gyorsan megszakítja az áramellátást.

A készülék 10 mA feletti hibaáram esetén kevesebb mint 30 ms alatt kétpólusúan lekapcsolja a csatlakoztatott fogyasztót. TEST és RESET gombbal minden használat előtt ellenőrizhető a működése, az IP54 ház pedig megfelelő csatlakoztatás mellett beltéri és kültéri használatot is lehetővé tesz.

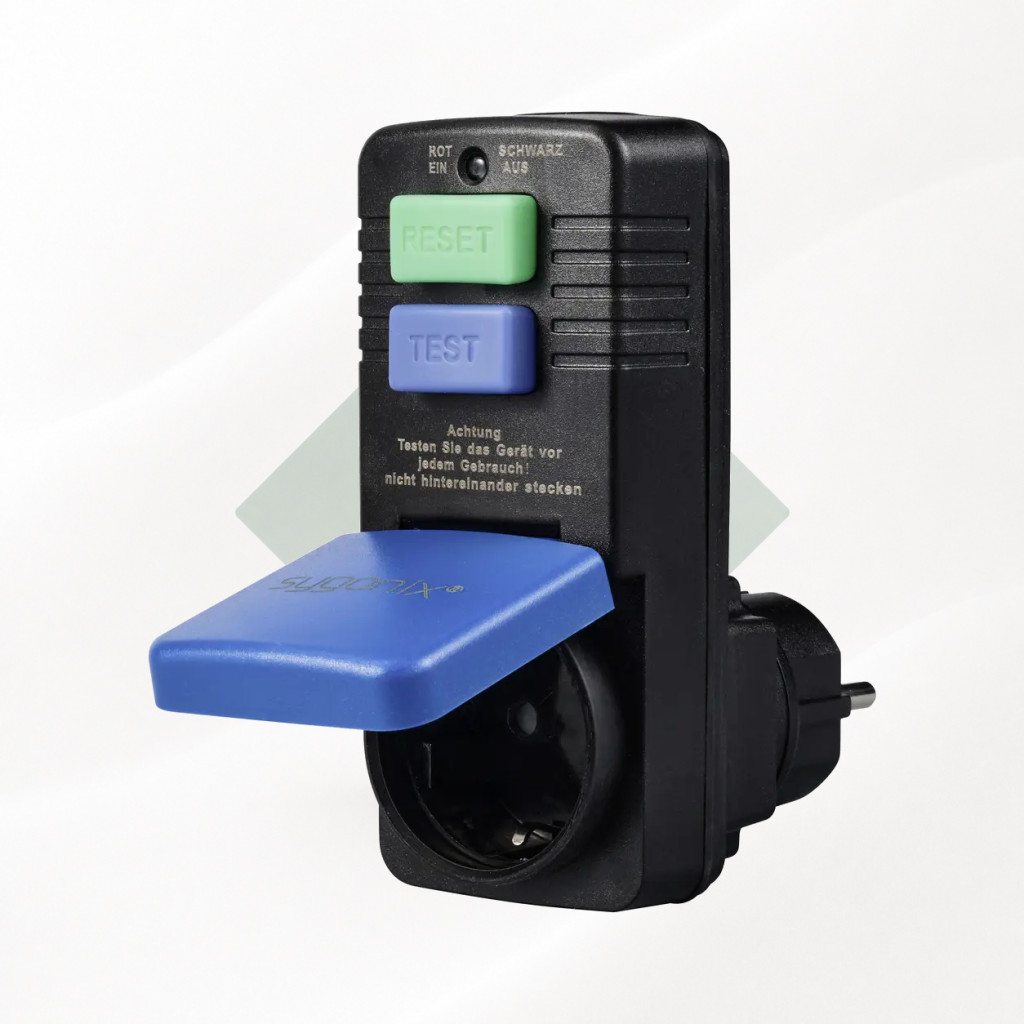

Sygonix SY-5732396 személyvédő FI-relés köztes dugó

A Sygonix SY-5732396 hordozható személyvédelmi köztes adapter, amely maradékáram-érzékeléssel figyeli a csatlakoztatott elektromos fogyasztót.

A készülék akkor avatkozik be, ha a hibaáram meghaladja a 10 mA értéket. Ilyenkor a hálózati tápellátást kétpólusúan megszakítja.

Ez különösen hasznos lehet olyan helyzetekben, ahol elektromos készüléket:

• műhelyben,
• garázsban,
• kertben,
• terasz környezetében,
• építkezésen,
• ideiglenes hálózati csatlakozásról

használunk.

10 mA-es érzékenység – személyvédelemre optimalizálva

A készülék névleges hibaárama 10 mA.

Ez alacsonyabb, mint a lakásokban és általános elosztókban gyakran alkalmazott 30 mA-es FI-védelem, ezért kifejezetten személyvédelmi köztes adapterként használható.

Ha a készülék 10 mA feletti hibaáramot érzékel, megszakítja a tápellátást.

Kevesebb mint 30 ms lekapcsolási idő

A gyártói specifikáció szerint a lekapcsolási idő 30 ms-nál rövidebb.

A gyors megszakítás célja, hogy hiba esetén minél rövidebb ideig maradjon feszültség alatt a hibás fogyasztó.

Kétpólusú megszakítás

Hibaáram érzékelésekor a készülék nem csak egyetlen vezetéket kapcsol le, hanem kétpólusúan megszakítja a csatlakoztatott fogyasztó hálózati tápellátását.

Ez hordozható személyvédelmi eszköznél fontos biztonsági tulajdonság.

Max. 3600 W terhelés

A Sygonix SY-5732396 legfeljebb 3600 W összteljesítményű fogyasztóval használható 220–240 V AC, 50 Hz hálózaton.

Ez a gyakorlatban elegendő lehet például:

• elektromos kéziszerszámokhoz,
• kerti gépekhez,
• magasnyomású mosókhoz,
• szivattyúkhoz,
• műhelyberendezésekhez,
• más, megfelelő teljesítményű 230 V-os készülékekhez.

A csatlakoztatott készülék teljesítménye nem haladhatja meg a 3600 W-os maximumot.

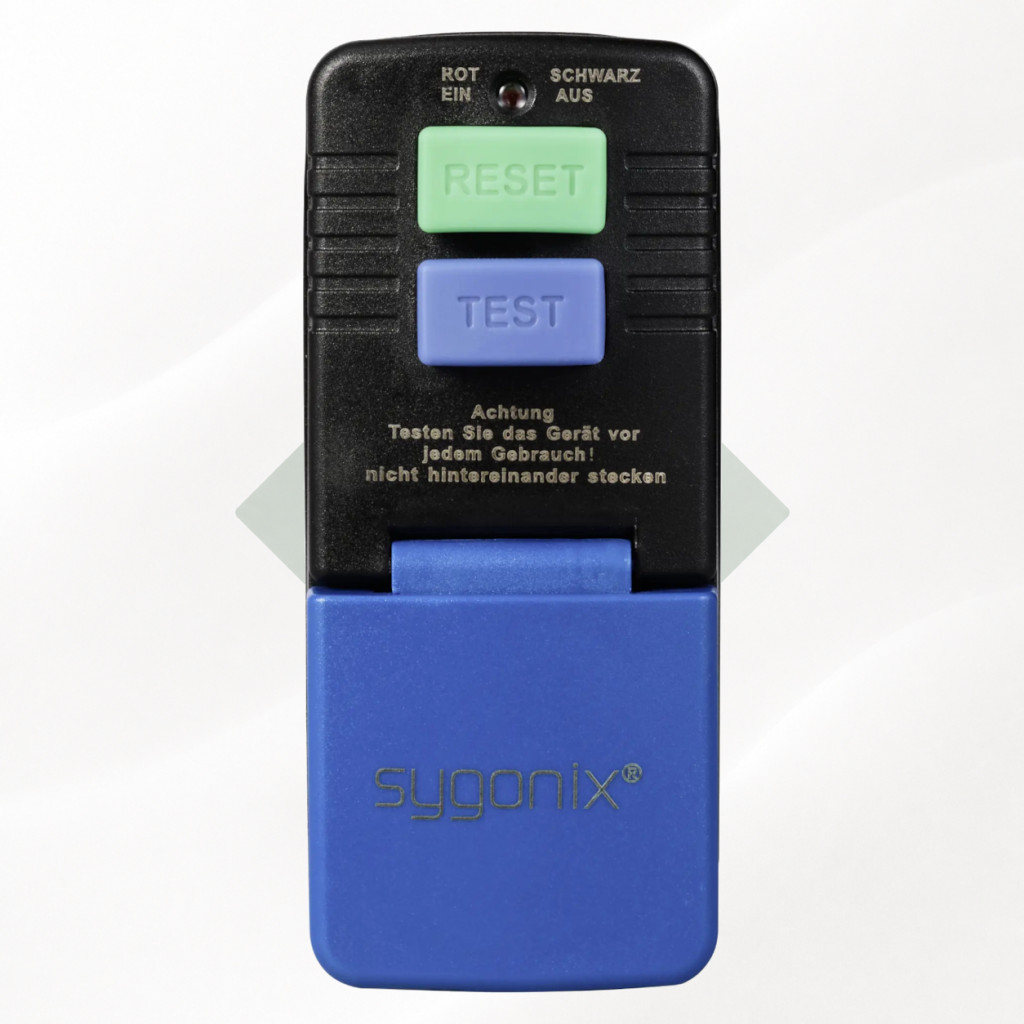

TEST gomb – használat előtt ellenőrizhető

A köztes dugón külön TEST gomb található.

A gyártó előírása szerint a személyvédő kapcsoló működését minden használat előtt ellenőrizni kell.

A helyes tesztelés menete:

1. Csatlakoztasd a köztes dugót megfelelően földelt hálózati aljzatba.
2. Nyomd meg a TEST gombot.
3. A készüléknek hallhatóan le kell kapcsolnia.
4. A kontrollfénynek ki kell aludnia.
5. Ezután nyomd meg a RESET gombot.
6. A kontrollfény ismét világítani kezd, és a készülék használatra kész.

RESET gomb a visszakapcsoláshoz

Ha a személyvédő adapter leoldott, a tápellátás nem áll helyre automatikusan.

A működéshez a RESET gombot kell megnyomni.

Ha a készülék ismételten leold, a csatlakoztatott fogyasztót nem szabad tovább használni, amíg annak állapotát hozzáértő szakember nem ellenőrizte.

IP54 – kültéri használatra is

A készülék IP54 védettséggel rendelkezik.

Ez azt jelenti, hogy:

• védett a káros mennyiségű por behatolása ellen,
• védett a minden irányból érkező fröccsenő víz ellen.

Az IP54-védelem azonban csak akkor érvényes, ha:

• a csatlakozófedél zárva van, vagy
• IP54 védettségű megfelelő csatlakozó van bedugva,
• a tömítés sértetlen.

A termék nem vízálló, nem meríthető vízbe és nem használható tartós vízsugárban.

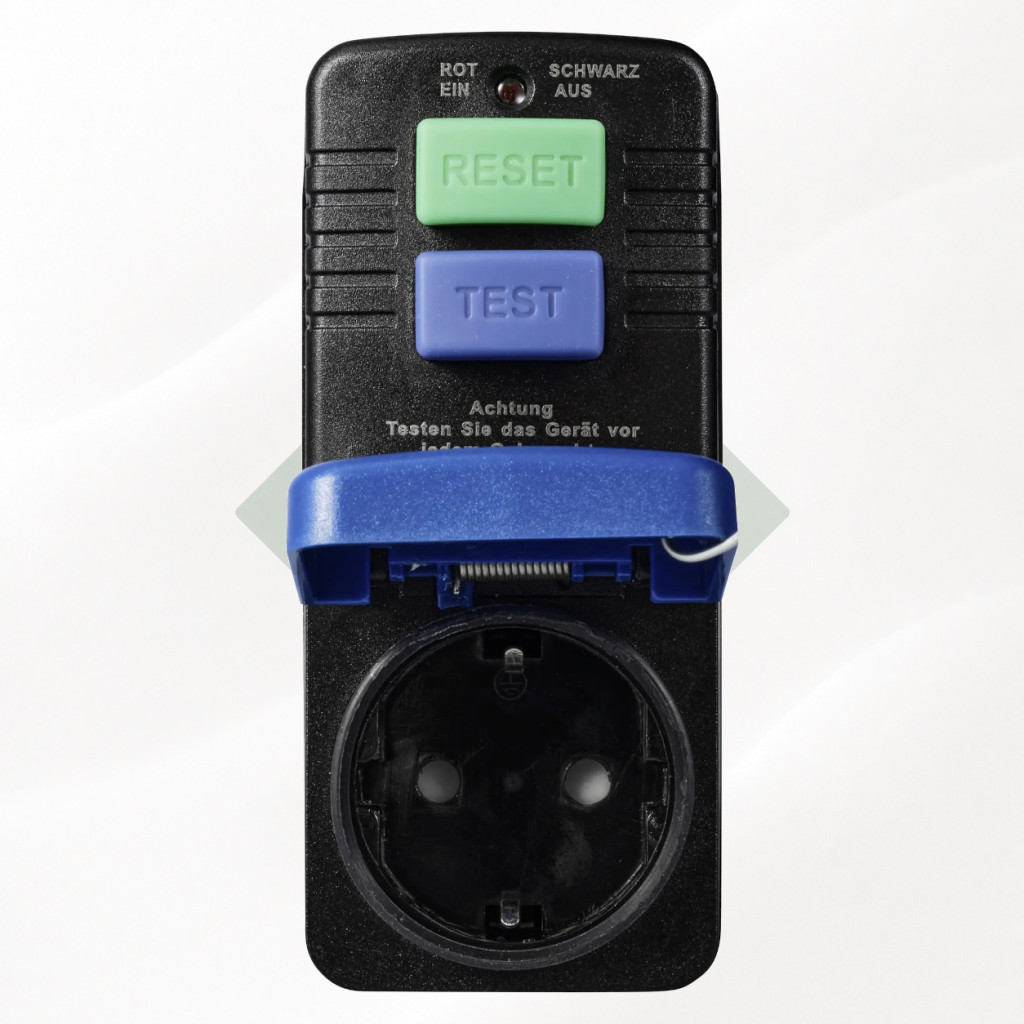

Fokozott érintésvédelem

A beépített aljzat fokozott érintésvédelemmel rendelkezik.

A belső mechanika csak akkor nyitja meg az érintkezőnyílásokat, ha a csatlakozódugó két érintkezője egyszerre kerül behelyezésre.

Ez további mechanikai védelmet jelent a véletlen érintés ellen.

Mikor lehet különösen hasznos?

• fűnyíró használatánál,
• elektromos sövényvágónál,
• magasnyomású mosónál,
• kerti szivattyúnál,
• fúrógépnél és más elektromos kéziszerszámnál,
• garázsban vagy műhelyben,
• ideiglenes kültéri áramvételezésnél,
• olyan helyen, ahol nedvesség előfordulhat.

Különösen praktikus hordozható szerszámokhoz

A személyvédő adapter egyik előnye, hogy nem fix telepítésű.

Ha több helyen dolgozol, egyszerűen magaddal vihető, és a használt aljzat valamint a fogyasztó közé csatlakoztatható.

Ez például karbantartóknál, szerelőknél, kertészeknél vagy mobil szerszámhasználatnál praktikus.

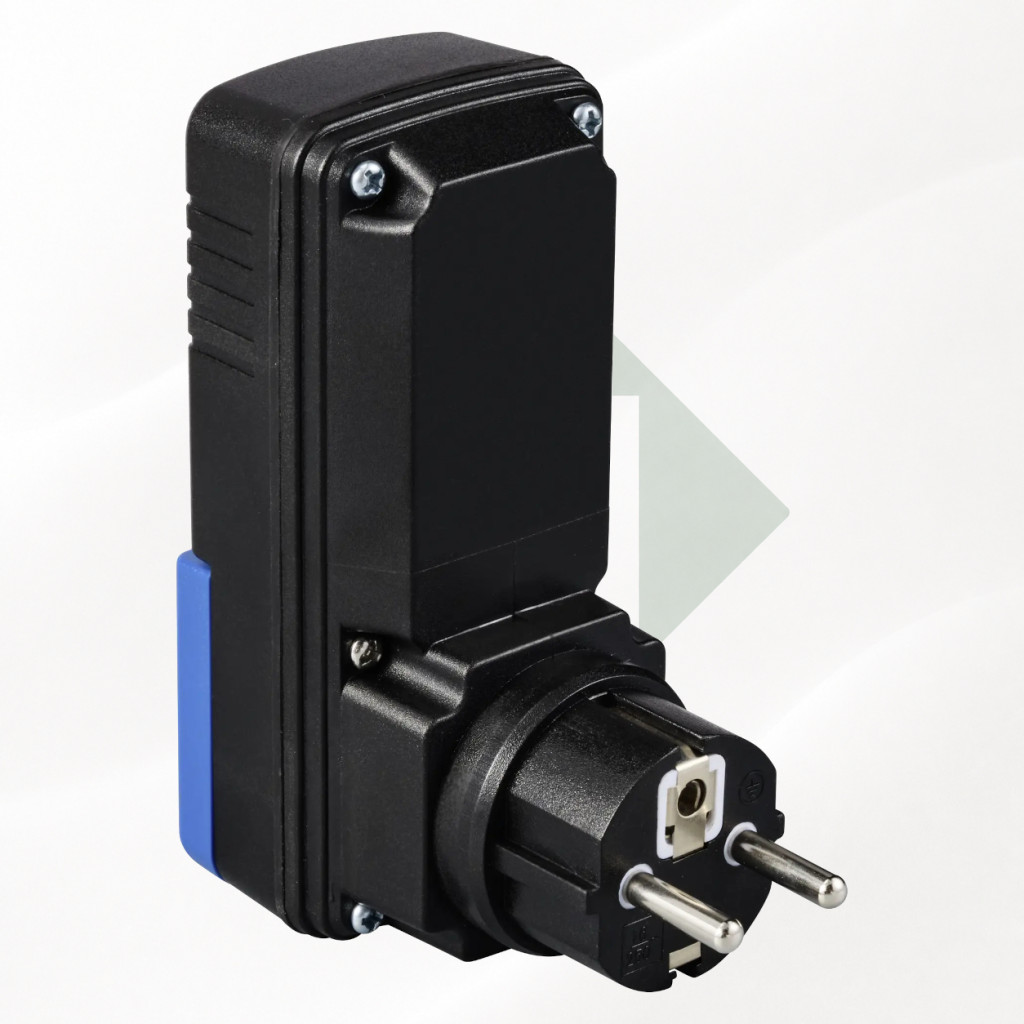

Fontos: megfelelő földelt aljzat szükséges

A készülék I. érintésvédelmi osztályú, ezért csak szabályosan kiépített, védőérintkezős hálózati aljzatban használható.

Nem javít ki hibás vezetékezést, hiányzó védővezetőt vagy hibás hálózati kialakítást.

Ha az elektromos hálózat állapota bizonytalan, villanyszerelői ellenőrzés szükséges.

Nem helyettesíti a fix FI-relét

A Sygonix SY-5732396 kiegészítő személyvédelmi eszköz.

Nem arra szolgál, hogy kiváltsa az épület villamos hálózatában előírt:

• FI-relét / RCD-t,
• védővezetőt,
• kismegszakítót,
• szabályosan kialakított érintésvédelmet.

A gyártó is hangsúlyozza, hogy a készülék használata alapvető kiegészítő biztonsági intézkedés.

FI-relé és túláramvédelem nem ugyanaz

A készülék hibaáramot érzékel, nem a hagyományos túlterhelés vagy rövidzárlat elleni védelmet helyettesíti.

A túláram és rövidzárlat elleni védelmet a hálózat megfelelő biztosítéka vagy kismegszakítója végzi.

A személyvédő adapter szerepe az, hogy a föld felé folyó veszélyes hibaáram esetén lekapcsolja a fogyasztót.

Használat előtt mindig teszteld

Minden használat előtt nyomd meg a TEST gombot.

Ha a készülék:

• nem old le,
• a kontrollfény nem alszik ki,
• a RESET nem működik megfelelően,
• a ház vagy tömítés sérült,

akkor ne használd tovább.

Mi történik, ha bekapcsoláskor azonnal leold?

Ha a személyvédő köztes dugó a csatlakoztatott készülék bekapcsolásakor azonnal lekapcsol, az a fogyasztó hibájára vagy szivárgó áramára utalhat.

Ilyenkor:

1. kapcsold ki a készüléket,
2. húzd ki a személyvédő adapterből,
3. ne használd tovább,
4. ellenőriztesd szakemberrel.

Használható hosszabbítóval?

Igen, de a teljes rendszer kialakításának megfelelőnek kell lennie a felhasználási környezethez.

Kültéri használatnál a hosszabbítónak, csatlakozóknak és egyéb szerelvényeknek is megfelelő kültéri védettséggel kell rendelkezniük.

A személyvédő adapter IP54 védettsége önmagában nem tesz egy beltéri hosszabbítót kültéri használatra alkalmassá.

Műszaki adatok

A csomag tartalma

A Sygonix SY-5732396 egyszerű módja annak, hogy hordozható elektromos készülékekhez egy további személyvédelmi réteget adjunk. A 10 mA-es hibaáram-érzékelés, a 30 ms-nál gyorsabb kétpólusú lekapcsolás, a 3600 W-os terhelhetőség és az IP54 kivitel miatt különösen praktikus műhelyben, kertben, garázsban és más olyan helyen, ahol 230 V-os készüléket változó vagy nedvességnek kitett környezetben használunk.

Gyakorlati kérdések az első használat előtt

Ez ugyanaz, mint egy FI-relé?

A működési elv hasonló: hibaáram esetén megszakítja az áramellátást. Ez azonban hordozható, köztes adapterként használható személyvédő eszköz, és nem helyettesíti az épület fix villamos rendszerének előírt RCD/FI-védelmét.

Mekkora hibaáramnál kapcsol le?

A névleges hibaáram 10 mA. A gyártói dokumentáció szerint 10 mA feletti hibaáramnál lekapcsol.

Milyen gyorsan kapcsol le?

A gyártó kevesebb mint 30 ms lekapcsolási időt ad meg.

Mekkora készülék csatlakoztatható hozzá?

A maximális összteljesítmény 3600 W 220–240 V-os hálózaton.

Kültéren használható?

Igen, IP54 kivitelű. A védettség azonban csak megfelelő, sértetlen tömítés és zárt fedél vagy megfelelő IP54-es csatlakozó használata mellett érvényes.

Esőben is használható?

Az IP54 fröccsenő víz elleni védelmet jelent, nem vízállóságot vagy tartós esőterhelésre való alkalmasságot. Vízbe meríteni vagy erős vízsugárnak kitenni nem szabad.

Minden használat előtt tényleg meg kell nyomni a TEST gombot?

Igen. A gyártó ezt kifejezetten előírja, mert így ellenőrizhető, hogy a lekapcsoló mechanika megfelelően működik-e.

Ha leold, csak vissza kell kapcsolni?

Nem feltétlenül. Ha a csatlakoztatott fogyasztó használata közben old le, annak hibáját vagy szivárgó áramát is ellenőrizni kell. Ismétlődő leoldásnál a készüléket szakemberrel célszerű megvizsgáltatni.

Véd rövidzárlat ellen?

Nem ez a fő feladata. Hibaáram ellen véd; a túláram- és rövidzárlat-védelmet a hálózat megfelelő biztosítéka vagy kismegszakítója biztosítja.

Földelés nélküli konnektorban használható?

Nem. I. érintésvédelmi osztályú készülék, ezért megfelelően földelt védőérintkezős hálózati aljzatra van szükség.
