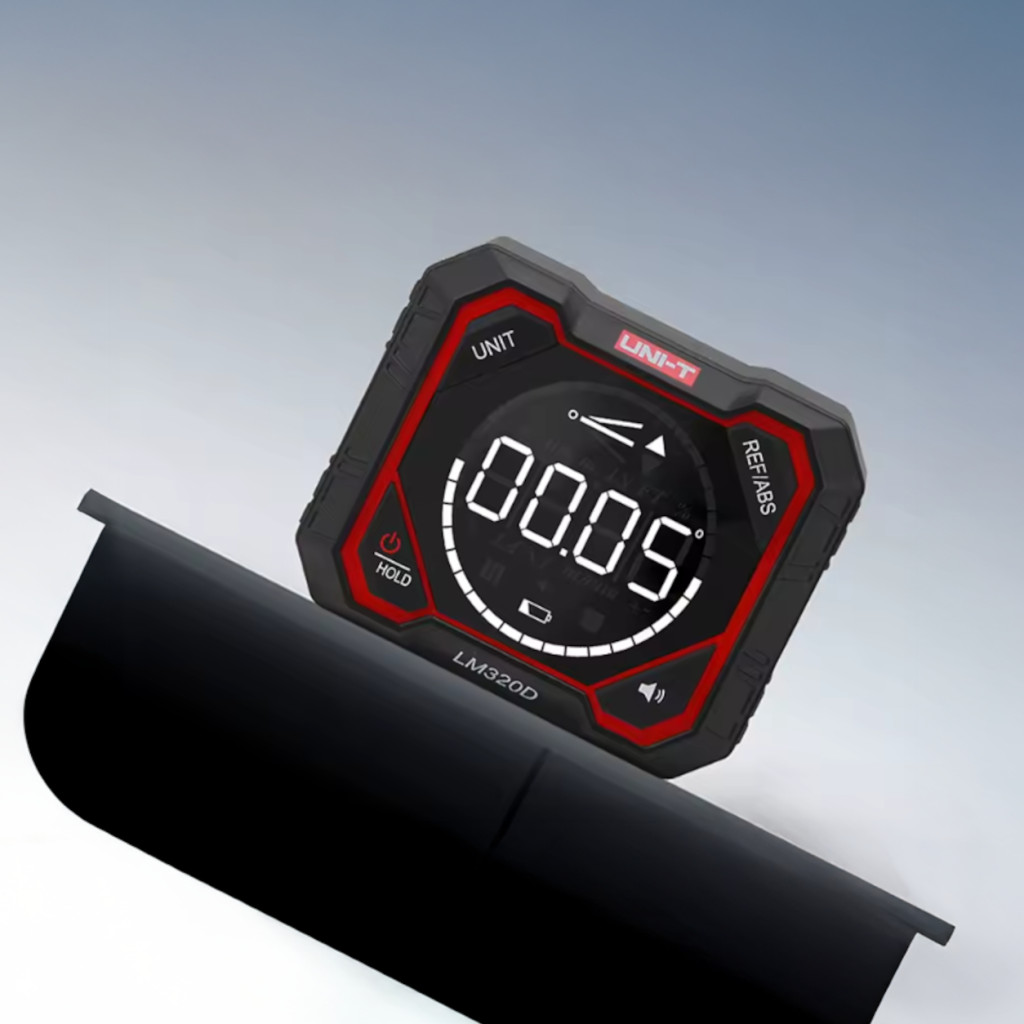

UNI-T LM320D digitális szögmérő, 4×90°, mágneses, színes kijelzővel

Az UNI-T LM320D azoknak készült, akik gyorsan és pontosan szeretnének szöget, dőlést vagy lejtést ellenőrizni, anélkül hogy hagyományos vízmértékkel és szögmérővel kellene számolgatniuk. A készülék azonnal kijelzi a pillanatnyi dőlésszöget, és a mágneses talpnak köszönhetően fémfelületen kéz nélkül is stabilan a helyén marad.

A 4×90°-os mérési tartomány azt jelenti, hogy a műszer teljes 360°-os környezetben használható. A kijelzés automatikusan elfordul, így fejjel lefelé vagy oldalirányban elhelyezve is könnyen leolvasható. Az abszolút mérés mellett relatív nullpont is beállítható, ami különösen praktikus gépbeállításnál, sablonozásnál vagy egymáshoz viszonyított felületek ellenőrzésénél.

UNI-T LM320D digitális szögmérő 4×90° mérési tartománnyal

Az UNI-T LM320D könnyű, hordozható digitális dőlés- és szögmérő, alumíniumötvözet vázzal és ABS burkolattal. A készülék teljes 4×90° mérési tartományban dolgozik, ezért vízszintes, függőleges és köztes dőlésszögek vizsgálatára egyaránt alkalmas.

A műszer az alábbi egységekben képes kijelezni a dőlést:

• ° – fok
• % – százalékos lejtés
• mm/m – milliméter méterenként
• in/ft – hüvelyk lábanként

Ez azért hasznos, mert más kijelzés kényelmes gépbeállításnál, más csőlejtésnél vagy építőipari munkánál.

Abszolút és relatív szögmérés

Az LM320D kétféle alapmérési módot kínál.

Abszolút mérés

Ebben az üzemmódban a műszer a gravitációhoz viszonyított tényleges dőlésszöget mutatja. Ez ideális vízszint, függőleges állás vagy adott lejtés ellenőrzésére.

Relatív mérés

A relatív funkcióval bármely aktuális helyzet 0° referenciaértékként rögzíthető. Ezután a kijelző az ehhez képest történő eltérést mutatja.

Például ha egy gépalap eleve 3,2°-ban áll, de egy másik szerkezeti elemet ehhez képest szeretnél pontosan beállítani, a referenciahelyzet lenullázható, és onnantól közvetlenül a relatív eltérést látod.

4×90° – mit jelent a gyakorlatban?

A 4×90° négy külön 90°-os mérési szektort jelent. A készülék így nem csak 0–90° között használható, hanem teljes körben képes követni a dőlést.

Ez különösen hasznos akkor, ha a műszert:

• vízszintes felületre teszed,
• függőleges acélszerkezetre rögzíted,
• fejjel lefelé használod,
• oldalirányban helyezed fel,
• ferde gépelem vagy munkadarab beállításához alkalmazod.

Kétoldali mágneses rögzítés

Az LM320D alsó és hátsó oldalán mágneses rögzítés található. Ennek segítségével ferromágneses felületekre – például acélprofilokra, gépvázra, csőre vagy szerelőkeretre – stabilan rögzíthető.

A mágneses rögzítés különösen előnyös, mert:

• felszabadítja mindkét kezet a beállításhoz,
• csökkenti a kézi tartásból eredő elmozdulást,
• javítja az ismételhetőséget,
• függőleges felületen is használhatóvá teszi a műszert.

Alumíniumon, műanyagon vagy nem mágneses rozsdamentes acélon a mágneses rögzítés nem működik.

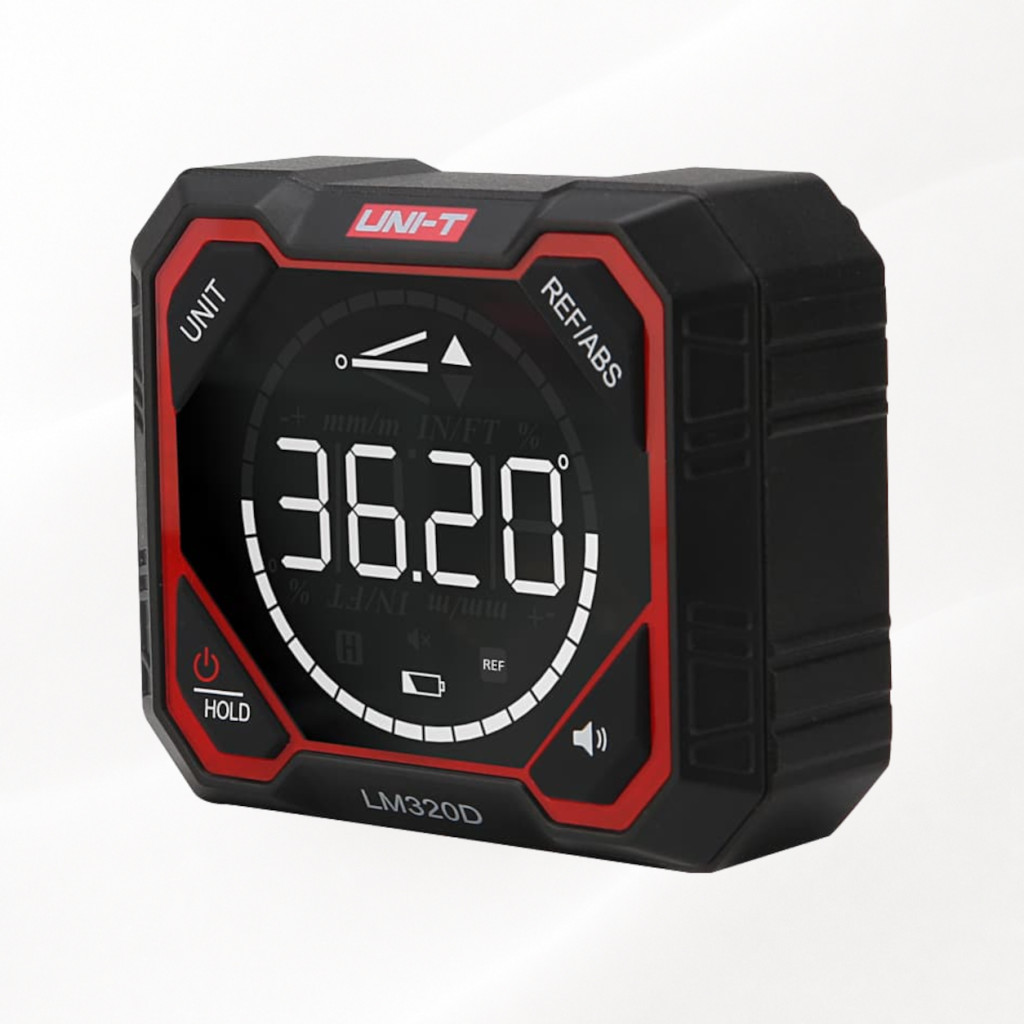

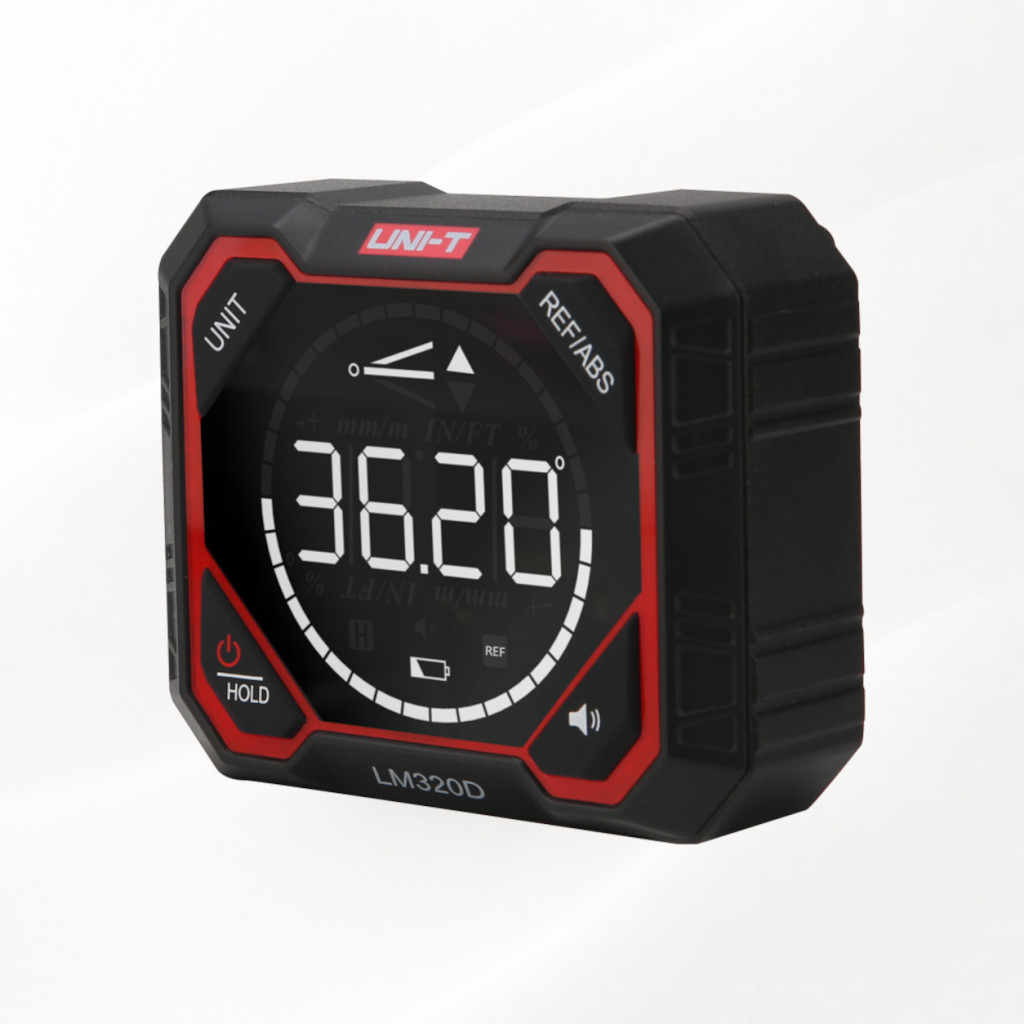

Színes kijelző automatikus forgatással

A nagy kontrasztú, színes kijelző automatikusan a készülék helyzetéhez igazítja a megjelenést. Így fejjel lefelé vagy oldalirányban használva sem kell kényelmetlenül forgatni a fejet vagy a műszert.

A forgatható kijelzés különösen hasznos:

• gépvázon,
• felső tartószerkezeten,
• csővezetéken,
• nehezen hozzáférhető szerelési ponton.

Szögmegtartás – HOLD funkció

A mérési érték rögzíthető a kijelzőn, így a műszer levétele után is leolvasható marad az utolsó mérés.

Ez például akkor praktikus, ha szűk helyen kell mérni, de a kijelzőt közvetlenül nem lehet jól látni.

Mire használható a gyakorlatban?

• acél- és gépszerkezetek beállítására,
• villanymotorok és gépalapok szintezésére,
• csővezetékek lejtésének ellenőrzésére,
• asztalosipari gépek és munkadarabok beállítására,
• fűrészlapok és vezetősínek szögének ellenőrzésére,
• lépcsők és korlátok dőlésének mérésére,
• tetőszerkezetek és tartók beállítására,
• jármű- és gépészeti szereléseknél,
• polcok, konzolok és szerelőkeretek szintezésére.

Lejtésmérés százalékban

Az LM320D nemcsak fokban tud mérni. A lejtés százalékos formában is megjeleníthető, ami például csatorna-, cső- vagy rámpakialakításnál könnyebben értelmezhető.

A százalékos lejtés és a fok nem ugyanaz a mértékegység. Ezért például 10% lejtés nem 10°-ot jelent. A műszer közvetlenül átváltja a mért dőlést a kiválasztott kijelzési egységre, így külön számolásra nincs szükség.

mm/m és in/ft kijelzés

A mm/m kijelzés azt mutatja meg, hogy egy méter hosszúságon mekkora szintkülönbség adódik. Ez szerelési és építőipari munkákban nagyon praktikus forma.

Például 10 mm/m azt jelenti, hogy egy méter távolságon 10 mm magasságkülönbség van.

Az in/ft ugyanezt az angolszász mértékegységrendszerben fejezi ki.

Beépített 1000 mAh lítiumakkumulátor

A készülék 1000 mAh kapacitású beépített lítiumakkumulátorral működik. Az LM320D gyártói üzemideje akár körülbelül 14 óra.

A töltés USB-C csatlakozón keresztül történik, így hagyományos USB-adapterről, power bankról vagy számítógépről is tölthető.

Automatikus kikapcsolás

Ha a készülék hosszabb ideig nincs használatban, automatikusan kikapcsol. Ez csökkenti a felesleges akkumulátorfogyasztást és meghosszabbítja az egy töltéssel elérhető üzemidőt.

Alumíniumötvözet ház

A készülék váza alumíniumötvözetből készül, a külső kezelőelemek és burkolatrészek ABS műanyagból vannak. Ez jó kompromisszum a kis tömeg és a megfelelő mechanikai merevség között.

A mérőfelületeket mindig tisztán kell tartani. Fémforgács, hegesztési fröcskölés vagy szennyeződés a mágneses talp alatt mérési eltérést okozhat.

Hogyan kapj pontosabb és ismételhetőbb eredményt?

1. Tisztítsd meg a műszer és a munkadarab érintkező felületét.
2. Helyezd a készüléket stabil, sík felületre.
3. Várj néhány pillanatot, amíg a kijelzett érték stabilizálódik.
4. Ne mozgasd vagy nyomd a műszert mérés közben.
5. Relatív mérésnél először pontosan állítsd be a referenciafelületet.
6. Fontos mérésnél ismételd meg több alkalommal a vizsgálatot.
7. Hőmérsékletváltozás után hagyd a műszert alkalmazkodni a környezethez.

Mit jelent a ±0,2° pontosság?

Az LM320D gyártó által megadott szögpontossága ±0,2°. Ez azt jelenti, hogy a kijelzett eredmény körülbelül ezen a tűrésen belül térhet el a tényleges értéktől a specifikált üzemi körülmények között.

A gyártó ±0,2° ismételhetőséget is megad, ami azt jellemzi, hogy ugyanazon helyzet többszöri mérésénél mekkora eltérés várható.

Pontosság és felbontás nem ugyanaz

A kijelző kis lépésekben képes megjeleníteni a dőlést, de a kijelzési felbontást nem szabad összekeverni a mérési pontossággal.

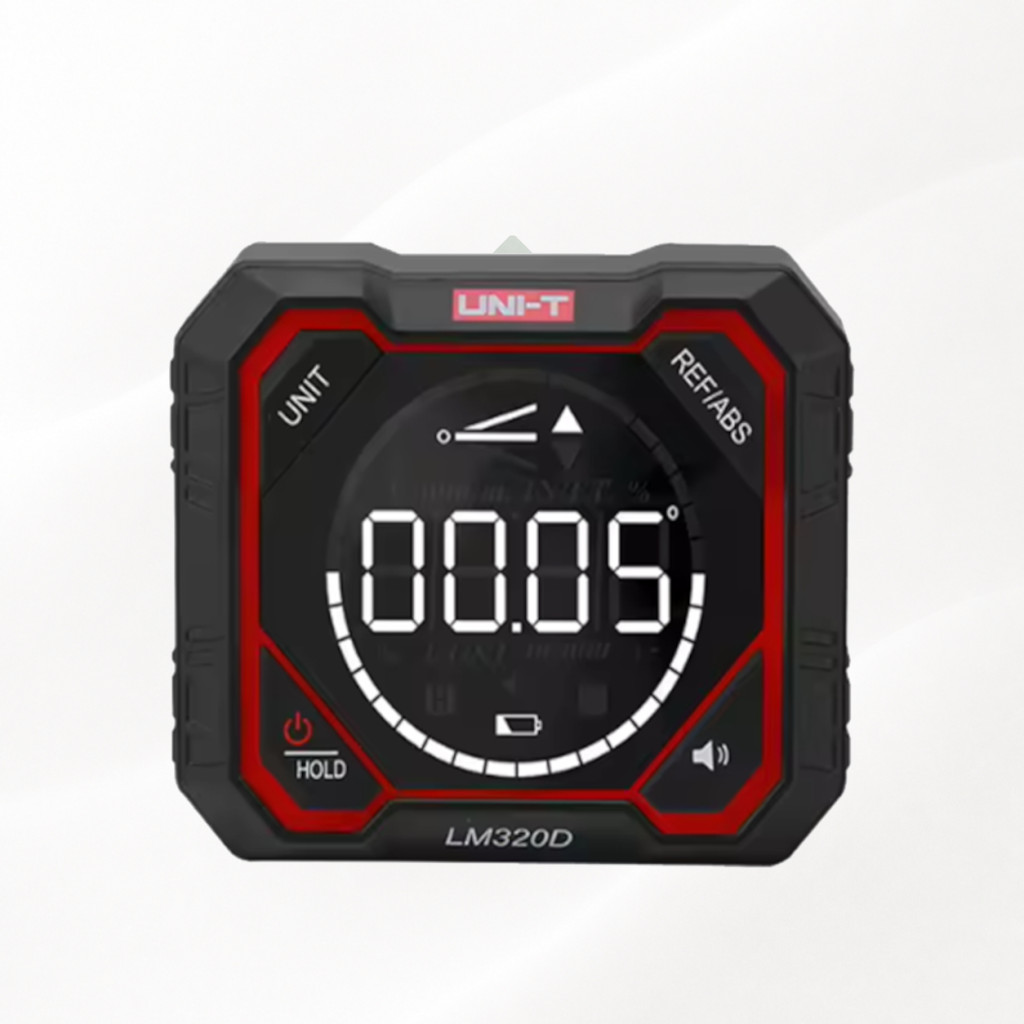

Ha a készülék például 0,05° változást képes kijelezni, az nem jelenti azt, hogy a tényleges mérési hiba is csak 0,05°. A specifikált szögpontosság ±0,2°.

LM320D vagy lézeres LM320E / LM320F?

Az LM320D nem tartalmaz lézert. Ha a feladat a munkadarab, gépelem vagy szerkezet tényleges dőlésszögének mérése, ez nem jelent hátrányt.

A lézeres LM320E és LM320F modellek akkor adnak pluszt, ha a mért szöget egy hosszabb referenciairányra is ki kell vetíteni.

Az LM320D előnye, hogy:

• egyszerűbb kialakítású,
• kedvezőbb árú,
• nincs szükségtelen lézerfunkció,
• a gyártói üzemideje hosszabb: akár 14 óra.

Mit nem tud az LM320D?

• Nem vetít lézervonalat.
• Nem távolságmérő.
• Nem helyettesít geodéziai szintezőműszert.
• Nem adatlogger és nem tárol hosszú mérési sorozatokat.
• Nincs Bluetooth-kapcsolata.
• Nem alkalmas nagy pontosságú laboratóriumi szögkalibrálásra.

Műszaki adatok

A csomag tartalma

Az UNI-T LM320D jó választás, ha egy gyorsan használható, kompakt és mágnesesen rögzíthető digitális szögmérőre van szükség gépészethez, építőipari vagy asztalos munkákhoz. A 4×90° mérési tartomány, a relatív és abszolút mérés, a többféle lejtéskijelzés és az automatikusan forgó kijelző miatt sokkal többet tud egy egyszerű digitális vízmértéknél, miközben a lézer nélküli kivitel miatt kedvező árú és hosszú üzemidejű marad.

Gyakorlati kérdések az első beállítás előtt

Mér teljes 360°-ban?

A gyártó 4×90° mérési tartományt ad meg, vagyis a műszer négy 90°-os szektorban követi a teljes kör dőlését.

Van benne lézer?

Nincs. Az LM320D kizárólag digitális szög- és dőlésmérő. Lézervonalhoz az LM320E vagy LM320F modell szükséges.

Fémfelületre tapad?

Igen, megfelelő ferromágneses felületen. Az alsó és hátsó oldalán is található mágneses rögzítés.

Mér százalékos lejtést?

Igen. A fok mellett %, mm/m és in/ft kijelzés is választható.

Relatív szöget is lehet vele mérni?

Igen. Tetszőleges felület lenullázható referenciahelyzetként, és ezután a műszer ehhez viszonyítva mutatja a szögeltérést.

A 0,05° felbontás ugyanaz, mint a pontosság?

Nem. A kijelzés lépésköze 0,05°, míg a gyártó által megadott mérési pontosság ±0,2°.

Mennyi ideig működik egy töltéssel?

A gyártó az LM320D esetében körülbelül 14 órás akkumulátoros üzemidőt ad meg.

Használható fűrészlap beállítására?

Igen. A relatív nullázás és a mágneses rögzítés miatt kifejezetten praktikus lehet fűrészlapok, gépasztalok és vezetősínek szögének ellenőrzésére, feltéve hogy a felület alkalmas mágneses rögzítésre.

Működik alumíniumon?

A szögmérés természetesen igen, de a mágneses rögzítés alumíniumon nem működik. Ilyenkor a készüléket kézzel kell a felülethez tartani vagy más módon megtámasztani.
