UNI-T UT118C toll kialakítású True RMS digitális multiméter, 600 V, NCV

Az UNI-T UT118C akkor mutatja meg igazán az előnyét, amikor egy hagyományos multimétert már nehézkes kézben tartani. Szűk elosztószekrényben, sűrű sorkapocssorban, háztartási készülék belsejében vagy elektronikai panelen a toll kialakítás és a műszer végébe épített mérőcsúcs sokkal könnyebben irányítható.

Az UT118C nem egyszerű érintésmentes feszültségkereső, hanem teljes értékű True RMS digitális multiméter. Feszültséget, ellenállást, kapacitást, frekvenciát és kitöltési tényezőt mér, továbbá dióda- és folytonosságvizsgálatra, NCV érzékelésre és fázisvezető azonosítására is használható. Árammérést viszont nem tartalmaz, így főleg gyors villamossági ellenőrzésre, készülékjavításra és elektronikai hibakeresésre érdemes választani.

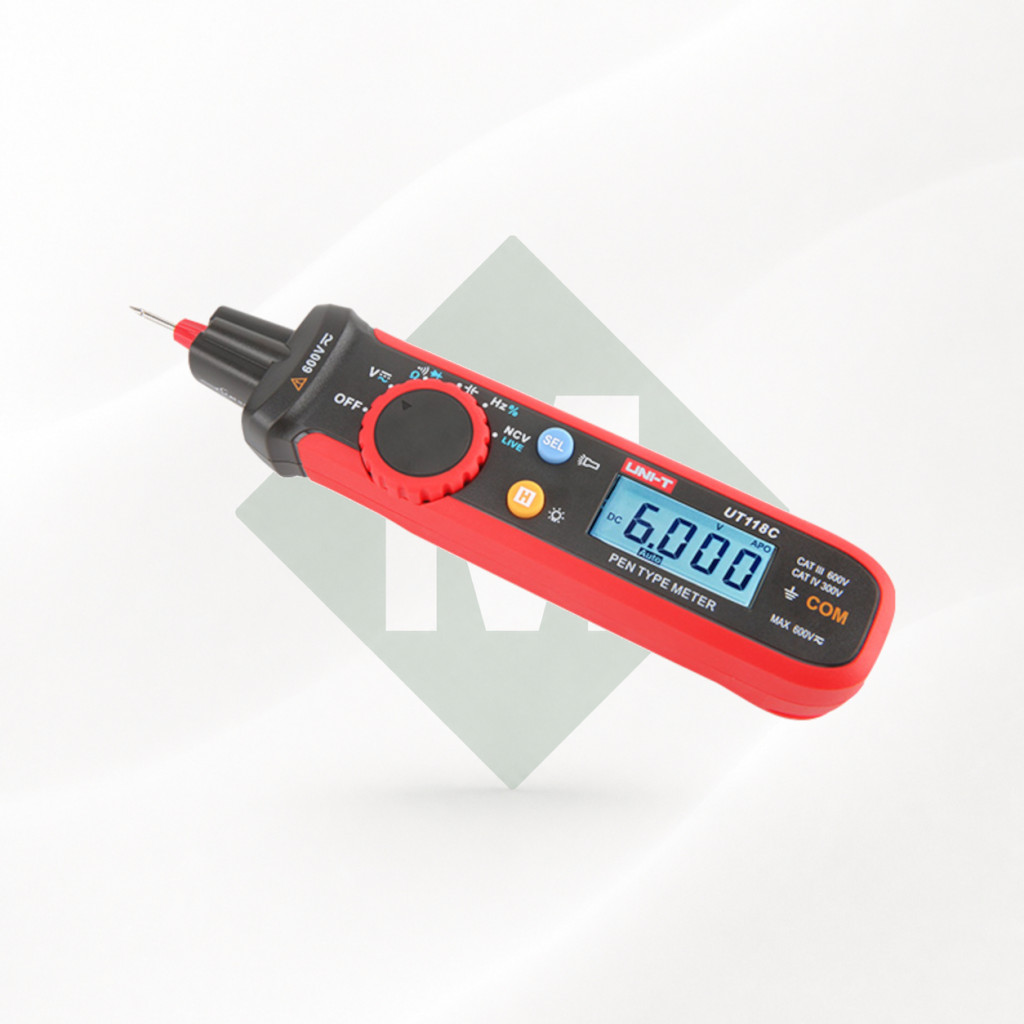

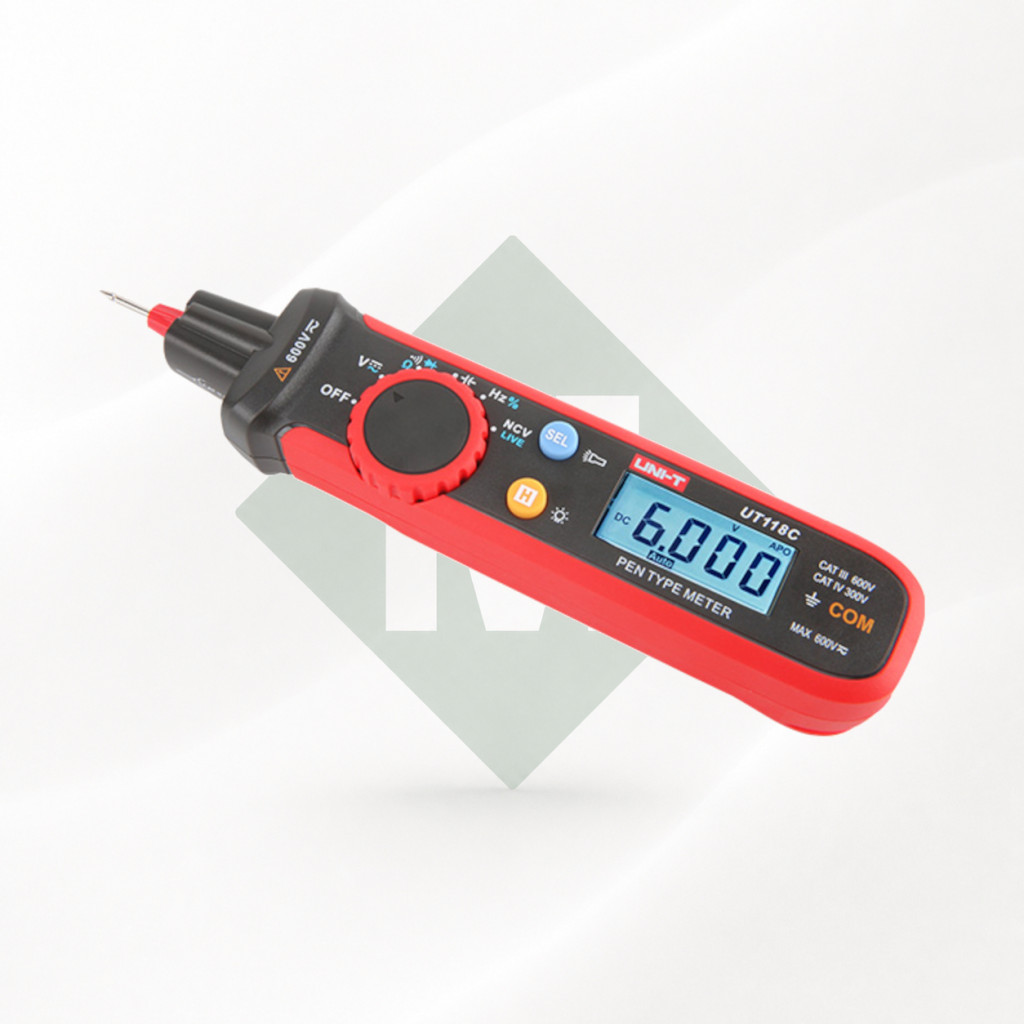

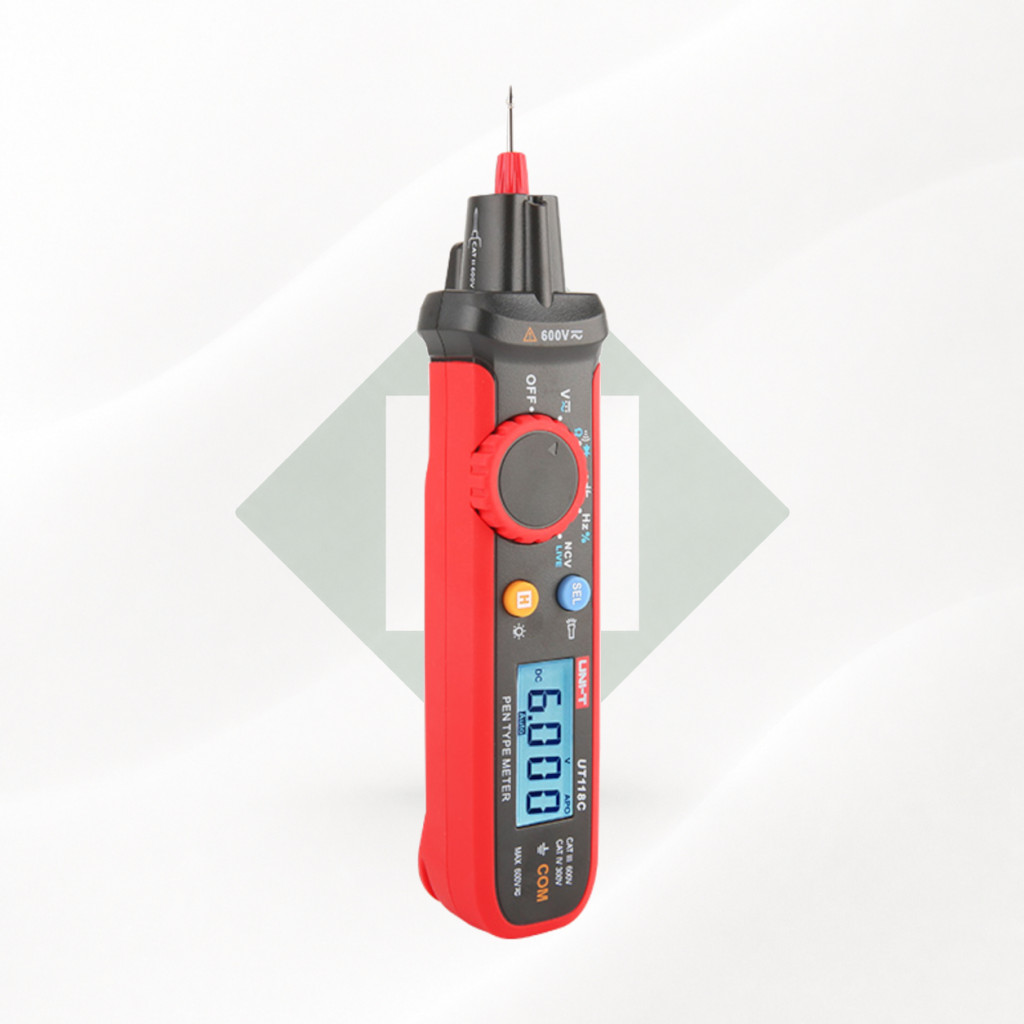

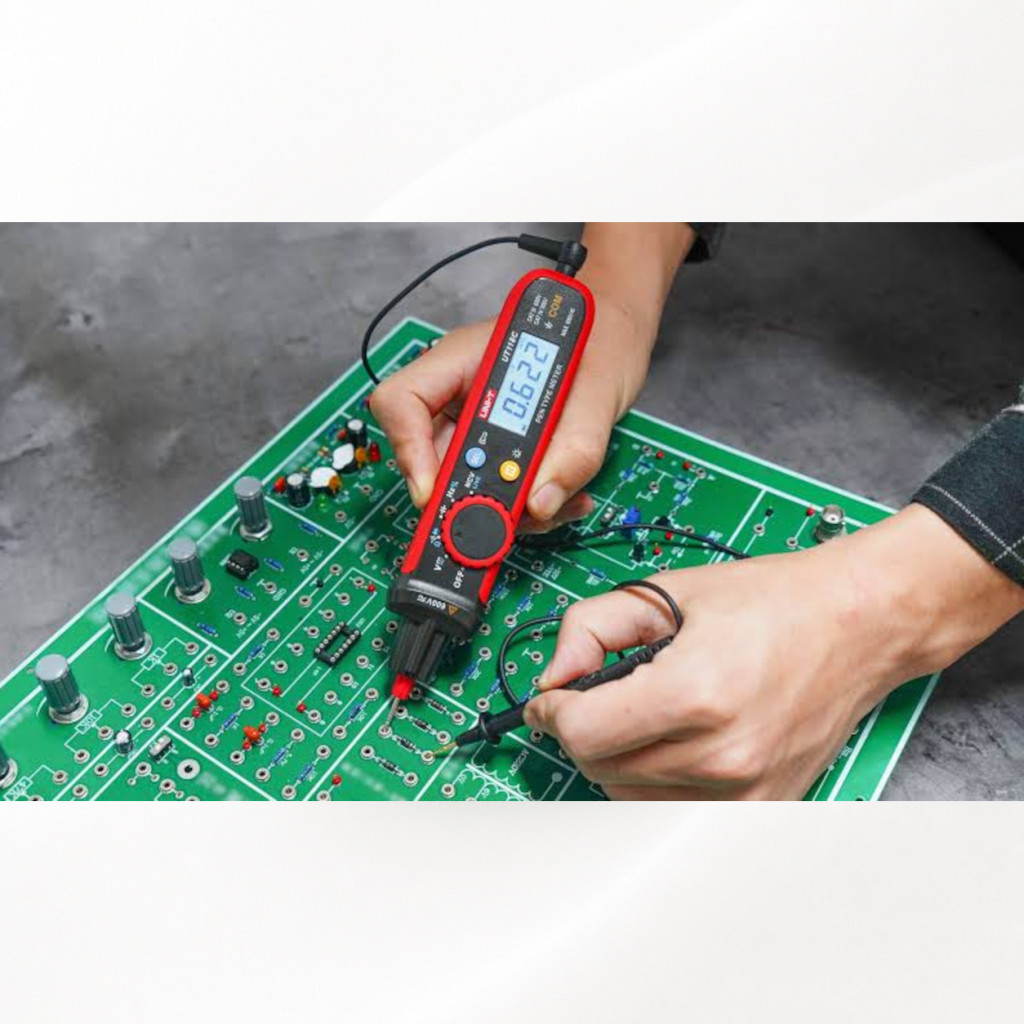

UNI-T UT118C True RMS toll multiméter szűk és nehezen hozzáférhető mérési pontokhoz

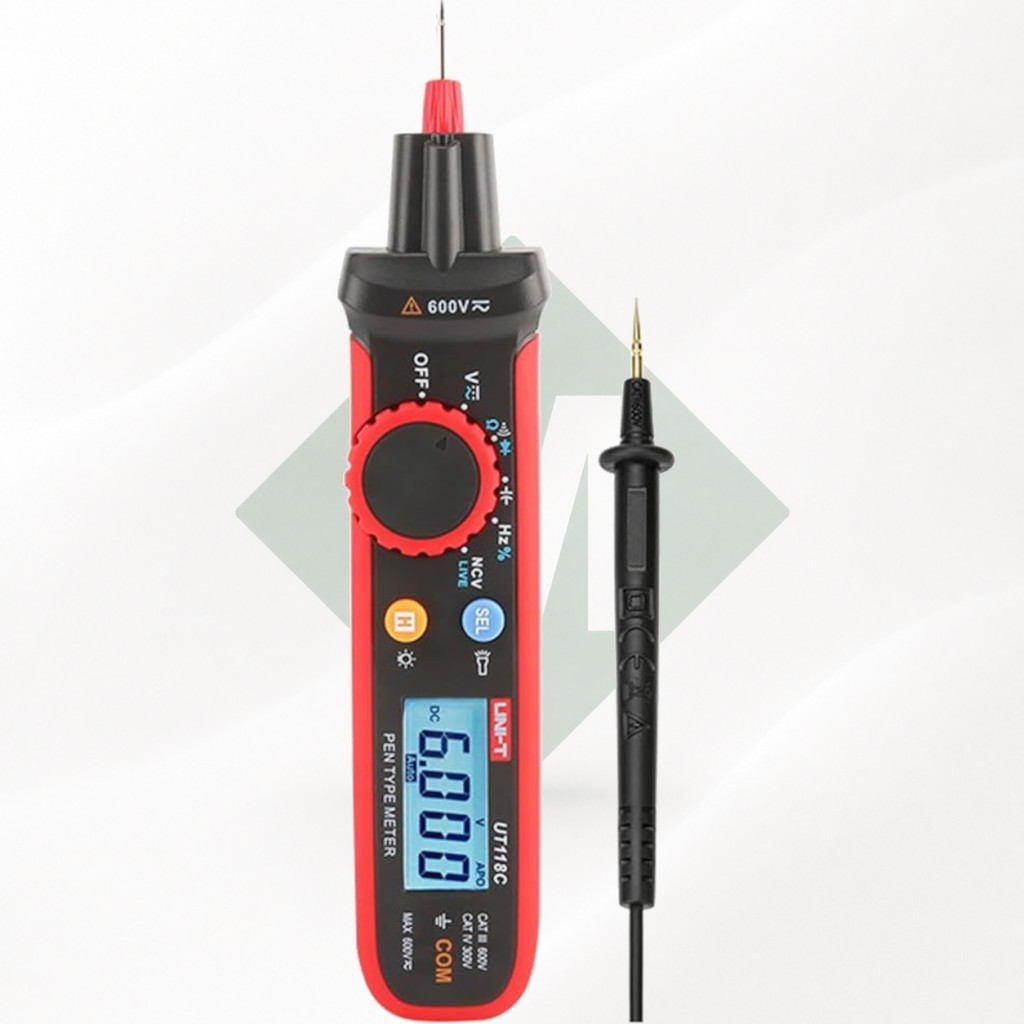

Az UNI-T UT118C egy 6000 számlálású, automatikus méréshatár-váltású digitális multiméter. A műszer egyik mérőcsúcsa közvetlenül a készülék elején található, a másik mérőpontot pedig a mellékelt fekete mérővezetékkel lehet elérni. Emiatt a használata inkább egy tollszerű vizsgálóeszközre hasonlít, miközben tudása egy kompakt multiméterével egyezik meg.

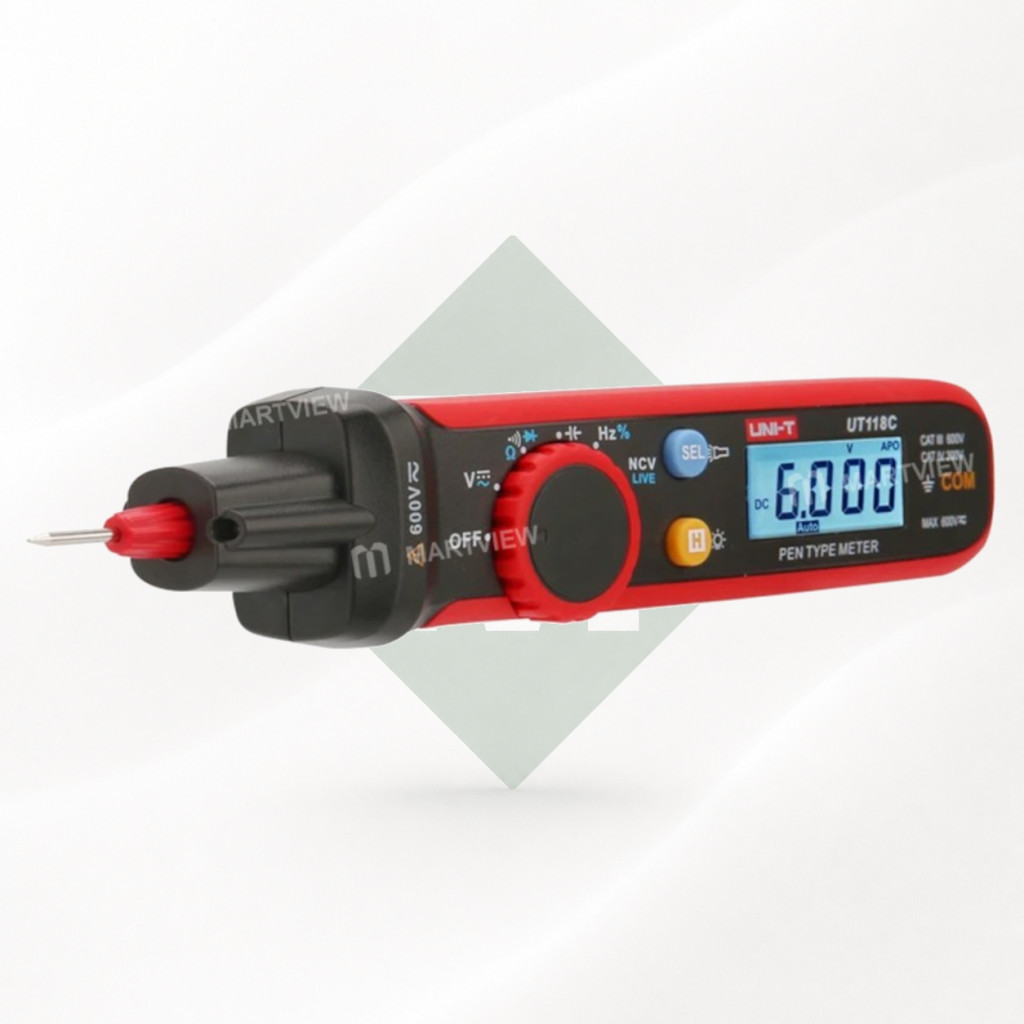

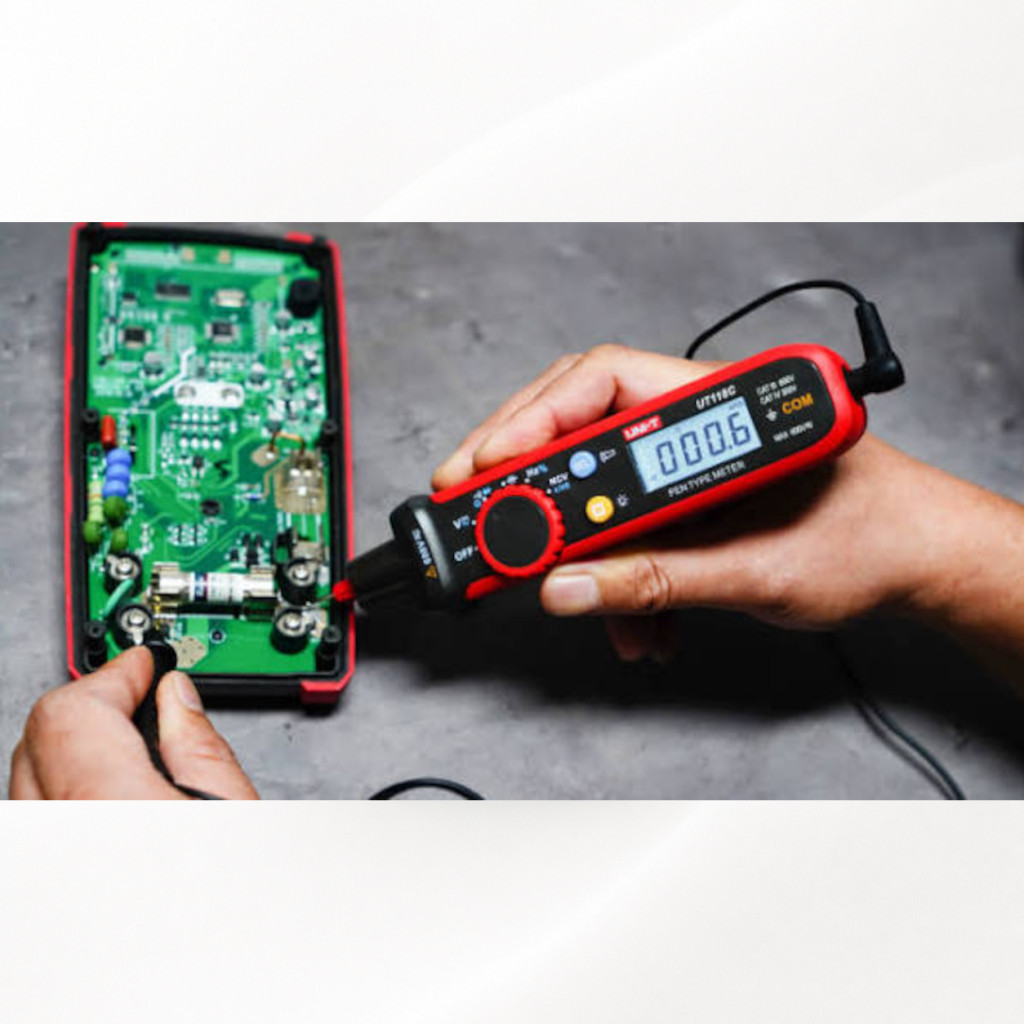

A beépített mérőcsúcs extra vékony, aranyozott kivitelű, ezért sűrűn szerelt elektronikai panelek, kisebb csatlakozók és keskeny sorkapcsok vizsgálatánál is pontosabban elhelyezhető. A mérőcsúcs hossza állítható, használaton kívül pedig a védőkupak teljesen eltakarja.

A készülék a digitális multiméterek közé tartozik, de a hagyományos kézi műszerekhez képest sokkal inkább gyors hibakereső eszköz. Villanyszerelőknek, karbantartóknak, háztartásigép-szerelőknek, elektronikai műszerészeknek és olyan felhasználóknak ajánlható, akik sokat mérnek szűk vagy rosszul megvilágított helyeken.

A toll kialakítás előnyei a gyakorlatban

• Egy kézzel könnyebben irányítható: az egyik mérőcsúcs közvetlenül a műszer végén van.
• Szűk helyeken is elfér: keskeny műszerház, sorkapcsokhoz és zsúfolt elektronikához jól használható forma.
• Extra hegyes, aranyozott mérőcsúcs: kis érintkezési pontok és sűrű áramköri panelek méréséhez.
• Állítható csúcshossz: a mérési helynek és biztonsági kategóriának megfelelően szabályozható.
• Beépített zseblámpa: elosztószekrényben, készülékházban és sötét munkaterületen is segíti a célzást.
• Mérővezeték-rögzítés: a külön mérővezeték a műszerházhoz rögzíthető, így tároláskor sem lóg szanaszét.
• Könnyű és hordozható: kb. 120 grammos tömegével műszeres táskában vagy munkaruhában is kényelmesen elfér.

True RMS feszültségmérés 600 V-ig

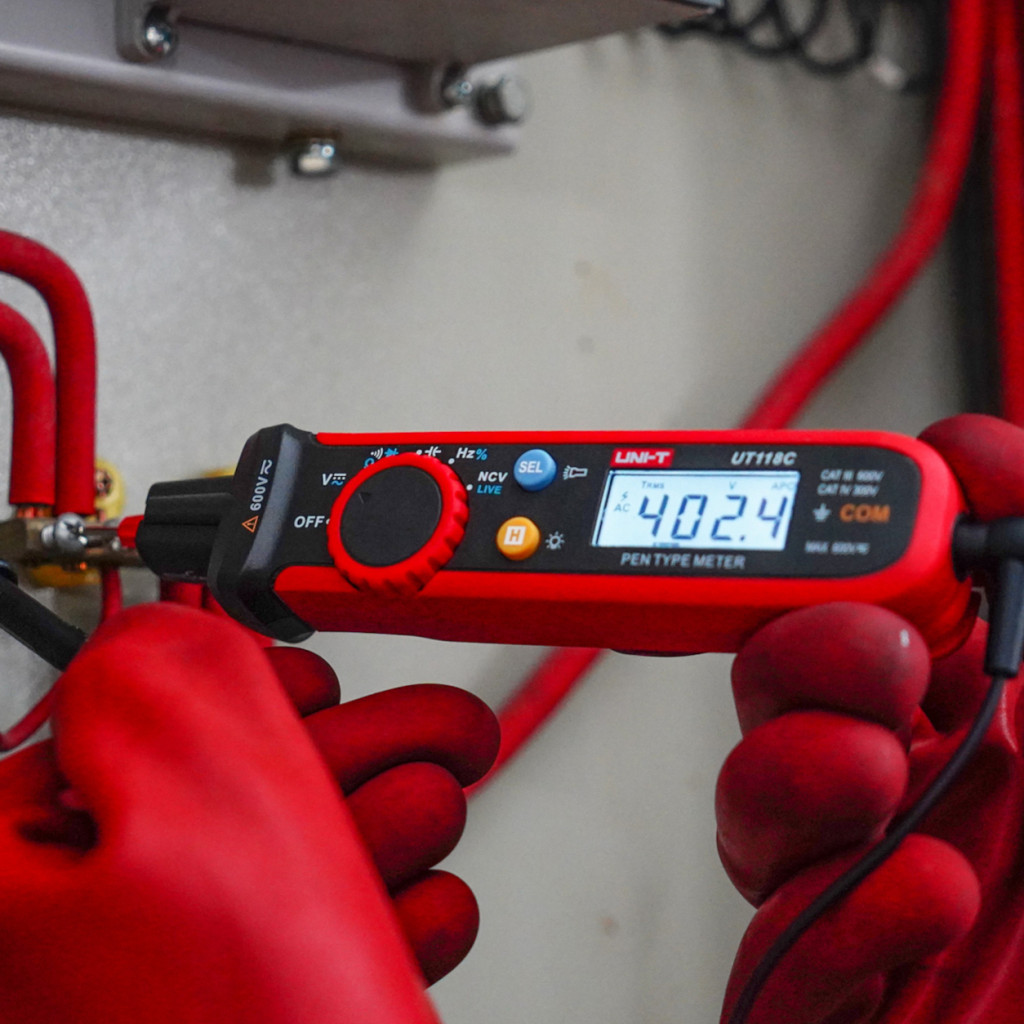

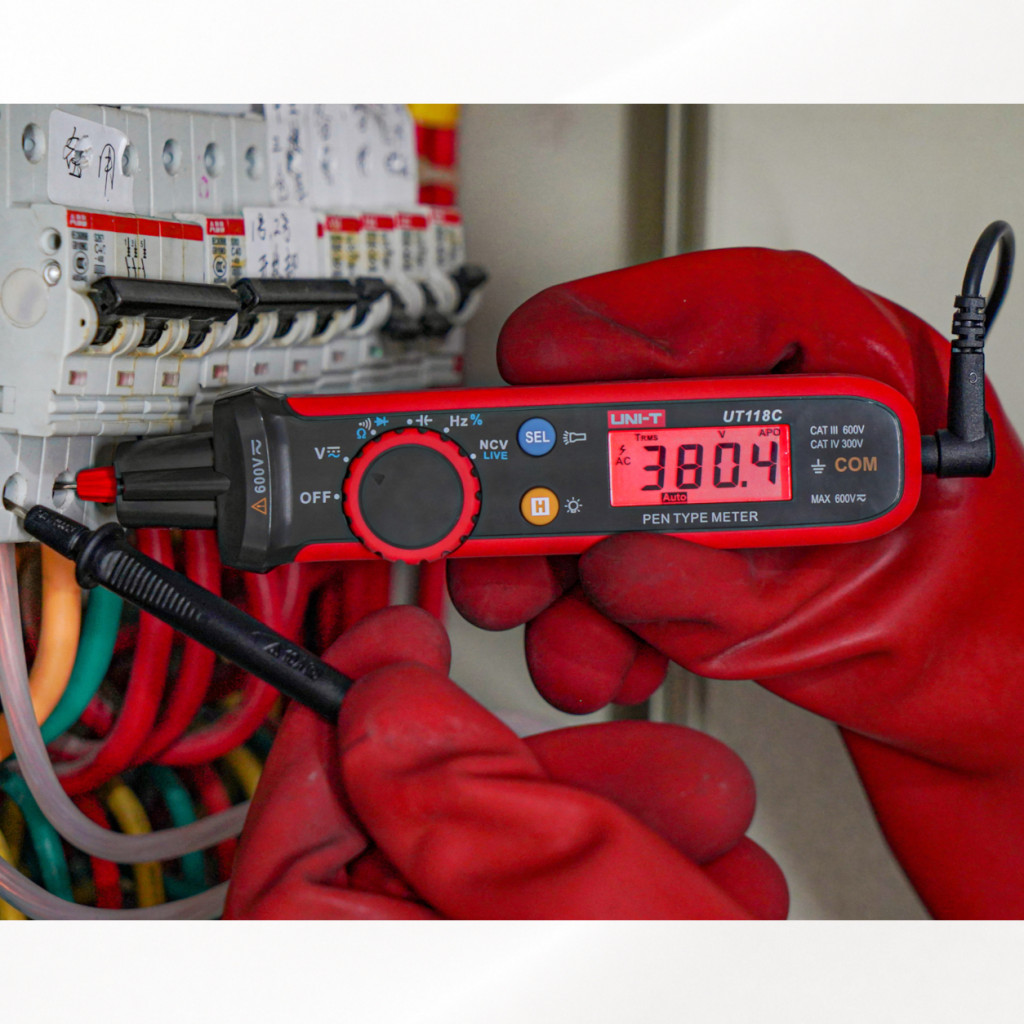

Az UT118C egyen- és váltakozó feszültséget is mér, legfeljebb 600 V-ig. DC módban akkumulátorok, tápegységek, vezérlőáramkörök és elektronikai tápvonalak ellenőrizhetők, AC módban pedig hálózati és más váltakozó feszültségek mérhetők.

A True RMS valódi effektívérték-mérést jelent. Ez különösen akkor fontos, ha a jelalak nem tökéletes szinusz, például elektronikus tápegységek, fényerőszabályzók, kapcsolóüzemű vezérlések vagy más nemlineáris fogyasztók környezetében. Ilyen helyeken egy egyszerű átlagérték-alapú multiméter nagyobb hibával mérhet.

Automatikus ellenállás-, dióda- és folytonosságfelismerés

Az UT118C Scan módja képes automatikusan felismerni, hogy ellenállást, diódát vagy vezetékfolytonosságot vizsgálsz. Ez gyors hibakeresésnél kényelmes, mert nem kell minden alkalommal külön mérési módot kiválasztani.

A funkció kézzel is felülbírálható a SEL gombbal. Ez akkor hasznos, ha a mérendő áramkör összetettebb, vagy a műszer automatikus felismerése nem azt a módot választja, amelyre szükséged van.

Mire használható az UT118C?

• hálózati és kisfeszültségű AC/DC feszültség mérésére,
• kapcsolók, biztosítékok, vezetékek és csatlakozások folytonosságvizsgálatára,
• ellenállások és áramköri elemek ellenőrzésére,
• diódák nyitófeszültségének mérésére,
• kondenzátorok kapacitásának alapellenőrzésére,
• frekvencia és kitöltési tényező mérésére,
• érintésmentes feszültségérzékelésre,
• fázisvezető vagy élő vezeték azonosítására,
• háztartási gépek, vezérlések és elektronikai panelek hibakeresésére.

NCV és LIVE funkció – mi a különbség?

Az NCV érintésmentes feszültségérzékelést jelent. A műszert a vezeték vagy csatlakozó közelébe tartva érzékeli a váltakozó elektromos teret, és hang-, valamint fényjelzést adhat.

A LIVE funkció a mérőcsúcs közvetlen érintkezésével segít az élő, illetve fázisvezető azonosításában. Ennél a mérésnél a fekete mérővezeték nincs használatban, a műszer a beépített heggyel érzékeli a vezetéket.

Mindkét funkció gyors tájékozódásra alkalmas, de egyik sem helyettesíti a feszültségmentes állapot szabályos ellenőrzését. Munkakezdés előtt megfelelő kétpólusú feszültségvizsgálót kell használni.

Kapacitásmérés akár 60 mF-ig

A készülék 600 nF-tól 60 mF-ig terjedő méréshatárokat kínál. A 60 mF felső tartomány 60 000 µF-nak felel meg, ezért az UT118C nemcsak kisebb elektronikai kondenzátorokhoz, hanem nagyobb elektrolitkondenzátorok alapellenőrzéséhez is használható.

A legfelső tartomány pontossága és mérési sebessége gyengébb, mint a kisebb kapacitásoknál, ezért nagy kondenzátornál türelmesen meg kell várni az érték beállását. A kondenzátort mérés előtt mindig teljesen ki kell sütni, és pontos méréshez legalább az egyik kivezetését ajánlott leválasztani az áramkörről.

Frekvencia- és kitöltésitényező-mérés

Az UT118C 99,99 Hz-től 999,9 kHz-ig mér frekvenciát, továbbá 0,1–99,9% tartományban kijelzi a kitöltési tényezőt. Ez vezérlőjelek, négyszögjelek, PWM-jelek és egyszerűbb elektronikai áramkörök ellenőrzésénél lehet hasznos.

A kitöltési tényező azt mutatja meg, hogy egy perióduson belül az idő hány százalékában van a jel bekapcsolt vagy magas állapotban. Például motorvezérlésnél, LED-szabályzásnál vagy kapcsolóüzemű vezérlőjel vizsgálatánál adhat használható információt.

Gyakorlati mérési tippek

• Magasabb feszültség mérésénél mindig a védőperem mögött fogd a műszert és a mérővezetéket.
• Mérés előtt ellenőrizd a műszert ismert feszültségforráson.
• Ellenállást, diódát, folytonosságot és kapacitást csak feszültségmentes áramkörön mérj.
• A kondenzátorokat mérés előtt teljesen süsd ki.
• Szűk elektronikai panelen csak annyira nyisd ki a mérőcsúcsot, amennyire feltétlenül szükséges.
• NCV jelzésből ne következtess biztos feszültségmentességre.
• Ha a mérési eredmény ingadozik, ellenőrizd a csúcsok érintkezését és várd meg az automatikus tartományváltást.
• Használat után húzd vissza a mérőcsúcsot a védőkupakba.

Mit nem tud az UT118C?

• Nem mér áramerősséget.
• Nem helyettesít kétpólusú feszültségvizsgálót.
• Nem tartalmaz hőmérsékletmérést.
• Nincs Bluetooth kapcsolat vagy adatgyűjtés.
• Nem rendelkezik kézi méréshatár-választással; automata tartományváltást használ.
• A beépített mérőcsúcs miatt nem cserélhető le két tetszőleges, hagyományos mérővezetékre.

Műszaki adatok

Az UNI-T UT118C jó választás, ha egy hagyományos multiméternél könnyebben kezelhető, mégis komoly mérési funkciókat kínáló eszközt keresel. Szűk elosztókban, sorkapcsoknál, háztartási készülékekben és elektronikai paneleken különösen praktikus a toll kialakítás, a beépített hegyes mérőcsúcs és a zseblámpa. Nem mér áramot, viszont a True RMS feszültségmérés, a 60 MΩ-os ellenállás-, 60 mF-os kapacitás- és közel 1 MHz-es frekvenciatartomány miatt jóval több egy egyszerű feszültségkeresőnél.

Gyakorlati kérdések az UT118C használatához

Ez multiméter vagy feszültségvizsgáló?

Teljes értékű multiméter, csak toll kialakításban. Feszültséget, ellenállást, kapacitást és frekvenciát mér, továbbá dióda-, folytonosság-, NCV- és LIVE vizsgálatot is kínál.

Mér áramerősséget?

Nem. Az UT118C-ben nincs árammérési funkció. Áram méréséhez hagyományos multimétert vagy lakatfogót kell választani.

Miért praktikusabb szűk helyen?

Mert az egyik mérőcsúcs közvetlenül a műszer elején található. Nem kell egyszerre egy külön műszert és két hosszú mérővezetéket irányítani, így sorkapcsoknál és készülékek belsejében könnyebben kezelhető.

True RMS műszer?

Igen. Ez torzult váltakozó jelalakoknál is megbízhatóbb effektívérték-mérést adhat, mint egy egyszerű átlagérték-alapú multiméter.

Az NCV funkcióval ellenőrizhető a feszültségmentesség?

Nem. Az NCV gyors tájékozódásra használható, de nem bizonyítja biztonságosan a feszültségmentes állapotot. Ehhez megfelelő kétpólusú feszültségvizsgáló szükséges.

Mire jó a LIVE funkció?

A beépített mérőcsúccsal segít az élő vagy fázisvezető azonosításában. Ez sem helyettesíti a pontos feszültségmérést vagy a szabályos feszültségmentesség-vizsgálatot.

Tényleg mér 60 mF kapacitást?

Igen, a gyári felső tartomány 60 mF, vagyis 60 000 µF. A legfelső tartomány pontossága azonban gyengébb, és a mérés hosszabb ideig tarthat. A kondenzátort előtte mindig teljesen ki kell sütni.

Mire jó az automatikus Scan mód?

A műszer képes automatikusan megkülönböztetni az ellenállás-, dióda- és folytonosságvizsgálatot. Gyors hibakeresésnél ez kényelmes, de szükség esetén a mérési mód kézzel is kiválasztható.

Használható hálózati elosztóban?

A műszer CAT III 600 V és CAT IV 300 V besorolású, ezért megfelelő mérési körülmények és sértetlen tartozékok mellett ilyen feladatokra tervezték. A biztonsági előírásokat és a megfelelő egyéni védelmet ettől még be kell tartani.
