UNI-T UT202BT Bluetooth True RMS lakatfogó, 600 A AC, Inrush, LPF, hőmérsékletmérés

Az UNI-T UT202BT azoknak készült, akiknek egy egyszerű lakatfogónál többre van szükségük, de nem szeretnének nagyméretű ipari műszert cipelni. A kompakt készülék egy kézzel kezelhető, a leggyakoribb mérési funkciókat automatikusan felismeri, az eredmények pedig Bluetooth-kapcsolaton keresztül mobiltelefonon is követhetők.

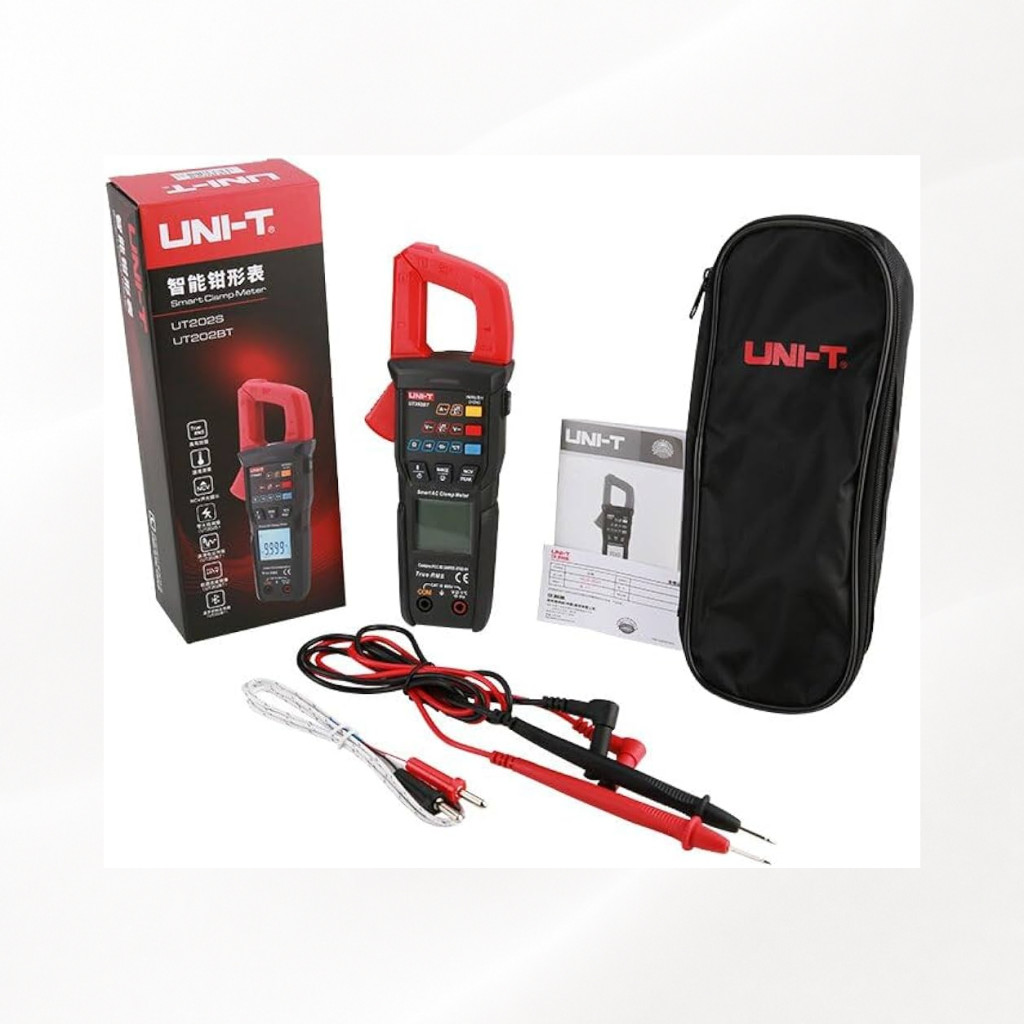

A 600 A-es True RMS árammérés mellett az UT202BT bekapcsolási áramcsúcsot, hőmérsékletet, kapacitást, frekvenciát és akár 100 MΩ-os ellenállást is mér. Az aluláteresztő szűrő frekvenciaváltós és elektronikusan vezérelt rendszereknél segíthet stabilabb feszültségértéket kapni, a mellékelt K-típusú hőelem pedig HVAC, motor- és gépészeti ellenőrzéseknél ad hasznos kiegészítő funkciót.

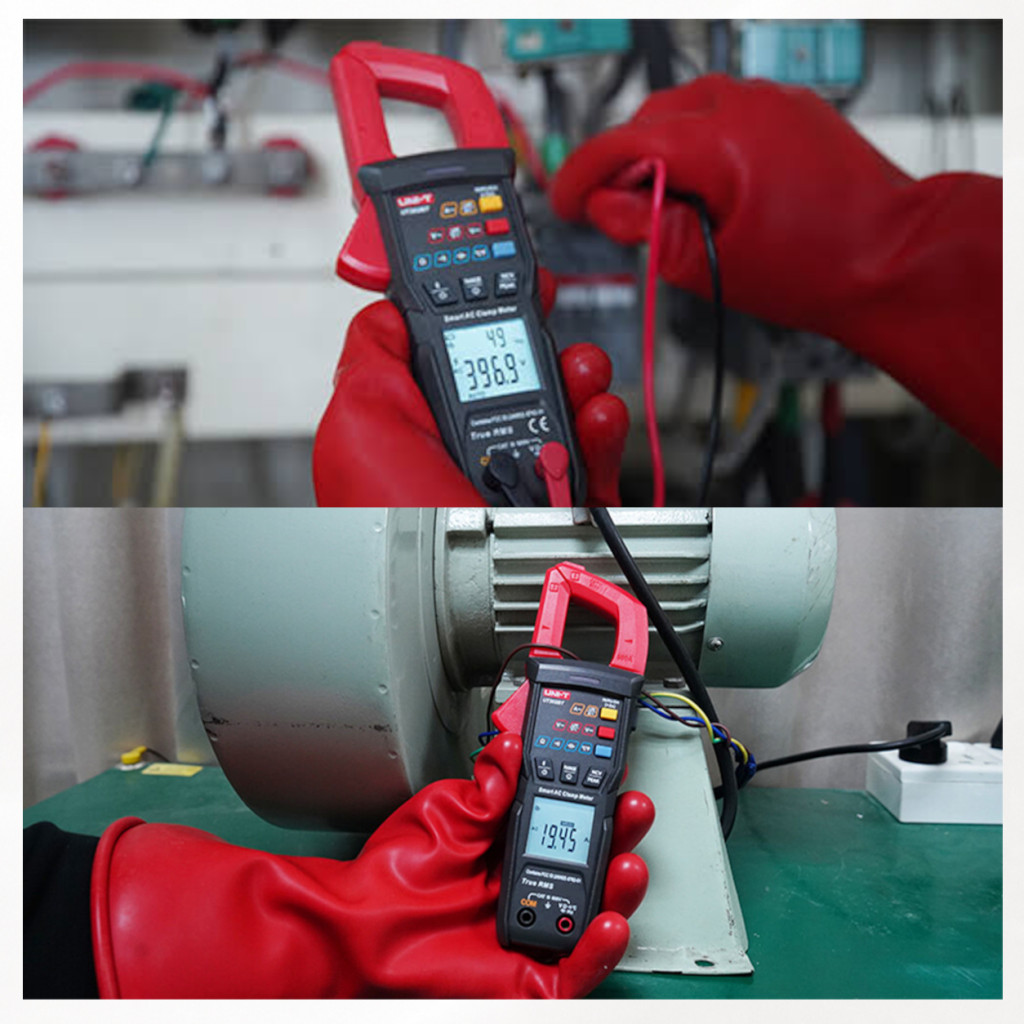

UNI-T UT202BT Bluetooth True RMS lakatfogó Inrush és LPF funkcióval

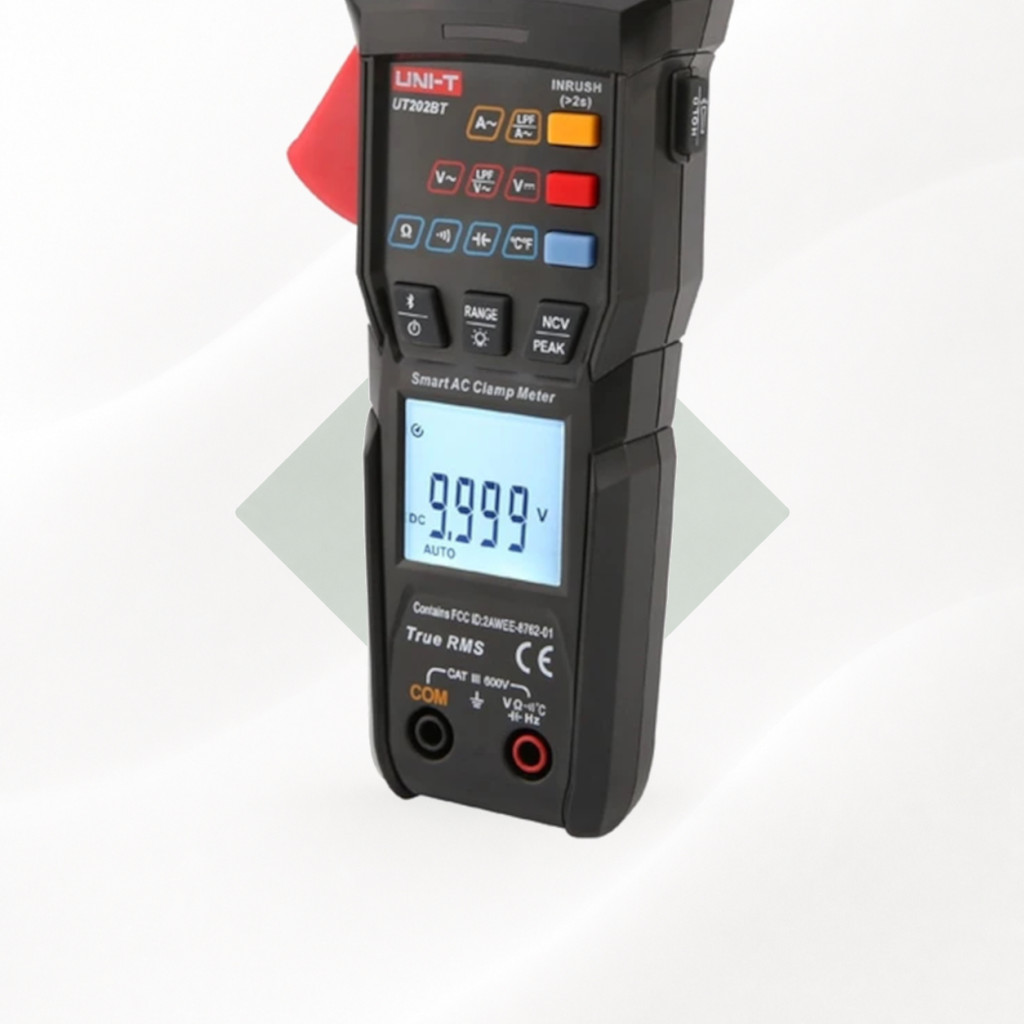

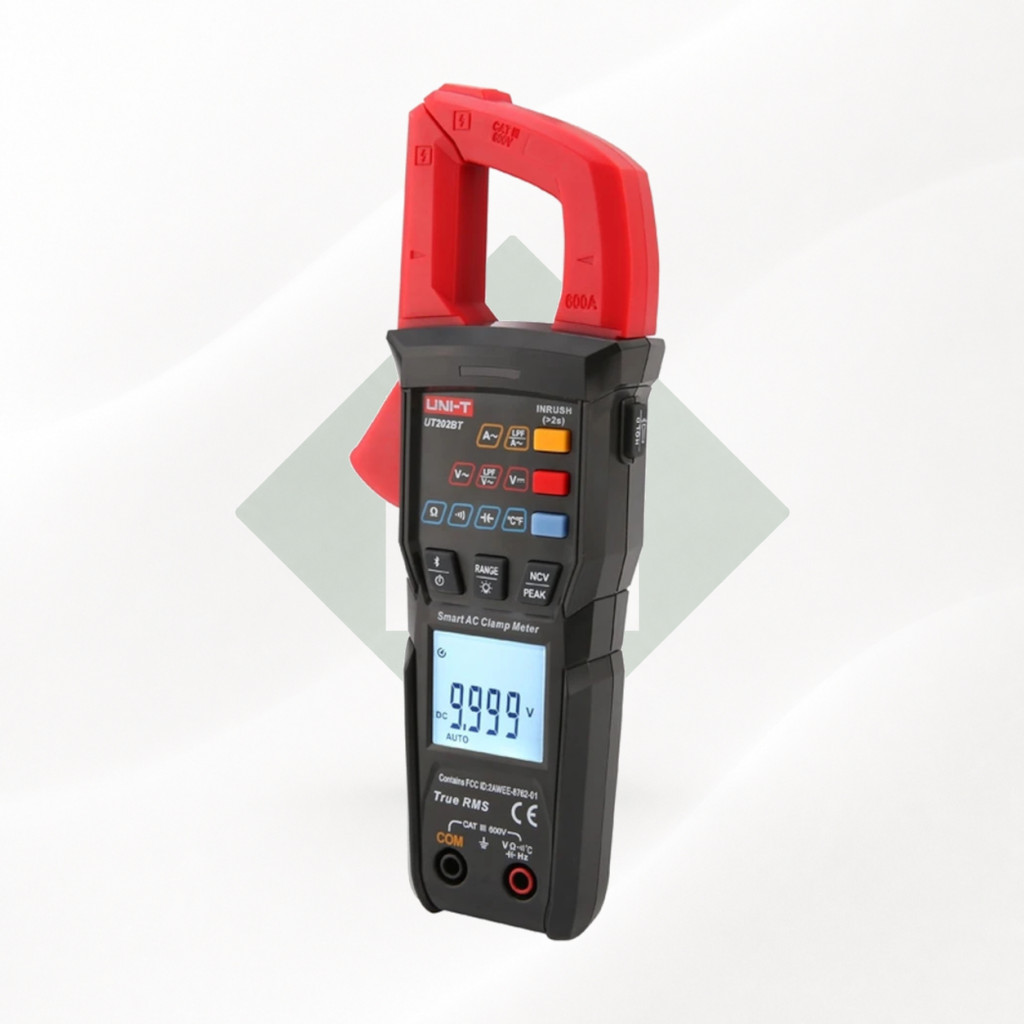

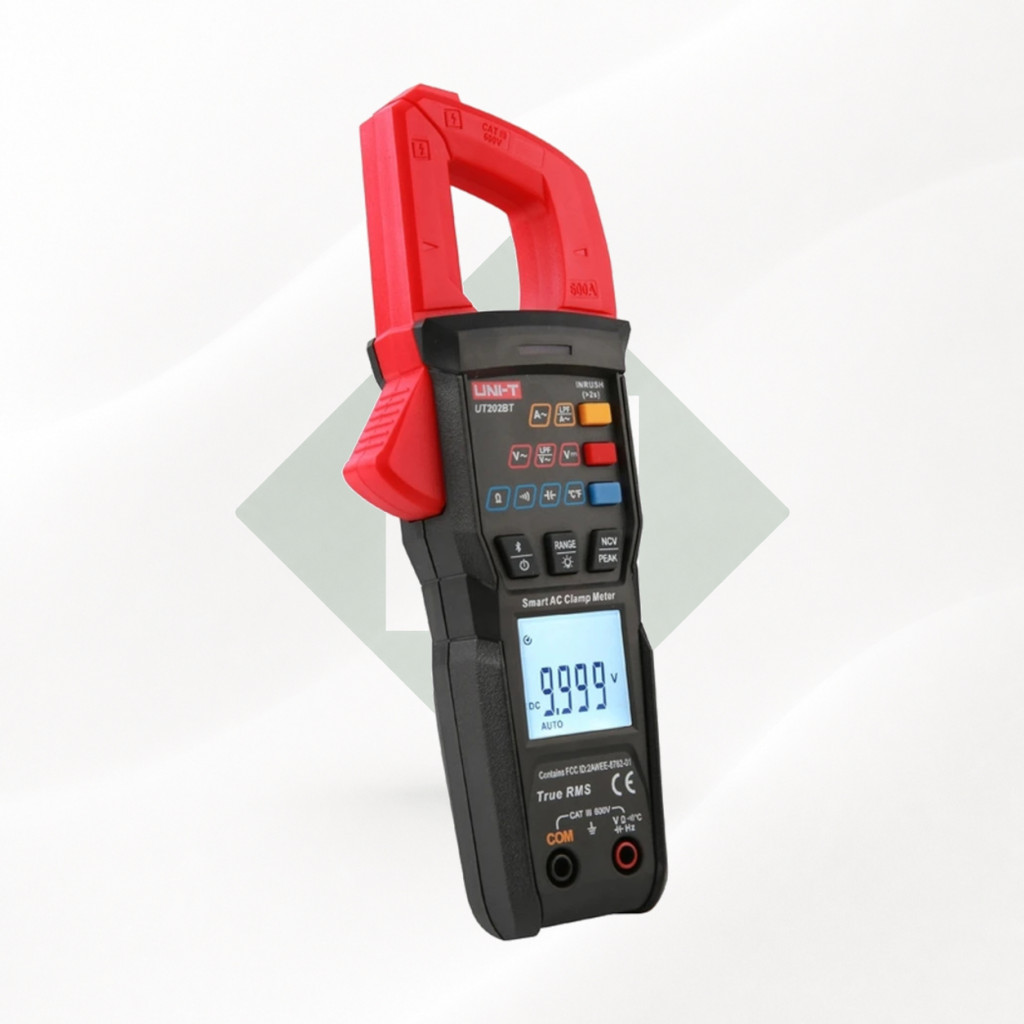

Az UNI-T UT202BT 9999 számlálású, automatikus méréshatár-váltású digitális AC lakatfogó. A lakatpofával legfeljebb 600 A váltakozó áram mérhető, mérővezetékekkel pedig 600 V AC/DC feszültség, ellenállás, kapacitás, frekvencia és folytonosság vizsgálható.

A műszer Bluetooth-kapcsolaton keresztül együttműködik a UNI-T Smart Measure mobilalkalmazással. Ez lehetővé teszi az értékek távolabbról történő megfigyelését, rögzítését és grafikus követését, ami különösen akkor praktikus, ha a műszer elosztószekrényben, gépházban vagy más nehezen hozzáférhető mérési ponton marad.

A készülék a digitális lakatfogók között olyan felhasználóknak ajánlható, akik villanyszerelés, HVAC, motorok, szivattyúk, klímák, kompresszorok vagy frekvenciaváltós berendezések ellenőrzéséhez keresnek sokoldalú, mégis könnyen hordozható műszert.

Ami az UT202BT-t az alap lakatfogók fölé emeli

• Bluetooth adatkapcsolat: a mért értékek mobiltelefonon is követhetők és rögzíthetők.
• Inrush indítóáram-mérés: motorok, kompresszorok és más nagy indulási áramú fogyasztók bekapcsolási csúcsának vizsgálatához.
• Aluláteresztő LPF szűrő: frekvenciaváltók és elektronikus vezérlések nagyfrekvenciás összetevőinek csökkentésére.
• Peak Hold funkció: rövid idejű jelcsúcsok rögzítésére.
• True RMS mérés: torzult váltakozó jeleknél is megbízhatóbb effektív értéket ad.
• 600 A AC árammérés: a vezeték megbontása nélkül mérhető a váltakozó áram.
• Hőmérsékletmérés: mellékelt K-típusú hőelemmel -40 és +1000 °C közötti műszertartomány.
• 100 MΩ ellenállásmérés: az egyszerű UT202T modellnél jóval szélesebb tartomány.
• 100 mF kapacitásmérés: nagyobb elektrolitkondenzátorok alapellenőrzésére is használható.
• NCV és beépített lámpa: gyors tájékozódás és jobb láthatóság szűk munkaterületen.

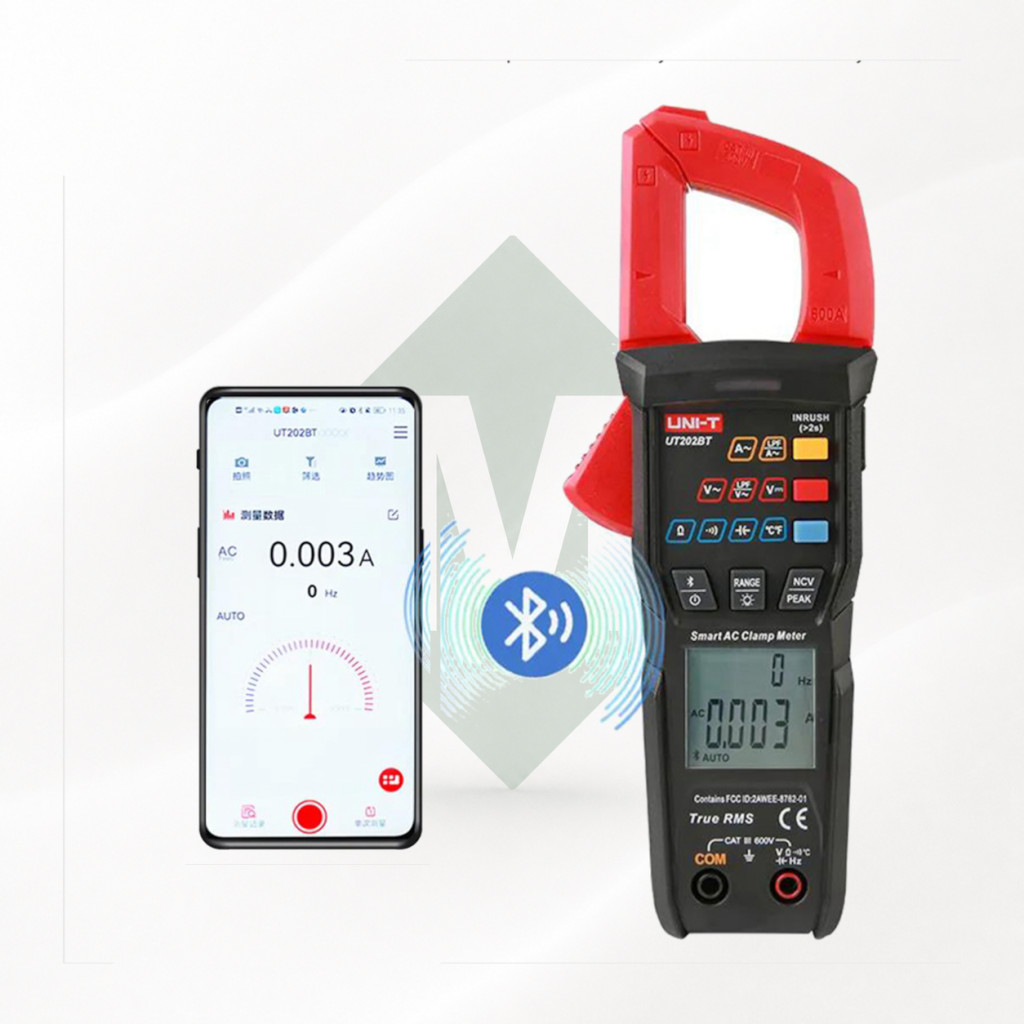

Bluetooth és UNI-T Smart Measure alkalmazás

A Bluetooth-kapcsolat egyik legnagyobb előnye, hogy a műszert nem kell folyamatosan kézben tartani vagy közvetlenül leolvasni. A lakatfogó a mérési ponton maradhat, miközben az értékeket a csatlakoztatott telefonon követheted.

Ez például motor, kompresszor, klíma vagy szivattyú működési ciklusának vizsgálatánál lehet hasznos. A mobilalkalmazás segítségével könnyebben észrevehetők a terhelés változásai, és nem kell a bekapcsolt berendezés közvetlen közelében maradni.

Az alkalmazás használatához kompatibilis Android- vagy iOS-eszköz, Bluetooth-kapcsolat és a UNI-T Smart Measure alkalmazás szükséges. Az alkalmazás funkciói, jogosultságai és kompatibilitása az operációs rendszer verziójától függhet.

Inrush indítóáram-mérés motorokhoz és kompresszorokhoz

Villanymotorok, kompresszorok, transzformátorok és nagyobb tápegységek bekapcsoláskor rövid időre a normál üzemi áram többszörösét vehetik fel. Ezt nevezzük indulási vagy bekapcsolási áramnak.

Az Inrush funkció ezt a rövid idejű áramcsúcsot igyekszik rögzíteni. Így megállapítható, hogy egy kismegszakító leoldását, feszültségesést vagy bizonytalan indulást túl nagy bekapcsolási áram okozhat-e.

Fontos, hogy az Inrush mérés nem ugyanaz, mint az általános Peak Hold. Az Inrush funkció kifejezetten motorok és más terhelések indulási folyamatára optimalizált mérési mód.

Aluláteresztő szűrő frekvenciaváltós rendszerekhez

A frekvenciaváltók kimenetén nem szabályos hálózati szinuszfeszültség jelenik meg, hanem nagyfrekvenciás kapcsolási impulzusokból felépített jel. Egy hagyományos multiméter ezek miatt instabil vagy túl magas értéket mutathat.

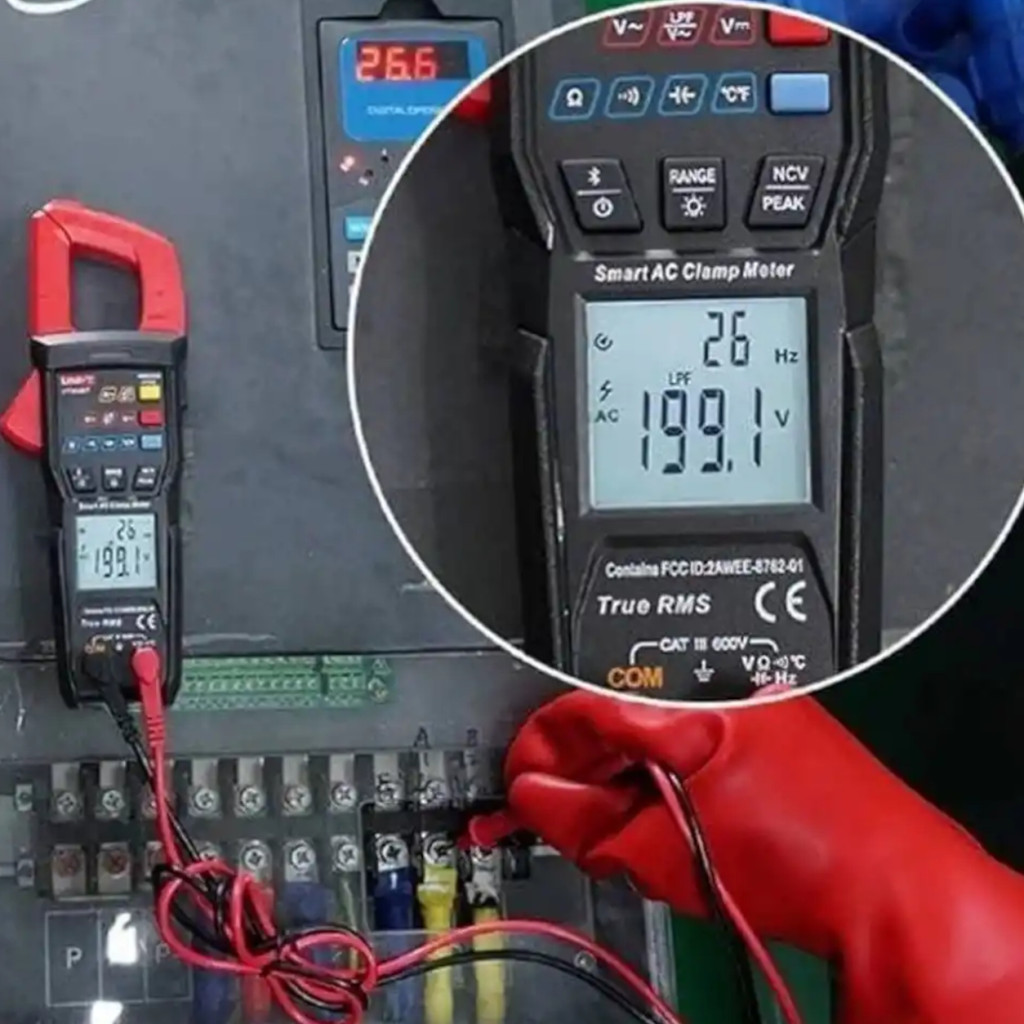

Az UT202BT aluláteresztő szűrője csökkenti a nagyfrekvenciás összetevők hatását, így frekvenciaváltós motorvezérléseknél használhatóbb feszültségértéket adhat. A funkció gyors karbantartási ellenőrzéshez való, és nem helyettesít oszcilloszkópot vagy motorhajtás-analizátort.

True RMS – torzult jeleknél is jobb alap

A hagyományos átlagérték-alapú műszerek szabályos szinuszos jelből számolják az effektív értéket. Kapcsolóüzemű tápegységek, fényerőszabályzók, frekvenciaváltók és más elektronikus terhelések esetén azonban az áram és a feszültség jelalakja torzulhat.

A True RMS műszer a tényleges jelalakból számítja az effektív értéket, ezért az ilyen rendszerekben jellemzően pontosabb és használhatóbb eredményt ad.

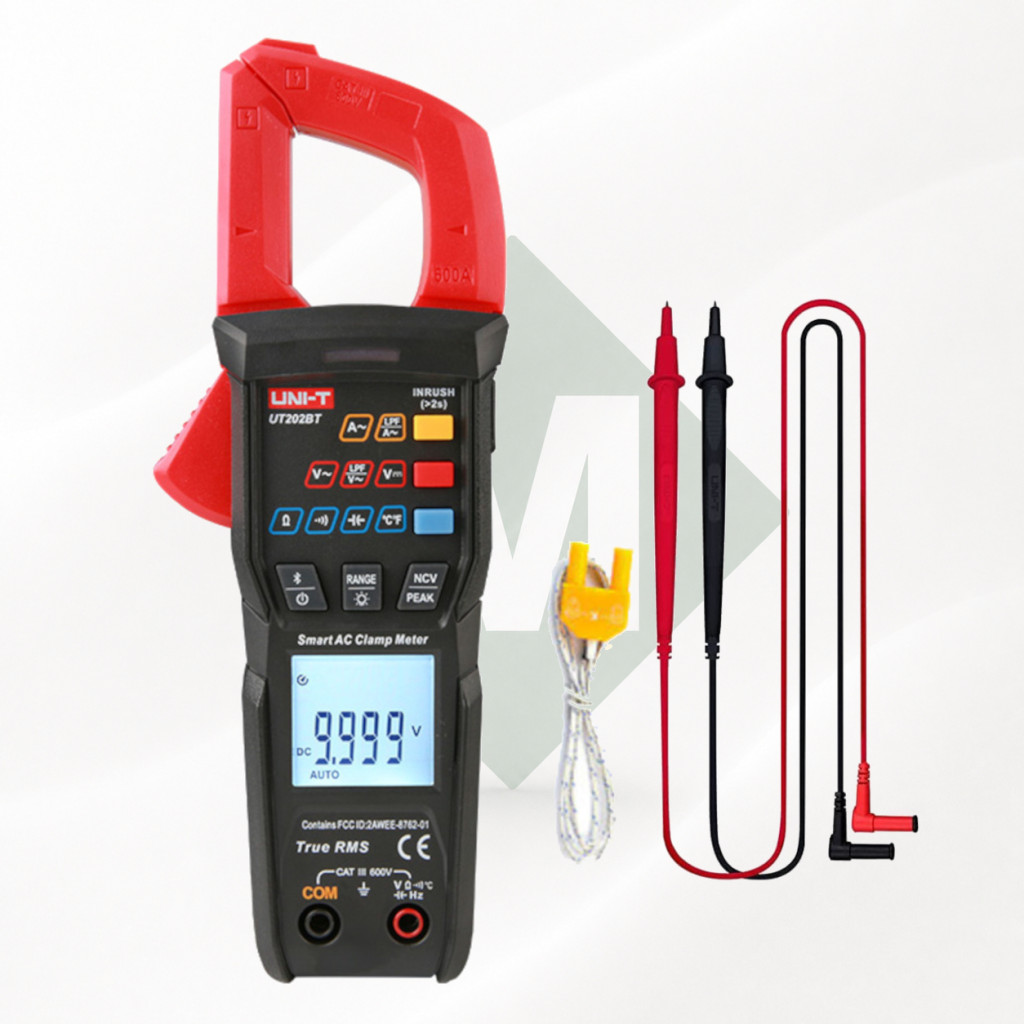

Hőmérsékletmérés K-típusú hőelemmel

Az UT202BT mellékelt hőelemmel -40 és +1000 °C közötti műszertartományban képes hőmérsékletet kijelezni. A ténylegesen mérhető maximumot azonban mindig a csatlakoztatott hőelem kialakítása és hőterhelhetősége határozza meg.

A mellékelt általános szonda gyors ellenőrzésekhez használható. Csőfelülethez, folyadékhoz, légcsatornához vagy nagyon magas hőmérséklethez a feladatnak megfelelő speciális K-típusú szonda szükséges.

Mire használható a gyakorlatban?

• villanymotorok üzemi és indulási áramának vizsgálatára,
• klímák, hőszivattyúk és kompresszorok ellenőrzésére,
• szivattyúk és ventilátorok terhelésének mérésére,
• frekvenciaváltós rendszerek feszültségének alapellenőrzésére,
• elosztószekrények és fogyasztói áramkörök hibakeresésére,
• AC/DC feszültség, ellenállás és vezetékfolytonosság mérésére,
• kondenzátorok kapacitásának alapvizsgálatára,
• csövek, gépalkatrészek és HVAC rendszerek hőmérsékletének mérésére,
• mérési értékek mobiltelefonos követésére és rögzítésére.

Helyes lakatfogós árammérés

A lakatpofába mindig csak egyetlen aktív vezetőt fogj. Ha a fázis és a nulla egyszerre kerül a pofába, a két vezető ellentétes irányú mágneses tere nagyrészt kioltja egymást, ezért a műszer közel nulla értéket mutathat.

A vezeték lehetőleg a lakatpofa közepén helyezkedjen el, a pofa pedig teljesen záródjon össze. Szennyeződés vagy rés a záródó felületen mérési hibát okozhat.

Az UT202BT a lakatpofával csak váltakozó áramot mér. Akkumulátoros, napelemes vagy autóvillamossági DC áramméréshez AC/DC lakatfogóra van szükség.

Kis áram mérése több menettel

Ha a mérendő áram túl kicsi a stabil leolvasáshoz, ugyanazt a szigetelt vezetéket több menetben is átvezetheted a lakatpofán. A kijelzett értéket ezután el kell osztani a menetek számával.

Például öt menet és 2,50 A kijelzés esetén a vezeték tényleges árama 0,50 A. Ez a módszer csak akkor működik, ha ugyanaz az egyetlen vezető halad át többször a lakatpofán.

NCV érzékelés – gyors kereséshez, nem biztonsági igazoláshoz

Az NCV funkció érintés nélkül érzékeli a váltakozó elektromos tér jelenlétét. Hasznos lehet vezetékek, aljzatok vagy kapcsolók gyors ellenőrzésénél.

Az NCV jelzés azonban nem alkalmas a feszültségmentes állapot bizonyítására. Munkakezdés előtt megfelelő kétpólusú feszültségvizsgálót és szabályos ellenőrzési eljárást kell használni.

Kapacitásmérésnél erre figyelj

A készülék legfeljebb 100 mF, vagyis 100 000 µF kapacitás mérésére alkalmas. Ez sok motorindító, tápegység- és nagyobb elektrolitkondenzátor alapellenőrzéséhez elegendő tartományt ad.

A kondenzátort mérés előtt teljesen ki kell sütni, és lehetőség szerint legalább az egyik kivezetését le kell választani az áramkörről. Áramkörben mérve a párhuzamos alkatrészek módosíthatják az eredményt, egy feltöltött kondenzátor pedig a műszert is károsíthatja.

Mit nem tud az UT202BT?

• A lakatpofával nem mér egyenáramot.
• Nem mér teljesítményt, fogyasztást vagy teljesítménytényezőt.
• Nem szigetelési ellenállásmérő és nem installációs multifunkciós műszer.
• Az NCV funkció nem helyettesít kétpólusú feszültségvizsgálót.
• Az LPF funkció nem helyettesít oszcilloszkópot vagy hálózatanalizátort.
• A Bluetooth használatához kompatibilis telefon és alkalmazás szükséges.

Műszaki adatok

Az UNI-T UT202BT jó választás annak, aki egy könnyen kezelhető AC lakatfogót keres, de az egyszerű áram- és feszültségmérés mellett indítóáramot, hőmérsékletet és frekvenciaváltós rendszereket is szeretne ellenőrizni. A Bluetooth-adatkapcsolat különösen jól jön hosszabb megfigyeléseknél, az Inrush és LPF funkció pedig motoroknál, kompresszoroknál és elektronikus hajtásoknál ad valódi pluszt. Arra viszont figyelni kell, hogy a lakatpofa csak AC áramot mér.

Szaki kérdések, mielőtt összezárod a lakatpofát

Mér egyenáramot a lakatpofával?

Nem. Az UT202BT lakatfogósan kizárólag váltakozó áramot mér, legfeljebb 600 A-ig. Akkumulátoros, napelemes és autóvillamossági DC áramméréshez AC/DC lakatfogó szükséges.

Miben több az UT202T modellnél?

Az UT202BT Bluetooth-kapcsolatot, hőmérsékletmérést, Inrush indítóáram-rögzítést, Peak Hold funkciót, aluláteresztő szűrőt és 100 MΩ-ig terjedő ellenállásmérést kínál.

Mire jó a Bluetooth?

A mért értékek kompatibilis mobiltelefonon is követhetők és rögzíthetők. Így a műszer a mérési ponton maradhat, miközben biztonságosabb távolságból figyelheted a változásokat.

Mire használható az Inrush funkció?

Motorok, kompresszorok, transzformátorok és más berendezések bekapcsolási áramcsúcsának rögzítésére. Segíthet feltárni, ha egy berendezés induláskor túl nagy áramot vesz fel.

Mit csinál az LPF szűrő?

Csökkenti a frekvenciaváltók és elektronikus vezérlések nagyfrekvenciás kapcsolási összetevőinek hatását, így stabilabb feszültségértéket adhat.

Tényleg mér 1000 °C-ig?

A műszer kijelzési tartománya -40 és +1000 °C közötti, de a tényleges maximumot a használt K-típusú hőelem terhelhetősége határozza meg. A mellékelt általános szonda nem feltétlenül használható a teljes tartományban.

Miért mutat nullát, ha egy teljes kábelt fogok körbe?

Mert a fázis- és nullavezető ellentétes irányú áramának mágneses tere kioltja egymást. A lakatpofába mindig csak egyetlen aktív vezetőt kell befogni.

Használható frekvenciaváltós motorhoz?

Igen, az LPF szűrő és a True RMS mérés miatt alkalmasabb ilyen rendszerek alapellenőrzésére, mint egy egyszerű lakatfogó. Komplex motorhajtás-diagnosztikához azonban speciális analizátor szükséges.

Az NCV funkcióval bizonyítható a feszültségmentesség?

Nem. Az NCV csak gyors tájékozódásra való. A feszültségmentes állapot ellenőrzéséhez megfelelő kétpólusú feszültségvizsgálót kell használni.
