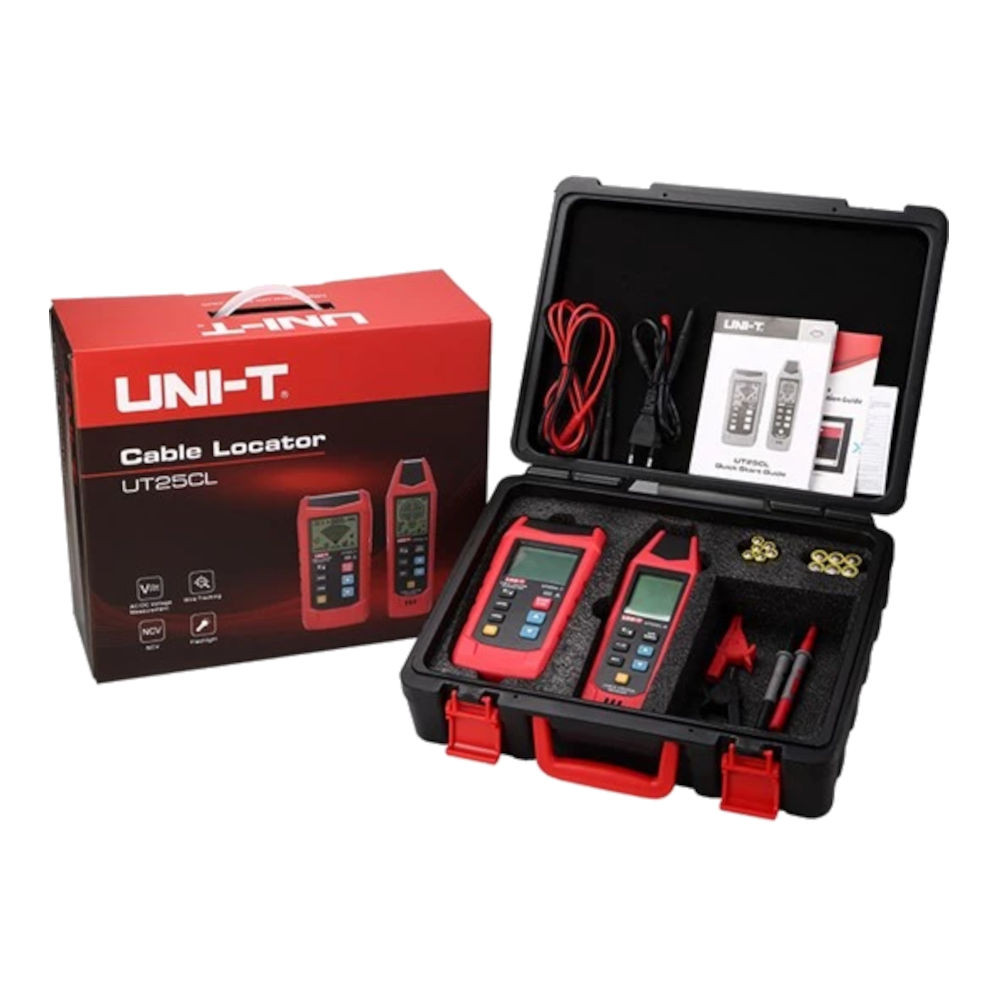

UNI-T UT25CL kábel detektor kofferben

UNI-T UT25CL Kábelkereső, kábel detektor

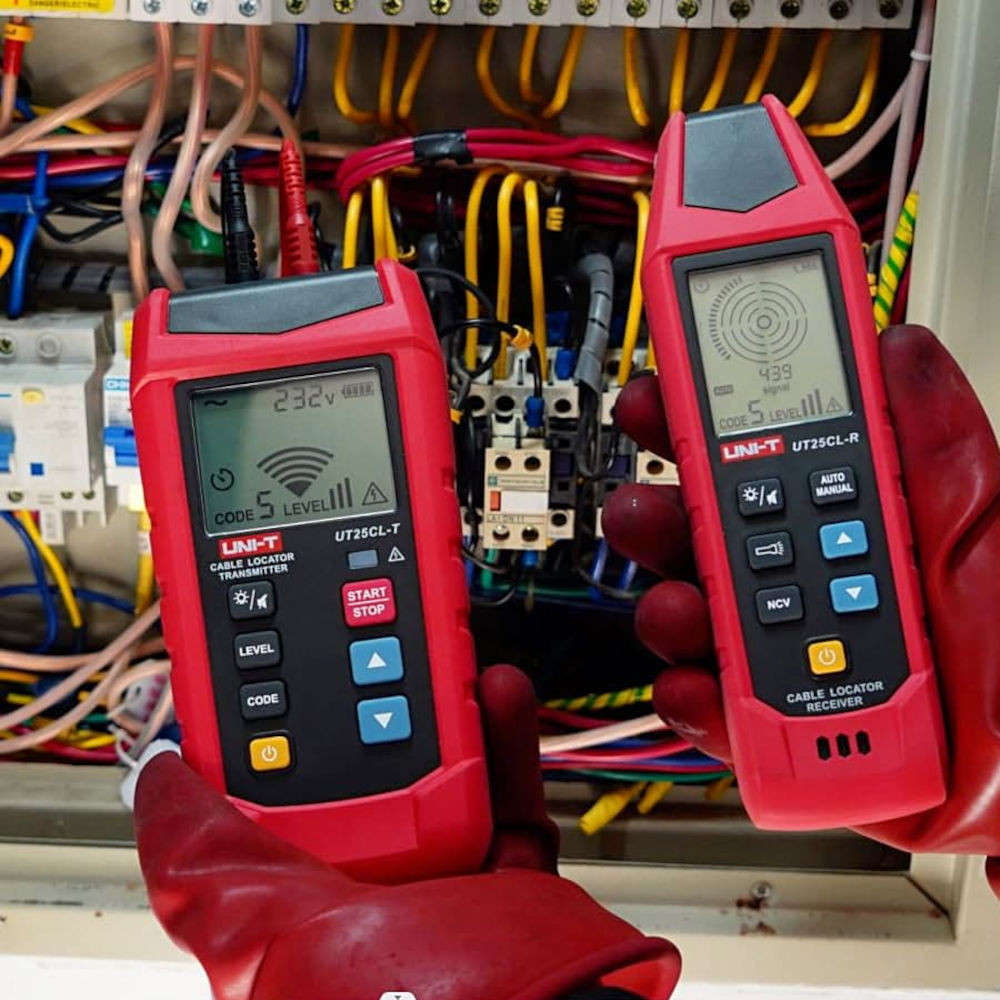

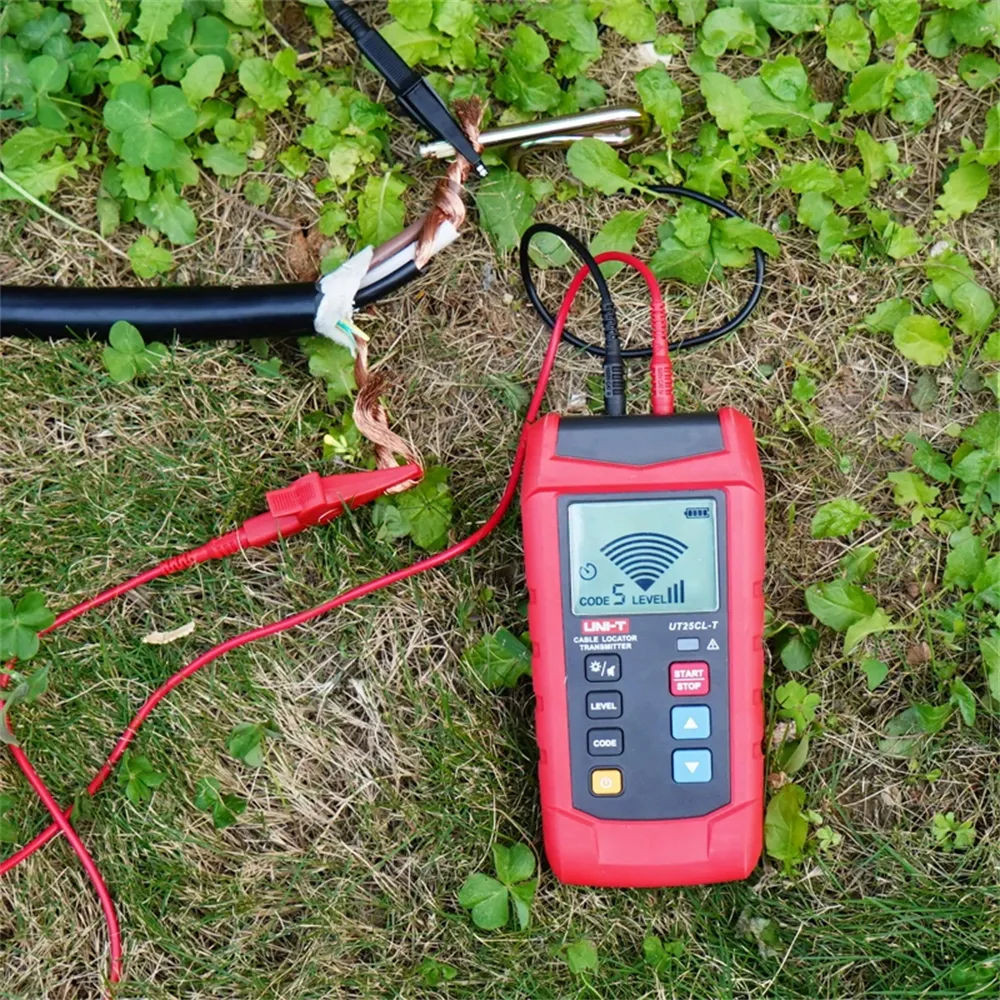

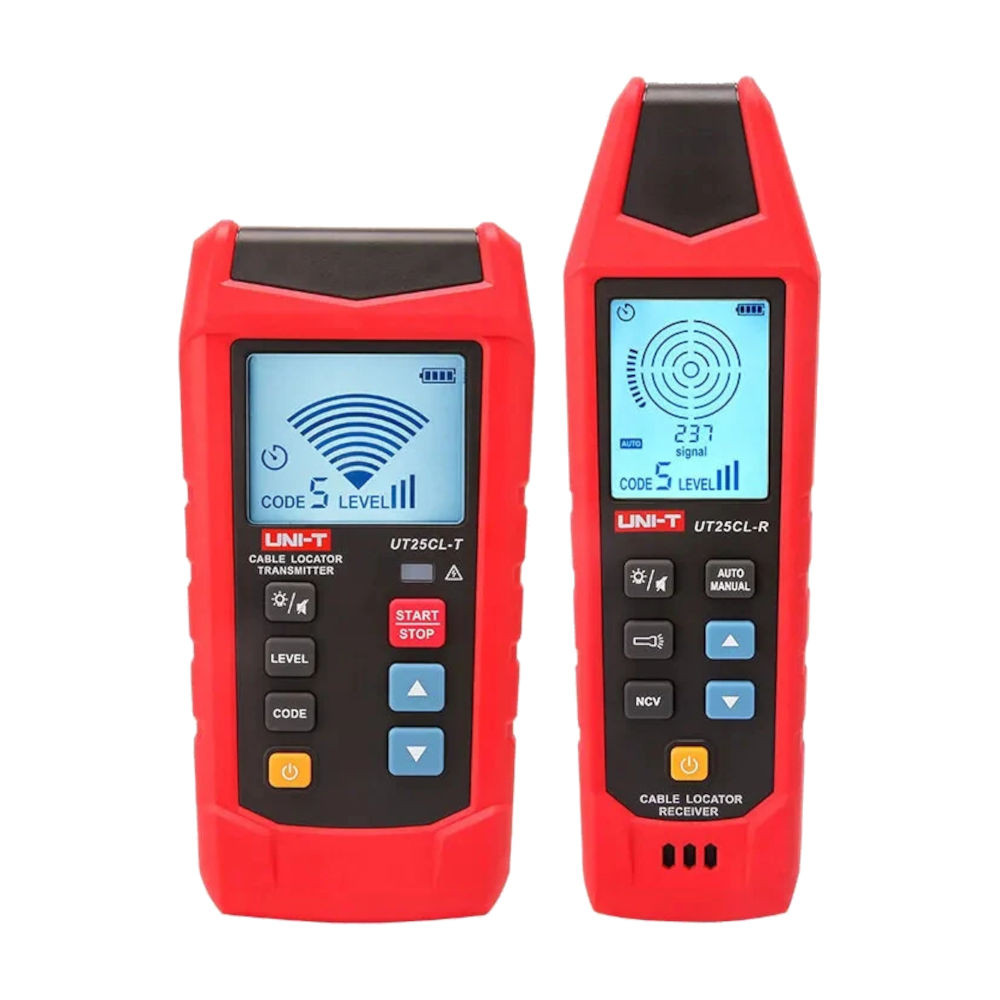

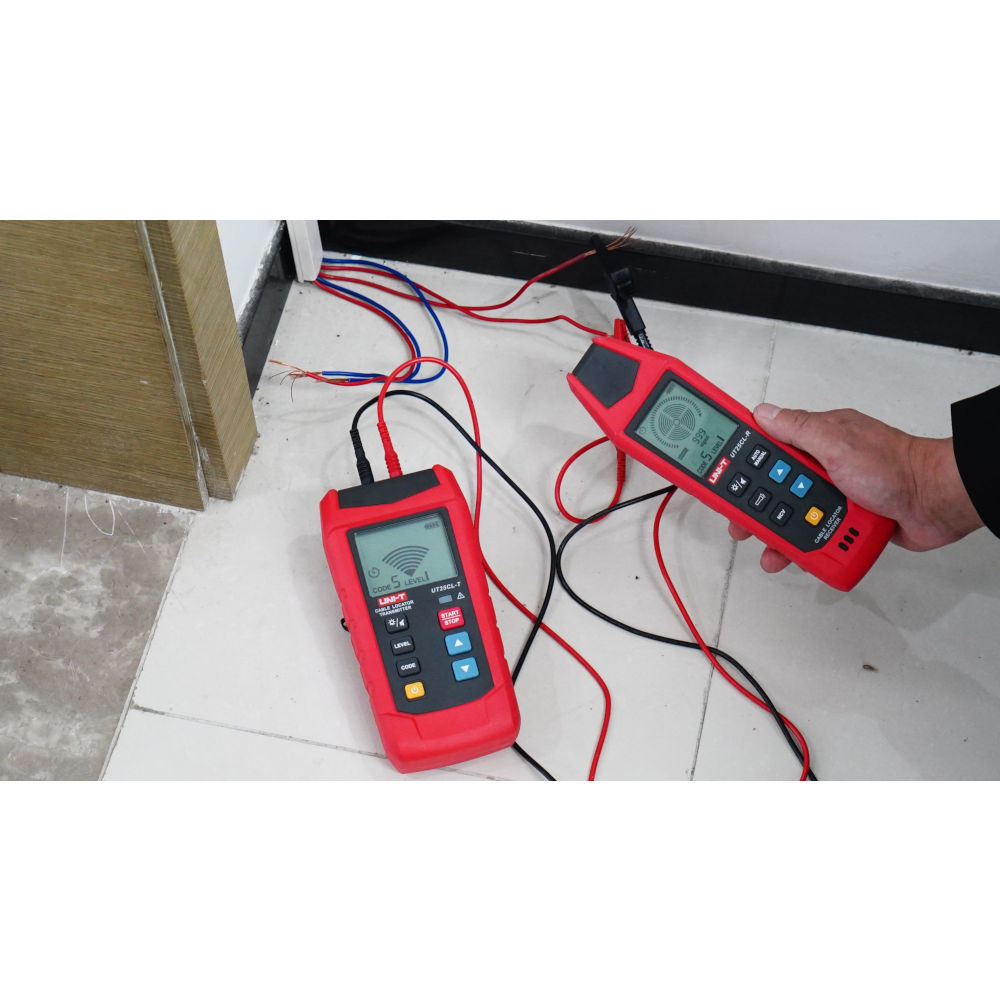

Az UNI-T UT25CL kábelkereső egy korszerű és sokoldalú eszköz, amelyet kifejezetten a vezetékrendszerek feltérképezésére és hibakeresésére fejlesztettek ki. A rendszer két fő egységből – egy UT25CL-T adóból és egy UT25CL-R vevőből – áll, melyek együttes használatával feszültség alatt lévő és feszültségmentes kábelek nyomvonala is könnyedén követhető. Segítségével elkerülhető a felesleges bontás és a kábelek véletlenszerű átvágása, hiszen az eszköz akár a földben, akár a falban futó vezetékeket is képes észlelni 2,5 méteres mélységig egypólusú módban. Az adó és a vevő LCD kijelzővel van ellátva, és a vevő képes érintés nélküli feszültségvizsgálatra (NCV) is, amely tovább növeli a használat biztonságát.

Főbb előnyök

• Pontos kábelfelderítés falban, padló alatt és földben.
• Rövidzárlatok és vezetékszakadások gyors lokalizálása.
• Érintés nélküli feszültségérzékelés (NCV) funkció a vevőegységen.
• Egy vevőhöz akár 8 adó is csatlakoztatható összetett hálózatok méréséhez.
• Beépített elemlámpa és háttérvilágítás a sötét helyiségekben végzett munkákhoz.
• Hang- és fényjelzések (LED) támogatják az egyértelmű azonosítást.

Mire használható?

• Rejtett vezetékek, biztosítékok és kapcsolók pontos helyének megkeresésére fúrás és bontás
• Hálózati hibák, mint például kábelszakadások vagy rövidzárlatok helyének diagnosztizálására alacsonyfeszültségű hálózatokon.
• Padlófűtés csöveinek és fém vízvezetékeknek, valamint fűtési hálózatok nyomvonalának követésére.
• Akár 480V (AC/DC) feszültségű aktív kábelek tesztelésére egypólusú és kétpólusú üzemmódban.

Fontos használati tanácsok

• Az érintés nélküli feszültségvizsgálat előtt mindig ellenőrizze az eszközt egy ismert feszültségforráson a megfelelő működés érdekében.

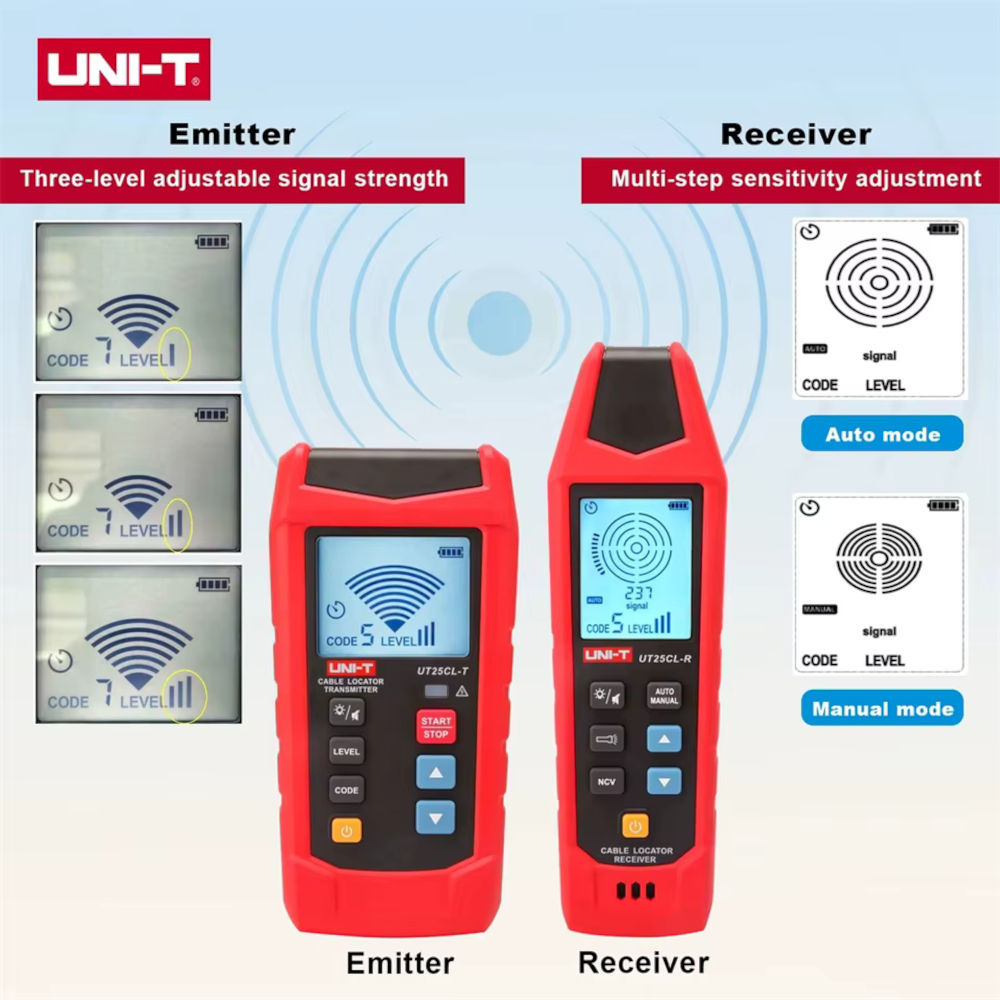

• Jelerősség beállítása: A vevőegység érzékenysége automatikusan vagy manuálisan (3 fokozatban) szabályozható, hogy a túlzott jeltelítettséget elkerülje a sűrű kábelkötegekben.
• Az eszköz méréséhez alacsonyfeszültségű kábelek ajánlottak, ne használja a névleges 480V-ot meghaladó környezetben az esetleges meghibásodások elkerülése végett.

Kinek ajánljuk?

• Professzionális villanyszerelőknek épületvillamossági feladatokhoz.
• Karbantartó mérnököknek hibakereséshez ipari és lakossági környezetben.
• Felújítással és átépítéssel foglalkozó építőipari dolgozóknak a véletlen károkozás megelőzése céljából.

Műszaki adatok

• Adó (UT25CL-T) specifikációi:
• Kimeneti jelfrekvencia: 33 kHz.
• Feszültségmérési tartomány (aktív vezetékeken): AC/DC 8V – 480V.
• AC feszültség frekvencia: 50/60 Hz (pontosság: 2,5% ±3°).
• Áramellátás (Adó): 6 db AA típusú elem.
• Kijelző (Adó): Szegmentált, áttetsző LCD kijelző (TN).
• Vevő (UT25CL-R) specifikációi:
• Vételi jelfrekvencia: 33 kHz.
• Érintés nélküli feszültségvizsgálat (NCV): 80V – 1000V (50/60Hz).
• Érzékelési mélység - Egypólusú (U) mód: 0 – 2,5 méter (falban/padlóban lévő kábelekhez).
• Érzékelési mélység - Kétpólusú mód: 0 – 0,5 méter.
• Feszültségérzékelés: 0 - 0,4 m
• Több adó kezelése: Egy vevőegység akár 8 különböző adót is képes kezelni egyszerre.
• Áramellátás (Vevő): 6 db AAA típusú elem.
• Kijelző (Vevő): Szegmentált, áttetsző LCD kijelző (TN) háttérvilágítással.
• Közös jellemzők és biztonság:
• Biztonsági kategória (CAT): CAT III 480V.
• Környezeti védelem: IP54 besorolás (por és fröccsenő víz elleni védelem).
• Extrák: Beépített LED elemlámpa mindkét egységben, automatikus kikapcsolás, jelerősség állítás.
