UNI-T UT312A professzionális rezgésmérő, vibrométer – gyorsulás, sebesség, elmozdulás

Egy csapágy, ventilátor vagy villanymotor sokszor jóval azelőtt elkezd „beszélni”, hogy ténylegesen meghibásodna. A megváltozott rezgésszint jelezhet kiegyensúlyozatlanságot, lazulást, kopást, tengelyeltérést vagy kezdődő csapágyproblémát. Az UNI-T UT312A segítségével ez a változás számszerűen is követhető, nem csak hallás vagy tapintás alapján.

A UT312A egyik fontos előnye a mágneses rögzítőtalp, amellyel az érzékelő stabilan rögzíthető megfelelő ferromágneses gépfelületre. Ez ismételhetőbb mérést adhat, mint a kézzel odanyomott mérőcsúcs. Emellett hosszú és rövid mérőcsúcs, 2,4"-os automatikusan forgó TFT kijelző, beépített világítás, Data Hold és USB-C-ről tölthető 1350 mAh-s lítiumakkumulátor is jár hozzá.

Az UT312A három különböző rezgésjellemzőt mér: gyorsulást, sebességet és elmozdulást. A gyorsulásmérés két külön frekvenciasávban használható, az érzékelő pedig rövid vagy hosszú mérőcsúccsal, illetve a mellékelt mágneses talppal is csatlakoztatható a vizsgált géphez. Ez különösen jól használható rendszeres karbantartási útvonalaknál, ahol ugyanazon mérési pontokat időről időre újra ellenőrizni kell.

UNI-T UT312A rezgésmérő gépállapot-ellenőrzéshez

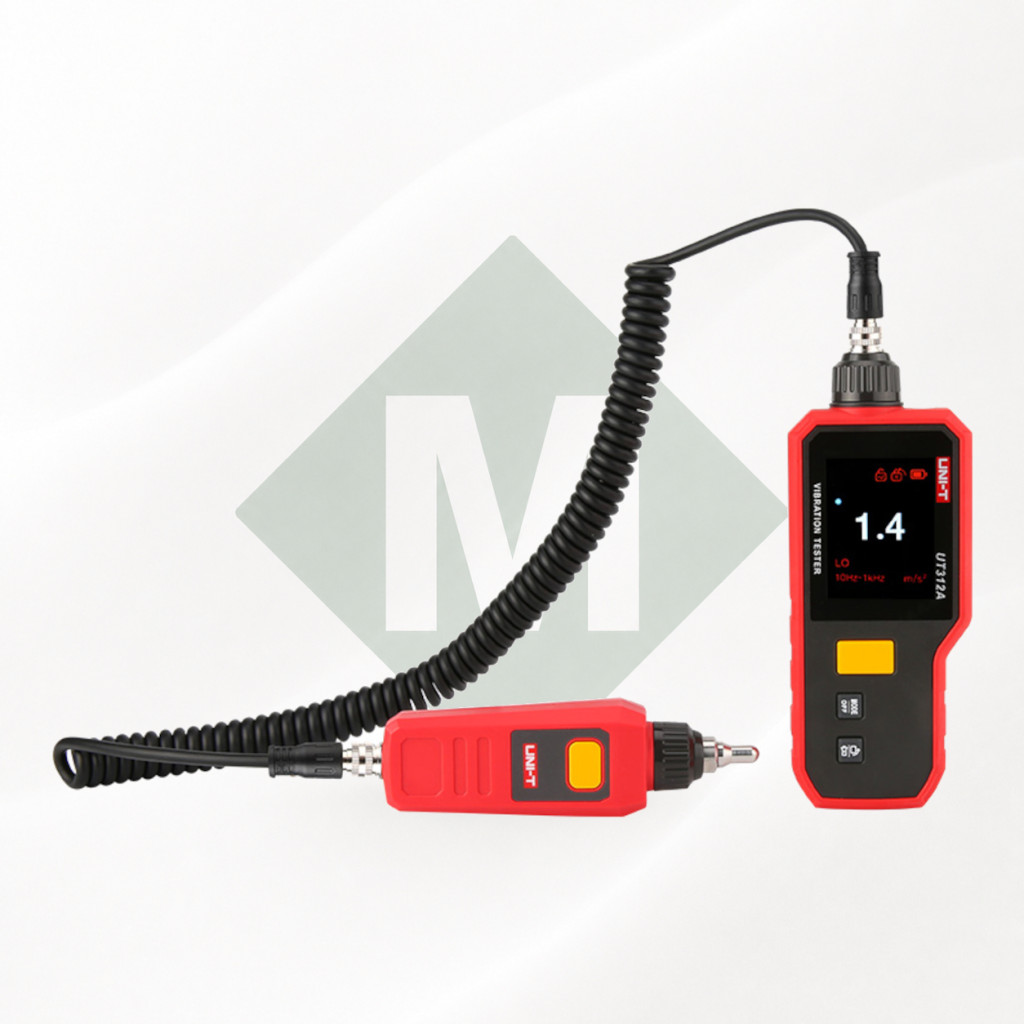

Az UNI-T UT312A hordozható digitális vibrométer forgó és alternáló mozgást végző gépek mechanikai rezgésének mérésére. A készülék három alapvető paramétert képes kijelezni:

• rezgésgyorsulás – PEAK: a rezgés gyorsulási csúcsértékének vizsgálatához,
• rezgéssebesség – RMS: a gép általános vibrációs állapotának ellenőrzéséhez,
• elmozdulás – P-P: a rezgés kitérésének, csúcstól csúcsig mért amplitúdójának meghatározásához.

A műszer a rezgésmérők és vibrométerek kategóriájába tartozik, és elsősorban ipari karbantartóknak, gépészeti szervizeknek, üzemfenntartóknak és gépállapot-ellenőrzéssel foglalkozó szakembereknek ajánlható.

Háromféle mérési paraméter – nem ugyanazt mutatják

A gyorsulás, a sebesség és az elmozdulás ugyanannak a mechanikai rezgésnek három különböző jellemzője. Nem egyszerűen más mértékegységben ugyanazt az értéket mutatják: eltérő hibajelenségek és frekvenciatartományok esetén más-más paraméter lehet érzékenyebb.

Rezgéssebesség – RMS

A rezgéssebesség az egyik leggyakrabban használt gépállapot-jellemző. Jó általános képet ad forgó gépek mechanikai vibrációjáról, ezért motorok, ventilátorok, szivattyúk és kompresszorok rendszeres állapotellenőrzésénél általában ezzel érdemes kezdeni.

Az UT312A 0,1–199,9 mm/s tartományban, 10 Hz–1,5 kHz frekvenciatartományban méri a rezgéssebességet.

Rezgésgyorsulás – PEAK

A gyorsulásmérés érzékenyebb lehet magasabb frekvenciájú jelenségekre, például bizonyos csapágyproblémákra, fogaskerék-kapcsolódásra vagy ütésjellegű rezgésekre.

Az UT312A-n két frekvenciamód választható:

• LO: 10 Hz–1 kHz,
• HI: 1 kHz–15 kHz.

A HI mód különösen érdekes tulajdonsága a műszernek, mert jelentősen magasabb frekvenciájú rezgéseket is érzékelhetővé tesz, mint egy egyszerű, kizárólag alacsony frekvenciára tervezett kézi vibrométer.

Elmozdulás – P-P

Az elmozdulás a rezgő szerkezet fizikai kitérését mutatja. Az UT312A ezt csúcstól csúcsig, vagyis P-P értékként jeleníti meg.

A mérési tartomány 0,001–1,999 mm, a frekvenciatartomány 10 Hz–1 kHz. Ez a paraméter főként alacsonyabb frekvenciájú, nagyobb mechanikai kitérések vizsgálatánál lehet informatív.

Mit jelent a PEAK, RMS és P-P?

• PEAK: a jel legnagyobb pillanatnyi kitérése vagy csúcsértéke.
• RMS: effektív érték, amely jól használható a rezgés teljes energiaszintjének és általános gépállapotnak a jellemzésére.
• P-P: a pozitív és negatív csúcs közötti teljes kitérés.

Ezért például két gép összehasonlításánál mindig ugyanazt a mérési paramétert, ugyanazon a mérési ponton és lehetőleg azonos üzemi körülmények között kell használni.

Mágneses érzékelőrögzítés – az UT312A egyik fontos előnye

A készlethez U alakú mágneses rögzítőtalp tartozik. Megfelelő ferromágneses gépfelületre rögzítve az érzékelő stabilan kapcsolódik a vizsgált szerkezethez.

Ennek nagy előnye az ismételhetőség. Ha minden karbantartási körben ugyanarra a pontra, azonos irányban kerül az érzékelő, a mérési eredmények sokkal jobban összehasonlíthatók egymással.

A mágneses rögzítés különösen jól használható:

• villanymotor házán,
• csapágyházon,
• szivattyú- és ventilátorházon,
• kompresszoron,
• acél gépszerkezeteken.

Festett, vastagon bevont, rozsdás vagy egyenetlen felületen a mágnes kapcsolata gyengébb lehet. Alumíniumon, rozsdamentes nem mágneses acélon vagy műanyag burkolaton a mágneses talp nem használható.

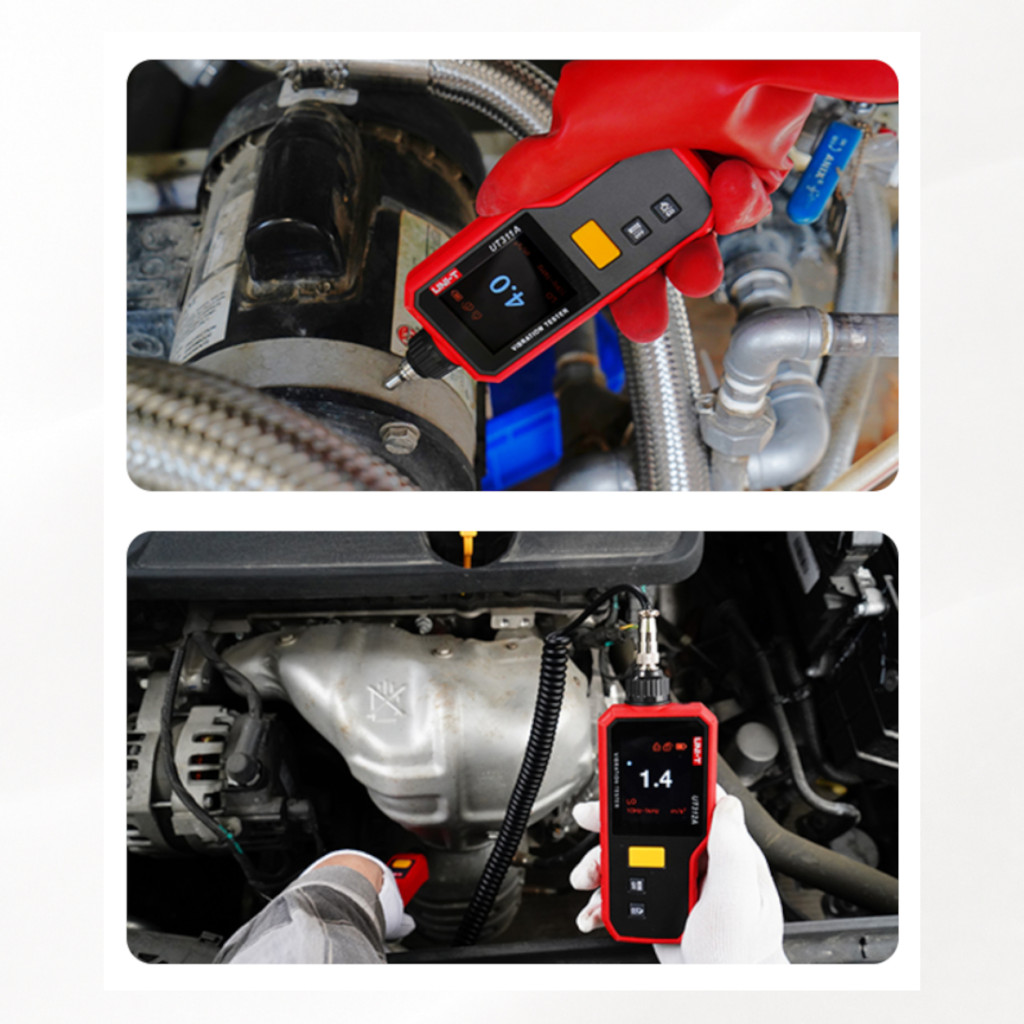

Rövid és hosszú mérőcsúcs

A csomag rövid és hosszú mérőcsúcsot is tartalmaz. A rövid csúcs általános gépfelületekhez, a hosszabb pedig mélyebben fekvő vagy nehezebben hozzáférhető mérési pontokhoz használható.

A mérőcsúcsot a vizsgált felületre mindig határozottan, de túlzott erő nélkül kell merőlegesen rányomni. Ha a kézi nyomóerő mérésenként jelentősen változik, az eredmények is eltérhetnek.

Rendszeres összehasonlító mérésnél ezért, ahol lehetséges, a mágneses rögzítés előnyösebb.

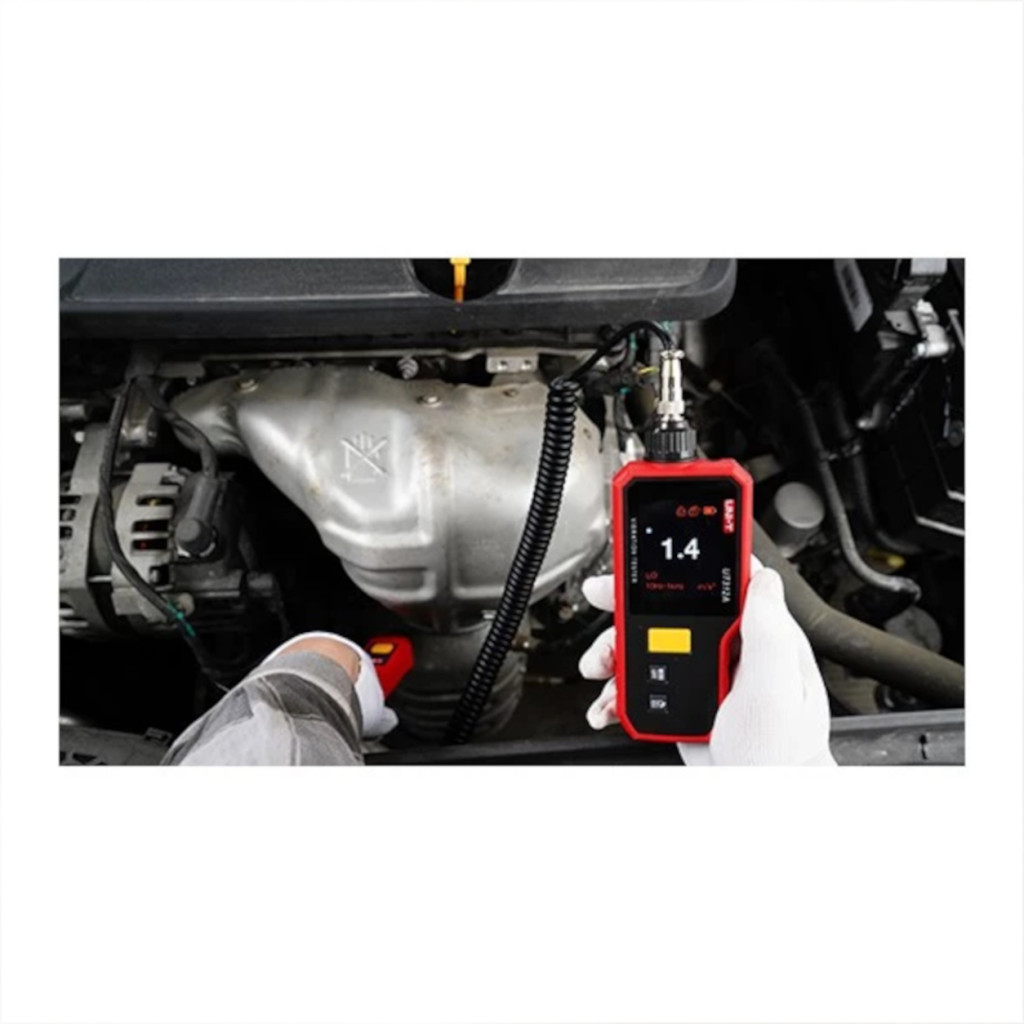

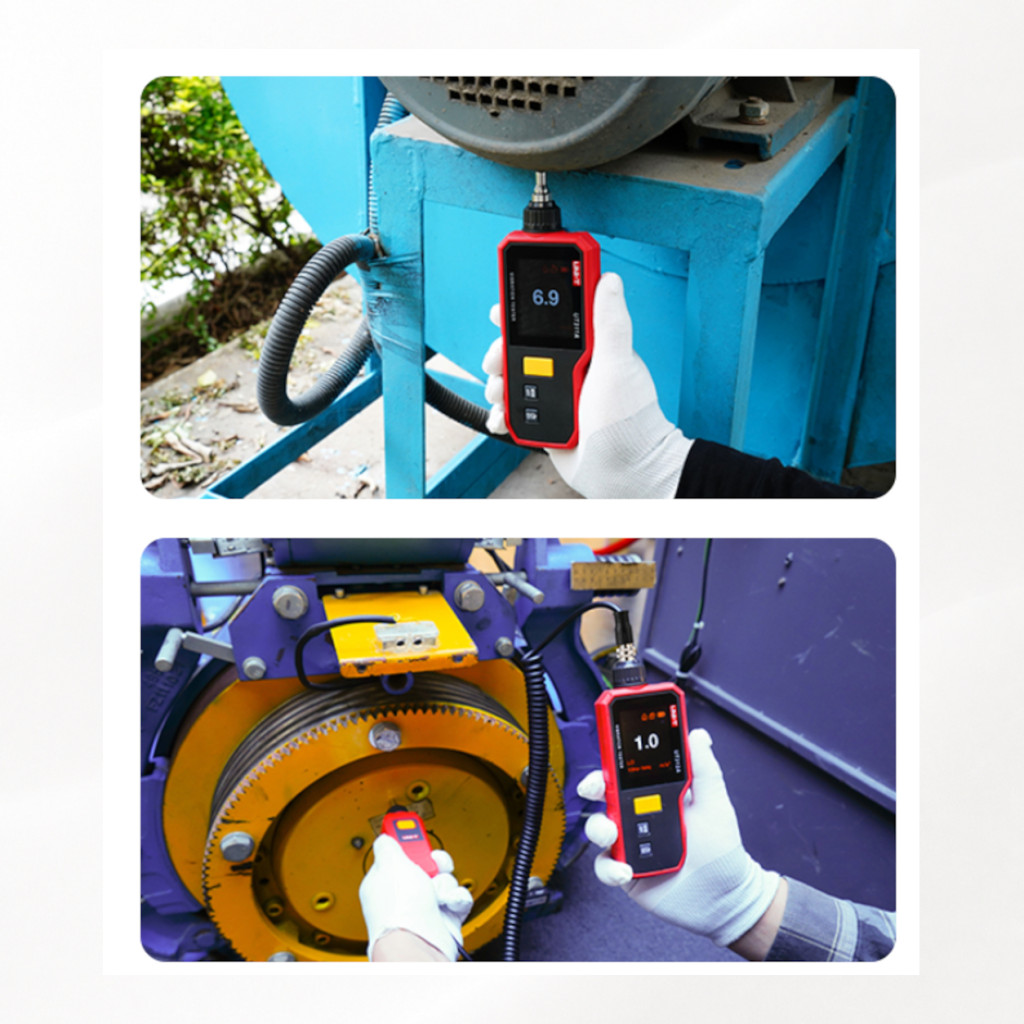

Hol mérj egy gépen?

A rezgésmérésnél legalább olyan fontos a mérési pont, mint maga a műszer. A legjobb eredményt általában merev, a csapágyhoz vagy gépszerkezethez közvetlenül kapcsolódó felületen lehet kapni.

Tipikus mérési pontok:

• motor hajtásoldali csapágyháza,
• motor ventilátoroldali csapágyháza,
• szivattyú csapágyháza,
• ventilátor tengelyének csapágypontjai,
• hajtómű csapágyazási pontjai,
• kompresszor merev házrészei.

Vékony lemezburkolaton vagy rezgő védőlemezen kapott érték nem feltétlenül jellemzi jól magának a gépnek az állapotát.

Radiális, axiális és függőleges mérés

A mechanikai rezgés irányfüggő. Ugyanazon csapágynál eltérő érték mérhető vízszintes, függőleges és tengelyirányban.

Állapotkövetésnél érdemes legalább a következő irányokat következetesen használni:

• vízszintes radiális,
• függőleges radiális,
• axiális, a tengely irányával párhuzamos mérés.

Nem szükséges minden alkalommal minden lehetséges ponton mérni, de a kialakított mérési útvonalat mindig ugyanúgy kell megismételni.

A trend sokszor fontosabb, mint az egyszeri érték

Egyetlen rezgésszám önmagában ritkán ad teljes diagnózist. Sokkal értékesebb információ, ha ugyanazt a gépet rendszeresen, azonos ponton és azonos terhelési állapotban mérjük.

Például:

• új vagy frissen felújított gépnél rögzíthető egy kezdeti referenciaérték,
• heti vagy havi ellenőrzéssel megfigyelhető a változás,
• lassan növekvő rezgésszint kopásra vagy lazulásra utalhat,
• hirtelen változás újonnan kialakult hibára hívhatja fel a figyelmet.

Az UT312A nem automatikus adatgyűjtő rendszer, ezért a hosszú távú trendet külső karbantartási naplóban, táblázatban vagy CMMS rendszerben célszerű vezetni.

Milyen hibákra utalhat a megnövekedett rezgés?

A rezgésmérés önmagában nem mondja meg automatikusan, hogy pontosan melyik alkatrész hibás, de a változás fontos diagnosztikai jel lehet.

Gyakori lehetséges okok:

• forgórész kiegyensúlyozatlansága,
• tengely- vagy tengelykapcsoló-beállítási hiba,
• laza rögzítés vagy alapcsavar,
• csapágykopás vagy csapágykárosodás,
• fogaskerékhiba,
• elhajlott tengely,
• mechanikai rezonancia,
• ventilátorlapát szennyeződése vagy sérülése,
• kavitáció szivattyúnál,
• egymáshoz érő vagy laza gépelemek.

A pontos hibameghatározáshoz a rezgésérték mellett fordulatszám, terhelés, hang, hőmérséklet és szükség esetén részletes frekvenciaspektrum-elemzés is szükséges lehet.

Fontos: ez nem FFT rezgésanalizátor

Az UT312A rezgésszintmérő és gépállapot-ellenőrző műszer. Gyorsulás-, sebesség- és elmozdulásértéket mér, de nem jelenít meg FFT frekvenciaspektrumot és nem végez automatikus csapágyhiba-diagnosztikát.

Ezért kiváló eszköz rendszeres állapotfelméréshez és rendellenes rezgésszint felismeréséhez, de összetett rezgésdiagnosztikai feladatokhoz többcsatornás analizátorra és szakértői kiértékelésre lehet szükség.

HI és LO gyorsulásmód – mikor melyiket?

LO mód, 10 Hz–1 kHz: általános géprezgés, alacsonyabb frekvenciájú mechanikai problémák és forgási eredetű rezgések ellenőrzésére.

HI mód, 1–15 kHz: magasabb frekvenciájú rezgéskomponensek érzékelésére. Ilyenek jelentkezhetnek például gördülőcsapágyak, fogaskerekek vagy ütésszerű mechanikai jelenségek esetén.

A HI mód nem jelenti azt, hogy a műszer automatikusan diagnosztizálja a csapágyhibát. A magasabb érték csak további vizsgálat szükségességére utalhat.

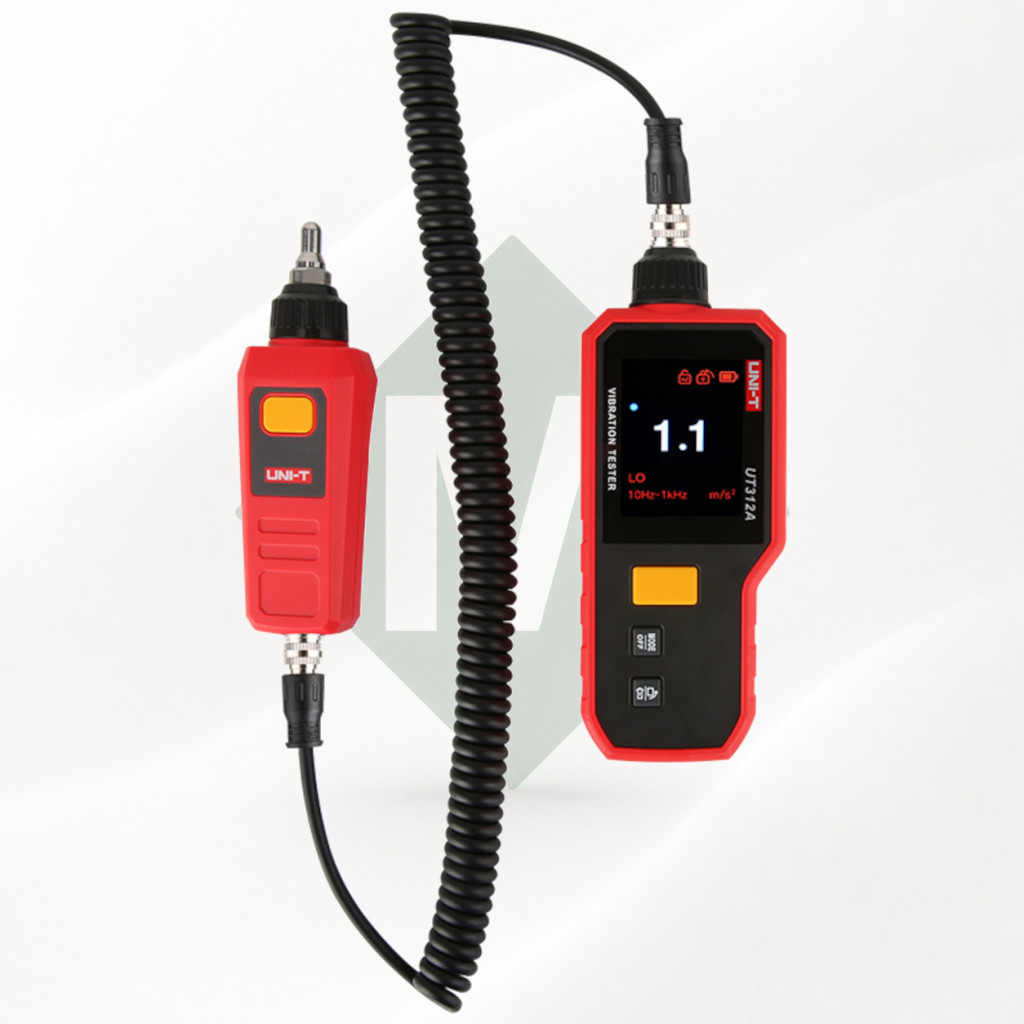

2,4"-os színes TFT kijelző automatikus forgatással

A mérési eredmények 2,4 hüvelykes, teljes betekintési szögű színes TFT kijelzőn jelennek meg. A kijelző tájolása a műszer helyzetének megfelelően automatikusan elfordul.

Ez különösen praktikus olyan gépeknél, ahol az érzékelő miatt a készüléket oldalról, fejjel lefelé vagy nehezen hozzáférhető helyzetben kell tartani.

Beépített munkalámpa

A műszer beépített világítással rendelkezik, amely sötétebb gépházban, szerelőaknában, üzemi térben vagy gépburkolat mögött segíti a mérési pont megtalálását.

Nem lézeres célzóeszközről van szó, hanem munkaterület-megvilágításról.

USB-C tölthető lítiumakkumulátor

Az UT312A beépített 3,7 V-os, 1350 mAh kapacitású lítiumakkumulátorról működik. A gyártó körülbelül 12 órás üzemidőt és hozzávetőleg 3 órás teljes töltési időt ad meg.

A töltés szabványos 5 V-os USB-C csatlakozáson keresztül történik, ezért terepen power bankról vagy megfelelő USB-tápegységről is feltölthető.

Data Hold és automatikus kikapcsolás

A Data Hold funkcióval a pillanatnyi mérési eredmény a kijelzőn rögzíthető. Ez nehezen hozzáférhető mérési pontnál különösen hasznos: a mérés elvégezhető, majd a műszer kényelmesebb helyzetben leolvasható.

Ha körülbelül 5 percig nem történik művelet, a készülék automatikusan kikapcsol, ezzel kímélve az akkumulátort.

Hogyan végezz összehasonlítható rezgésmérést?

1. Válassz ki egy merev, jól ismételhető mérési pontot.
2. Tisztítsd meg a felületet olajtól, rozsdától és laza szennyeződéstől.
3. Válaszd ki a kívánt mérési paramétert.
4. Gyorsulásmérésnél válaszd ki a megfelelő LO vagy HI frekvenciamódot.
5. Lehetőség szerint használj mágneses rögzítést.
6. Várd meg, amíg az érték stabilizálódik.
7. Rögzítsd a mérési pontot, az irányt és az eredményt.
8. Jegyezd fel a gép fordulatszámát és üzemi terhelését is.
9. Következő mérésnél ugyanazon körülmények között ismételj.

Mi ronthatja a mérés ismételhetőségét?

• eltérő mérési pont,
• más érzékelőirány,
• változó kézi nyomóerő,
• laza vagy szennyezett mágneses kapcsolat,
• eltérő gépfordulatszám,
• más terhelési állapot,
• nem merev burkolaton végzett mérés,
• mérési pont közelében rezonáló vékony lemez.

A karbantartási trend értéke csak akkor igazán használható, ha a mérési módszer is következetesen azonos.

Mire használható a gyakorlatban?

• villanymotorok rezgésének ellenőrzésére,
• szivattyúk és kompresszorok állapotfelmérésére,
• ventilátorok és elszívók vibrációjának mérésére,
• csapágyházak rendszeres ellenőrzésére,
• hajtóművek és gépegységek vizsgálatára,
• karbantartás előtti és utáni összehasonlító mérésre,
• kiegyensúlyozatlanság vagy lazulás előzetes felismerésére,
• megelőző karbantartási útvonalak kialakítására,
• energia-, fém-, vegyipari és más ipari üzemek gépellenőrzésére.

Mit nem tud az UT312A?

• Nem FFT spektrumanalizátor.
• Nem ad automatikus hibadiagnózist.
• Nem méri a gép fordulatszámát.
• Nem többcsatornás rezgéselemző rendszer.
• Nem rendelkezik hosszú távú automatikus adatloggerrel.
• Nem munkavédelmi, kéz-kar vagy egésztest-rezgésterhelés mérésére hitelesített személyi műszer.
• Nem helyettesíti a részletes gépdiagnosztikai vizsgálatot, ha a rezgésszint rendellenes.

Műszaki adatok

A csomag tartalma

Az UNI-T UT312A azoknak való, akik a géprezgést már nem pusztán „sok vagy kevés” szinten szeretnék ellenőrizni. A sebesség-, gyorsulás- és elmozdulásmérés, a 15 kHz-ig használható gyorsulási tartomány és a mágneses érzékelőrögzítés alkalmassá teszi rendszeres gépállapot-felmérésre, motorok, csapágyak, ventilátorok, szivattyúk és más forgó berendezések trendjellegű ellenőrzésére.

Szaki kérdések az első gépállapot-mérés előtt

Melyik értéket érdemes először mérni?

Általános forgógép-állapotellenőrzésnél legtöbbször a rezgéssebesség RMS értéke a praktikus kiindulópont. Magasabb frekvenciájú vagy ütésjellegű problémák keresésénél a gyorsulásmérés adhat több információt.

Mit jelent a 15 kHz-es HI mód?

A gyorsulásmérés magas frekvenciájú üzemmódja 1 és 15 kHz között működik. Ez érzékenyebb lehet csapágy-, fogaskerék- és más magasabb frekvenciájú mechanikai jelenségekre, de önmagában nem ad automatikus hibadiagnózist.

Csapágyhibát kimutat?

A rendellenesen megnövekedett gyorsulás vagy rezgésszint utalhat csapágyproblémára, de a műszer nem mondja ki automatikusan, hogy a csapágy hibás. A pontos diagnózishoz trendvizsgálat vagy spektrumanalízis is szükséges lehet.

Mágneses talppal jobb mérni?

Ha a gép megfelelő ferromágneses, sík és tiszta mérési felületet biztosít, általában igen. A stabil rögzítés csökkenti a kézi nyomóerő változásából eredő eltérést, és javítja a mérés ismételhetőségét.

Miért mér más értéket ugyanazon a gépen két külön ponton?

A rezgés terjedése a gépszerkezeten belül nem egyenletes. Csapágy közelében, vékony burkolaton, alaplemezen és tengelyirányban egészen eltérő értékek lehetnek. Ezért az összehasonlító méréseket mindig ugyanazon ponton és irányban kell végezni.

Megmondható egyetlen mérésből, hogy jó-e a gép?

Nem minden esetben. A mérési értéket a gép típusa, fordulatszáma, teljesítménye, rögzítése és üzemi körülményei alapján kell értékelni. Sokszor a korábbi saját mérési értékhez viszonyított változás adja a leghasznosabb információt.

Használható ventilátor kiegyensúlyozására?

A rezgésszint változásának követésére igen, így segíthet a kiegyensúlyozási munka ellenőrzésében. Maga a műszer azonban nem dinamikus kiegyensúlyozó készülék, nem mér fázisszöget és nem számolja ki az ellensúly helyét.

Adatokat is tárol?

Data Hold funkcióval az aktuális érték a kijelzőn rögzíthető, de a műszer nem hosszú távú adatlogger. Trendvizsgálathoz az eredményeket külön karbantartási naplóban érdemes vezetni.

Alkalmas munkavállalót érő kéz-kar rezgés mérésére?

Nem erre készült. Az UT312A gépek mechanikai rezgésének karbantartási ellenőrzésére szolgál, és nem helyettesít munkahigiénés célra minősített személyi rezgésexpozíció-mérő rendszert.
