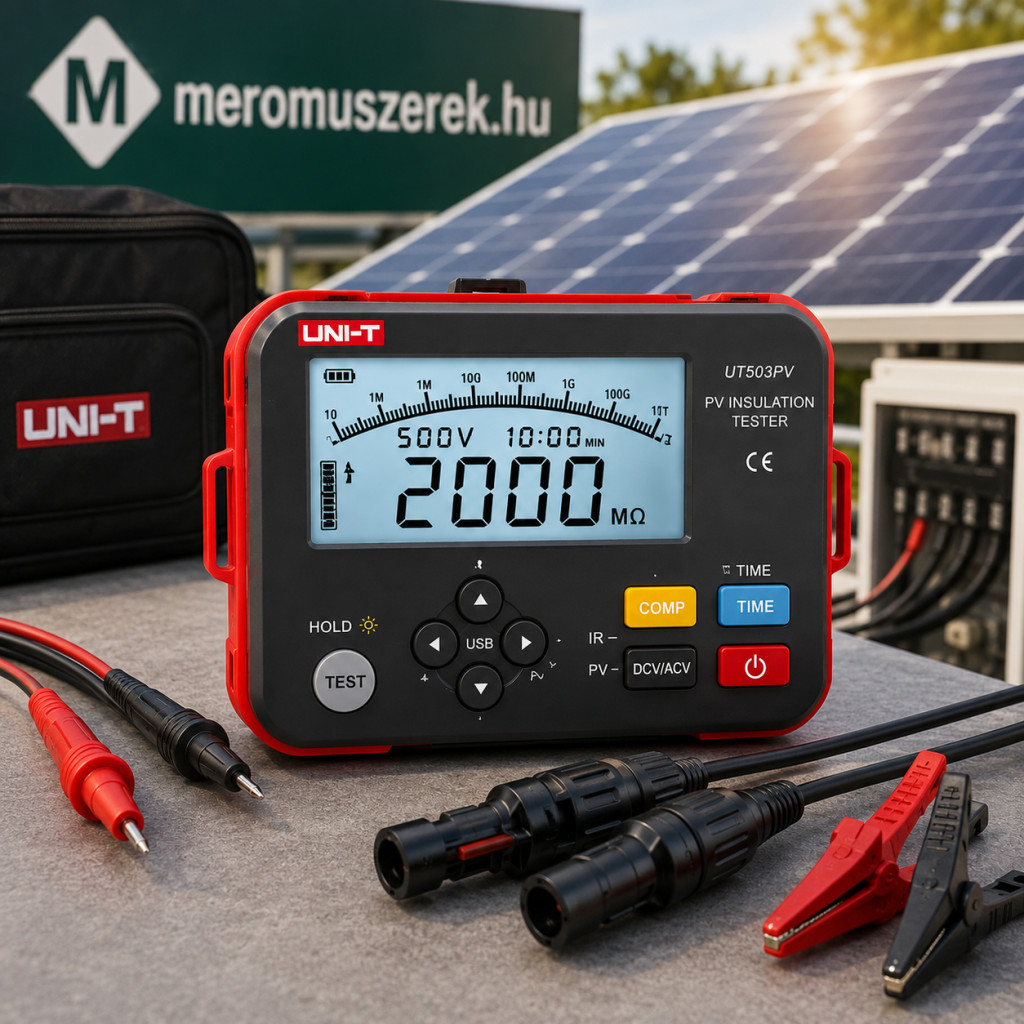

UNI-T UT503PV napelemes szigetelési ellenállás mérő, 1000 V, Bluetooth kapcsolattal

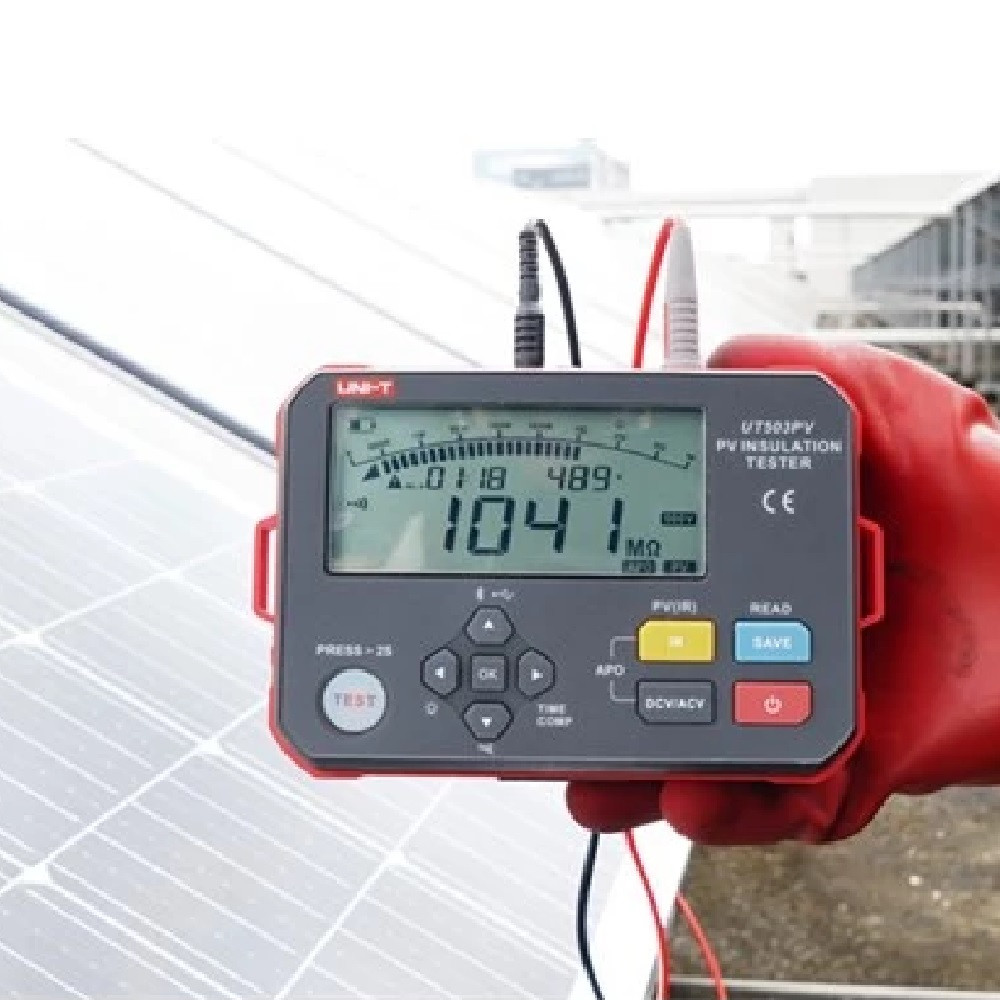

UNI-T UT503PV szigetelési ellenállás mérő PV rendszerekhez

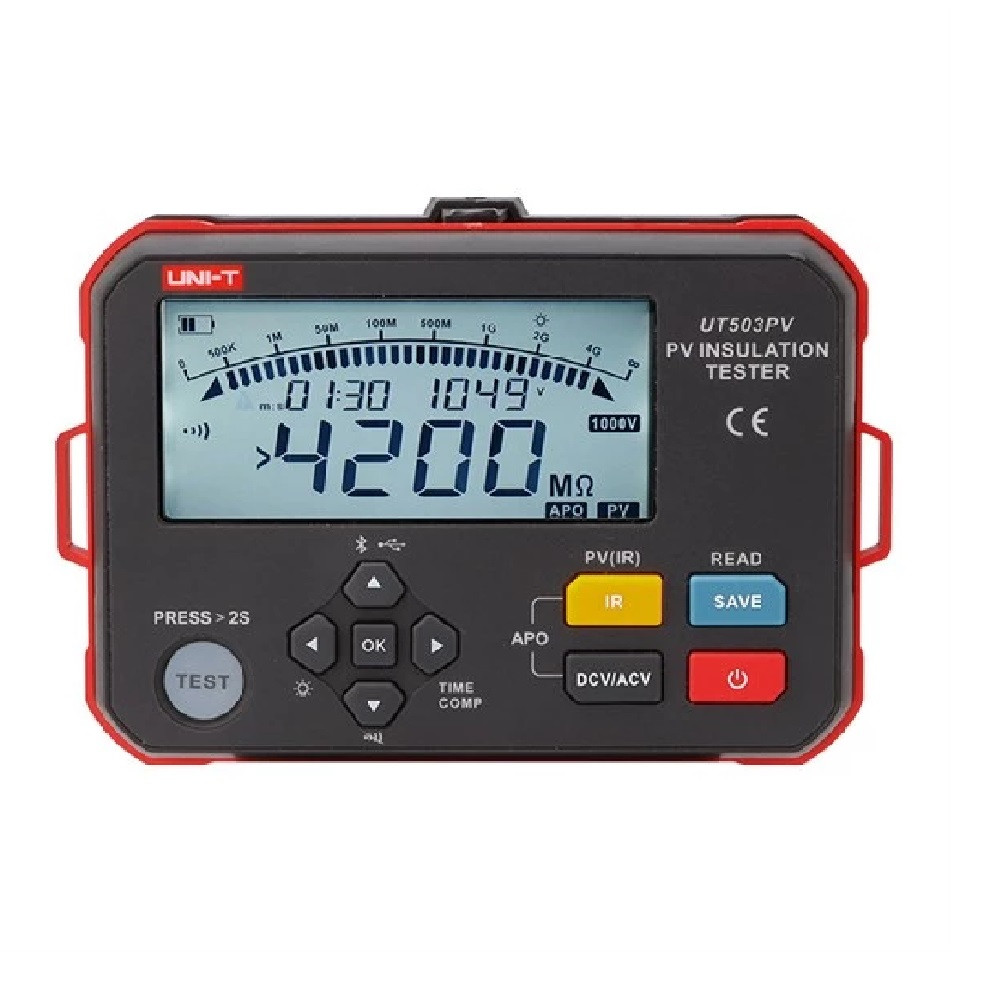

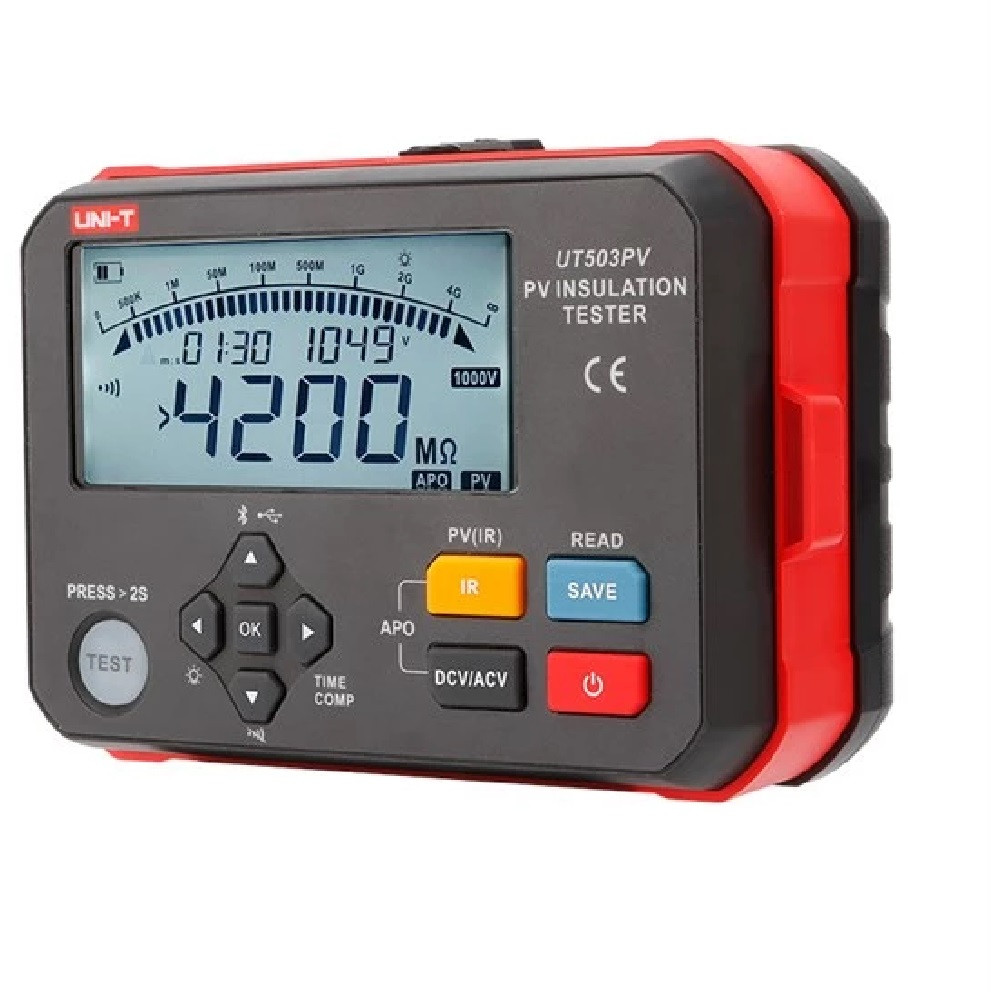

A UNI-T UT503PV digitális szigetelési ellenállás mérő olyan professzionális műszer, amelyet kifejezetten napelemes rendszerek, akkumulátoros energiatárolók, új energiás berendezések és hagyományos villamos rendszerek szigetelési állapotának ellenőrzésére terveztek. A készülék egyik legfontosabb előnye, hogy nemcsak hagyományos, feszültségmentes szigetelésvizsgálatra használható, hanem PV szigetelési ellenállás mérésre is DC 1000 V-ig. Ez különösen hasznos lehet napelemes rendszerek karbantartásánál, hibakeresésénél és felülvizsgálatánál.

A műszer hagyományos szigetelésvizsgálatnál 125 V, 250 V, 500 V és 1000 V tesztfeszültséget kínál, PV mérési módban pedig 500 V és 1000 V névleges feszültség használható. A szigetelési ellenállás mérési tartománya 0,125 MΩ – 4000 MΩ, emellett a készülék AC és DC feszültség mérésére is alkalmas. A beépített automatikus kisütés, a magasfeszültség-riasztás, az analóg sávos kijelzés, az időzített mérés, az összehasonlító funkció, a 1000 adat tárolása, valamint a Bluetooth és USB adatkommunikáció mind azt szolgálják, hogy a mérés dokumentálhatóbb, biztonságosabb és kényelmesebb legyen.

Főbb előnyök

• PV szigetelésvizsgálat DC 1000 V-ig: napelemes rendszerek, PV stringek és kapcsolódó berendezések ellenőrzéséhez is használható.
• Hagyományos szigetelésmérés: 125 V, 250 V, 500 V és 1000 V tesztfeszültséggel általános villamos szigetelésvizsgálatokhoz.
• 0,125 MΩ – 4000 MΩ mérési tartomány: széles tartomány szigetelési ellenállás mérésekhez.
• AC/DC feszültségmérés: 1000 V DC és 600 V AC feszültségmérésre alkalmas.
• Automatikus kisütés: mérés után a készülék automatikusan kisüti a vizsgált objektumon maradó töltést.
• Magasfeszültség-riasztás: segíti a biztonságosabb munkavégzést nagyobb feszültségű rendszerek ellenőrzésénél.
• Bluetooth alkalmazás és USB adatkapcsolat: az adatok továbbítása és dokumentálása egyszerűbbé válik.
• 1000 adat tárolása: hasznos ismétlődő ellenőrzéseknél, karbantartási feladatoknál és dokumentált méréseknél.

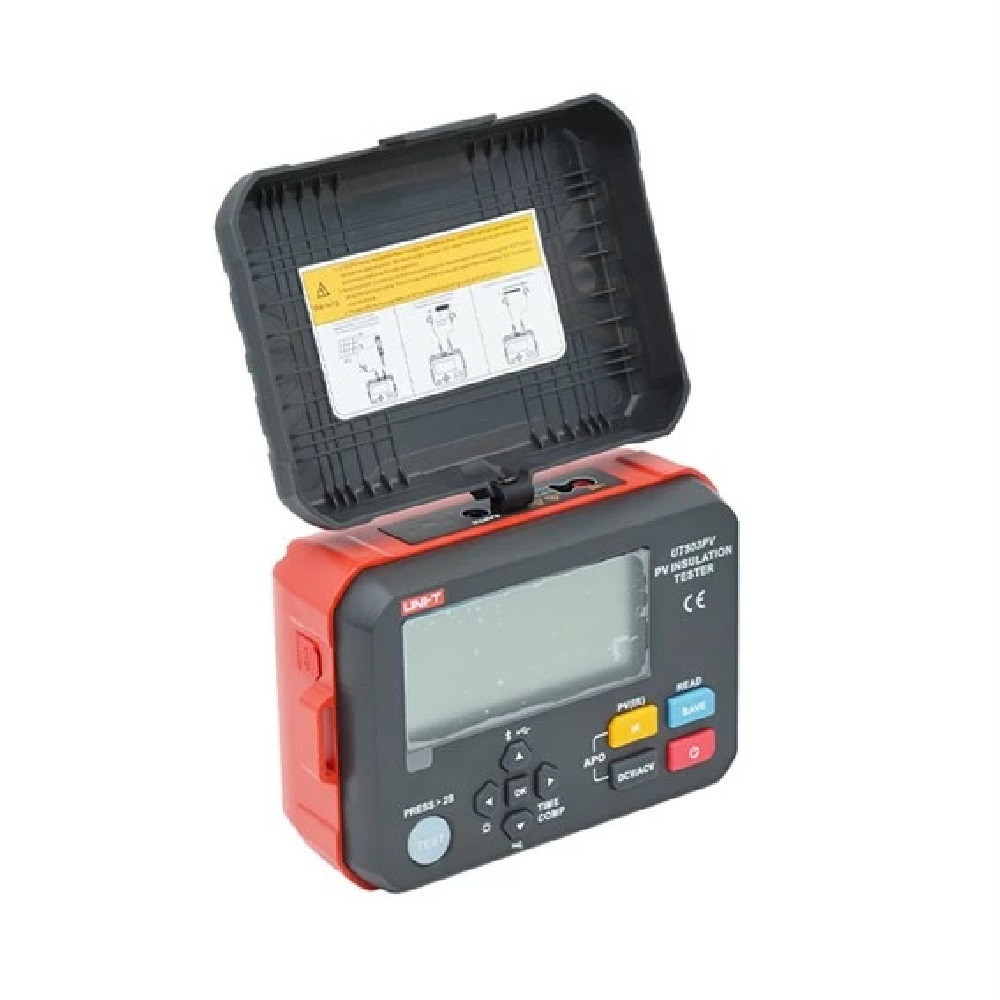

• IP54 védelem zárt kupakkal: terepi munkáknál is praktikusabb, por és fröccsenő víz elleni védelemmel.
• MC4 csatlakozó tartozék: PV rendszerek mérésénél különösen hasznos kiegészítő.

Mire használható?

• napelemes panelek és PV stringek szigetelési ellenállás mérésére,
• PV rendszerek karbantartásához és hibakereséséhez,
• akkumulátoros energiatároló rendszerek ellenőrzéséhez,

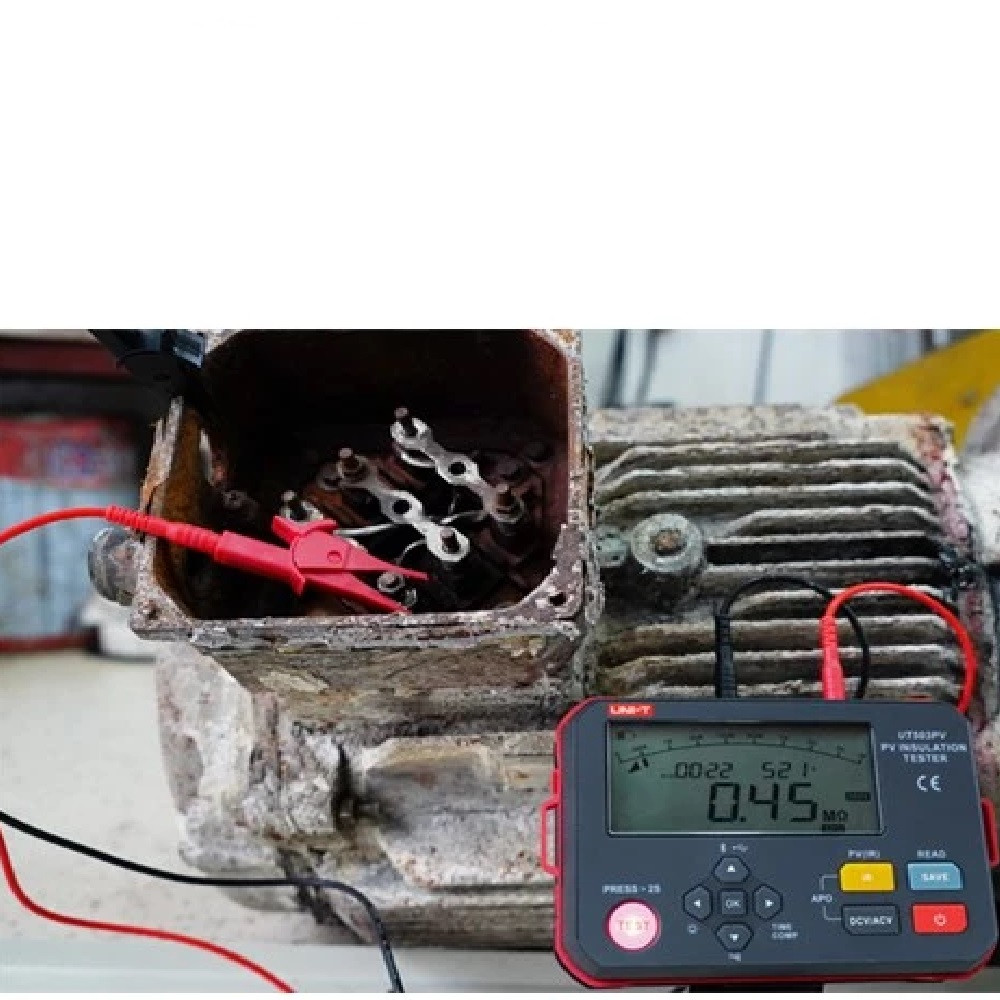

• villamos berendezések hagyományos szigetelésvizsgálatához,
• AC/DC feszültség ellenőrzésére,
• műszaki felülvizsgálati, karbantartási és szervizmunkákhoz,
• villanyszerelők, napelemes kivitelezők, karbantartók és ellenőrző szakemberek munkájához.

PV rendszerekhez tervezett mérési funkciók

A gyári adatlap alapján az UT503PV alkalmas photovoltaic live insulation resistance mérésre, vagyis PV rendszerek szigetelési ellenállásának vizsgálatára legfeljebb DC 1000 V feszültség mellett. A 2. oldalon látható mérési ábra kiemeli, hogy PV stringek mérésekor a főkapcsolónak kikapcsolt állapotban kell lennie, a megfelelő megszakítókat le kell kapcsolni, és ügyelni kell arra, hogy a PV stringek feszültsége DC 1000 V alatt maradjon. :contentReference[oaicite:3]{index=3}

Fontos használati tudnivalók

A szigetelésvizsgálat nagy feszültségű mérés, ezért csak megfelelő szaktudással és a vonatkozó munkavédelmi szabályok betartásával végezhető. A gyári adatlap külön figyelmeztet arra, hogy PV IR mérésnél az energiával rendelkező vizsgált rendszer feszültsége legfeljebb DC 1000 V lehet, hagyományos IR mérésnél pedig nem szabad mérni, ha a vizsgált objektum feszültsége 25 V felett van. :contentReference[oaicite:4]{index=4}

A mérés előtt mindig ellenőrizni kell a mérővezetékek, szondák, krokodilcsipeszek, MC4 csatlakozók és a műszer állapotát. Sérült tartozékkal, repedt műszerházzal, nedves környezetben vagy bizonytalan bekötéssel nem szabad mérést végezni. PV rendszerek mérésénél különösen fontos a megfelelő leválasztás, a kapcsolók helyzete, a mérési pontok azonosítása és a feszültségszint előzetes ellenőrzése.

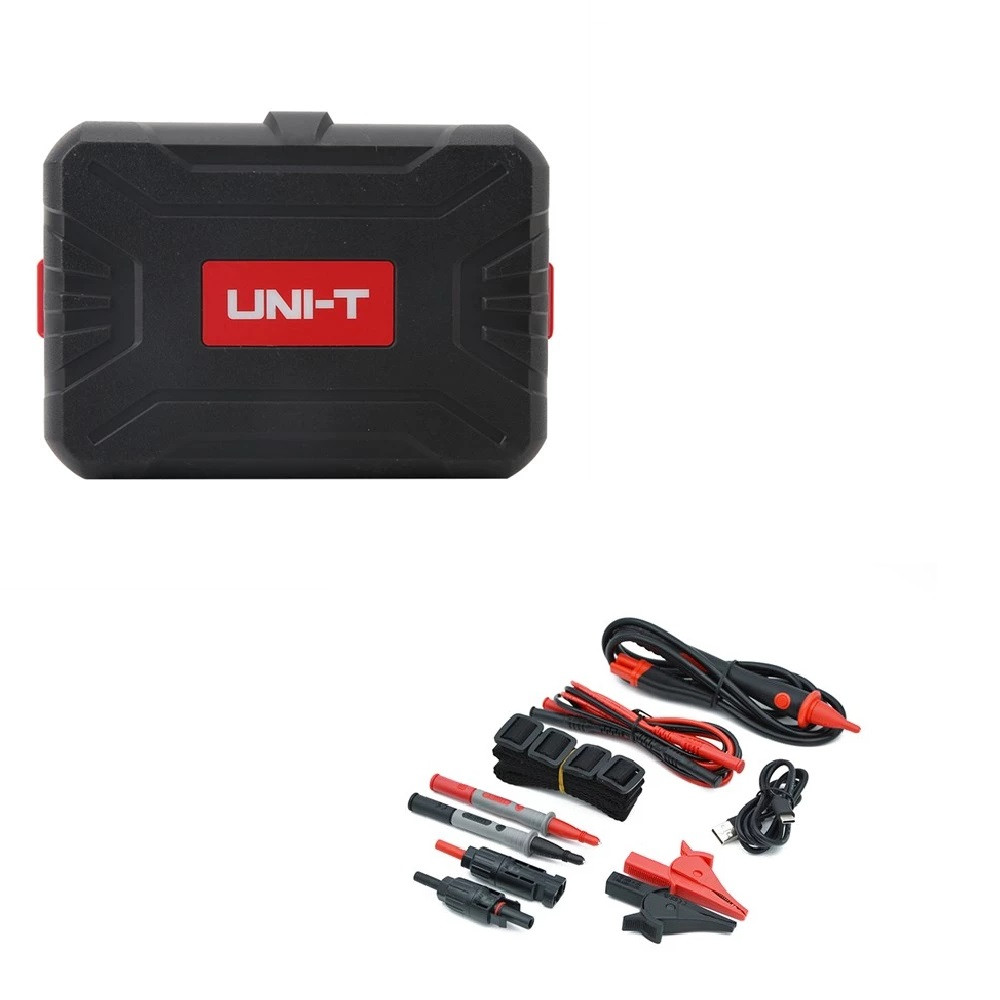

Tartozékok

• mérővezetékek,
• tesztszondák világítással,
• krokodilcsipeszek,
• MC4 csatlakozók, 1 pár,
• Type-C kábel,
• hordpánt,
• 6 db LR6 AA alkáli elem.

Kapcsolt termék javaslat

A termék mellé érdemes kapcsolni villanyszerelői mérővezetékeket, CAT besorolású mérőtartozékokat, MC4 kiegészítőket, lakatfogót, multimétert, napelemes mérőműszereket, védőkesztyűt és szerszámtáskát. PV-s célcsoportnál külön jó lehet mellé megjeleníteni napelemes rendszerellenőrzéshez használható mérőműszereket és dokumentálható mérési megoldásokat.

Műszaki adatok

A UNI-T UT503PV profi szigetelési ellenállás mérő azoknak való, akik nemcsak hagyományos villamos szigetelésvizsgálatot, hanem PV rendszerek DC 1000 V-ig történő szigetelésellenőrzését is szeretnék elvégezni. A 4000 MΩ mérési tartomány, az automatikus kisütés, a Bluetooth és USB adatkapcsolat, az MC4 tartozékok és a 36 hónap garancia miatt jó választás napelemes kivitelezőknek, karbantartóknak és műszaki ellenőrzéssel foglalkozó szakembereknek.
