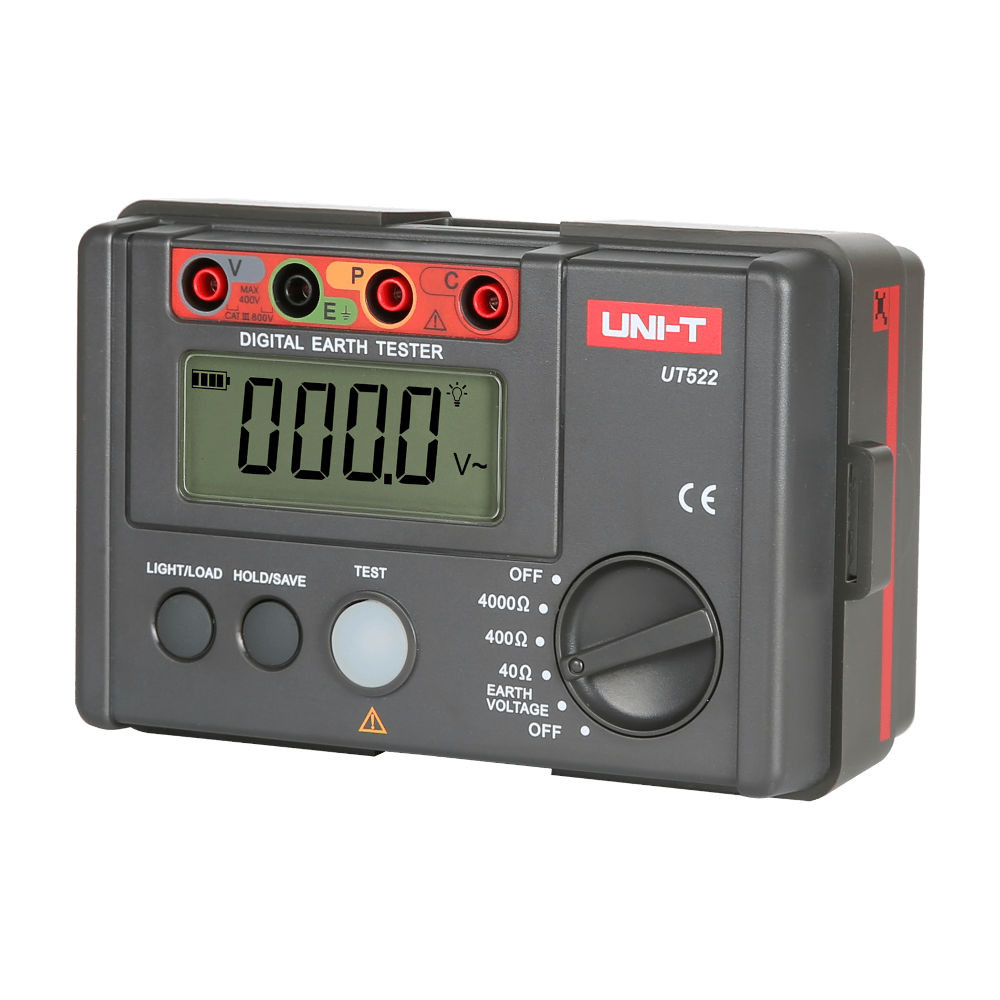

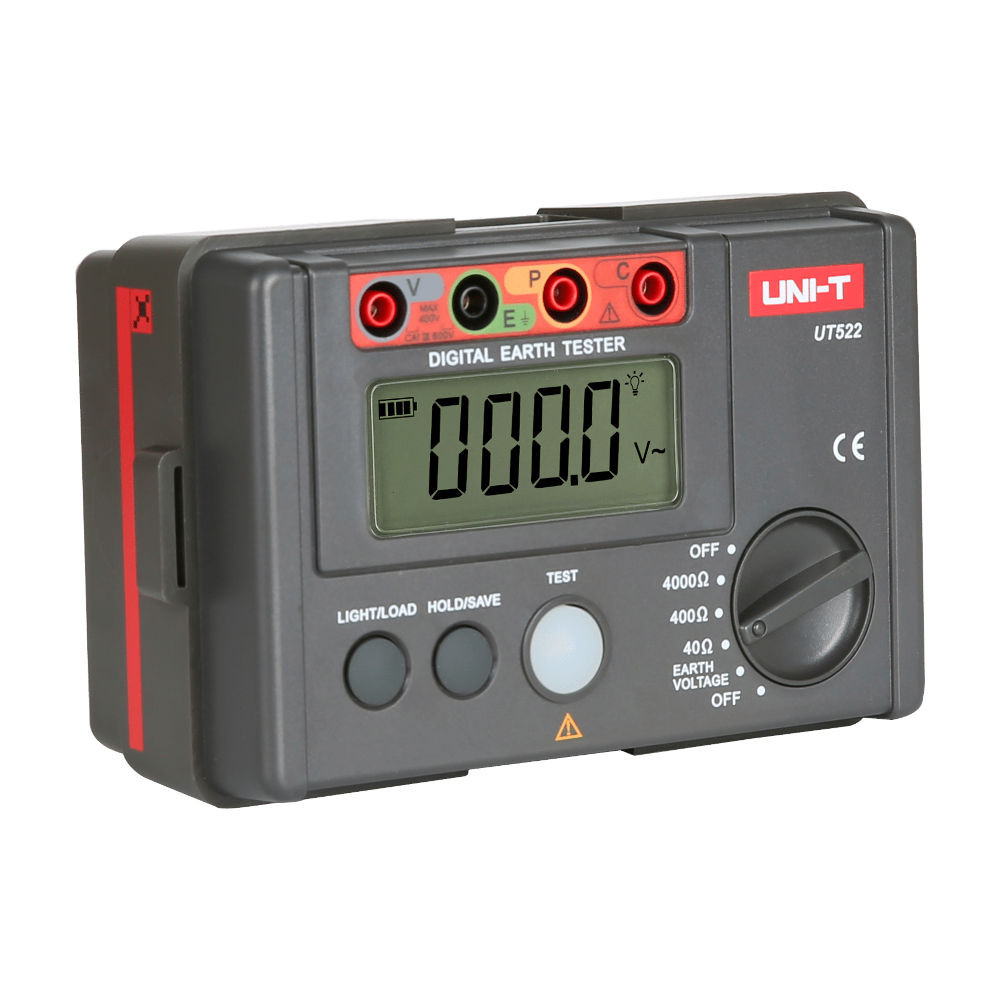

Az UNI-T UT520-as sorozatú, ezen belül a megbízható és pontos UT522-es modell egy professzionális, mégis bevezető kategóriás digitális földteszter, amely a legszigorúbb ipari és biztonsági előírásoknak is maradéktalanul megfelel. A mérőműszer fejlett kettős szigetelésvédelemmel van ellátva, és rendelkezik a szükséges CE, valamint UKCA nemzetközi tanúsítványokkal, így a mindennapos terepi munkavégzés során is maximális biztonságot és megbízhatóságot garantál a villamossági szakemberek számára. A műszer tervezése és ergonómiai kialakítása során a gyártó nagy hangsúlyt fektetett a hordozhatóságra, ezért a robusztus műanyag burkolat ellenére is a termék meglepően könnyű, súlya mindössze 560 grammot tesz ki, ami ideálissá teszi a hosszan tartó munkákhoz is.
A készülék sokoldalú mérési funkciói között kiemelt helyet foglal el a hagyományos és rendkívül pontos háromvezetékes mérési módszer, amely a csomagban mellékelt földelő szondák és minőségi tesztvezetékek segítségével precízen végezhető el. Abban az esetben, ha a terepviszonyok, a szűkös hely, vagy a telepítés egyedi sajátosságai nem teszik lehetővé a háromvezetékes módszer alkalmazását, a műszer lehetőséget nyújt az egyszerűbb kétvezetékes ellenállásmérésre is. A forgókapcsoló segítségével a felhasználó egyszerűen és manuálisan választhatja ki az adott feladathoz leginkább illeszkedő méréshatárt, amely 40 ohm, 400 ohm vagy akár 4000 ohm is lehet, ezáltal biztosítva a legpontosabb eredményt a környezeti adottságok mellett is. Továbbá a műszer dedikált funkcióval bír a váltakozó áramú (AC) földfeszültség pontos mérésére is, amihez a teszt gomb lenyomása sem szükséges.

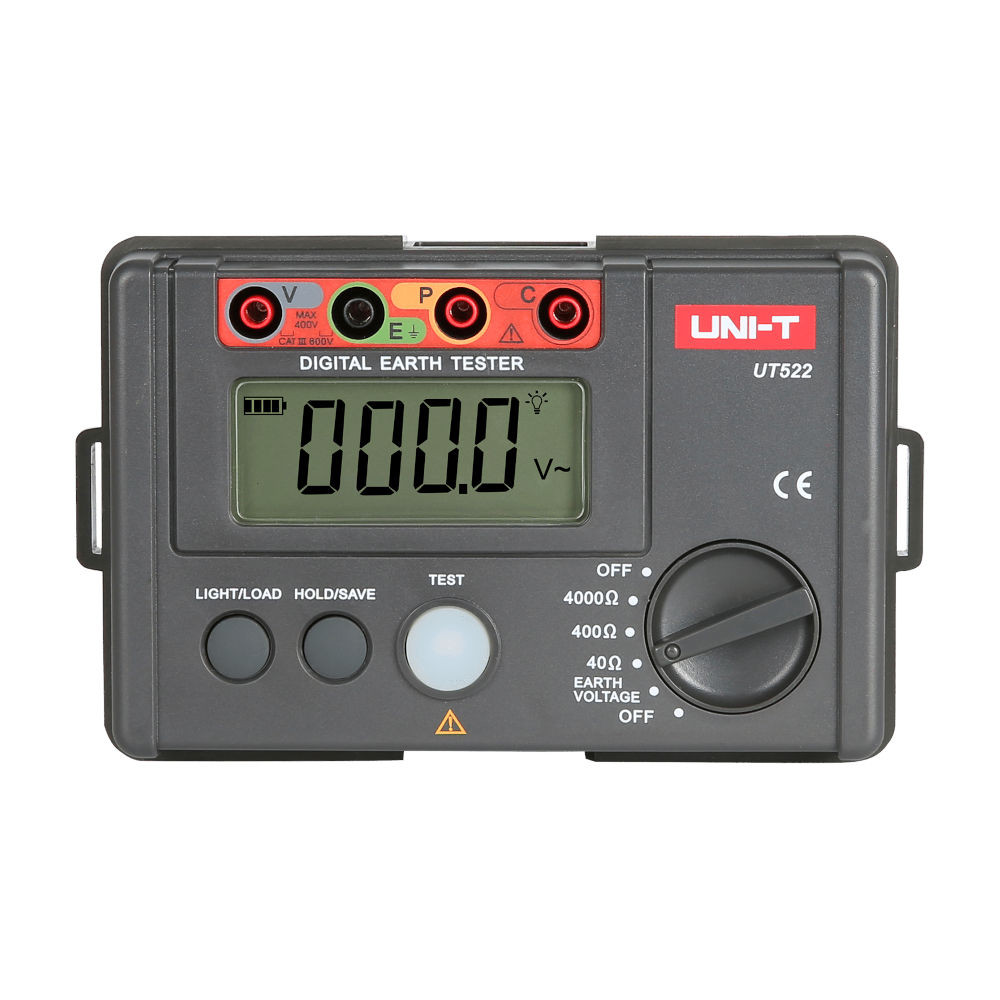

A készülék előlapjának központi eleme egy rendkívül jól olvasható, nagy méretű, 70,6 milliméter x 34 milliméteres LCD kijelző, amely teljes ikonos megjelenítést biztosít a mért adatok számára. A beépített, nagy fényerejű háttérvilágításnak köszönhetően a mért adatok még gyengén megvilágított helyiségekben vagy éjszakai munkavégzés során is kristálytisztán leolvashatók maradnak. A felhasználói élményt tovább növelik az olyan intelligens és hibaelhárítást segítő funkciók, mint a rossz érintkezés egyértelmű vizuális jelzése ("...Ω"), a méréshatár túllépésének figyelmeztető kijelzése ("OL"), valamint a hasznos Data Hold adatmegtartó funkció, amellyel az aktuális mérési érték befagyasztható a kijelzőn. A műszer memóriája akár húsz független mérési adat tárolását is lehetővé teszi, ami jelentősen megkönnyíti a komplex dokumentációs folyamatokat. Az energiatakarékosság érdekében a készülék körülbelül tíz perc inaktivitás után automatikusan kikapcsol, a merülő elemre pedig egy dedikált ikon időben figyelmezteti a felhasználót.
Specifikáció
- Precíz háromvezetékes és egyszerű kétvezetékes ellenállásmérési mód
- Beépített váltakozó áramú (AC) földfeszültség mérés
- Manuális méréshatár-váltás a pontosabb eredményekért
- 20 független mérési adat belső tárolása (Data storage)
- Adatmegtartó gomb az aktuális értékek rögzítéséhez (Data hold)
- Nagy fényerejű LCD háttérvilágítás a sötétben történő munkavégzéshez
- Automatikus kikapcsolás körülbelül 10 perc tétlenség után
- Merülő elem időbeni vizuális jelzése a kijelzőn
- Teljes ikonos LCD kijelző a könnyű leolvashatóságért
- Rossz csatlakozás ("...Ω") és túllépés ("OL") egyértelmű vizuális jelzése
- Kettős szigetelésvédelem a felhasználó biztonsága érdekében
- Megfelelőség a CE és UKCA nemzetközi szabványoknak
Technikai adatok
- Készülék színe: piros és szürke
- Földelési ellenállás mérés: 0 - 4000 Ω
- AC földelési feszültség mérés: 0 - 400V
- Földellenállás mérés: tartomány és pontosság:
0-40Ω ± (2% + 10)
0-400Ω ± (2% + 3)
0-4000Ω ± (2% + 3)
- Váltakozó feszültség mérése a földön pontosság:
0-400 V 50 -60 Hz ± (1% + 6)
- Kijelző mérete: 70,6 mm x 34 mm
- Tápellátás: 6 darab 1,5V-os (LR6) ceruzaelem
- Kézi méréshatárváltás
- Automatikus kikapcsolás (10 perc után)
- Alacsony elem töltöttség jelzés
- Adatmentés
- Adatok tárolása (20 mérés)
- LCD háttérvilágítás
- Kettős szigetelésvédelem
- Túlterhelés kijelzés
- Egyszerű 2 vezetékes teszt
- Precíziós 3 vezetékes teszt
- Készülék nettó tömege: 560 g
- Készülék mérete: 160 x 100 x 70,5 mm

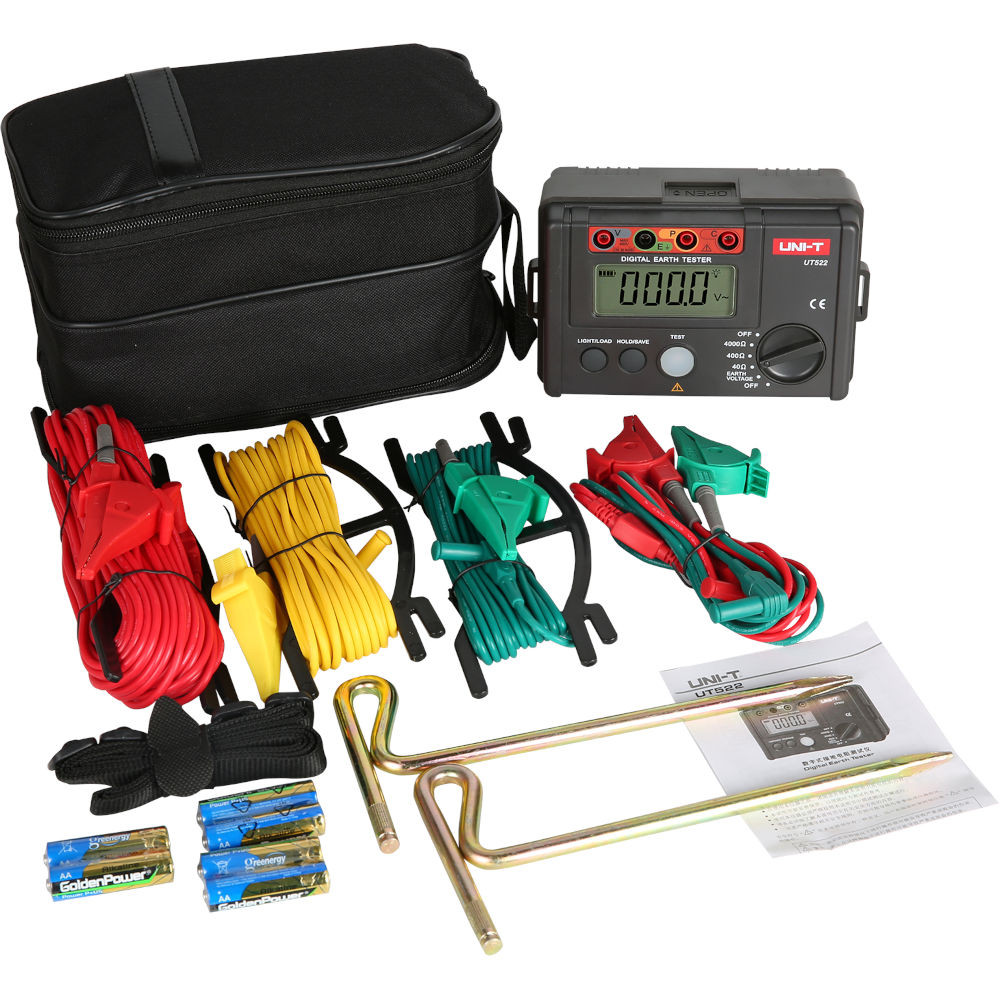

- Alaptartozékok: Elemek, egyszerű tesztvezetékek krokodilcsipesszel, szabványos tesztvezetékek krokodilcsipesszel, földelő szonda készlet, használati útmutató és hordtáska
