UNI-T UT582+ digitális RCD és Fi-relé tesztelő műszer leoldási idő és áram méréssel

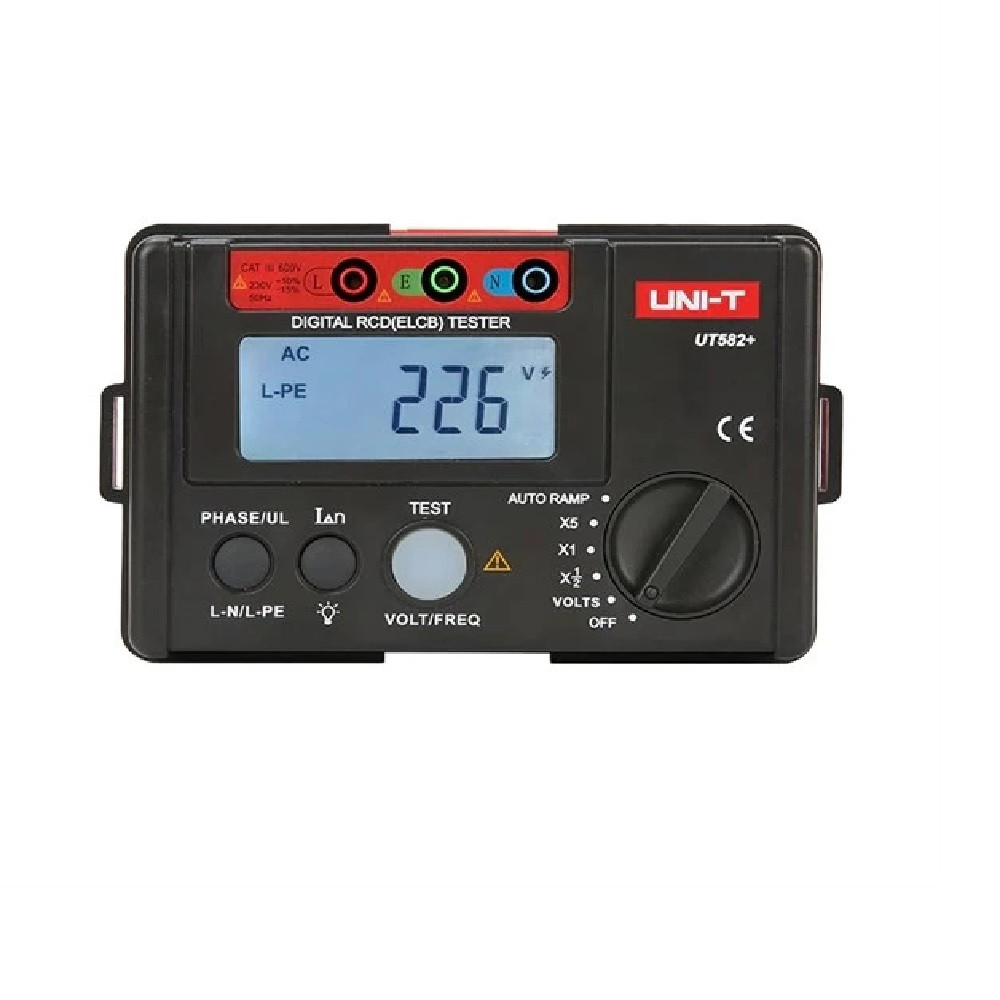

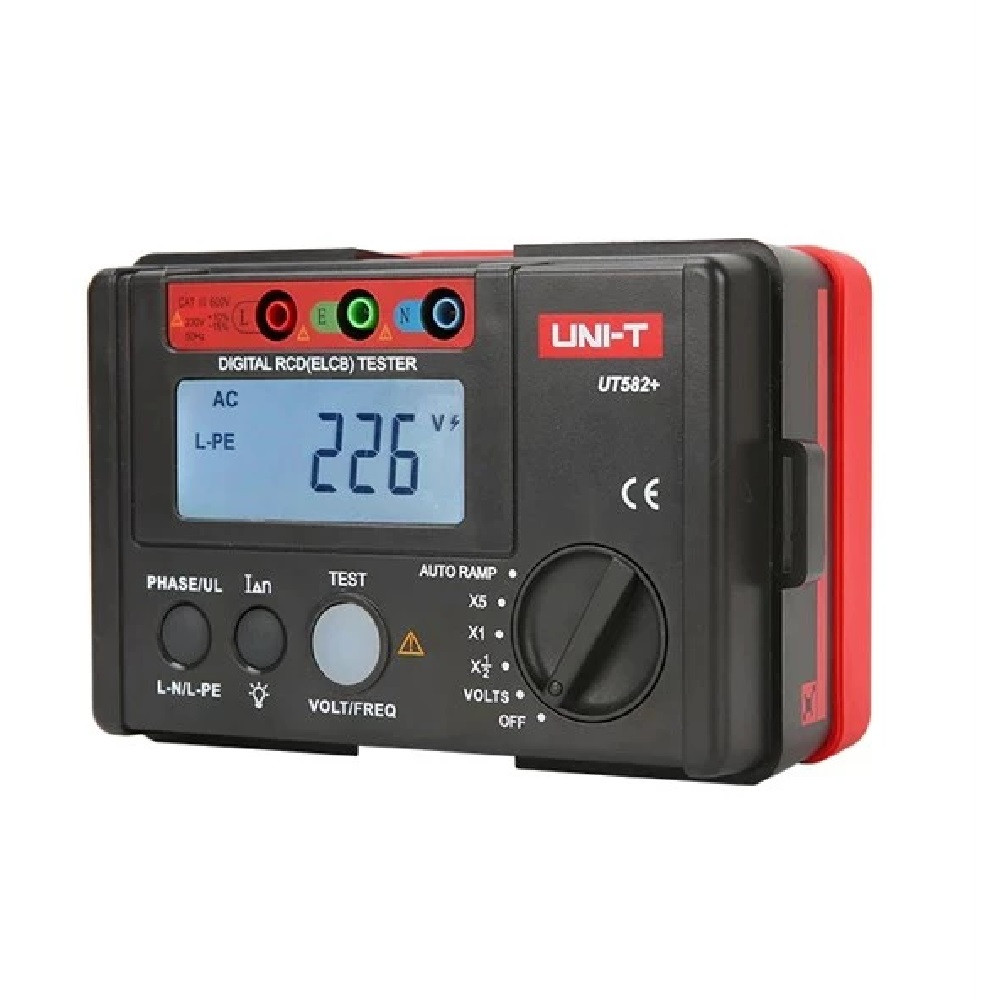

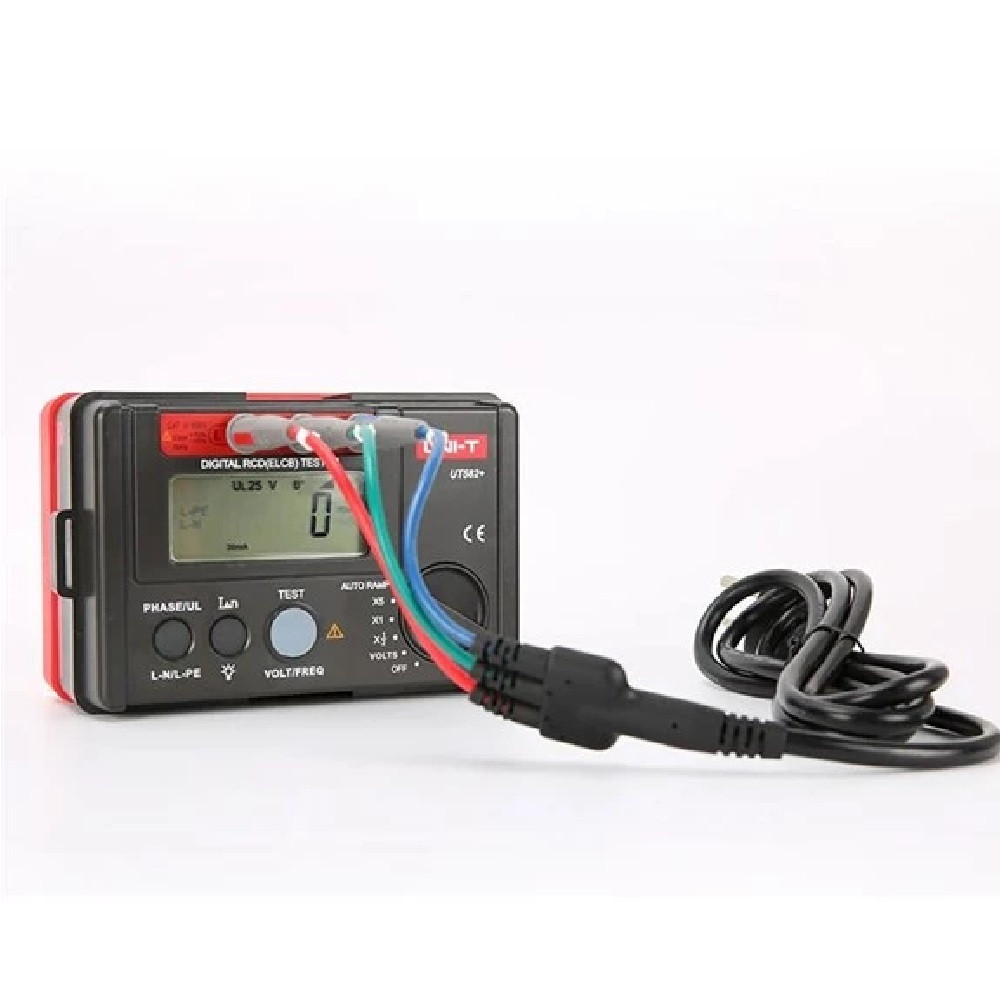

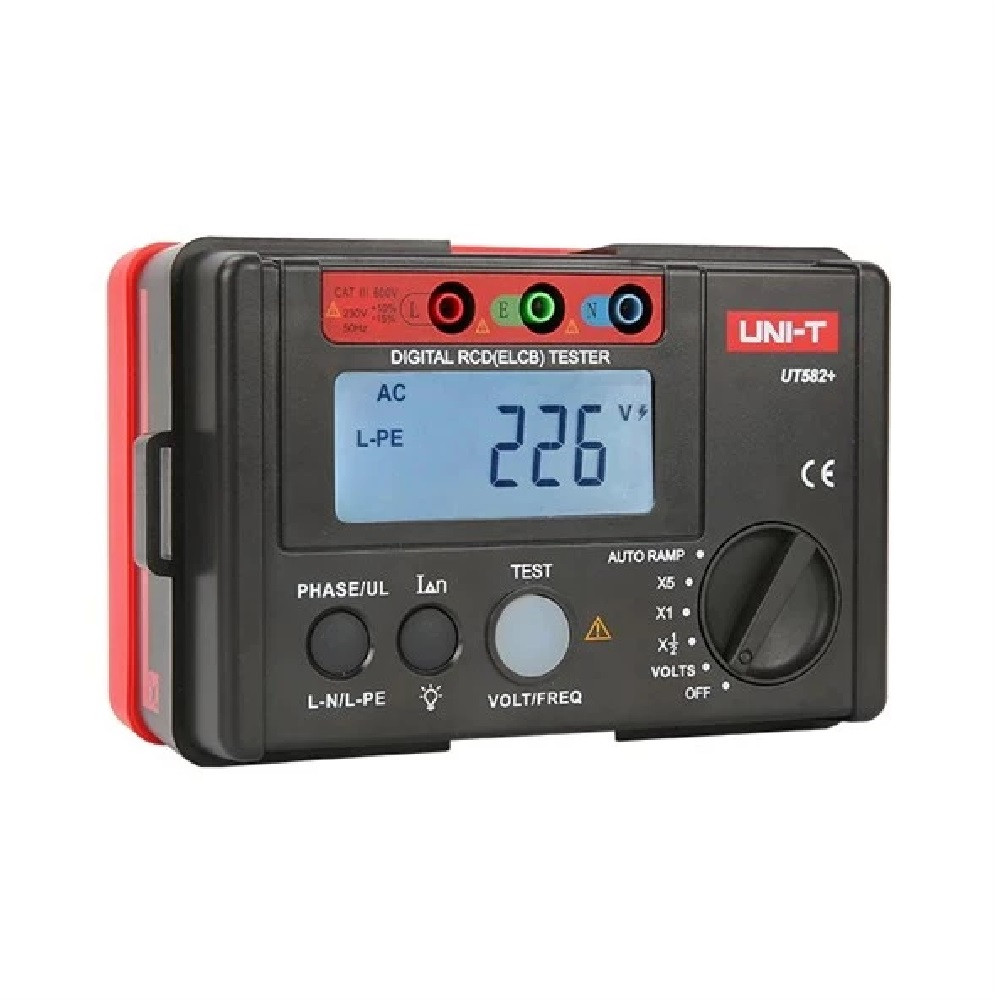

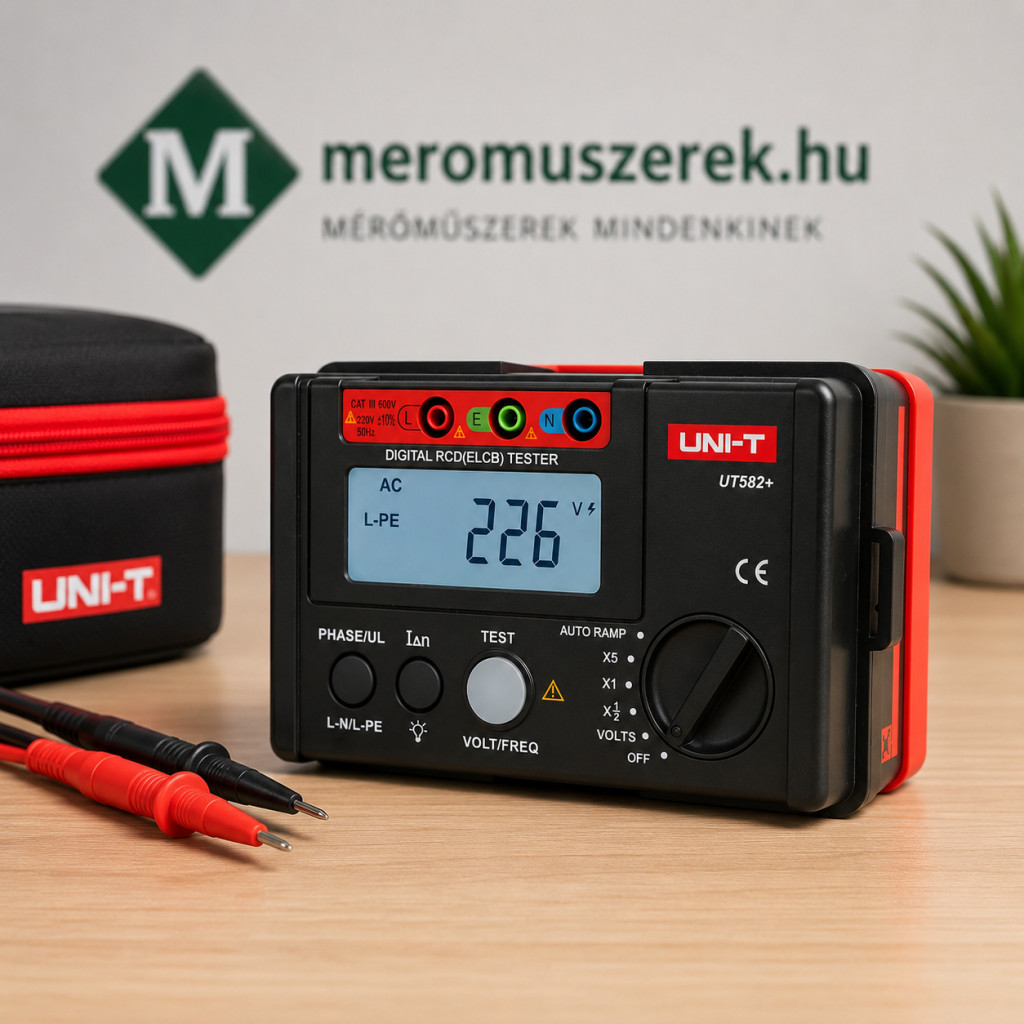

UNI-T UT582+ digitális RCD / FI-relé teszter

A piacon lévő olcsóbb, egyszerű dugaljteszterekkel szemben (amelyek csak egy fix áramimpulzust küldenek a hálózatra a leoldás ellenőrzésére) az UT582+ teljes diagnosztikát végez. Képes mérni a Fi-relé pontos leoldási idejét (Trip Time) milliszekundumban kifejezve, valamint a pontos leoldási áramot (Trip Current Ramp Test), ahol a műszer lépcsőzetesen emeli az áramerősséget, amíg a védelmi eszköz le nem kapcsol. Külön előnye az automatikus teszt (AUTO RCD) funkció: a villanyszerelőnek nem kell minden egyes mérés után visszasétálnia a műszerhez, az UT582+ megvárja a Fi-relé visszakapcsolását, és automatikusan folytatja a következő fázisszög tesztet. A robusztus, ütésálló szilikon tok és a CAT III 300V biztonsági besorolás garantálja az ipari tartósságot.

Az UNI-T UT582+ digitális RCD / ELCB teszter olyan szakmai mérőműszer, amelyet áram-védőkapcsolók, közismertebb nevükön FI-relék vagy ÁVK-k működésének ellenőrzésére terveztek. A készülék segítségével megvizsgálható, hogy a védőkapcsoló megfelelően kiold-e, és mérhető a kioldási idő is. Ez különösen fontos villamos biztonsági ellenőrzéseknél, karbantartásnál, hibakeresésnél vagy újonnan kialakított elektromos hálózatok előzetes vizsgálatánál.

Az áram-védőkapcsolók (RCD / Fi-relék / ÁVK) rendszeres ellenőrzése az élet- és vagyonbiztonság alapköve mind a lakossági, mind az ipari elektromos hálózatokban. Az új generációs UNI-T UT582+ digitális RCD/ELCB tesztelő műszer kifejezetten arra lett tervezve, hogy a villamos szakemberek gyorsan, precízen és a hatályos szabványoknak megfelelően ellenőrizhessék a védelmi berendezések hatékonyságát. Ezzel a dedikált műszerrel kiküszöbölhetők a pontatlan becslések, és számszerűsített, hiteles adatok kaphatók a hálózat biztonsági állapotáról.

A műszer 10 / 20 / 30 / 100 / 300 / 500 mA névleges maradékáramú RCD-k tesztelésére használható. Támogatja az x1/2, x1, x5 teszteket, valamint az Auto Ramp funkciót is. A 0° és 180° fázisszög választás lehetővé teszi, hogy a teszt több kapcsolási helyzetben is elvégezhető legyen. A készülék emellett 30–600 V AC feszültségmérésre is alkalmas, 45–65 Hz frekvenciatartományban.

Fejlett mérési funkciók és AUTO RCD üzemmód

A műszer három fő üzemmódban használható, így teljes képet ad az áram-védőkapcsoló állapotáról:

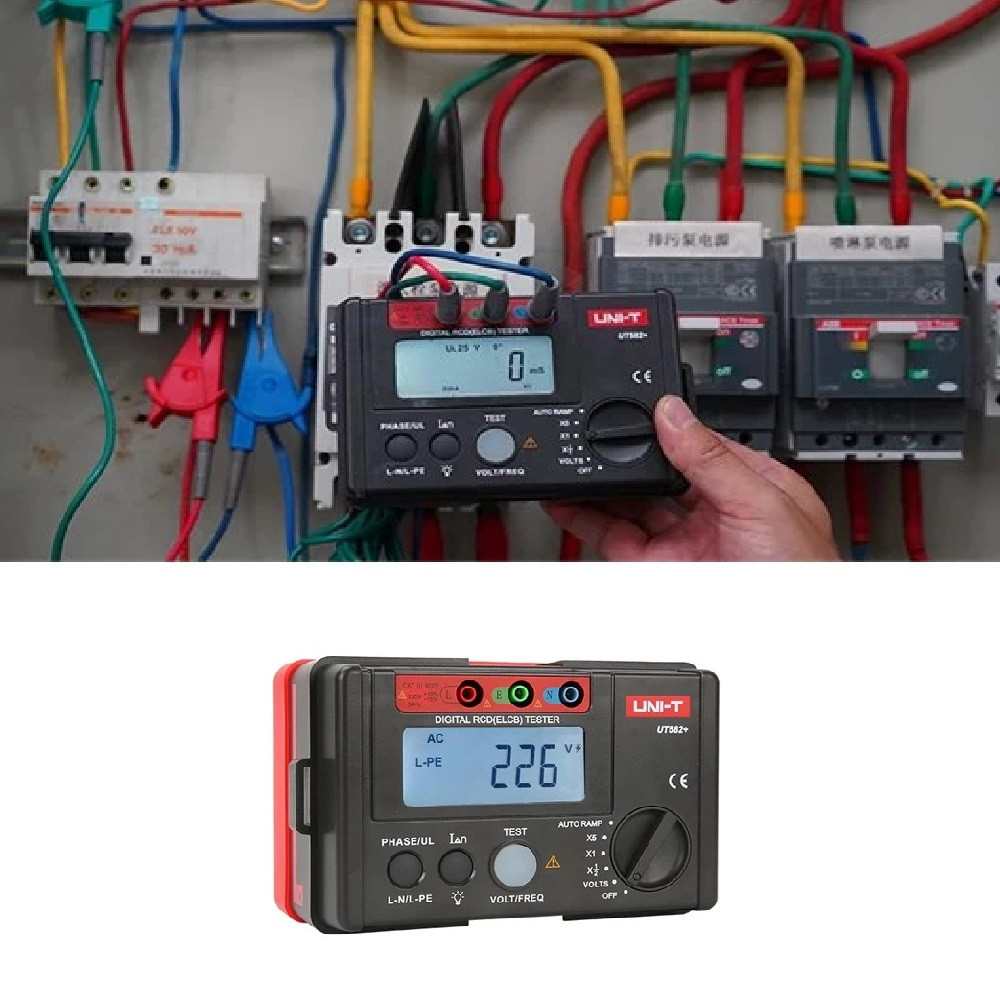

• Leoldási idő mérése (Trip Time): A műszer a kiválasztott hibaáramot (szorzók: x1/2, x1, x5) bocsátja a hálózatra, és milliszekundumos pontossággal meg méri, milyen gyorsan kapcsol le a Fi-relé.
• Leoldási áram mérése (Ramp Test): A készülék folyamatosan, lépcsőzetesen emeli a hibaáramot a névleges érték 20%-ától 110%-áig. Amikor a Fi-relé kiold, a kijelző megőrzi a pontos áramerősséget, amin a leoldás megtörtént.
• Automatikus teszt (AUTO RCD): A leghatékonyabb funkció a magányosan dolgozó szakemberek számára. Elindítása után a műszer egymás után elvégzi a szükséges időméréseket különböző szorzókkal és fázisszögekkel. A felhasználónak csupán a biztosítéktáblánál kell állnia, és minden leoldás után visszakapcsolnia a Fi-relét – a műszer megvárja a feszültség megjelenését, és automatikusan folytatja a soron következő tesztet.

Biztonság és fázisszög-szelektivitás

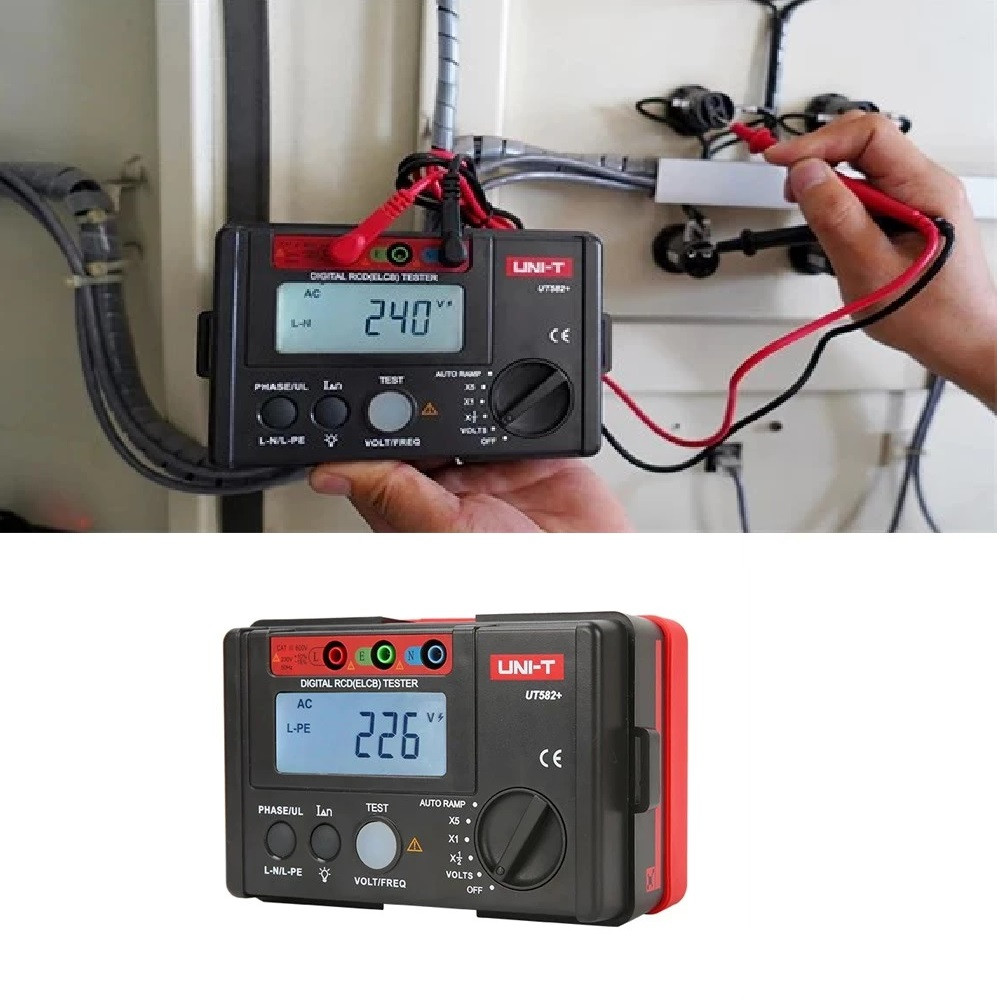

Az UT582+ lehetővé teszi a **0° és 180° fázisszög** közötti váltást. Mivel az RCD-k a szinuszos hibaáram különböző fázisaiban eltérő gyorsasággal reagálhatnak, a szabványos minősítéshez mindkét fázisszög tesztelése kötelező. A műszer emellett folyamatosan ellenőrzi a hálózati feszültséget (30V–440V) és a frekvenciát (45Hz–65Hz), valamint figyelmeztet, ha a földelés nem megfelelő, vagy ha a fázis-nulla vezetékek fel vannak cserélve a dugaljban.

Főbb előnyök

• RCD / FI-relé tesztelés: ellenőrizhető, hogy az áram-védőkapcsoló normálisan kiold-e.
• Több névleges áram támogatása: 10, 20, 30, 100, 300 és 500 mA-es RCD-k vizsgálatához használható.
• x1/2, x1 és x5 tesztmód: különböző vizsgálati szintek a védőkapcsoló működésének ellenőrzéséhez.
• Auto Ramp funkció: a kioldási áram meghatározásához használható automatikus növeléses teszt.
• Kioldási idő mérése: segít ellenőrizni, hogy a védőkapcsoló megfelelő időn belül működésbe lép-e.
• 0° / 180° fázisszög választás: többféle hálózati pillanatban végezhető el a tesztelés.
• AC feszültségmérés: 30–600 V AC tartományban mérhető a feszültség.
• Háttérvilágításos LCD kijelző: gyengébb fényviszonyok között is könnyebben leolvasható.
• Adattartás és automatikus kikapcsolás: praktikus funkciók terepi munkához és energiatakarékos használathoz.

Mire használható?

• FI-relék / RCD-k működésének ellenőrzésére,
• áram-védőkapcsolók kioldási idejének mérésére,
• RCD kioldási áram vizsgálatához Auto Ramp módban,
• egyik fázisszögből vagy másik fázisszögből történő teszteléshez,
• lakossági, ipari és kereskedelmi elektromos rendszerek előzetes ellenőrzéséhez,
• villanyszerelői, karbantartási és hibakeresési feladatokhoz,
• egyfázisú, 195–253 V-os hálózatok RCD vizsgálatához.

Fontos használati tudnivalók

A UT582+ kizárólag egyfázisú, 195–253 V tápfeszültségű áramkörök RCD-tesztelésére alkalmas. Nem háromfázisú RCD-teszter, ezért háromfázisú rendszereknél a mérési elrendezést és az alkalmazhatóságot külön ellenőrizni kell.

A FI-relé tesztelése villamos biztonsági mérés, ezért kizárólag hozzáértő személy végezze, a vonatkozó szabványok és munkavédelmi előírások betartásával. A teszt során az RCD kioldhat, ezért a vizsgálat előtt gondoskodni kell arról, hogy az érintett áramkör lekapcsolása ne okozzon problémát érzékeny berendezéseknél, szervereknél, vezérléseknél vagy folyamatos üzemű rendszereknél.

A készülék nem helyettesíti a teljes körű érintésvédelmi felülvizsgálatot vagy a szabvány szerinti komplett villamos biztonsági mérőrendszert, de RCD-k gyors ellenőrzéséhez, hibakereséshez és előzetes vizsgálatokhoz nagyon hasznos eszköz.

Műszaki adatok

Az UNI-T UT582+ jó választás villanyszerelőknek és karbantartóknak, ha egyfázisú hálózatokban található FI-relék / RCD-k működését szeretnék ellenőrizni. Méri a kioldási időt, támogatja a több névleges áramú RCD-tesztet, Auto Ramp funkcióval is rendelkezik, és AC feszültségmérésre is használható.
