VBM-50 professzionális rezgésmérő – gyorsulás, sebesség és elmozdulás Voltcraft

A gépek rendellenes rezgése gyakran már jóval a meghibásodás előtt megjelenik. Egy kopó csapágy, kiegyensúlyozatlan ventilátor, laza rögzítés vagy tengelyhiba sok esetben először vibráció formájában mutatkozik meg. A VOLTCRAFT VBM-50 segítségével ezek a változások gyorsan, közvetlenül a gépen mérhetők és összehasonlíthatók.

A VBM-50 háromféle rezgési jellemzőt képes mérni: gyorsulást, sebességet és elmozdulást. A gyorsulásméréshez két frekvenciatartomány választható, így a normál géprezgések mellett magasabb frekvenciájú vibrációk vizsgálatára is alkalmas. A 2,4"-os automatikusan elforduló TFT kijelző, a hosszú és rövid mérőcsúcs, valamint az USB-C-ről tölthető akkumulátor a helyszíni használatot is kényelmessé teszi.

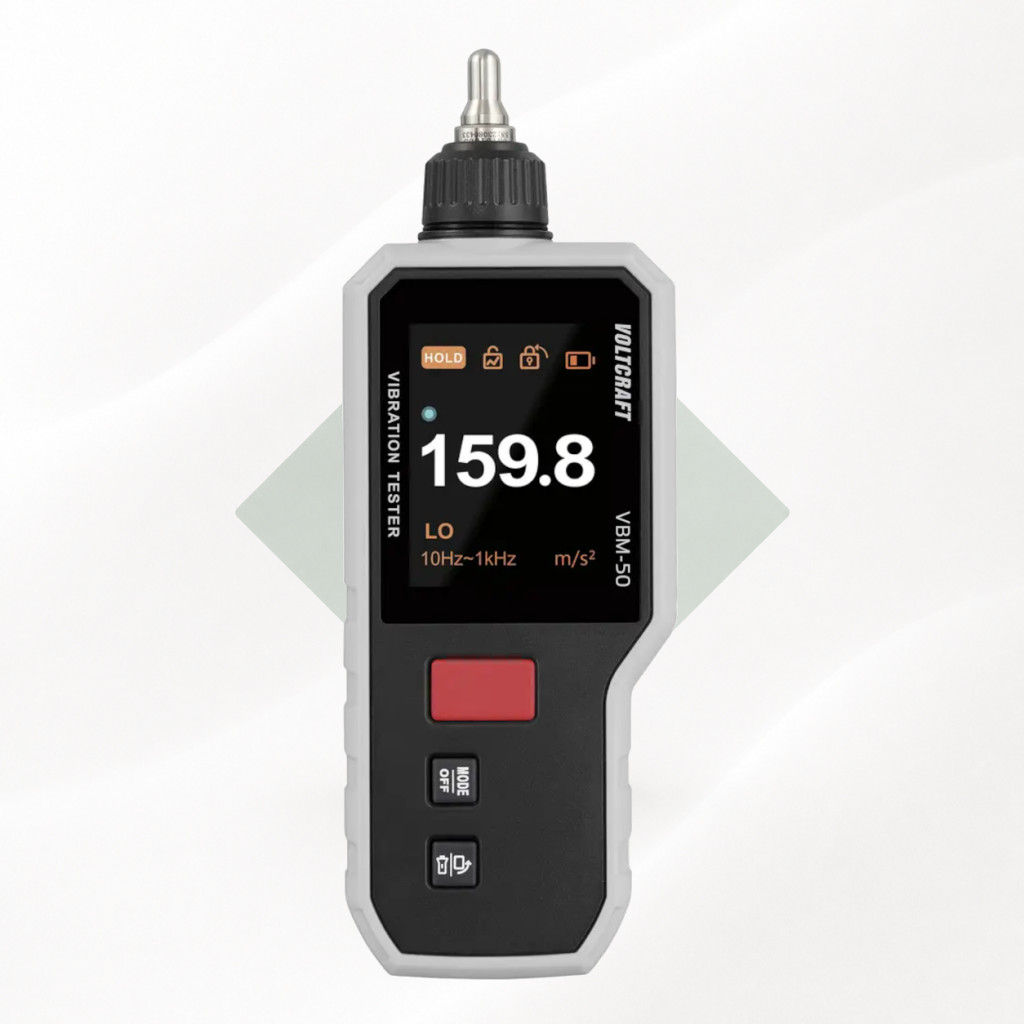

VOLTCRAFT VBM-50 rezgésmérő gépek állapotvizsgálatához

A VOLTCRAFT VBM-50 kézi vibrációmérő, amely mechanikus gépek és berendezések rezgésállapotának gyors ellenőrzésére használható.

A készülék három különböző rezgési mennyiséget mér:

• rezgésgyorsulás,
• rezgési sebesség,
• rezgési elmozdulás.

Ez lehetővé teszi, hogy a vizsgált géptől és hibajelenségtől függően a legjobban értelmezhető mérési módot válaszd.

Rezgésgyorsulás – gyors és magasabb frekvenciájú hibákhoz

A gyorsulásmérés tartománya:

0,1–199 m/s² PEAK

A készülék két választható frekvenciasávot kínál:

• LO: 10 Hz–1 kHz,
• HI: 1 kHz–15 kHz.

A magasabb frekvenciatartomány különösen hasznos lehet olyan rezgések vizsgálatánál, amelyek rövid, gyors mechanikai eseményekhez kapcsolódnak.

A gyártó által megadott pontosság:

±(5% + 2 digit)

Rezgési sebesség – általános gépállapot-vizsgálathoz

A rezgési sebesség mérési tartománya:

0,1–199,9 mm/s RMS

Frekvenciatartomány:

10 Hz–1,5 kHz

A gyártó által megadott pontosság:

±(5% + 2 digit)

A rezgési sebesség az egyik leggyakrabban használt paraméter forgógépek általános állapotának értékelésére.

Elmozdulásmérés

Az elmozdulás mérési tartománya:

0,001–1,999 mm P-P

Frekvenciatartomány:

10 Hz–1 kHz

Pontosság:

±(10% + 2 digit)

Az elmozdulás különösen jól szemlélteti, hogy a vizsgált felület ténylegesen mekkora kitérést végez rezgés közben.

PEAK, RMS és P-P – mit jelentenek?

A három mérési mód nemcsak más fizikai mennyiséget, hanem eltérő kiértékelési módot is használ.

• PEAK: csúcsérték – a gyorsulás legnagyobb pillanatnyi értéke.
• RMS: effektív érték – a rezgési sebesség energiatartalmát jól jellemző érték.
• P-P: peak-to-peak, vagyis csúcstól csúcsig mért teljes elmozdulás.

Ezért ugyanazon gépen a három mérési eredmény közvetlenül nem hasonlítható össze egymással.

LO és HI frekvenciamód

A gyorsulásmérésnél két frekvenciasáv közül lehet választani.

LO – 10 Hz–1 kHz:

• általános géprezgések,
• forgógépek,
• kiegyensúlyozatlanság,
• lazaság,
• alacsonyabb frekvenciájú mechanikai problémák.

HI – 1–15 kHz:

• magasabb frekvenciájú rezgések,
• gyors mechanikai események,
• egyes csapágy- vagy érintkezési problémák korai vizsgálata.

Fontos: nem FFT rezgésanalizátor

A VBM-50 rezgési szintet mér, de nem készít frekvenciaspektrumot.

Nem mutatja meg külön-külön a rezgés egyes frekvenciakomponenseit, és nem végez FFT-analízist.

Ezért kiváló gyors állapotellenőrző műszer, de részletes rezgésdiagnosztikai elemzéshez frekvenciaspektrum-analizátor szükséges.

Hosszú és rövid mérőcsúcs

A készülékhez két különböző mérőcsúcs tartozik.

A rövid csúcs:

• közvetlenül hozzáférhető felületeknél,
• stabil mérési pontokon,
• nagyobb sík gépfelületeken használható.

A hosszú mérőcsúcs:

• mélyebben fekvő pontokon,
• szűk helyeken,
• burkolatok vagy szerkezeti elemek közötti mérésnél lehet praktikus.

Miért fontos mindig ugyanazon a ponton mérni?

A vibráció nagysága már néhány centiméter távolságon belül is eltérhet.

Állapotfigyelésnél ezért célszerű mindig:

• ugyanazon a mérési ponton,
• azonos irányban,
• azonos mérőcsúccsal,
• azonos üzemi állapotban

elvégezni a mérést.

Így a később mért értékek valóban összehasonlíthatók lesznek.

A trend gyakran fontosabb, mint az egyszeri érték

Egy rezgésérték önmagában sokszor kevés információt ad.

Ha azonban ugyanazon gépen rendszeresen mérünk, jól követhető, hogy:

• lassan növekszik-e a vibráció,
• karbantartás után csökken-e,
• egy adott fordulatszámnál megjelenik-e rendellenes rezgés,
• egy alkatrész cseréje javított-e a gép állapotán.

Csapágyak vizsgálata

Kopó vagy sérült csapágy gyakran növekvő rezgést okoz.

A VBM-50 segítségével rendszeresen ellenőrizhető például:

• villanymotor csapágyháza,
• szivattyú csapágyazása,
• ventilátor tengelye,
• hajtómű és csapágyház.

A műszer azonban nem mondja meg automatikusan, hogy a csapágy melyik eleme hibás. Ehhez részletesebb frekvenciaanalízis szükséges.

Kiegyensúlyozatlanság felismerése

Ventilátorok, motorok, tárcsák és más forgó alkatrészek kiegyensúlyozatlansága gyakran megnövekedett rezgési sebességgel jár.

Ha egy korábban stabil gép rezgési szintje fokozatosan emelkedik, az lehet például:

• szennyeződés,
• lapátsérülés,
• kopás,
• kiegyensúlyozatlanság

jele.

Laza rögzítések és szerkezeti problémák

Laza csavarok, gyenge gépalap vagy szerkezeti rezonancia szintén jelentősen növelheti a rezgést.

A gép különböző pontjain végzett összehasonlító méréssel gyorsan megtalálható az a terület, ahol a vibráció a legerősebb.

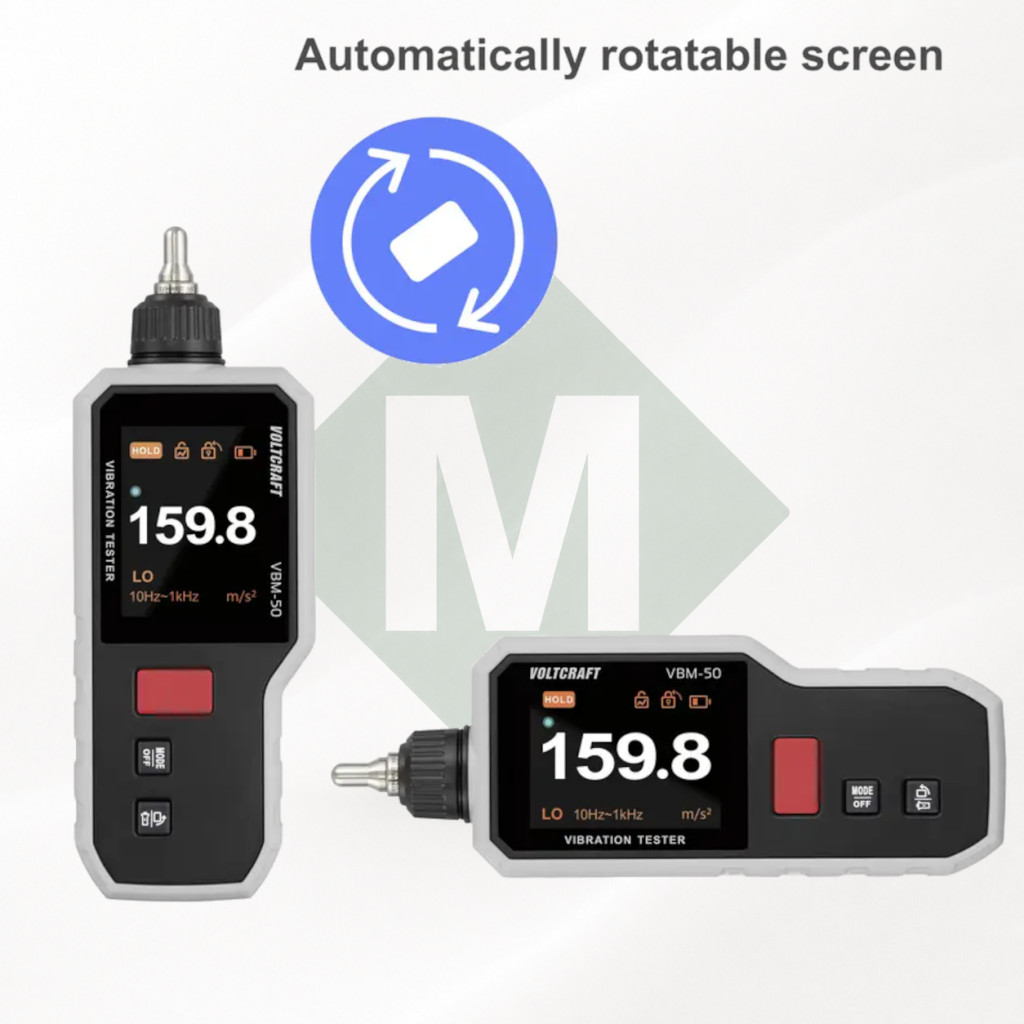

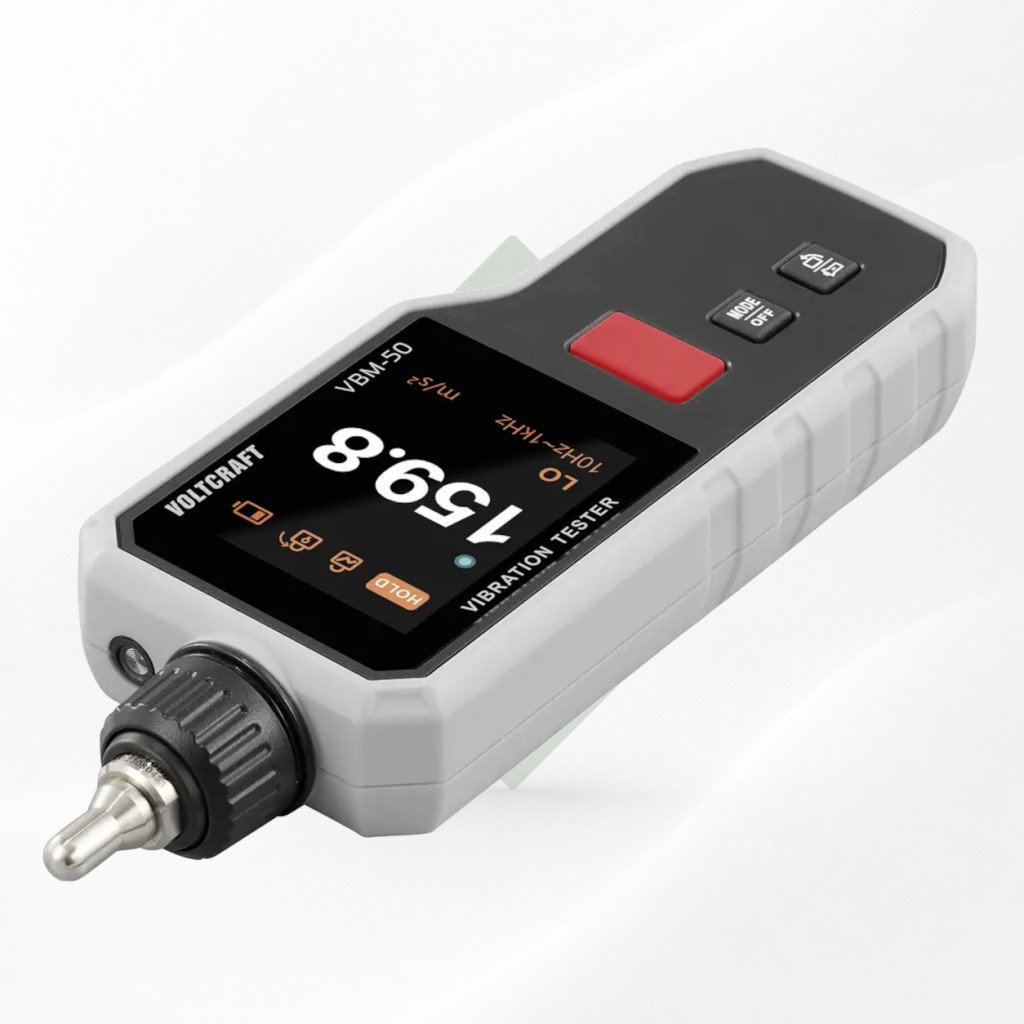

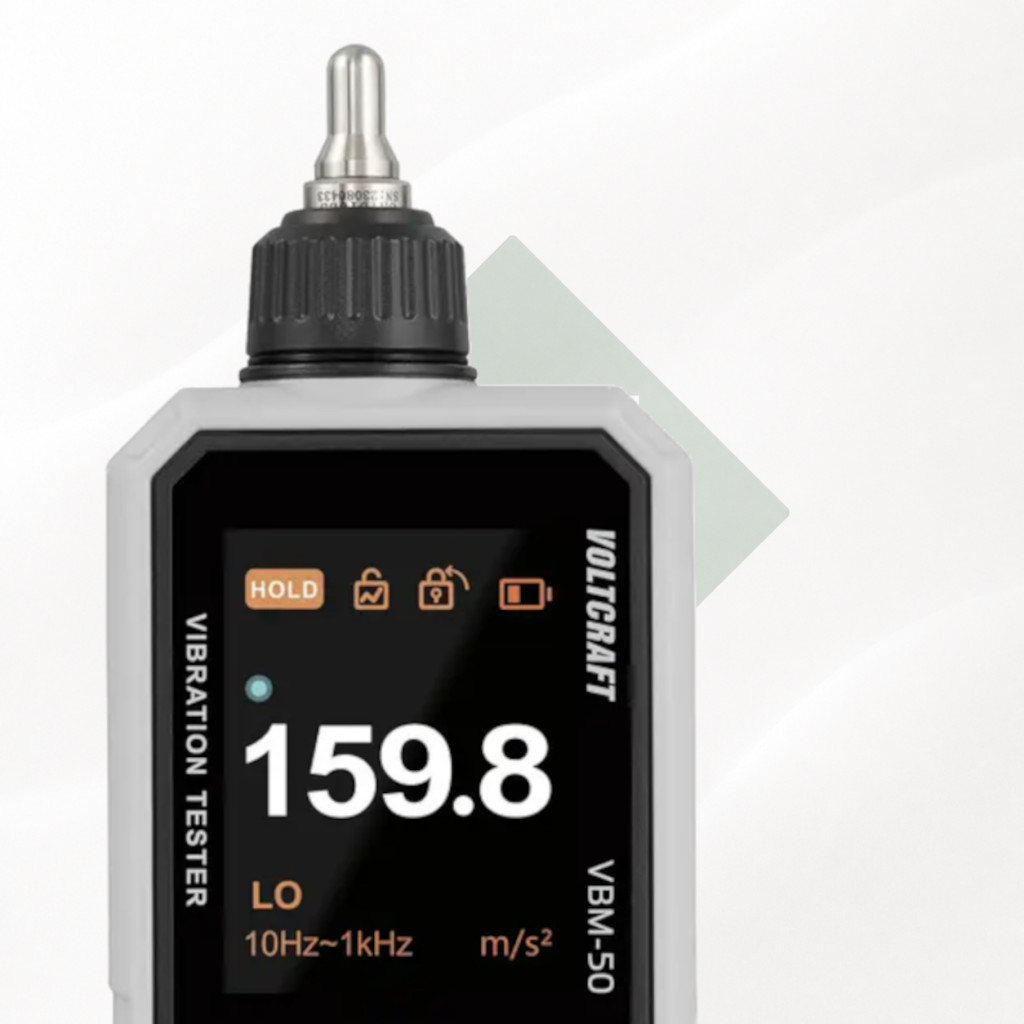

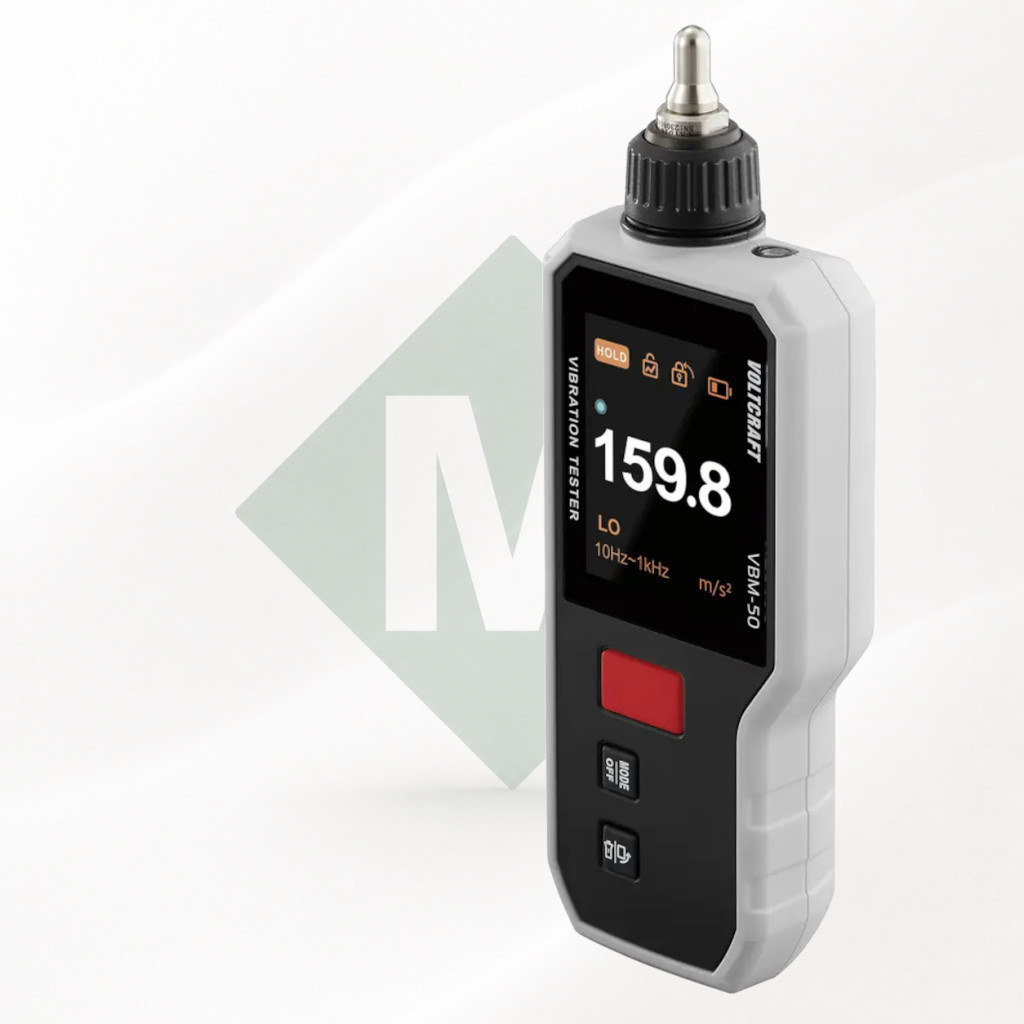

2,4"-os automatikusan elforduló TFT kijelző

A készülék nagy méretű, 2,4 hüvelykes színes TFT kijelzővel rendelkezik.

A kijelző automatikusan érzékeli a műszer helyzetét, és elforgatja a képet.

Ez különösen hasznos, amikor a mérési pont miatt a készüléket oldalra vagy más szögben kell tartani.

Data Hold funkció

A HOLD funkcióval az aktuális mérési eredmény rögzíthető a kijelzőn.

Ez jól használható olyan mérési pontokon, ahol a kijelző mérés közben nem látható kényelmesen.

Beépített munkalámpa

A készülék beépített LED-világítással rendelkezik.

Ez gépházban, villanymotorok mögött, pincében vagy más rosszul megvilágított mérési helyen kifejezetten praktikus.

USB-C tölthető akkumulátor

A VBM-50 beépített 3,7 V / 1350 mAh Li-Po akkumulátorral működik.

Az akkumulátor energiatartalma körülbelül 5 Wh.

A készülék USB-C csatlakozón keresztül tölthető.

A gyártó adatai:

• üzemidő: kb. 12 óra,
• töltési idő: kb. 3 óra,
• töltési bemenet: 5 V DC / 0,5 A.

Az USB-C csatlakozó töltésre szolgál

A gyártói dokumentáció az USB-C csatlakozót töltőcsatlakozóként adja meg.

A készülékhez nincs dokumentált PC-s adatátviteli vagy adatlogger funkció, ezért az USB-C kapcsolatot nem érdemes számítógépes interfészként kommunikálni.

Automatikus kikapcsolás

A műszer körülbelül 5 perc inaktivitás után automatikusan kikapcsol.

Ez csökkenti annak esélyét, hogy használat után bekapcsolva maradjon és feleslegesen lemerítse az akkumulátort.

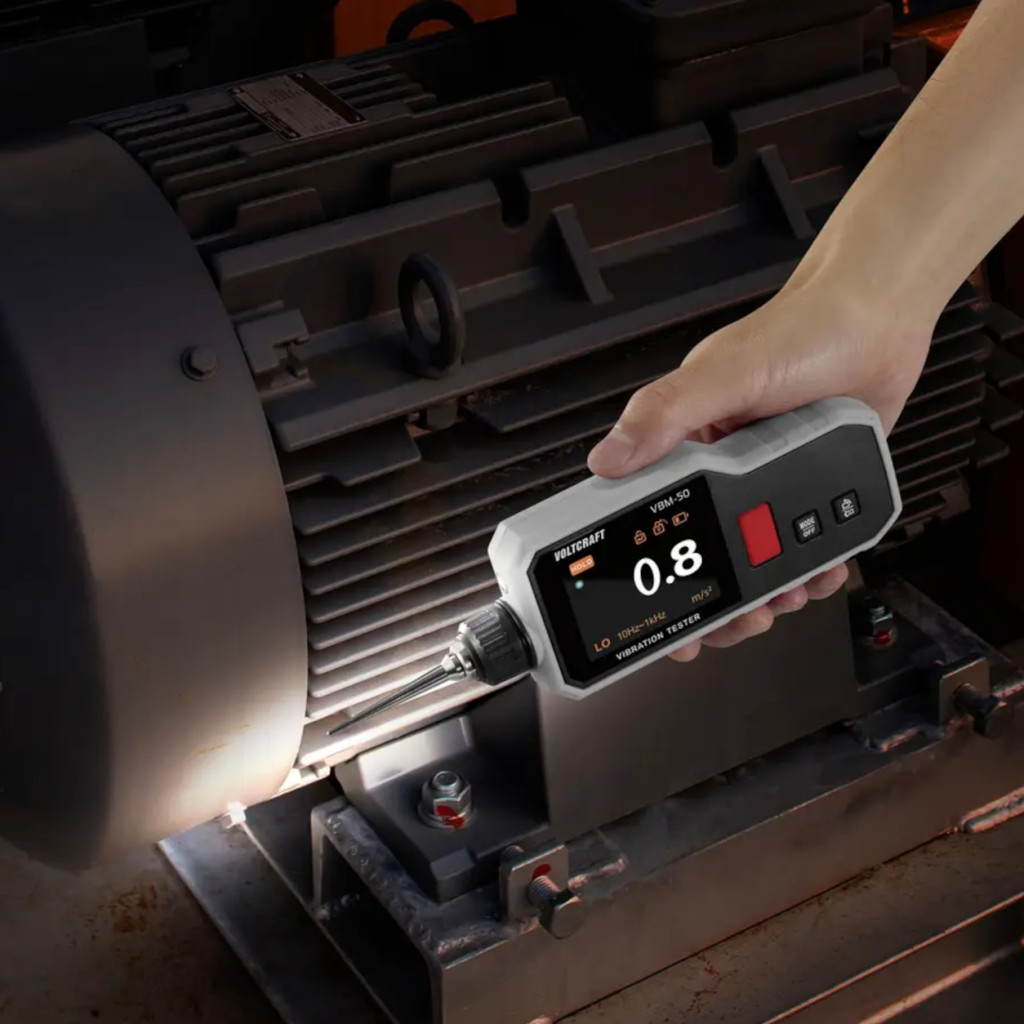

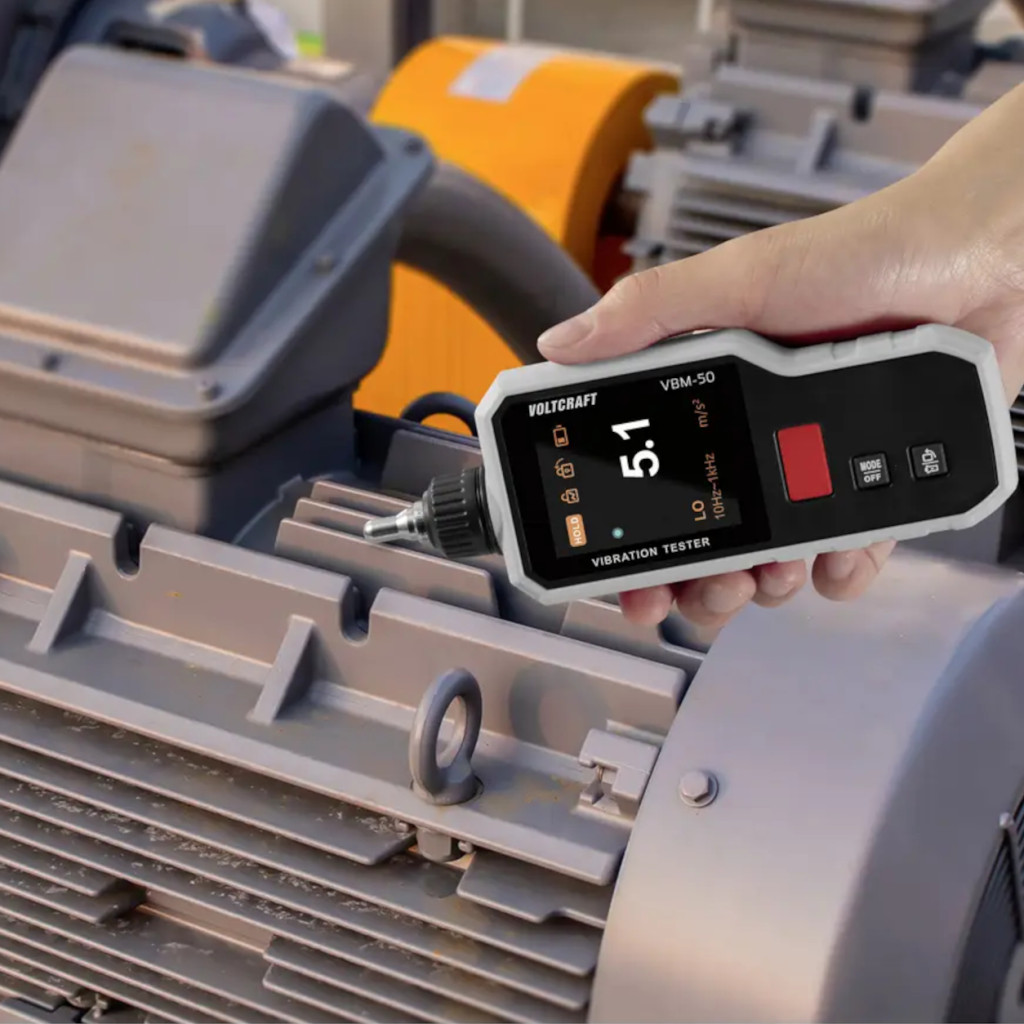

Mire használható a gyakorlatban?

• villanymotorok rezgésellenőrzésére,
• szivattyúk állapotvizsgálatára,
• ventilátorok ellenőrzésére,
• kompresszorok vizsgálatára,
• csapágyházak rezgésének mérésére,
• hajtóművek ellenőrzésére,
• ipari gépek karbantartásához,
• megelőző karbantartási mérésekhez,
• javítás előtti és utáni összehasonlításhoz.

Mit nem tud a VBM-50?

• Nem FFT spektrumanalizátor.
• Nem azonosít automatikusan csapágyhibát vagy kiegyensúlyozatlanságot.
• Nincs dokumentált belső adatlogger.
• Nincs dokumentált PC-s mérési adatátvitel.
• Az USB-C csatlakozó töltésre szolgál.
• Nem helyettesít komplex rezgésdiagnosztikai rendszert.

Műszaki adatok

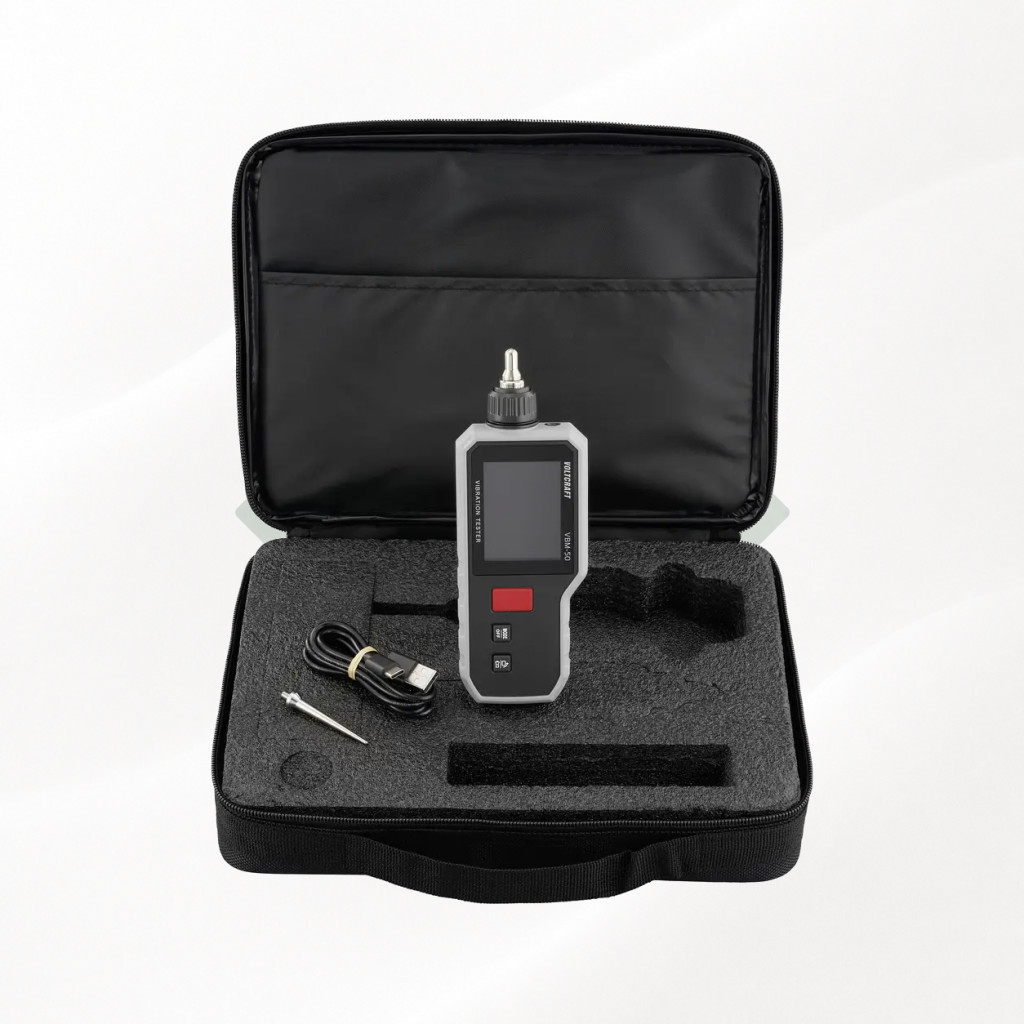

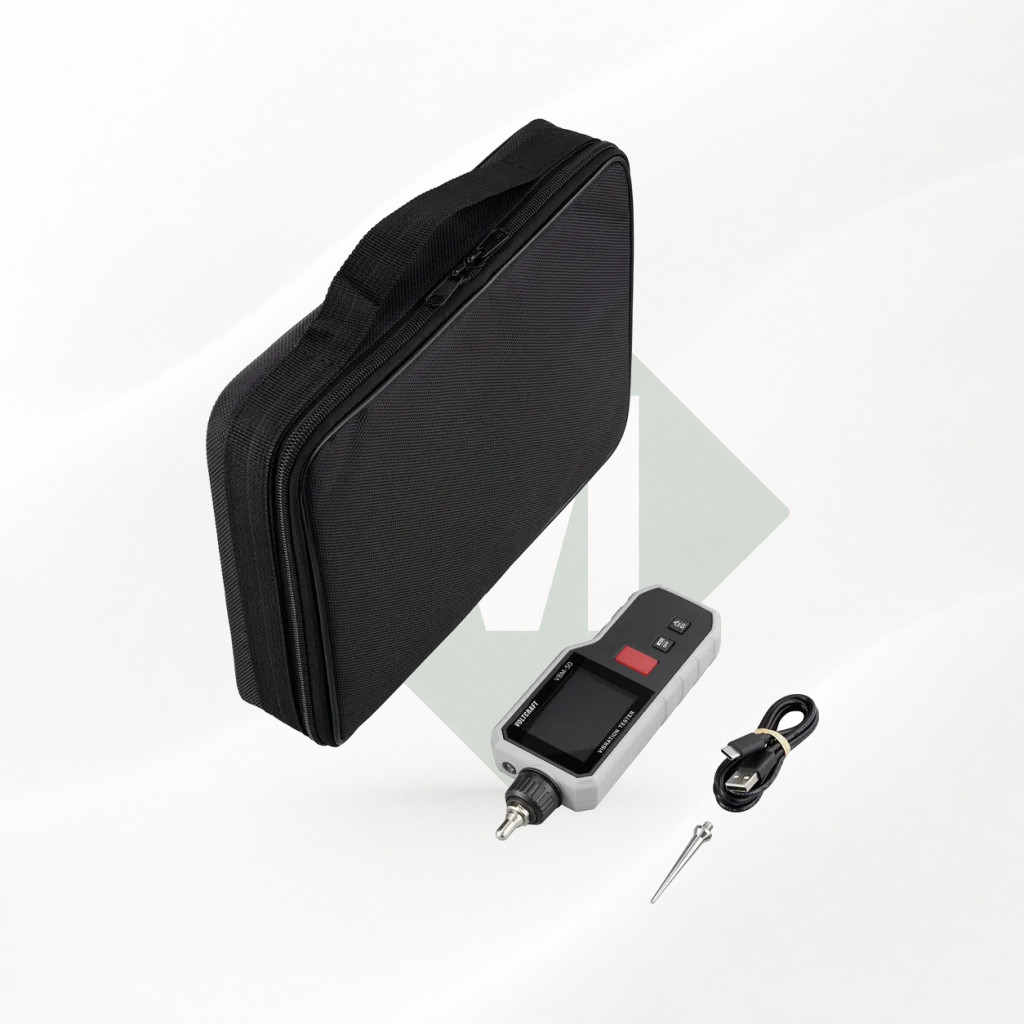

A csomag tartalma

A VOLTCRAFT VBM-50 jó választás rendszeres gépállapot-ellenőrzéshez, amikor gyorsan szeretnénk megállapítani, hogy egy motor, szivattyú, ventilátor vagy más forgógép rezgése megváltozott-e. A három mérési mód, a 15 kHz-ig terjedő gyorsulásmérés, a két mérőcsúcs, az automatikusan elforduló TFT kijelző és az USB-C tölthető akkumulátor együtt egy jól használható karbantartási műszert ad.

Gyakorlati kérdések az első rezgésmérés előtt

Mit mér a VBM-50?

Rezgésgyorsulást, rezgési sebességet és rezgési elmozdulást. Mindhárom ugyanannak a mechanikai rezgésnek más-más jellemzőjét mutatja.

Csapágyhibát is meg tud állapítani?

A megnövekedett vagy megváltozott rezgés jelezhet csapágyproblémát, de a készülék nem diagnosztizálja automatikusan a konkrét hibát. Pontos csapágyhiba-azonosításhoz általában frekvenciaspektrum-elemzés szükséges.

Mire való a HI frekvenciamód?

A gyorsulásmérés HI módja 1–15 kHz tartományban működik, így magasabb frekvenciájú mechanikai rezgések vizsgálatára használható.

Melyik érték a legjobb gépállapot ellenőrzésére?

Általános forgógép-állapotvizsgálatnál gyakran a rezgési sebesség RMS értékét használják. Magasabb frekvenciájú hibajelenségeknél a gyorsulás informatívabb lehet.

Tárolja a mérési adatokat?

Data Hold funkcióval az aktuális érték rögzíthető a kijelzőn, de dokumentált belső adatlogger funkció nincs.

USB-n PC-hez csatlakoztatható?

Az USB-C csatlakozó a gyártói dokumentáció szerint töltésre szolgál. PC-s mérési adatátvitelt a gyártó nem dokumentál.

Mennyi ideig működik egy töltéssel?

A gyártó körülbelül 12 órás üzemidőt ad meg. A teljes feltöltés kb. 3 órát vesz igénybe.

FFT spektrumot is készít?

Nem. A készülék rezgésszintmérő, nem frekvenciaanalizátor.
