Voltcraft MS-20SF kismegszakító- és biztosítékkereső, 230 V, CAT II 250 V

Régi épületben, hiányosan feliratozott elosztótáblánál vagy átalakított villamos hálózatnál nem mindig egyértelmű, melyik kismegszakító melyik konnektort kapcsolja le. A Voltcraft MS-20SF segítségével a keresés gyorsabban elvégezhető, mint a megszakítók egyenkénti kapcsolgatásával.

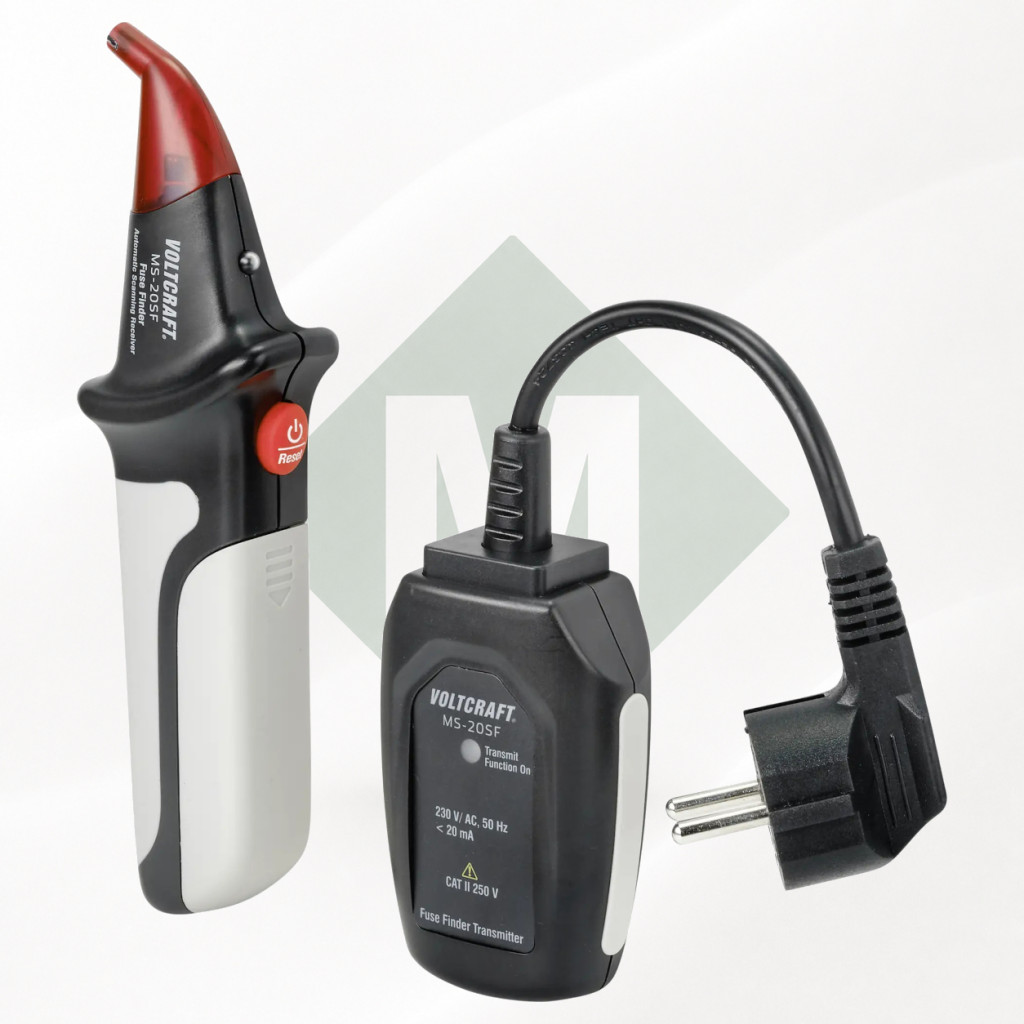

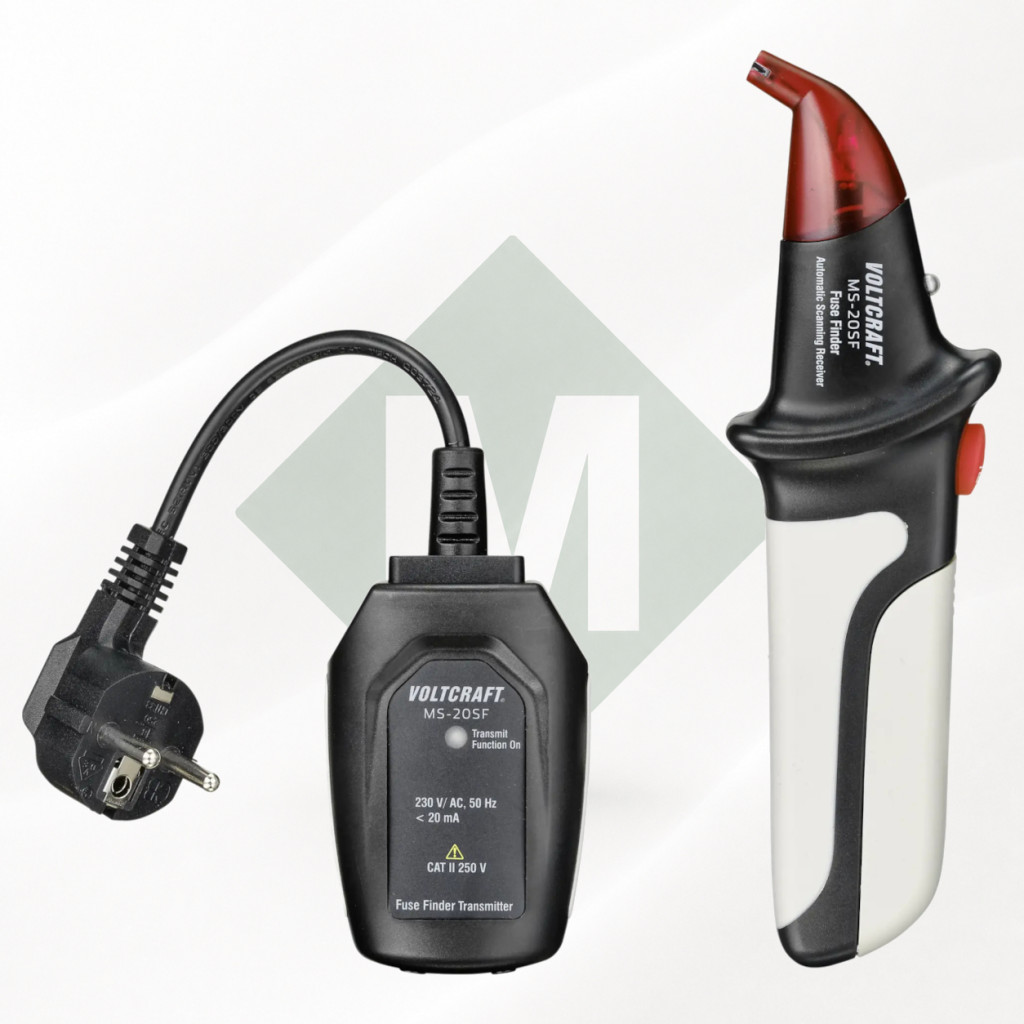

A készlet két részből áll: a védőérintkezős dugóval felszerelt adó kódolt jelet juttat a feszültség alatt álló áramkörre, a kézi vevő pedig ezt a jelet keresi az elosztótábla kismegszakítóinál. A legerősebb jel optikai és hangjelzéssel segít azonosítani a valószínűleg megfelelő áramkört.

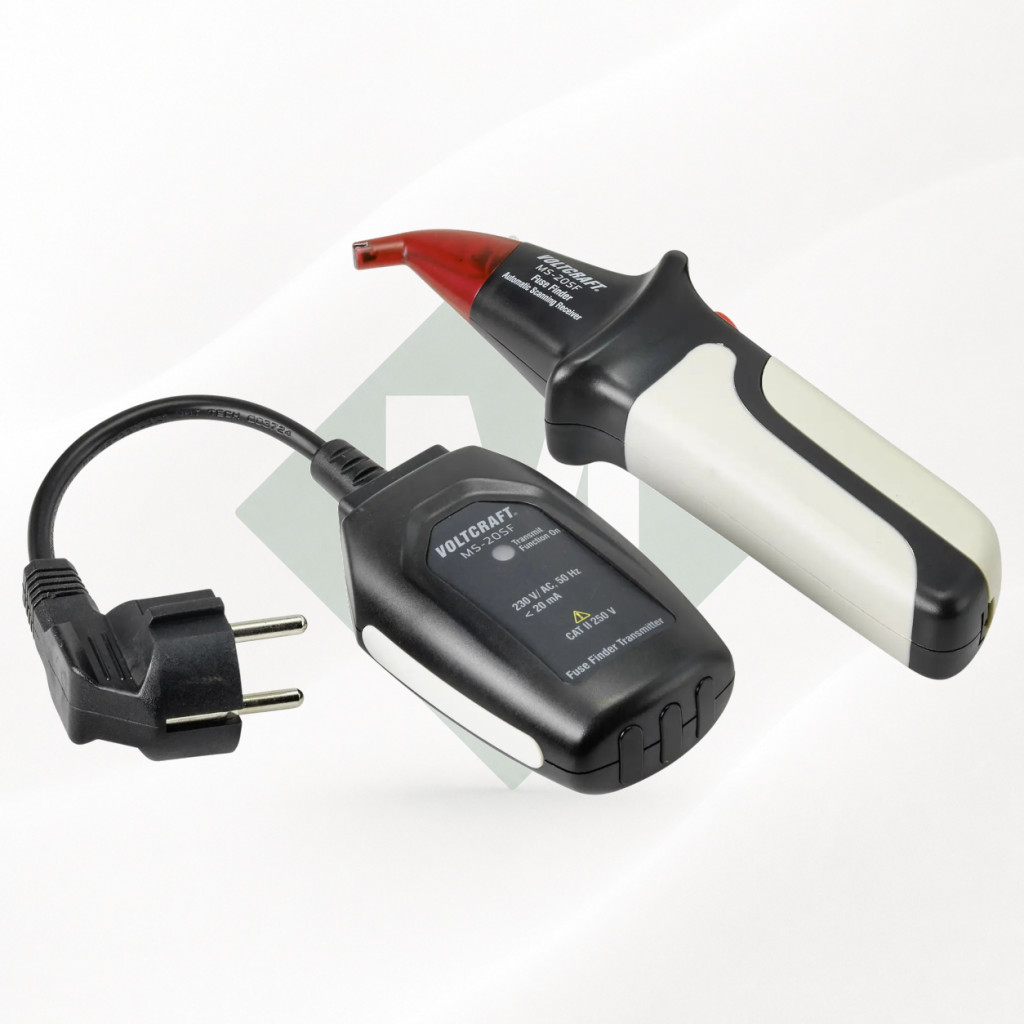

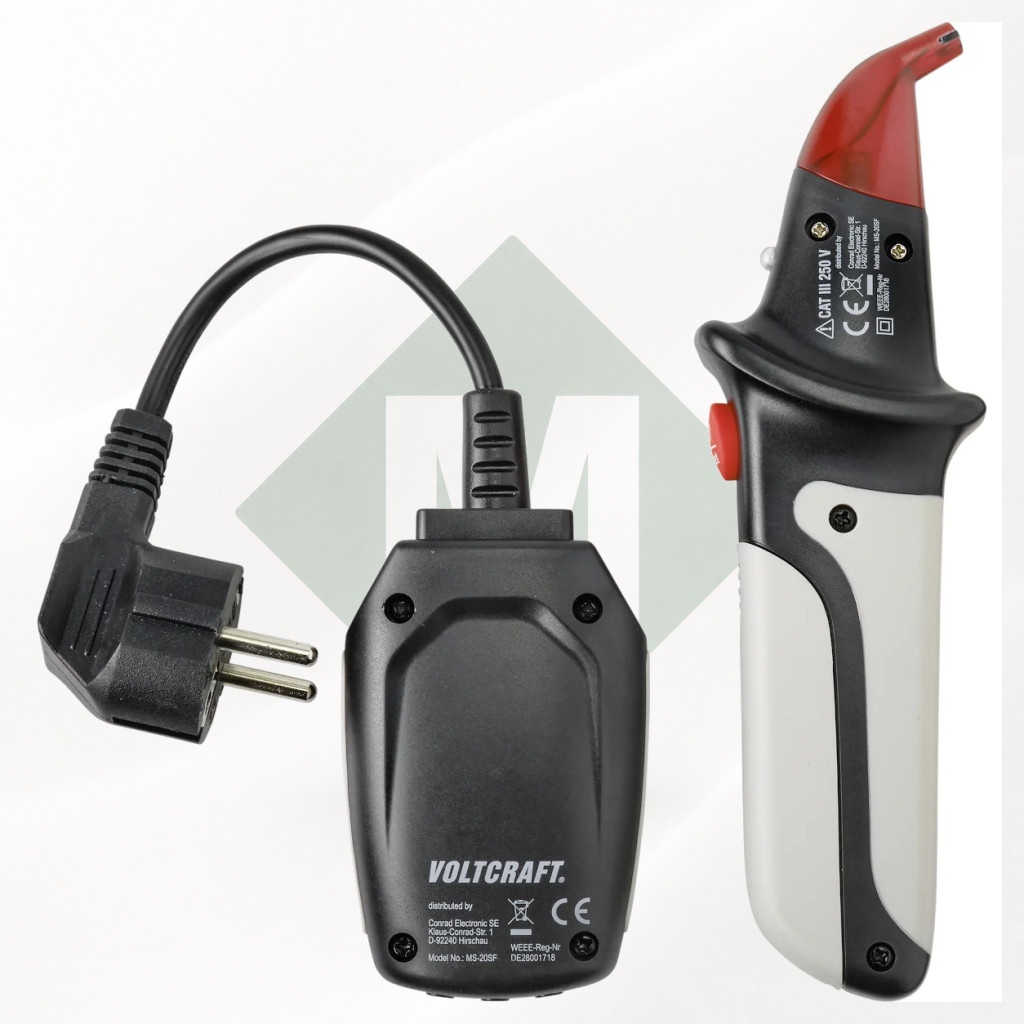

Voltcraft MS-20SF kismegszakító-kereső adóval és érintésmentes vevővel

A Voltcraft MS-20SF kismegszakítók, biztosítékok és konnektorok közötti kapcsolat gyors azonosítására készült. Elsősorban lakások, irodák, műhelyek és más épületek 230 V-os, védőérintkezős dugaljainak ellenőrzésénél használható.

Az adó a vizsgált, feszültség alatt álló aljzatból kapja a tápellátását. A vevő külön, 9 V-os elemmel működik, így az elosztótáblánál szabadon mozgatható. A kismegszakítók érintése vagy a vezetékek megbontása nem szükséges: a keresés érintésmentesen történik.

A készülék a kábel- és áramkörvizsgáló műszerek közé illik, de fontos pontosítani a célját: nem általános falban futó vezetékkereső, hanem a konnektorhoz tartozó kismegszakító azonosítására szolgáló adó-vevő készlet.

Így működik a kismegszakító azonosítása

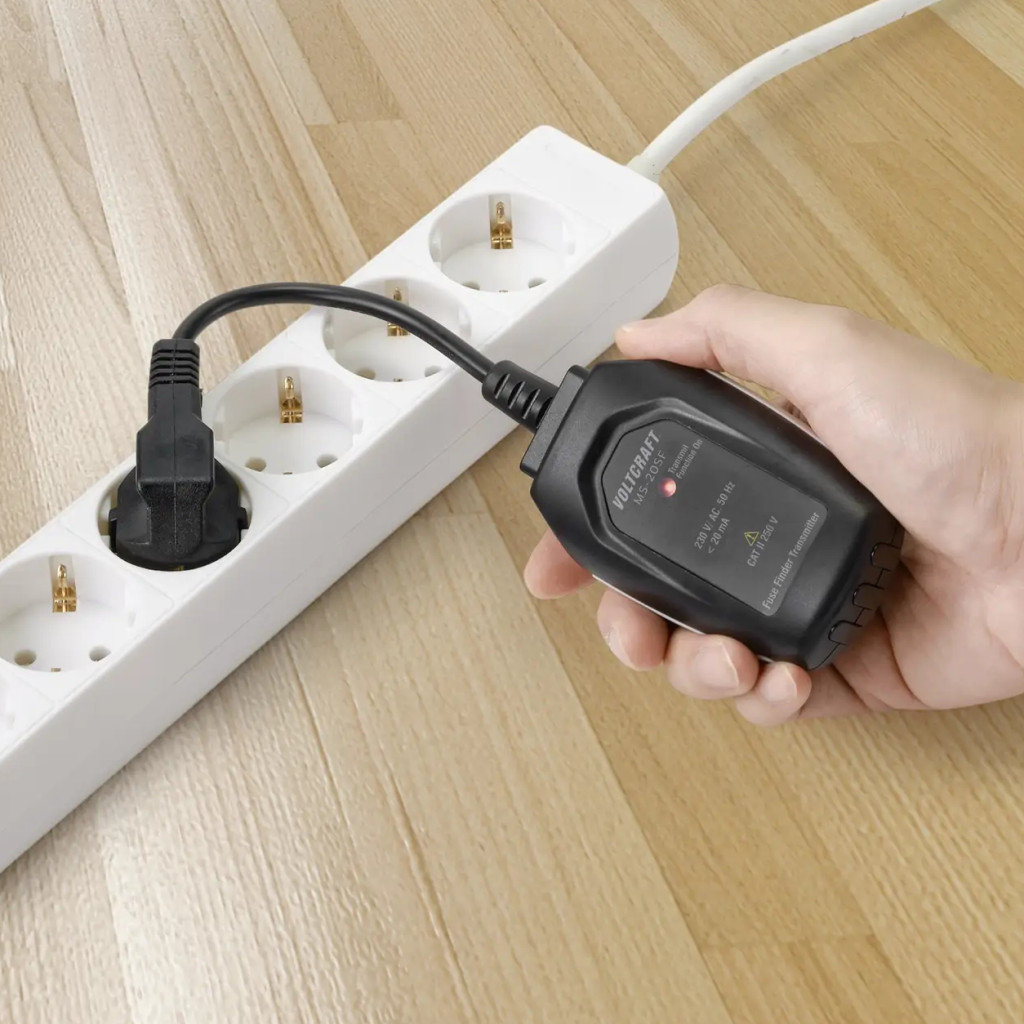

1. Csatlakoztasd az adót a vizsgálni kívánt, működő védőérintkezős aljzatba.
2. Kapcsold be a kézi vevőt.

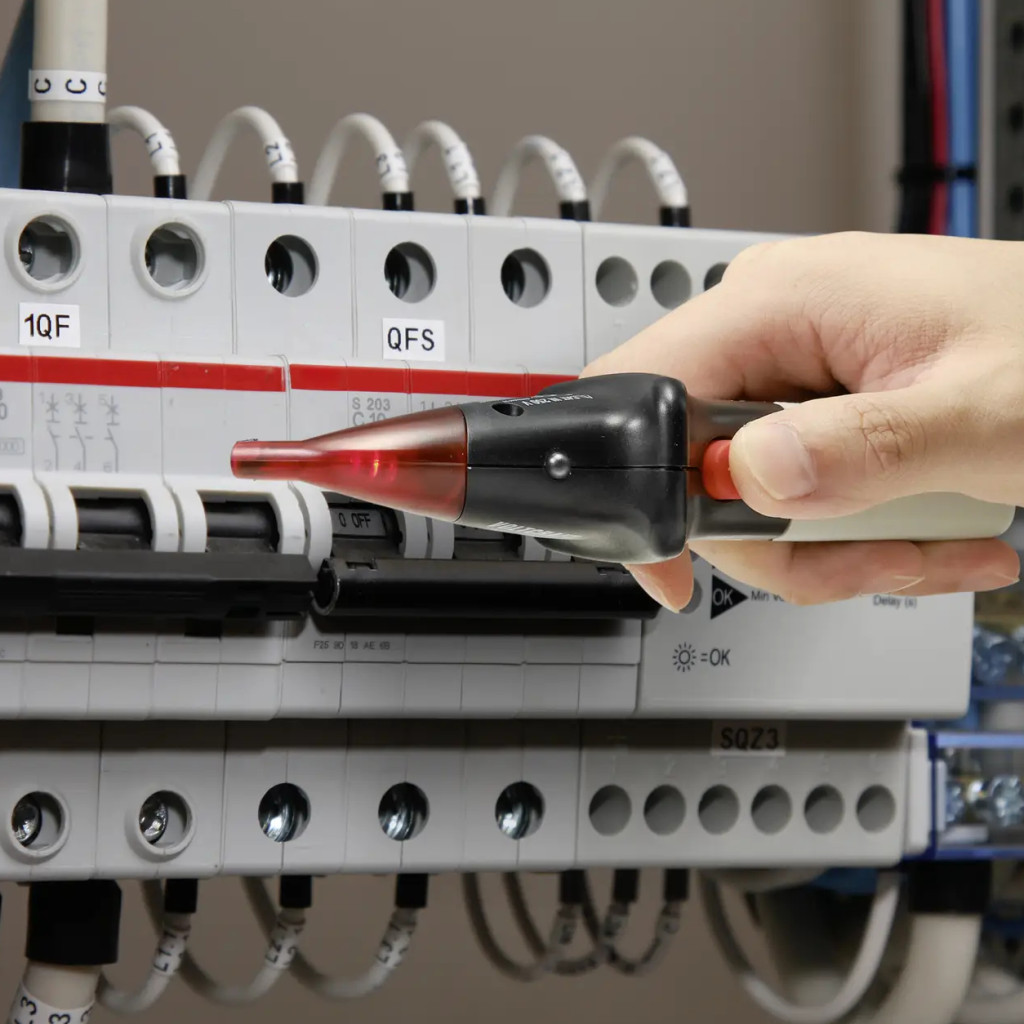

3. Az elosztótáblánál lassan vezesd végig a vevő érzékelőjét a kismegszakítók vagy biztosítók előtt.
4. Figyeld az optikai és akusztikus visszajelzést.
5. Ismételd meg a keresést szűkebb mozdulatokkal a legerősebb jel környezetében.
6. Kapcsold le az azonosított kismegszakítót.
7. Külön, megfelelő vizsgálóeszközzel ellenőrizd, hogy a kívánt aljzat valóban feszültségmentes lett-e.

Miért gyorsabb, mint a megszakítók próbálgatása?

Hagyományos módszernél gyakran két emberre van szükség: egyikük a kismegszakítókat kapcsolgatja, a másik pedig a vizsgált helyiségben figyeli, hogy mikor szűnik meg a feszültség.

Az MS-20SF segítségével az előzetes azonosítás egy személy által is elvégezhető. Ez különösen kényelmes lehet több helyiségből álló lakásban, irodában, üzletben vagy olyan épületben, ahol az elosztótábla messze található a vizsgált aljzattól.

Optikai és akusztikus visszajelzés

A vevő fény- és hangjelzéssel mutatja az érzékelt adójelet. Ez zajosabb munkakörnyezetben vagy gyengébben megvilágított elosztótáblánál is segíti a keresést.

A találat megbízhatóságának javításához érdemes a teljes kismegszakítósort legalább kétszer végigpásztázni. Az első menetben nagyjából meghatározható a legerősebb terület, a második, lassabb kereséssel pedig pontosítható az eredmény.

Gyakorlati keresési tippek

• A vevőt lassan, egyenletes sebességgel mozgasd a kismegszakítók előtt.
• Tarts hasonló távolságot minden vizsgált megszakítónál.
• Ne csak egyetlen gyors pásztázás alapján dönts.
• Erős elektromágneses zavarforrás közelében ismételd meg többször a keresést.
• Egymáshoz nagyon közel szerelt megszakítóknál kisebb mozdulatokkal pontosítsd a helyet.
• Gyengülő vagy bizonytalan jel esetén ellenőrizd a vevő 9 V-os elemét.
• Az adót közvetlenül fali aljzatba csatlakoztasd; hosszabbító vagy elosztó befolyásolhatja a keresés egyértelműségét.

Csak feszültség alatt álló áramkörön működik

Az adó a 230 V-os hálózatról kapja a működéséhez szükséges tápellátást, ezért a vizsgált konnektornak feszültség alatt kell lennie. Lekapcsolt, megszakadt vagy teljesen feszültségmentes áramkörön a készülék nem tud keresőjelet továbbítani.

Ez egyben azt is jelenti, hogy a műszer nem alkalmas ismeretlen, falban futó, leválasztott kábelek nyomvonalának követésére. Ilyen feladathoz külön, feszültségmentes vezetékeken is használható kábelkereső vagy hanggenerátoros nyomkövető szükséges.

Védőérintkezős dugaszoló adó

Az MS-20SF adója európai védőérintkezős csatlakozóval készült, ezért közvetlenül a szabványos 230 V-os fali aljzatba dugható. Külön elemre vagy külső tápegységre nincs szüksége.

A készülék csak megfelelő állapotú, szabályosan kiépített hálózati aljzatban használható. Sérült, laza, megégett vagy nedves konnektorba nem szabad csatlakoztatni.

Mit jelent a CAT II 250 V besorolás?

A CAT II mérési kategória a kisfeszültségű hálózathoz dugaszolócsatlakozón keresztül kapcsolódó fogyasztók és készülékek környezetére vonatkozik. Az MS-20SF névleges biztonsági besorolása CAT II 250 V.

A készülék nem CAT III elosztóhálózati mérőműszer. A vevő ugyan az elosztótábla előtt, érintésmentesen használható, de nem szabad vele fedetlen, feszültség alatt álló vezetőrészeket megérinteni vagy a kapcsolószekrény belsejében beavatkozást végezni.

A találat nem helyettesíti a feszültségmentesség ellenőrzését

A gyártói útmutató szerint az áramkör és a kismegszakító MS-20SF-fel végzett hozzárendelése tájékoztató jellegű. A jel megtalálása után a kiválasztott megszakítót le kell kapcsolni, majd megfelelő mérőeszközzel külön ellenőrizni kell, hogy valóban a kívánt áramkör vált-e feszültségmentessé.

Erre a célra szabványos kétpólusú feszültségvizsgáló ajánlott. Érintésmentes feszültségkereső önmagában nem alkalmas a feszültségmentes állapot biztonságos bizonyítására.

Mire használható a gyakorlatban?

• fali konnektorhoz tartozó kismegszakító azonosítására,
• hiányosan vagy hibásan feliratozott elosztótáblák ellenőrzésére,
• lakások és családi házak áramköreinek feltérképezésére,
• irodák, üzlethelyiségek és műhelyek aljzatainak azonosítására,
• villamos átalakítás vagy karbantartás előkészítésére,
• elosztótáblák utólagos feliratozásának megkönnyítésére,
• egy adott konnektorkör gyors előzetes behatárolására.

Mit nem tud az MS-20SF?

• Nem keresi a teljes kábelnyomvonalat a falban.
• Nem működik feszültségmentes vagy megszakadt áramkörön.
• Nem mér feszültséget, áramot vagy ellenállást.
• Nem ellenőrzi a konnektor helyes bekötését.
• Nem vizsgálja a védővezető folytonosságát.
• Nem FI-relé- vagy RCD-teszter.
• Nem bizonyítja önmagában a feszültségmentes állapotot.
• Nem használható háromfázisú csatlakozókhoz külön adapter nélkül.
• Nem helyettesíti a villamos szakember által végzett műszeres ellenőrzést.

Biztonságos használat

• A készüléket kizárólag száraz, beltéri környezetben használd.
• Nedves kézzel ne csatlakoztasd és ne húzd ki az adót.
• Használat előtt ellenőrizd a készülékház, a dugó és a kábel állapotát.
• Sérült vagy rendellenesen működő készüléket ne használj.
• Ne bontsd meg az elosztótábla burkolatát pusztán a keresés miatt.
• A kikapcsolt áramkört külön feszültségvizsgálattal ellenőrizd.
• A 9 V-os elemet hosszabb tárolás előtt vedd ki a vevőből.
• A készüléket gyermekektől elzárva tárold.

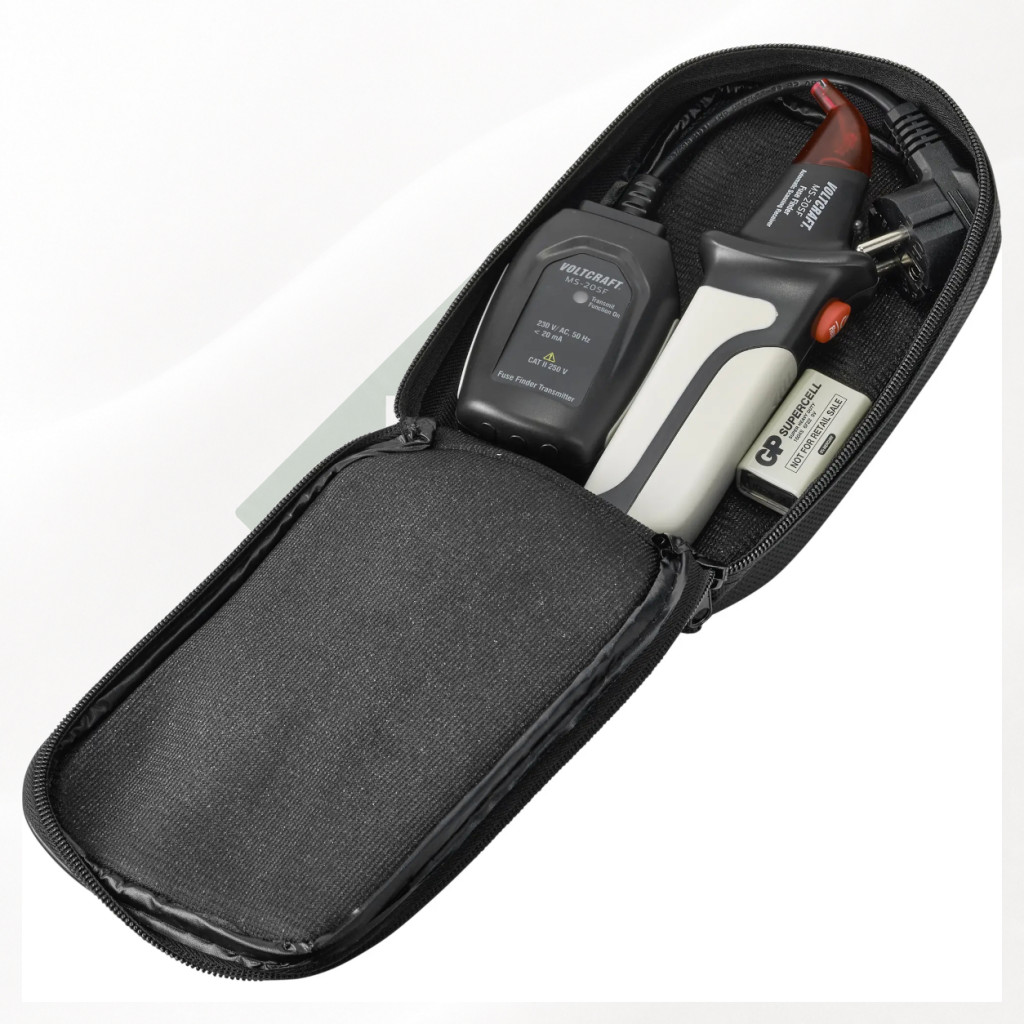

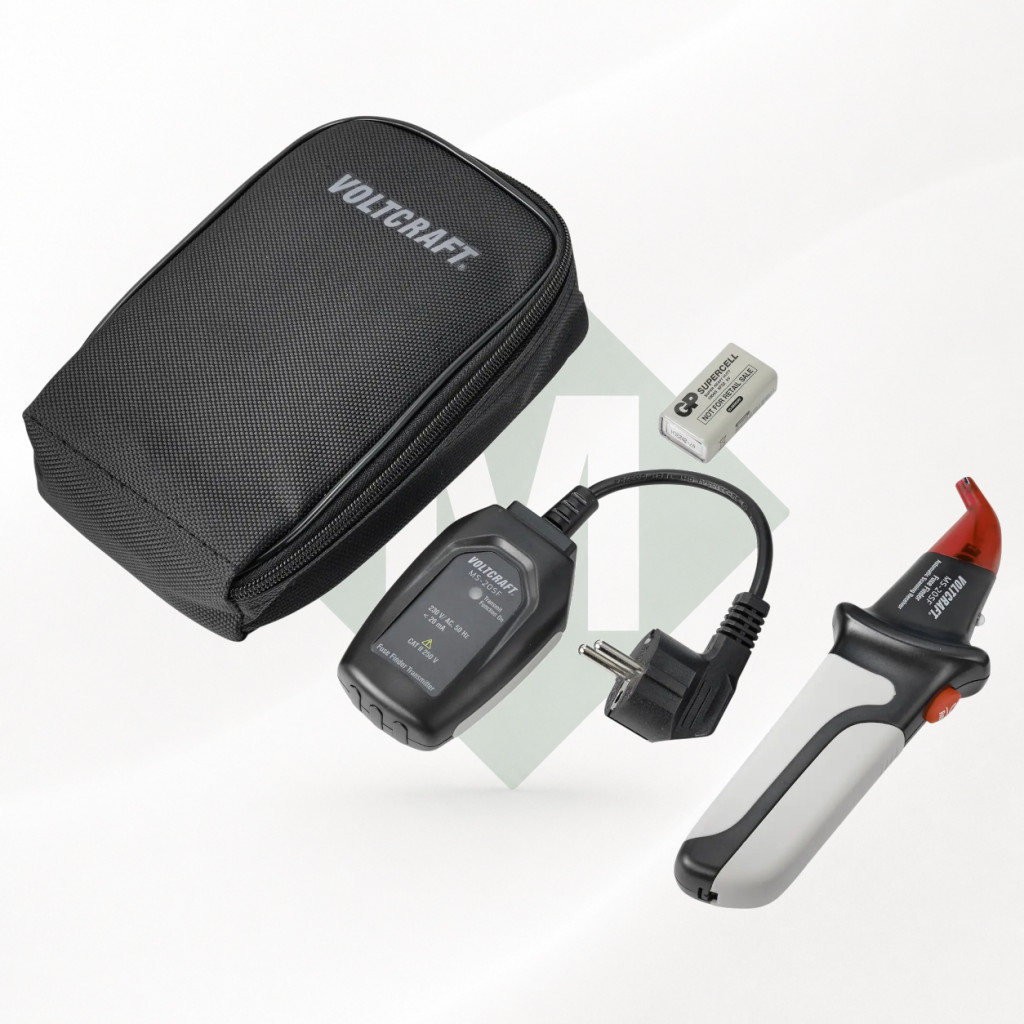

A készlet tartalma

Műszaki adatok

A Voltcraft MS-20SF praktikus segítség, ha egy konnektorhoz tartozó kismegszakítót gyorsan, bontás és hosszas próbálgatás nélkül szeretnél előzetesen azonosítani. Egyszerűen használható, optikai és hangjelzést ad, a készlet pedig az elemet és a hordtáskát is tartalmazza. A találatot azonban mindig külön feszültségvizsgálattal kell megerősíteni, ezért a műszer az áramkör-azonosítást gyorsítja, nem a biztonsági ellenőrzést helyettesíti.

Gyakorlati kérdések, mielőtt keresni kezded a megfelelő kismegszakítót

Feszültség alatt kell lennie a konnektornak?

Igen. Az adó a 230 V-os hálózatból kapja a tápellátását és ezen keresztül továbbítja a keresőjelet. Feszültségmentes aljzaton nem működik.

Falban futó vezetéket is lehet vele követni?

Nem ez az elsődleges rendeltetése. A készülék a konnektorhoz tartozó kismegszakító azonosítására készült, nem teljes kábelnyomvonal keresésére.

Meg kell érinteni a kismegszakítót a vevővel?

Nem. A vevő érintésmentesen érzékeli az adó által az áramkörre juttatott kódolt jelet.

Biztosan a helyes kismegszakítót mutatja?

A készülék jelentősen megkönnyíti az azonosítást, de a gyártó szerint az eredmény tájékoztató jellegű. Lekapcsolás után külön mérőeszközzel mindig ellenőrizni kell a feszültségmentességet.

Használható elosztóba vagy hosszabbítóba dugva?

Működhet, de a köztes vezetékek és csatlakozások befolyásolhatják a jel érzékelését. A legegyértelműbb eredményhez célszerű közvetlenül a vizsgált fali aljzatba csatlakoztatni.

Ellenőrzi a konnektor helyes bekötését is?

Nem. Nem jelzi a felcserélt fázist és nullát, a hiányzó védővezetőt vagy más bekötési hibát. Ehhez külön dugaljteszter szükséges.

FI-relét vagy RCD-t is vizsgál?

Nem. Az MS-20SF nem RCD-teszter, és nem méri a FI-relé kioldási áramát vagy kioldási idejét.

Jár hozzá elem?

Igen. A kézi vevő működéséhez szükséges 9 V-os blokk elem a gyári csomag része.

Milyen biztonsági kategóriájú?

CAT II 250 V besorolású. Dugaszolóaljzaton keresztül hálózatra kapcsolódó áramkörök azonosítására készült, nem fedetlen elosztóvezetőkön végzett CAT III mérésre.
