Voltcraft RM-400 adatgyűjtős Geiger-számláló és sugárzásmérő, alfa/béta/gamma/röntgen, Bluetooth

A radioaktív sugárzás vizsgálatánál nem mindig elegendő annak megállapítása, hogy a háttérsugárzás magasabb-e a megszokottnál. Laboratóriumi, ipari vagy hosszabb idejű ellenőrzésnél szükség lehet a sugárzás típusának elkülönítésére, a dózisteljesítmény követésére, impulzusszámlálásra és a mért adatok későbbi kiértékelésére is. A Voltcraft RM-400 ezekhez a feladatokhoz készült.

Az RM-400 halogénkompenzált Geiger-Müller érzékelővel méri az alfa-, béta-, gamma- és röntgensugárzást. A nagy méretű háttérvilágított LCD-n a pillanatnyi dózisteljesítmény, impulzusszám vagy kumulált dózis követhető, a belső memória pedig akár 4000 mérési eredményt képes eltárolni dátummal és időbélyeggel. Bluetooth-kapcsolaton keresztül a mérési eredmények számítógépre továbbíthatók és valós időben is kiértékelhetők.

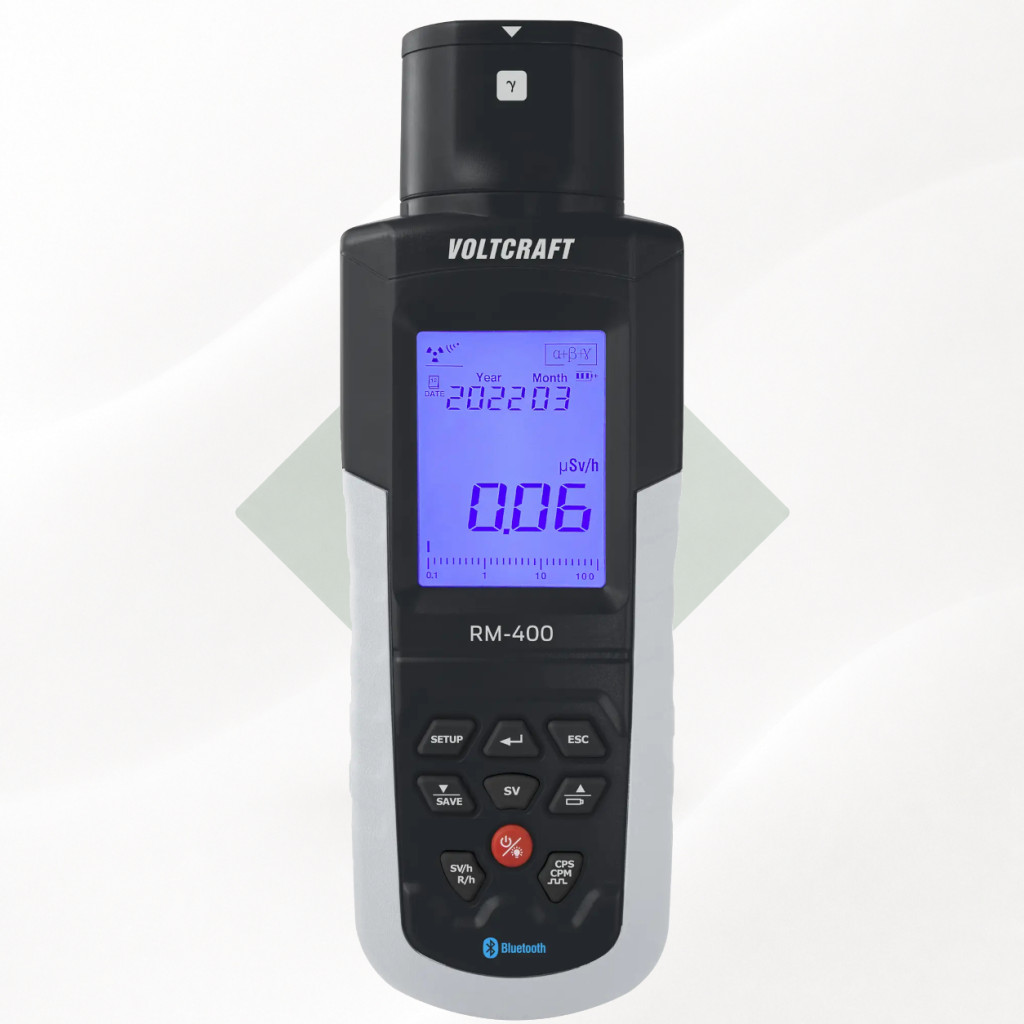

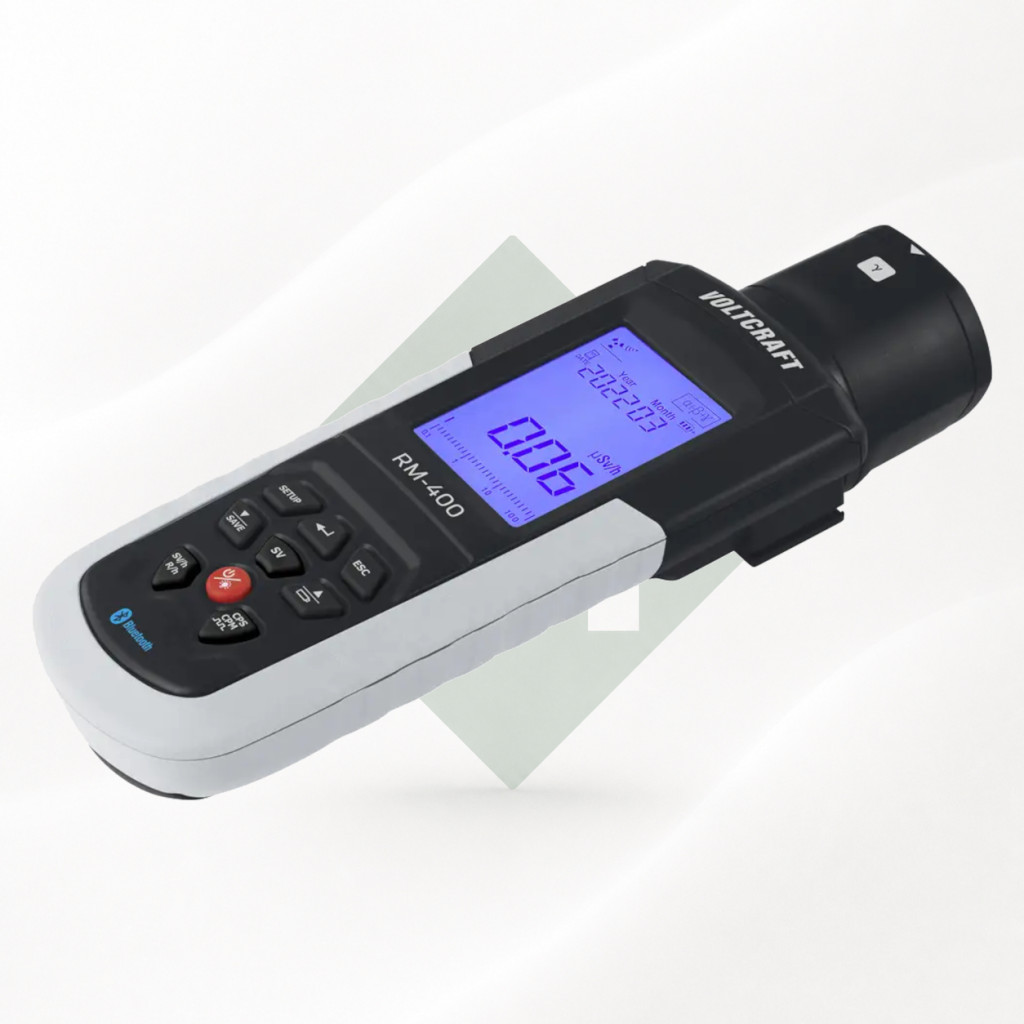

Voltcraft RM-400 adatgyűjtős Geiger-Müller sugárzásmérő

A Voltcraft RM-400 kézi radioaktív sugárzásmérő és Geiger-számláló, amely több különböző ionizáló sugárzástípus kimutatására alkalmas.

A készülék érzékeli:

• alfa-sugárzást (α),
• béta-sugárzást (β),
• gamma-sugárzást (γ),
• röntgensugárzást.

A készülék jól illeszkedik a radioaktív sugárzásmérők és doziméterek kategóriájába, és elsősorban laboratóriumi, ipari, oktatási, környezetvédelmi és műszaki ellenőrzési feladatokra használható.

Négyféle ionizáló sugárzás érzékelése

Az RM-400 egyik legnagyobb előnye, hogy nem kizárólag gamma- és röntgensugárzás mérésére alkalmas.

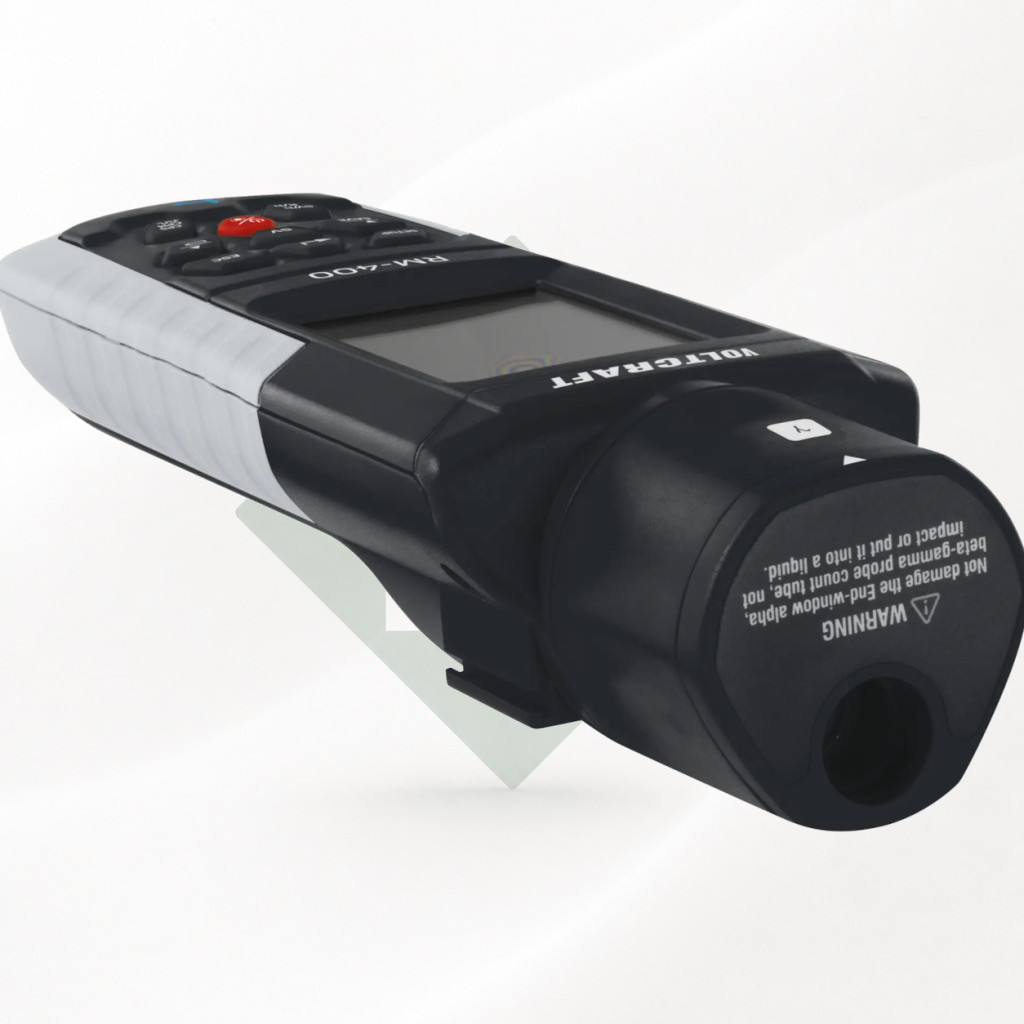

A mechanikus sugárzásválasztó segítségével a Geiger-Müller érzékelő ablaka különböző mértékben nyitható vagy árnyékolható, így a műszer alfa-, béta- és gammaérzékelési üzemmódok között váltható.

A röntgensugárzás mindhárom érzékelőállásban érzékelhető.

Miért különleges az alfa-sugárzás mérése?

Az alfa-részecskék nagyon kis áthatolóképességűek. Már néhány centiméter levegő vagy egy vékony anyagréteg is jelentősen csökkentheti őket.

Ezért alfa-sugárzás vizsgálatakor:

• az érzékelőablakot megfelelő állásba kell kapcsolni,
• a műszert közel kell tartani a vizsgált felülethez,
• a vékony érzékelőablakot óvni kell a sérüléstől.

Az RM-400 alfa-érzékelési küszöbe a gyártó szerint körülbelül 4 MeV-tól kezdődik.

Béta-, gamma- és röntgensugárzás

A gyártói specifikáció alapján:

• béta: 0,2 MeV-tól,
• gamma: 0,02 MeV-tól,
• röntgen: 0,02 MeV-tól

képes érzékelni az ionizáló sugárzást.

A tényleges érzékenység természetesen függ a sugárforrás energiájától, geometriájától, távolságától és az érzékelő irányától is.

0,01–1000 μSv/h dózisteljesítmény

A készülék sugárzási dózisteljesítmény mérési tartománya:

0,01 μSv/h – 1000 μSv/h.

Ez lehetővé teszi az alacsony háttérsugárzástól egészen jelentősen megemelkedett sugárzási szintig történő mérést.

A kijelzés μSv/h és mRem/h egységek között váltható.

CPS és CPM impulzusszámlálás

A Geiger-Müller cső minden érzékelt ionizáló eseménynél elektromos impulzust hoz létre.

Az RM-400 ezeket közvetlenül is képes megjeleníteni:

• CPS – counts per second: impulzus/másodperc,
• CPM – counts per minute: impulzus/perc.

A mérési tartomány mindkét üzemmódban 0–4000 impulzus.

Az impulzusszám különösen hasznos lehet összehasonlító méréseknél és kisebb aktivitásváltozások követésénél.

Kumulált sugárdózis mérés

Az RM-400 nemcsak az aktuális dózisteljesítményt mutatja, hanem egy adott időszak alatt felhalmozódó dózist is képes követni.

A kumulált dózis mérési tartománya:

0,001 μSv – 9999 Sv.

A készülék a kijelzett mértékegységet automatikusan μSv, mSv vagy Sv értékre váltja a mért dózistól függően.

Időzített kumulatív mérés

A kumulált dózismérés időzíthető is.

A mérési idő 1 és 999 perc között állítható be.

Ez jól használható például:

• egy munkaterület meghatározott időtartamú vizsgálatához,
• különböző helyszínek összehasonlításához,
• laboratóriumi kísérleteknél,
• hosszabb idejű háttérsugárzás-követéshez.

4000 mérési értékes belső memória

A készülék belső memóriája legfeljebb 4000 mérési rekord tárolására alkalmas.

Az eltárolt rekord tartalmazza:

• a dátumot,
• az időpontot,
• a mért értéket,
• a mértékegységet.

Ez jelentős előny az egyszerű Geiger-számlálókhoz képest, mert nem kell minden eredményt manuálisan feljegyezni.

Bluetooth 4.0 adatkapcsolat

Az RM-400 Bluetooth 4.0 interfésszel rendelkezik.

A kapcsolat segítségével a mérési adatok valós időben továbbíthatók számítógépre.

A gyártó legfeljebb körülbelül 3 méteres Bluetooth-hatótávot ad meg megfelelő körülmények között.

Valós idejű PC-s mérés és kiértékelés

A készülékhez kiértékelő szoftver tartozik, amely Bluetooth-on keresztül képes fogadni a mérési adatokat.

Ez lehetővé teszi:

• a pillanatnyi érték valós idejű követését,
• a mérési folyamat dokumentálását,
• az adatok számítógépes kiértékelését,
• hosszabb mérési sorozatok áttekintését.

A jelenlegi gyártói kézikönyv Windows 10 és Windows 11 rendszert jelöl támogatottként.

Állítható riasztási küszöb

A készüléken egyedi sugárzási riasztási határérték állítható be.

A beállítási tartomány:

1–999 μSv/h.

Ha a mért dózisteljesítmény meghaladja a megadott értéket, a készülék folyamatos hangjelzéssel figyelmeztet.

A gyári riasztási érték 205 μSv/h, amely a felhasználó által módosítható.

Geiger-kattogás bekapcsolható

A klasszikus Geiger-számláló működéshez hasonlóan a készülék minden érzékelt eseménynél rövid hangjelzést is adhat.

Ez különösen praktikus sugárforrás keresésekor, mert a hangjelzés sűrűsödéséből a kijelző folyamatos figyelése nélkül is érzékelhető a sugárzás növekedése.

Átlagolási idő beállítása

A dózisteljesítmény számításához használt átlagolási idő 8–120 másodperc között állítható.

Rövidebb idő:

• gyorsabban reagál a változásokra,
• de nagyobb kijelzési ingadozást eredményezhet.

Hosszabb idő:

• stabilabb átlagértéket ad,
• de lassabban követi a gyors változásokat.

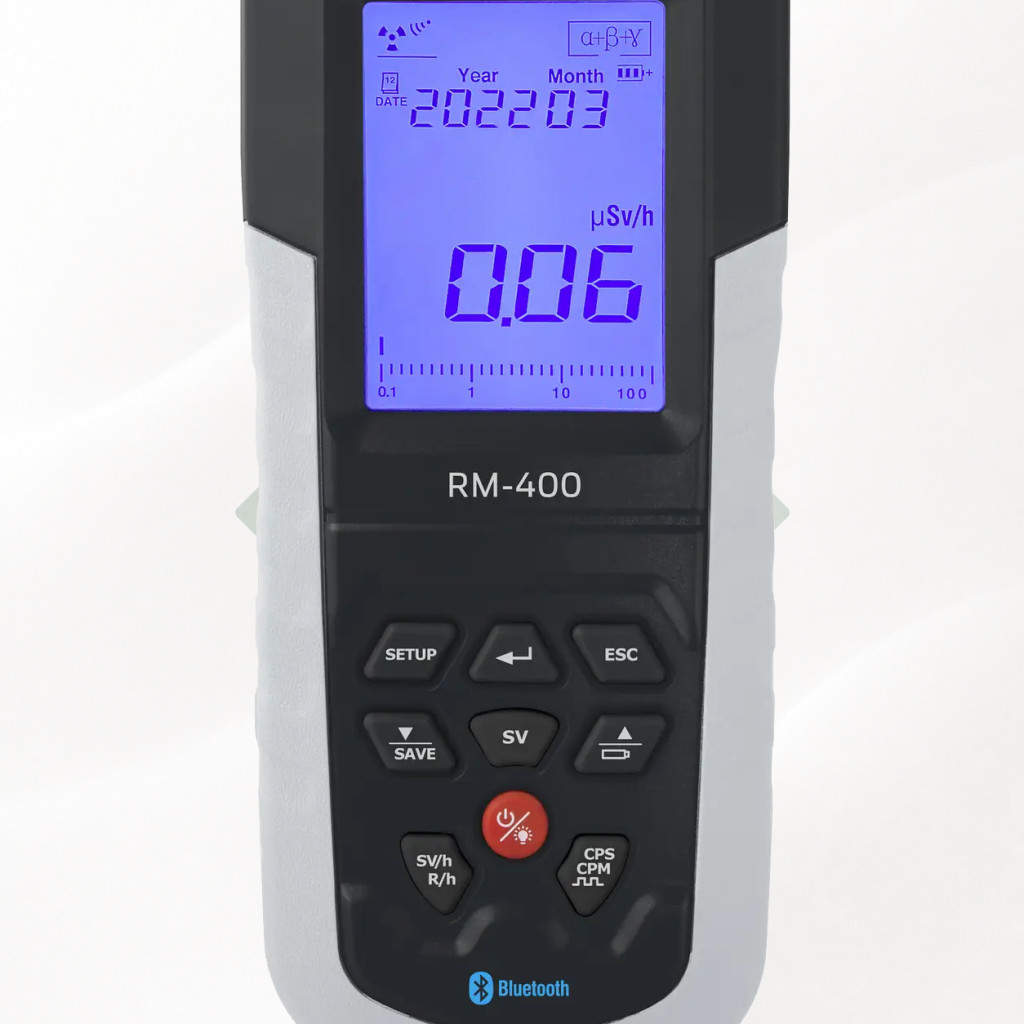

Háttérvilágított LCD kijelző

A nagy méretű LCD kijelző egyszerre több információ megjelenítésére alkalmas.

A képernyőn többek között látható:

• az aktuális mérési érték,
• a mértékegység,
• a kiválasztott sugárzástípus,
• a dátum és idő,
• a dózisteljesítmény grafikus kijelzése,
• az elem állapota.

A háttérvilágítás sötétebb környezetben is megkönnyíti a leolvasást, és körülbelül egy perc után automatikusan kikapcsol.

Halogénkompenzált Geiger-Müller cső

Az RM-400 érzékelője halogénkompenzált Geiger-Müller számlálócső.

A gyártó Co-60 referenciaforrás mellett 1 μSv/h sugárzási környezetben körülbelül:

• 108 impulzus, illetve
• 1000 cpm/mR/h

érzékenységet ad meg.

Mérési pontosság

A gyártói specifikáció szerint:

• <10% eltérés 500 μSv/h alatti tartományban,
• <20% eltérés magasabb mérési tartományban.

A sugárzásmérés statisztikai jellegű folyamat, ezért különösen alacsony sugárzási szinten természetes az értékek időbeli ingadozása.

Miért ingadozik a kijelzett érték?

A radioaktív bomlás véletlenszerű fizikai folyamat. Emiatt még teljesen állandó sugárforrás mellett sem pontosan ugyanannyi részecske érkezik minden másodpercben a detektorhoz.

Alacsony háttérsugárzásnál ezért érdemes:

• hosszabb mérési időt használni,
• több mérés átlagát összehasonlítani,
• azonos helyzetben és távolságban mérni.

Háttérsugárzás és tárgymérés

Egy ismeretlen tárgy vizsgálatánál először célszerű a környezet természetes háttérsugárzását megmérni.

Ezután ugyanazon a helyen, a vizsgált tárgy közelében új mérést kell végezni.

Ha a tárgy közelében tartósan és ismételhetően magasabb érték jelentkezik, az további vizsgálatot indokolhat.

Alfa-mérésnél a távolság különösen fontos

Az alfa-részecskék rendkívül kis hatótávolságúak levegőben, ezért az alfa-sugárzó felület vizsgálatánál az érzékelőablakot nagyon közel kell tartani a forráshoz.

A szenzorablak ugyanakkor érzékeny alkatrész, ezért nem szabad hozzáérinteni éles vagy szennyezett felülethez.

Mire használható?

• laboratóriumi sugárzásellenőrzésre,
• radioaktív források kimutatására,
• ipari anyagok vagy alkatrészek ellenőrzésére,
• fémhulladék vizsgálatára,
• geológiai és ásványtani minták mérésére,
• oktatási demonstrációkra,
• környezetvédelmi mérésekre,
• hosszú távú háttérsugárzás-adatgyűjtésre,
• adatsorok PC-s dokumentálására.

Fontos: nem mindegy, mire használjuk az eredményt

Az RM-400 műszaki sugárzásmérő és adatgyűjtő műszer. Egy adott mért érték egészségügyi, munkavédelmi vagy hatósági jelentésének megítéléséhez figyelembe kell venni:

• a sugárzás típusát,
• a sugárzás energiáját,
• az expozíció időtartamát,
• a mérési geometriát,
• a vonatkozó jogszabályi és szakmai határértékeket.

A műszer kijelzése önmagában nem helyettesít hivatalos sugárvédelmi szakvéleményt.

Nem személyi doziméter

Bár a készülék kumulált dózist is mér, nem automatikusan jelent személyi dozimetriai megfelelőséget.

Munkavállalók hivatalos személyi sugárterhelésének dokumentálására az adott terület előírásainak megfelelő, jóváhagyott személyi dozimetriai rendszer szükséges lehet.

Kizárólag beltéri használatra

A gyártói használati útmutató szerint az RM-400 kizárólag beltéri használatra készült.

A készüléket védeni kell:

• nedvességtől,
• esőtől,
• kondenzációtól,
• agresszív vegyszerektől.

4 darab AA elemmel működik

A tápellátást 4 db 1,5 V-os AA elem biztosítja.

Az elemfeszültség külön ellenőrizhető a készülék menüjében, és alacsony elemfeszültségnél figyelmeztető ikon jelenik meg.

A gyártó külön figyelmeztet arra, hogy teljes elemlemerülés esetén adatvesztés fordulhat elő, ezért az elemeket időben célszerű cserélni.

Műszaki adatok

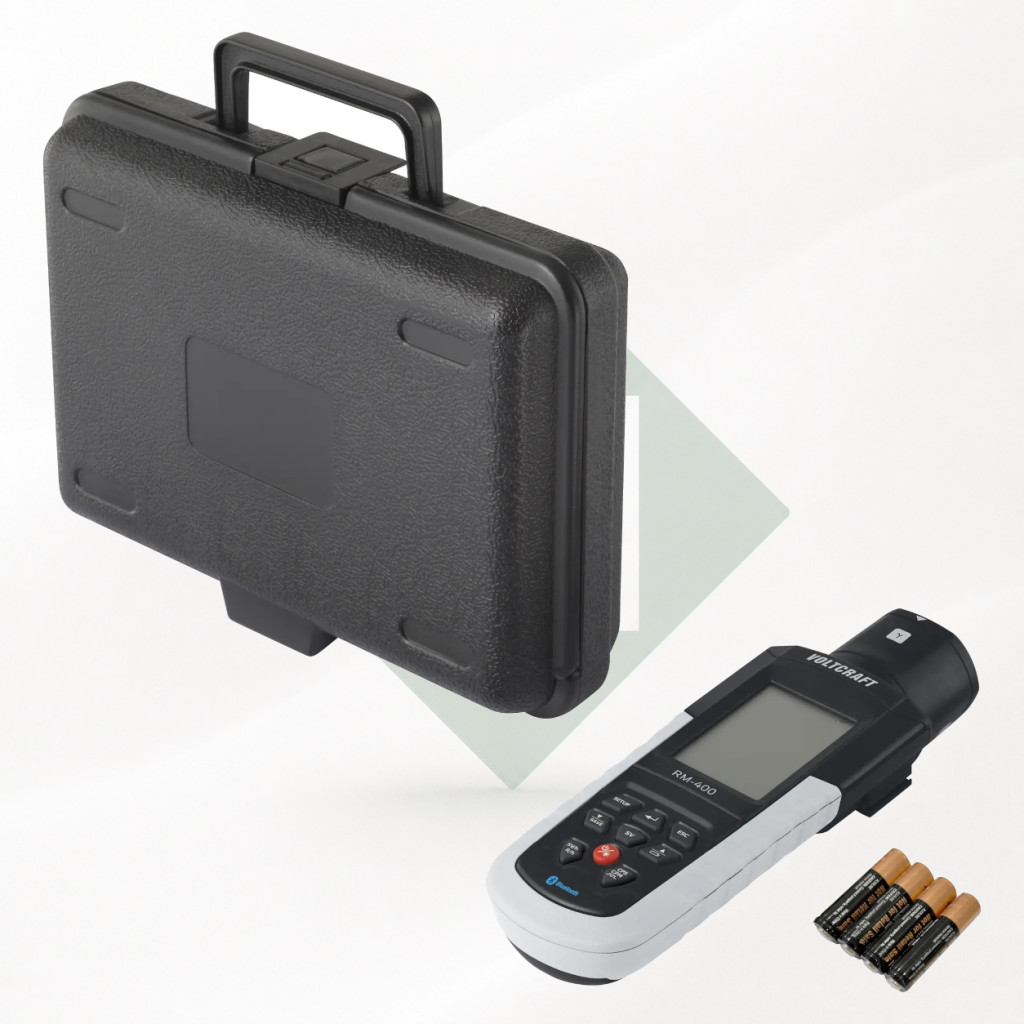

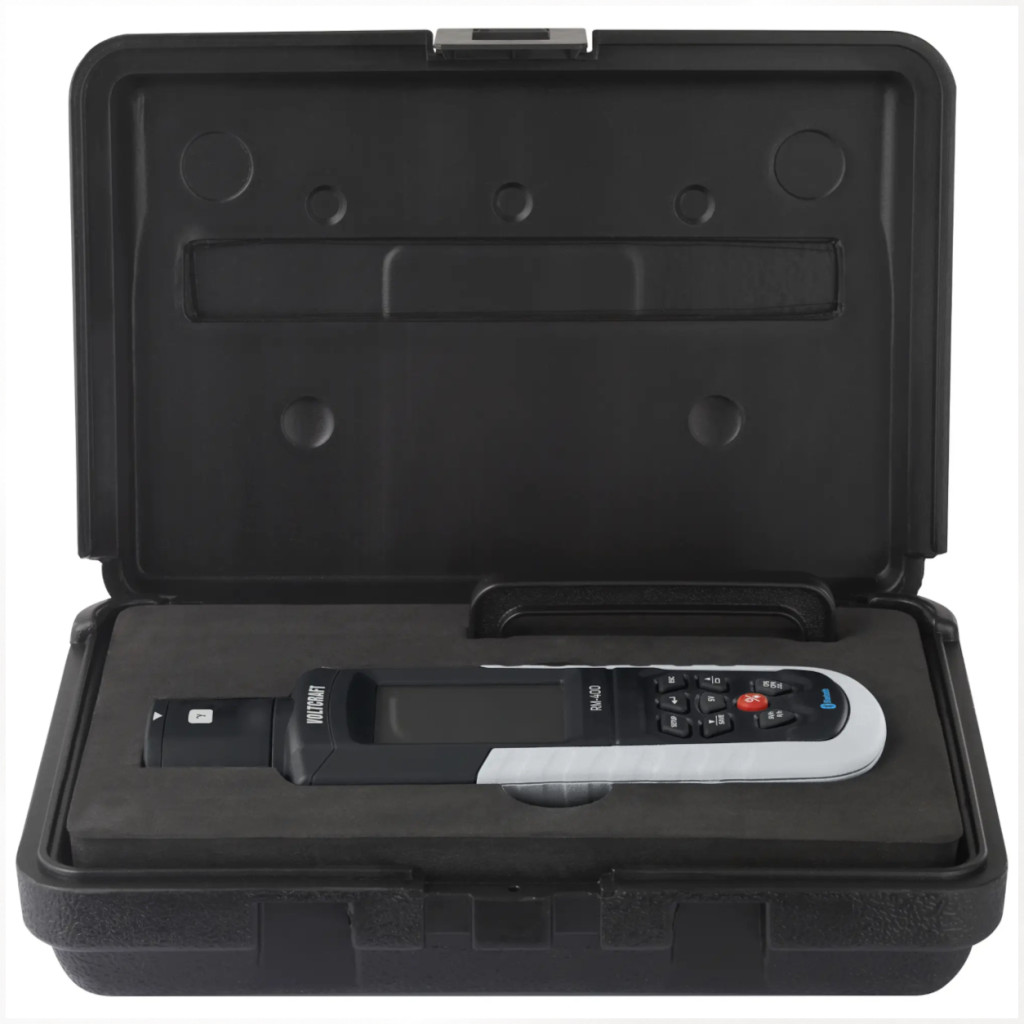

A csomag tartalma

A Voltcraft RM-400 azoknak való, akiknek egy egyszerű pillanatnyi sugárzásjelzésnél többre van szükségük. Az alfa-, béta-, gamma- és röntgensugárzás érzékelése, a 0,01–1000 μSv/h dózisteljesítmény-tartomány, a kumulált dózis és CPS/CPM mérés, a 4000 mérési pontos memória és a Bluetooth-os PC-kapcsolat együtt valódi adatgyűjtős, dokumentálható sugárzásmérővé teszi.

Gyakorlati kérdések az első mérés előtt

Alfa-sugárzást is mér?

Igen. Ez az RM-400 egyik fontos előnye az egyszerűbb Geiger-számlálókhoz képest. Alfa-mérésnél a megfelelő érzékelőablak-állást kell használni, és a műszert közel kell tartani a vizsgált felülethez.

Gamma- és röntgensugárzást is érzékel?

Igen. Gamma- és röntgensugárzás érzékelési küszöbe a gyártó szerint körülbelül 0,02 MeV.

Mennyi adatot tárol?

A jelenlegi gyártói dokumentáció szerint 4000 mérési rekordot. Egyes régebbi kereskedői leírásokban 2000 szerepel, de a friss adatlap és kézikönyv egyaránt 4000-et ad meg.

Telefonhoz Bluetooth-on csatlakozik?

A Bluetooth funkciót a gyártó elsősorban a mellékelt Windows PC-szoftverrel történő adatátvitelhez dokumentálja. Nem érdemes általános mobilalkalmazás-kompatibilitást ígérni.

Valós időben is lehet PC-n figyelni?

Igen. Bluetooth-kapcsolaton keresztül a gyártói szoftverrel a mérési eredmények valós időben továbbíthatók és megjeleníthetők.

Doziméterként használható?

Kumulált sugárdózist mér, így technikai dóziskövetésre használható. Hivatalos személyi dozimetriai feladatokra azonban csak az adott előírásoknak megfelelő, jóváhagyott rendszer használható.

Kültéren lehet vele mérni?

A gyártó rendeltetésszerű használatként kizárólag beltéri alkalmazást ad meg, és a készüléket nedvességtől védeni kell.

Miért változik folyamatosan az érték, ha a műszer nem mozog?

A radioaktív bomlás statisztikai folyamat, ezért alacsony sugárzási szinten természetes az impulzusszám és a kijelzett dózisteljesítmény ingadozása. Hosszabb átlagolási idő stabilabb eredményt ad.

Ásványokat is lehet vele vizsgálni?

Igen, összehasonlító sugárzásmérésre használható. A mérési eredmény értelmezésénél azonban figyelembe kell venni a háttérsugárzást, a mintától való távolságot és az érzékelt sugárzás típusát.
