Voltcraft UV-500 professzionális UVA/UVB sugárzásmérő, 290–390 nm, 0–19,99 mW/cm²

Az UV-sugárzás „erőssége” nem ítélhető meg szemre. Két UV-lámpa hasonló fényerő mellett is egészen eltérő ultraibolya teljesítményt adhat, egy öregedő fényforrás sugárzása pedig fokozatosan csökkenhet úgy, hogy ez vizuálisan alig észrevehető. A Voltcraft UV-500 közvetlenül az UVA és UVB tartomány besugárzási teljesítményét méri mW/cm² egységben.

A készülék külső, vezetékkel csatlakozó UV-érzékelője 290–390 nm között érzékeny, ezért napfény, szoláriumlámpa, UV-fényforrás, fotokémiai vagy ipari UV-berendezés vizsgálatára egyaránt használható. A két választható méréstartomány akár 0,001 mW/cm² felbontást biztosít, a koszinuszkorrekciós szűrő pedig a különböző beesési szögekből érkező sugárzás helyesebb értékelését segíti.

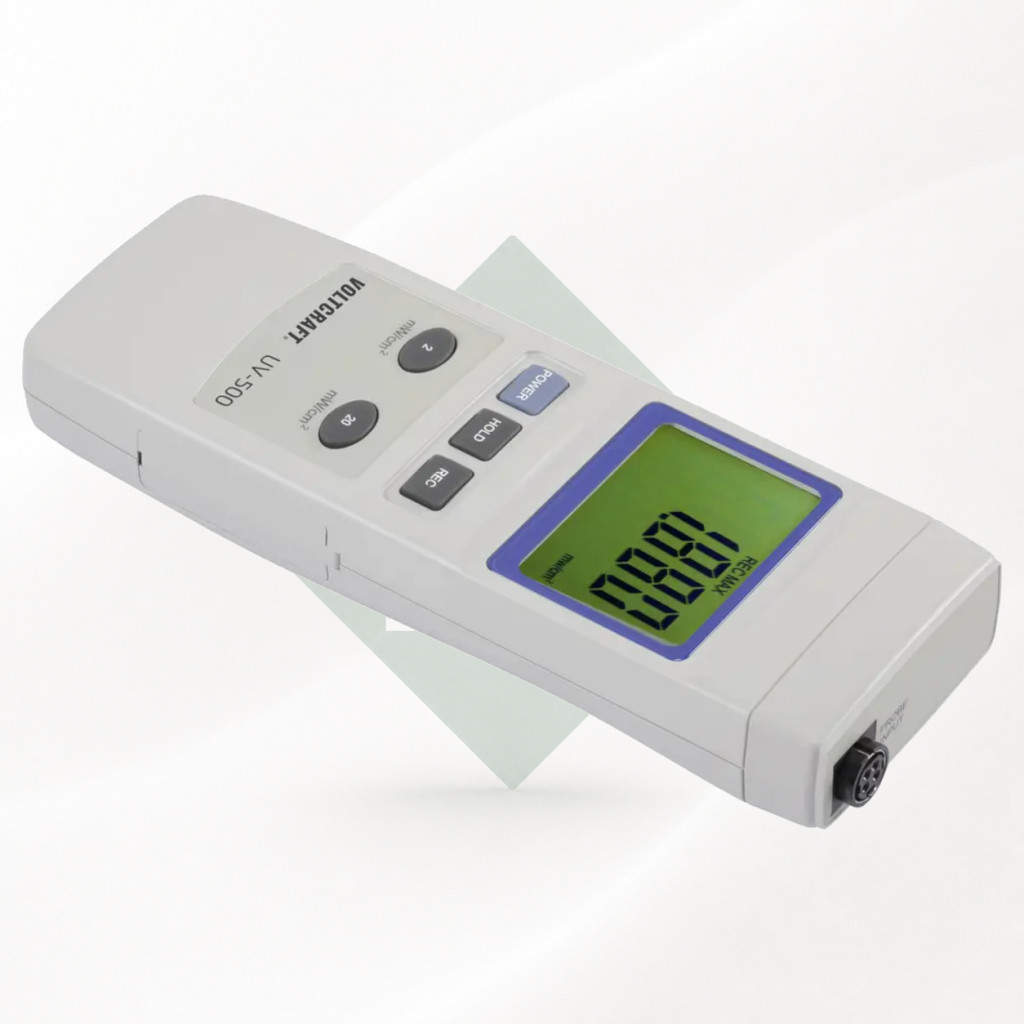

Voltcraft UV-500 UVA és UVB sugárzásmérő

A Voltcraft UV-500 digitális ultraibolya sugárzásmérő, amely a 290–390 nm hullámhossztartományban méri a besugárzási teljesítményt.

Ez a spektrum:

• az UVB tartomány jelentős részét,
• valamint az UVA tartomány nagy részét

foglalja magában.

A készülék tehát UVA + UVB mérő. UVC-források mérésére nem alkalmas.

Mit mér pontosan az UV-500?

A műszer nem UV-indexet, hanem UV besugárzási teljesítményt mér.

A kijelzett mértékegység:

mW/cm² – milliwatt négyzetcentiméterenként.

Ez azt mutatja meg, hogy egységnyi felületre mekkora UV-teljesítmény érkezik.

Ez különösen hasznos olyan alkalmazásoknál, ahol egy UV-forrás tényleges teljesítményét kell ellenőrizni vagy összehasonlítani.

Két választható méréstartomány

Az UV-500 két külön méréstartománnyal rendelkezik:

Az alacsony tartományban a felbontás 0,001 mW/cm², ezért kisebb UV-intenzitások változása is jól követhető.

A magas tartomány felbontása 0,01 mW/cm².

±(4% + 2 digit) mérési pontosság

A gyártó által megadott pontosság:

±(4% + 2 digit)

a specifikált referenciafeltételek mellett.

A mérési pontosság és a felbontás nem ugyanaz. Az, hogy a kijelző 0,001 mW/cm² lépésekben képes megjeleníteni az értéket, nem jelenti azt, hogy a mérési bizonytalanság is csak 0,001 mW/cm².

290–390 nm spektrális tartomány

Az ultraibolya sugárzás több tartományra osztható:

• UVA: nagyjából 315–400 nm,
• UVB: nagyjából 280–315 nm,
• UVC: nagyjából 100–280 nm.

Az UV-500 érzékelője 290–390 nm között működik, tehát UVB és UVA tartományban mér.

Ez fontos korlát: például 254 nm-es germicid UVC-lámpa mérésére ez a műszer nem megfelelő.

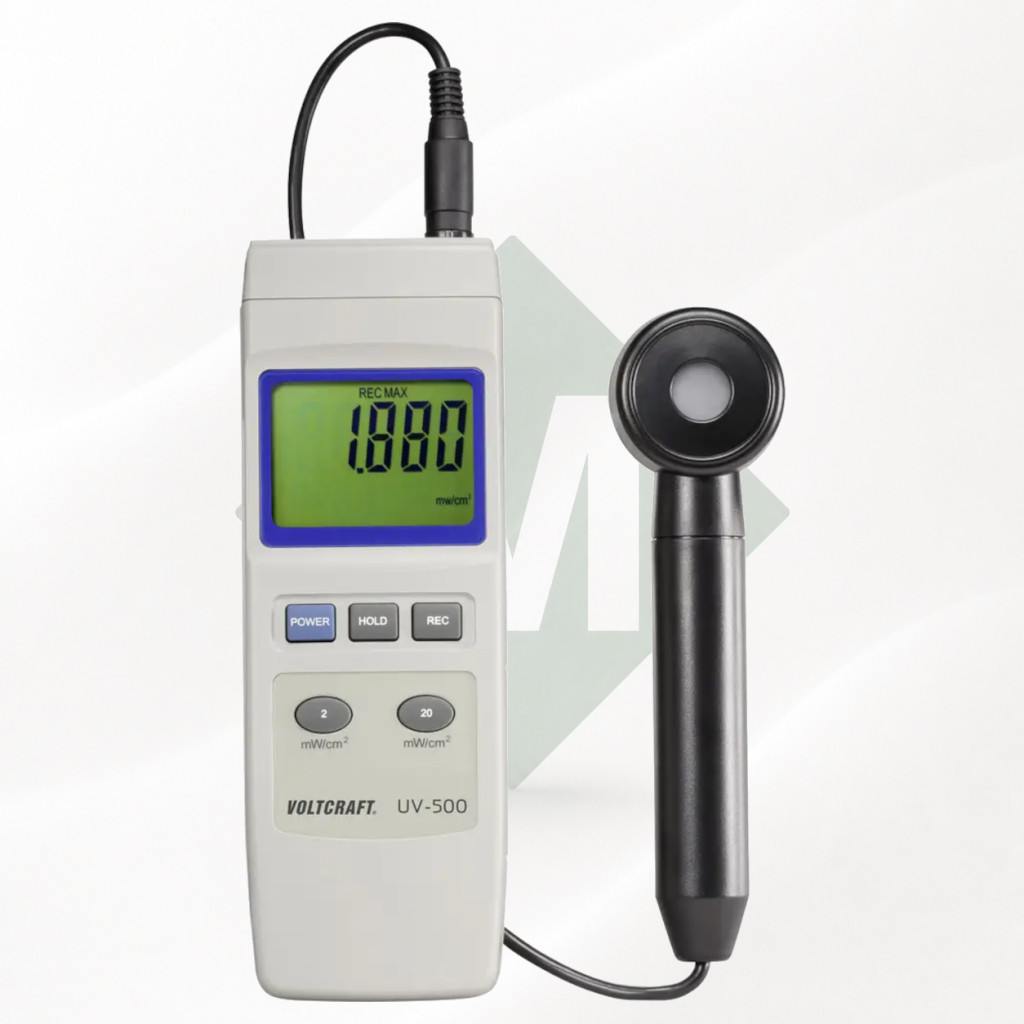

Külső UV-érzékelő – kényelmesebb és pontosabb pozicionálás

A szenzor nem a műszerházba van beépítve, hanem külön érzékelőfejen található.

Ez azért előnyös, mert:

• az érzékelő könnyen a kívánt mérési pontra helyezhető,
• a kijelző közben kényelmesen leolvasható,
• nehezen hozzáférhető UV-forrás közelében is mérhető,
• az érzékelő megfelelő irányba állítható.

Az érzékelőfej mérete körülbelül 45 mm átmérő × 32 mm.

Koszinuszkorrekciós szűrő – miért fontos?

A szenzor koszinuszkorrekciós szűrővel rendelkezik.

Egy ideális besugárzásmérőnek nemcsak a merőlegesen érkező fényt kell helyesen érzékelnie, hanem a különböző beesési szögekből érkező sugárzás hozzájárulását is megfelelően kell figyelembe vennie.

A koszinuszkorrekció ezt a térbeli érzékenységet javítja.

Ez különösen fontos:

• napfény mérésénél,
• nagy felületű UV-forrásnál,
• több lámpából álló rendszer esetén.

Min és Max érték rögzítése

A REC funkció segítségével a műszer tárolja a mérés során előforduló:

• minimum értéket,
• maximum értéket.

Ez például egy UV-lámpa előtti felület végigpásztázásánál praktikus, mert gyorsan megállapítható, hol volt a legalacsonyabb és legmagasabb besugárzási teljesítmény.

Data Hold funkció

A HOLD funkció az aktuális mérési értéket rögzíti a kijelzőn.

Ez akkor hasznos, ha az érzékelőt olyan helyre kell tartani, ahol a műszer kijelzője közvetlenül nem olvasható le.

Nullázási funkció

A pontos méréshez az alacsony tartományban a műszer nullpontja beállítható.

A nullázást az érzékelő védősapkájával, tehát UV-fénytől elzárt állapotban kell elvégezni.

Ez csökkenti az elektronika és az érzékelő alapjeléből eredő eltérést.

Körülbelül 1 másodperces mérési frissítés

A készülék mérési intervalluma körülbelül 1 másodperc.

Ez lehetővé teszi egy UV-forrás vagy nagyobb felület gyors végigpásztázását, miközben a kijelző jól követhető marad.

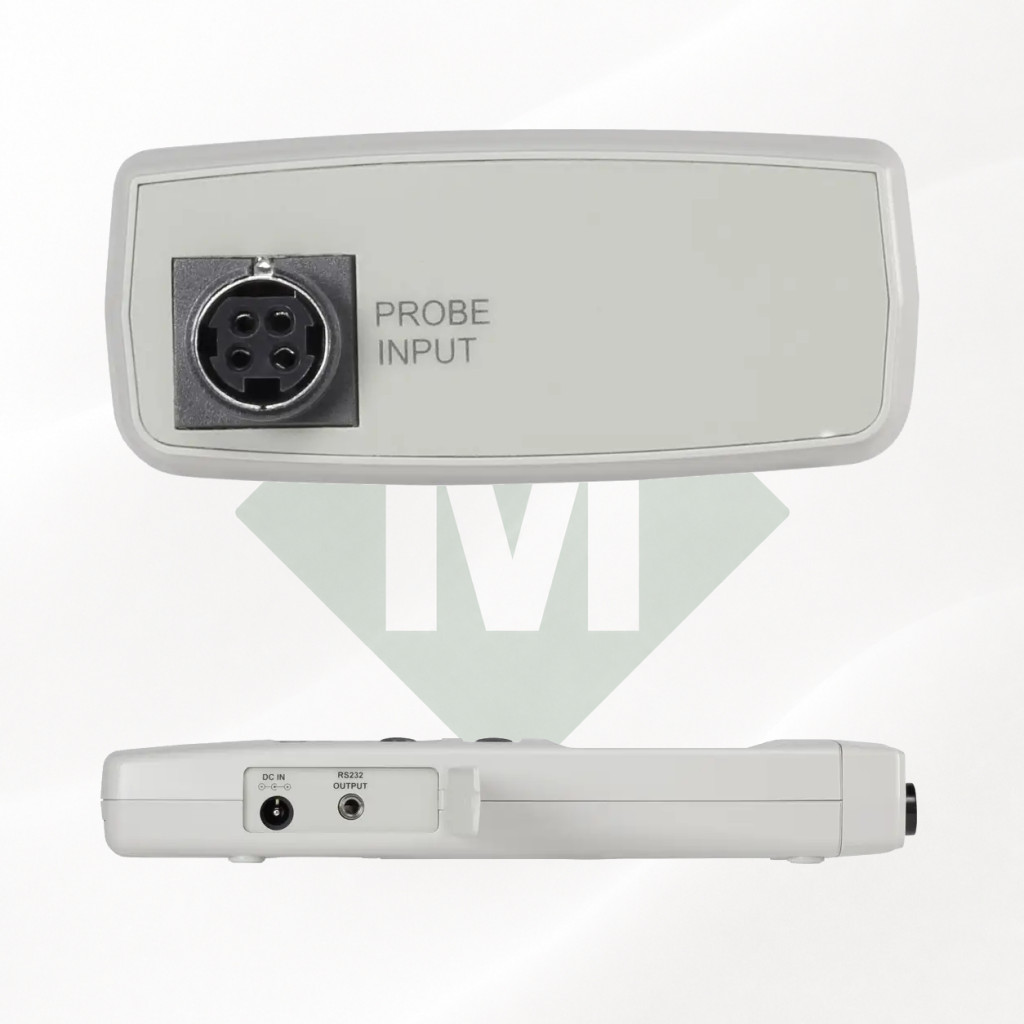

RS232 interfész – PC-s adatkapcsolat lehetőségével

Az UV-500 3,5 mm-es jack kialakítású RS232 interfésszel rendelkezik.

Megfelelő opcionális interfészkábellel a mérési adatok számítógépes feldolgozásra továbbíthatók.

Fontos: az interfészkábel nem része az alapcsomagnak.

A csatlakozás nem hagyományos USB-port; a készüléken RS232 jack aljzat található, amelyhez külön adapteres kábel szükséges.

9 V-os elemes vagy hálózati működés

A készülék alapból egy 9 V-os blokkakkumulátorról / elemről működik.

Hosszabb idejű, fix méréshez opcionális 9 V DC tápegység is csatlakoztatható.

Ez laboratóriumi vagy tartós mérési feladatnál előnyös, mert nem kell az elem üzemidejére hagyatkozni.

Automatikus kikapcsolás

Az UV-500 automatikus kikapcsolási funkcióval rendelkezik, amely használaton kívül csökkenti az energiafogyasztást.

Folyamatos mérésnél a funkció kikapcsolható.

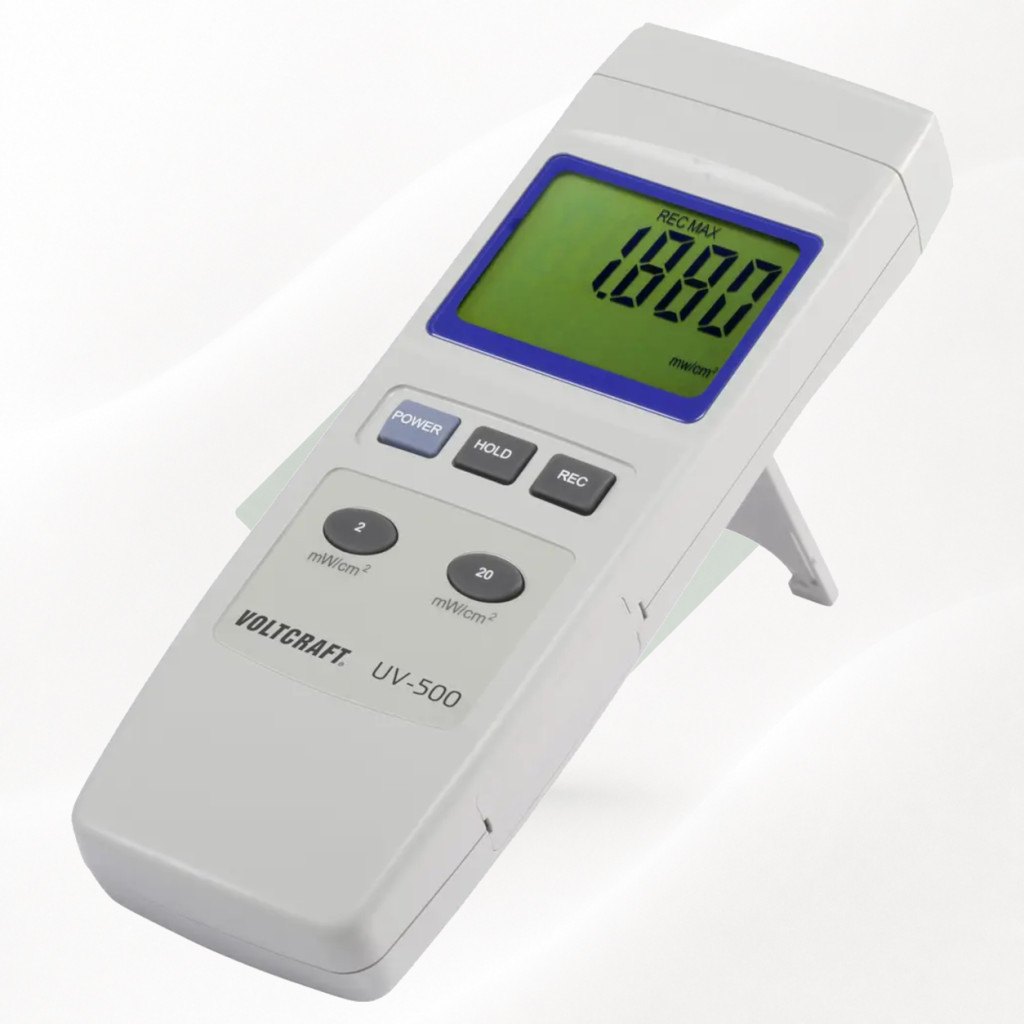

Állványmenet a műszerházon

A készülék alján szabványos 1/4"-os állványmenet található.

Ez jól jöhet:

• hosszabb idejű fix mérésnél,
• reprodukálható laboratóriumi elrendezésnél,
• UV-források összehasonlításánál.

Mire használható a gyakorlatban?

• UVA és UVB lámpák teljesítményének ellenőrzésére,
• szoláriumlámpák sugárzási teljesítményének összehasonlítására,

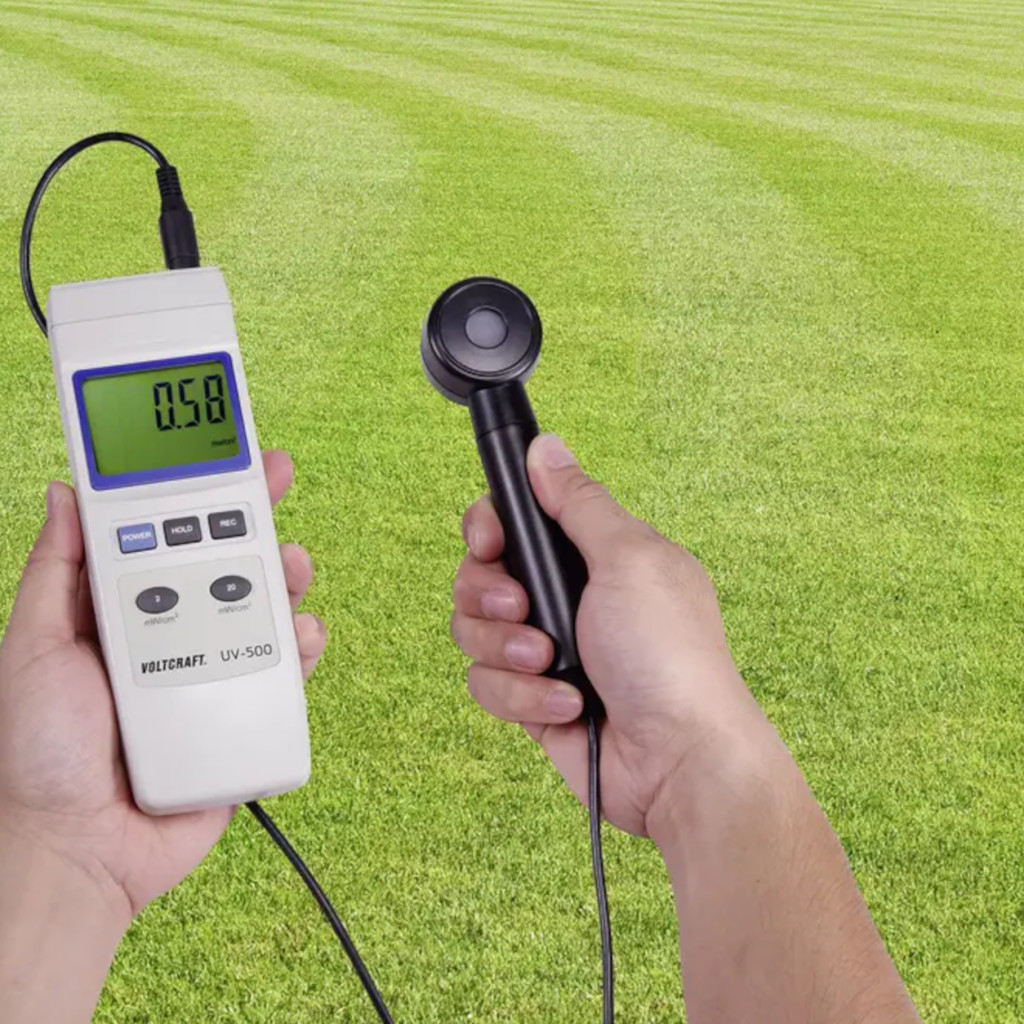

• napfény UV-intenzitásának műszaki mérésére,
• UV-expozíciós rendszerek ellenőrzésére,
• nyomdaipari UV-folyamatoknál,
• fotokémiai folyamatoknál,
• elektronikai és ipari UV-alkalmazásoknál,

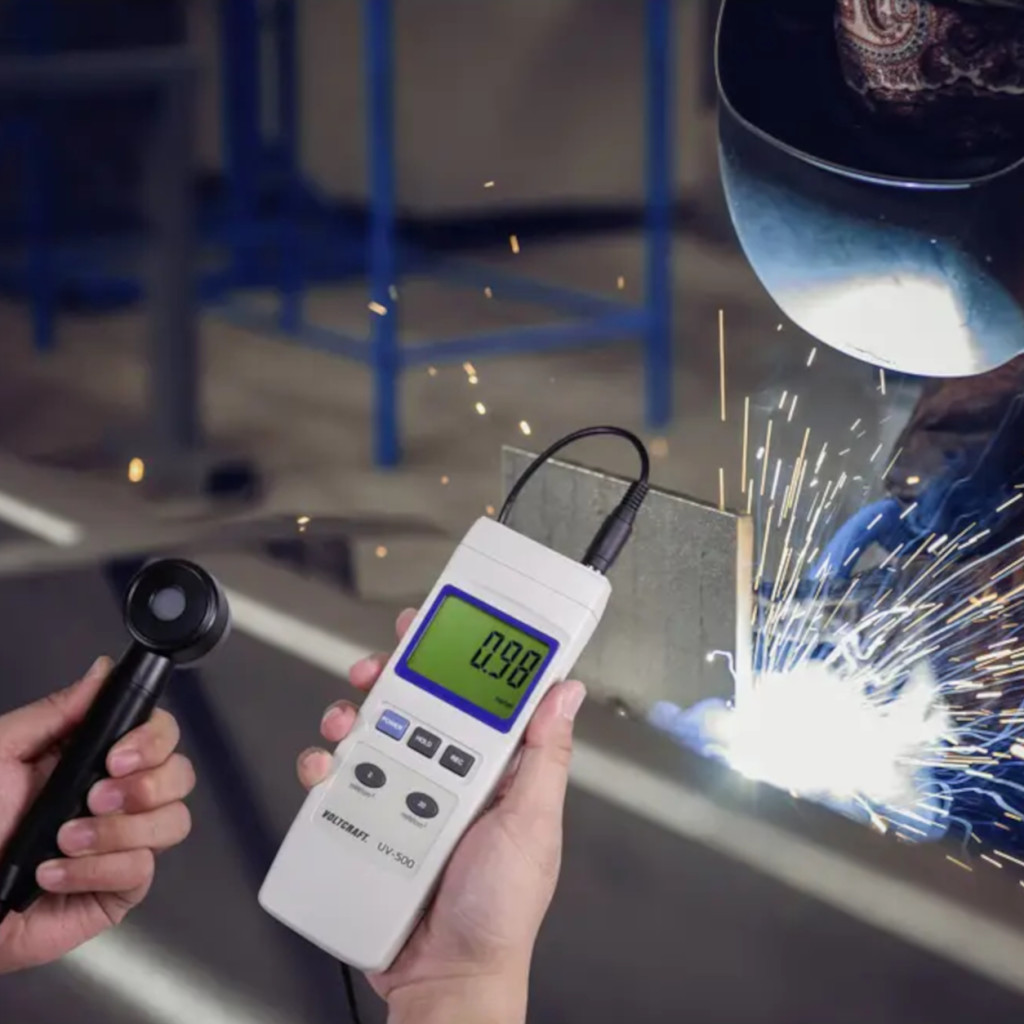

• hegesztési UV-sugárzás vizsgálatára megfelelő munkavédelmi eljárás mellett,
• laboratóriumi és kutatási feladatokra,
• növénytermesztési vagy időjárási vizsgálatokhoz.

UV-lámpák öregedésének ellenőrzése

Az UV-fényforrások teljesítménye használat közben fokozatosan csökkenhet.

Ez nem mindig látható a kibocsátott látható fény alapján.

Az UV-500 segítségével rendszeresen, azonos távolságból és azonos mérési geometria mellett megmérhető a lámpa UV-besugárzása.

Ha például egy új lámpa referenciaértékéhez képest jelentős csökkenés tapasztalható, az jelezheti a fényforrás öregedését vagy szennyeződését.

Hogyan hasonlíts össze UV-forrásokat?

A reprodukálható eredményhez mindig tartsd azonosan:

• az érzékelő és a fényforrás közötti távolságot,
• az érzékelő szögét,
• a fényforrás bemelegedési idejét,
• a környezeti feltételeket,
• a választott méréstartományt.

Már néhány centiméter távolságkülönbség is jelentősen módosíthatja a mért besugárzási értéket.

Nem UV-index mérő

Az UV-500 nem a meteorológiai jelentésekből ismert UV-indexet jeleníti meg.

A műszer közvetlen fizikai mennyiséget, besugárzási teljesítményt mér mW/cm² egységben.

Az UV-index ettől eltérő, biológiailag súlyozott mennyiség, ezért a két érték nem váltható át egyszerűen egymásba.

Nem UVC mérő

A 290–390 nm érzékelési tartomány miatt a készülék nem alkalmas UVC sugárzás mérésére.

Ez különösen fontos 254 nm-es higanygőz germicid lámpák vagy más rövidhullámú UVC-források ellenőrzésénél.

Ezekhez kifejezetten UVC-tartományra kalibrált sugárzásmérő szükséges.

UV-sterilizáló berendezésnél mire figyelj?

A „UV sterilizálás” kifejezés önmagában nem jelenti azt, hogy az UV-500 minden ilyen készülékhez használható.

Ha a sterilizáló berendezés UVA vagy UVB tartományban működik, a spektrális megfelelőség vizsgálható. Ha azonban tipikus 254 nm-es UVC-forrást használ, az UV-500 nem megfelelő választás.

Nem személyi UV-expozíció mérő

A műszer sugárzási teljesítményt mér, de önmagában nem végzi el az emberi UV-expozíció teljes munkavédelmi értékelését.

A munkavédelmi kockázat értékeléséhez többek között szükséges lehet:

• a sugárzás spektrális összetételének ismerete,
• az expozíció időtartama,
• a vonatkozó biológiai súlyozási görbe,
• a munkavédelmi határértékek alkalmazása.

Az érzékelő iránya számít

A legnagyobb érték általában akkor mérhető, amikor az érzékelő felülete megfelelően a sugárforrás felé néz.

A mérés során az érzékelőt ne árnyékold le kézzel vagy a műszerházával.

Védősapka az érzékelőhöz

A szenzor használaton kívül védősapkával lezárható.

Ez:

• védi az érzékelőfelületet a portól és mechanikai sérüléstől,
• és a nullázási eljárás során is szükséges.

Műszaki adatok

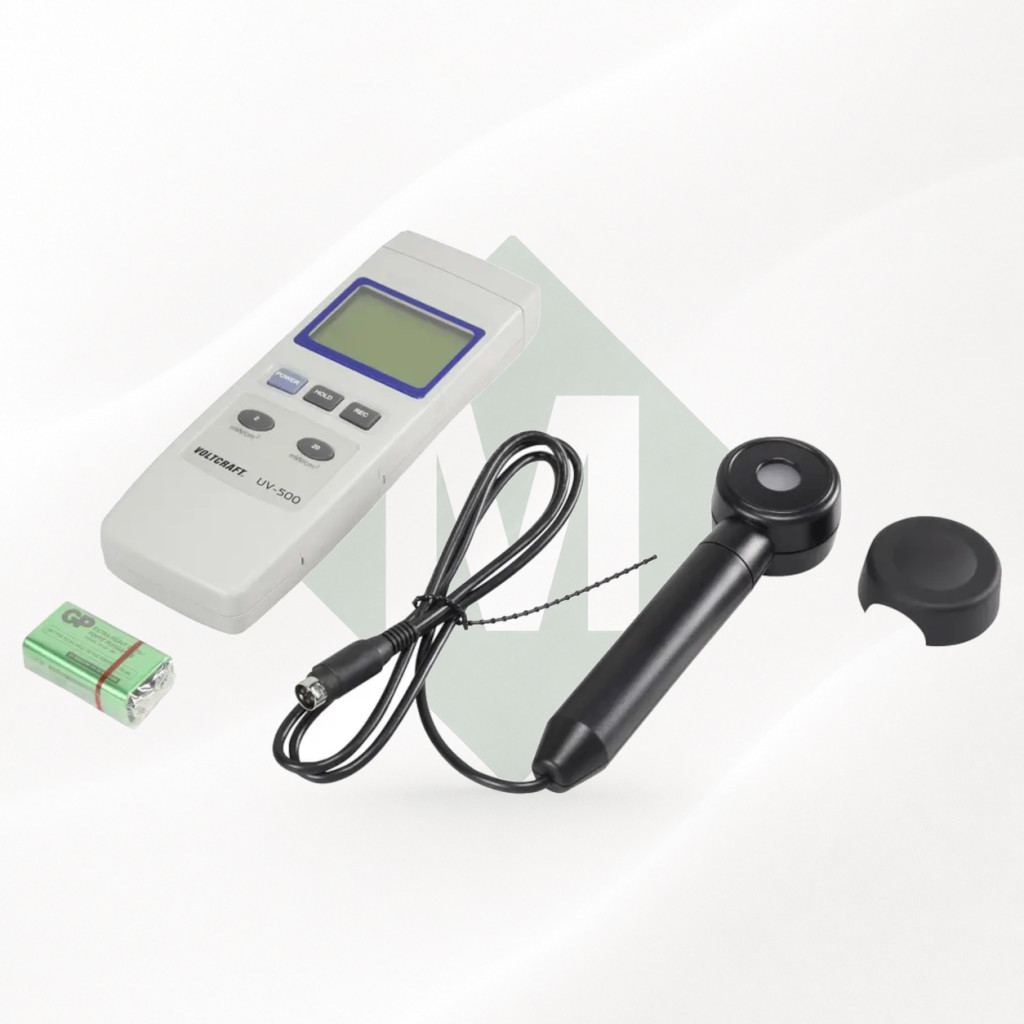

A csomag tartalma

A Voltcraft UV-500 jó választás akkor, ha nem egyszerű UV-indexre, hanem tényleges UVA/UVB besugárzási teljesítmény mérésére van szükség. A 290–390 nm spektrális tartomány, a két méréstartomány, a külső koszinuszkorrekciós érzékelő és a Min/Max funkció miatt UV-lámpák ellenőrzésére, ipari és laboratóriumi mérésekhez, valamint ismételhető összehasonlító UV-vizsgálatokhoz is alkalmas.

Gyakorlati kérdések UV-mérés előtt

UVA-t és UVB-t is mér?

Igen. A szenzor spektrális érzékenysége 290–390 nm, amely UVB és UVA tartományt fed le.

UVC-t is mér?

Nem. A tipikus UVC-források – például a 254 nm-es germicid lámpák – kívül esnek a készülék 290–390 nm-es mérési tartományán.

UV-indexet mutat?

Nem. Az UV-500 mW/cm² egységben besugárzási teljesítményt mér. Az UV-index más, biológiailag súlyozott mennyiség.

Szolárium lámpák ellenőrzésére használható?

Igen, amennyiben a vizsgált lámpa sugárzása a 290–390 nm tartományba esik. Ismételt méréseknél mindig azonos távolságot és érzékelőpozíciót célszerű használni.

UV-lámpa öregedése kimutatható vele?

Igen. Ha új állapotban referenciaértéket rögzítesz, később ugyanazon körülmények között összehasonlítható a lámpa UV-kibocsátásának változása.

Napfényt is lehet vele mérni?

Igen, az UVA/UVB tartomány közvetlen besugárzási teljesítménye mérhető. Ez azonban nem azonos a meteorológiai UV-indexszel.

PC-hez csatlakoztatható?

Igen, az RS232 interfészen keresztül, de ehhez külön opcionális interfészkábel szükséges. Az alapcsomag nem tartalmazza.

Miért fontos a szenzor szöge?

A mért besugárzási teljesítményt befolyásolja, milyen szögben érkezik az UV-fény az érzékelőre. A koszinuszkorrekció segít ennek megfelelő kezelésében, de összehasonlító mérésnél azonos szenzorpozíció javasolt.

Használható UV fertőtlenítő lámpákhoz?

Csak akkor, ha a forrás 290–390 nm tartományban működik. A legtöbb klasszikus 254 nm-es UVC germicid lámpához nem megfelelő.
