Forrasztó ón

Forrasztóónok elektronikai javításhoz, vezetékekhez és szerelési munkákhoz

A forrasztóón a forrasztás során használt forraszanyag, amely a páka vagy forrasztóállomás hőjére megolvad, majd lehűlés után elektromosan vezető és mechanikailag rögzített kötést hoz létre. Vezetékek, csatlakozók, nyomtatott áramköri lapok, alkatrészlábak és kisebb javítások esetén ez az egyik legfontosabb fogyóanyag.

A jó forrasztás nem csak azon múlik, milyen pákát használunk. Ugyanilyen fontos a megfelelő forrasztóón átmérő, az ötvözet összetétele, a flux tartalom, a munkadarab tisztasága és a beállított hőmérséklet. Rossz vagy nem megfelelő forraszanyaggal még egy jó forrasztóállomással is nehéz szép, megbízható kötést készíteni.

Milyen termékek tartoznak ide?

• Elektronikai forrasztóónok: nyák, alkatrészek, vezetékek és csatlakozók forrasztásához.
• Ón–ólom forrasztóónok: klasszikus, jól terülő, alacsonyabb olvadáspontú forraszanyagok, például 60/40 összetételben.
• Ólommentes forrasztóónok: modern, RoHS-irányú vagy ólommentes munkákhoz használható forraszanyagok.
• Flux magos forrasztóónok: beépített folyasztószerrel, tisztább és könnyebb forrasztáshoz.
• Vékony forrasztóónok: finom elektronikai munkához, kisebb forrasztási pontokhoz, pontos adagoláshoz.
• Vastagabb forrasztóónok: vezetékekhez, nagyobb csatlakozókhoz és erősebb hőigényű kötési pontokhoz.
• Kis kiszerelésű forrasztóónok: hobbi, alkalmi és kisebb javítási munkákhoz.
• Nagyobb kiszerelésű forrasztóónok: műhelybe, rendszeres forrasztáshoz, szervizfeladatokhoz.

Mire használható a forrasztóón?

A forrasztóón elsősorban fémes felületek összekötésére szolgál alacsonyabb olvadáspontú forraszanyag segítségével. Elektronikai területen vezető kötést hoz létre, amely egyszerre biztosít elektromos kapcsolatot és mechanikai rögzítést.

• vezetékek és kábelvégek forrasztására,
• csatlakozók, kapcsolók, saruk és érintkezők javítására,
• nyomtatott áramköri panelek alkatrészeinek forrasztására,
• hobbi elektronikai projektekhez,
• műszerész és szervizfeladatokhoz,
• vezetékvégek előónozásához,
• forrasztótégelyes vagy ónfürdős munkákhoz megfelelő anyag esetén,
• általános elektromos javítási feladatokhoz.

Ólmos vagy ólommentes forrasztóón?

A klasszikus ón–ólom forrasztóón, például a 60/40 Sn/Pb összetételű változat, könnyen kezelhető, jól terül, alacsonyabb hőmérsékleten olvad és szép kötést ad. Hobbielektronikánál, javításnál és oktatási célú gyakorlásnál sokan kedvelik, mert megbocsátóbb anyag.

Az ólommentes forrasztóón magasabb olvadáspontú, általában több hőt és jobb hőstabilitású forrasztóállomást igényel. Előnye, hogy ólommentes munkákhoz és modern elektronikai gyártási környezethez jobban illeszkedik. Használata kicsit technikásabb lehet, ezért a megfelelő hőfok, pákahegy és flux még fontosabb.

• Könnyebb kezelhetőséghez: klasszikus ón–ólom forrasztóón sokszor egyszerűbb.
• Ólommentes követelményhez: ólommentes forrasztóónt válassz.
• Ólommentes ónhoz: magasabb hőfok és stabilabb hőátadás kellhet.
• Javításnál: figyelj arra, milyen forraszanyag volt eredetileg a panelen.

Mit jelent a 60/40 forrasztóón?

A 60/40 forrasztóón általában 60% ón és 40% ólom arányú ötvözetet jelent. Ez a klasszikus forraszanyag jól ismert a könnyű kezelhetőségéről, jó folyási tulajdonságairól és alacsonyabb olvadáspontjáról.

Elektronikai hobbi és javítási munkáknál sokszor kényelmes választás, mert szépen terül és jól látható kötést ad. Fontos viszont, hogy ólmot tartalmaz, ezért használatakor különösen figyelni kell a kézmosásra, a munkaterület tisztaságára és arra, hogy ne kerüljön élelmiszer vagy gyerekek közelébe.

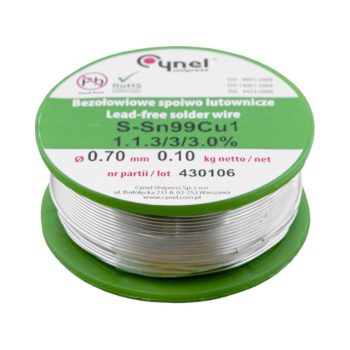

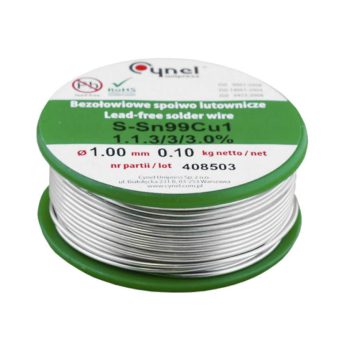

Ólommentes Sn99Cu1 forrasztóón

Az Sn99Cu1 jelölésű ólommentes forrasztóón ón és réz alapú ötvözetet jelent. Ez jellemzően ólommentes elektronikai és elektrotechnikai forrasztási munkákhoz használható. Magasabb hőmérsékletet igényelhet, mint a klasszikus ón–ólom forraszanyag, ezért jó hőtartású páka vagy forrasztóállomás ajánlott hozzá.

Ólommentes forrasztásnál különösen fontos a megfelelő pákahegy, a tiszta felület és szükség esetén a folyasztószer használata. Ha az ón nem terül megfelelően, nem biztos, hogy az anyag hibás: lehet túl alacsony hőmérséklet, gyenge hőátadás vagy oxidált felület is a háttérben.

Milyen átmérőjű forrasztóónt válassz?

A forrasztóón átmérője az adagolhatóság miatt fontos. Vékonyabb ónnal pontosabban lehet dolgozni, kisebb forrasztási pontokra nem viszünk fel túl sok anyagot. Vastagabb ónnal viszont gyorsabb lehet nagyobb kötéseket, vastagabb vezetékeket vagy csatlakozókat forrasztani.

• 0,5–0,8 mm körül: finom elektronikai munkához, kisebb alkatrészekhez, nyákhoz.
• 1,0 mm körül: általános elektronikai és vezetékes munkához jó kompromisszum.
• 1,5 mm felett: nagyobb vezetékekhez, csatlakozókhoz, erősebb hőigényű munkákhoz.
• Túl vastag ón apró ponthoz: könnyen túl sok anyagot viszel fel.
• Túl vékony ón nagy ponthoz: lassú adagolás és hosszabb melegítés lehet az eredmény.

Flux magos forrasztóón

A flux magos forrasztóón belsejében folyasztószer található. Ez segíti az oxidréteg eltávolítását, javítja az ón terülését, és könnyebbé teszi a kötés kialakulását. Elektronikai munkáknál ez nagyon praktikus, mert külön flux nélkül is jobban kezelhető lehet a forraszanyag.

Ez nem jelenti azt, hogy minden helyzetben elég a beépített flux. Oxidált, szennyezett, nagyobb vagy nehezebben forrasztható felületeknél külön folyasztószerre is szükség lehet. A túl sok flux viszont maradékot hagyhat, amit bizonyos munkáknál tisztítani kell.

Forrasztóón vagy folyasztószer?

A forrasztóón maga a kötést létrehozó anyag. A folyasztószer viszont segít, hogy az ón jól tapadjon és szépen terüljön a felületen. A kettő nem ugyanaz, de egymást kiegészítik.

Ha van jó forrasztóónod, de az ón gömbösödik, nem terül vagy lepereg a felületről, akkor nem biztos, hogy több ón kell. Lehet, hogy a felület oxidált, túl alacsony a hőfok, rossz a pákahegy, vagy külön fluxra van szükség.

• Kötés anyaga: forrasztóón.
• Terülést és nedvesítést segítő anyag: folyasztószer.
• Oxidált felületnél: tisztítás és flux is kellhet.
• Jó kötéshez: megfelelő hő, tiszta felület, jó pákahegy és megfelelő forrasztóón együtt szükséges.

Forrasztóón forrasztópákához vagy forrasztótégelyhez?

A legtöbb forrasztóón kézi pákás munkához készül, ahol a felhasználó kézzel adagolja az ónt a forrasztási ponthoz. Vezetékekhez, csatlakozókhoz, panelekhez ez a leggyakoribb megoldás.

A forrasztótégely vagy ónfürdő más jellegű használat: ott nagyobb mennyiségű forraszanyag olvad meg egy tégelyben, például vezetékvégek vagy kisebb alkatrészek gyors ónozásához. Ilyen használatnál mindig ellenőrizni kell, hogy az adott forraszanyag alkalmas-e ónfürdős felhasználásra.

Kis vagy nagy kiszerelés?

A kiszerelés választása attól függ, milyen gyakran forrasztasz. Alkalmi hobbi munkához, néhány javításhoz vagy otthoni tartaléknak kisebb kiszerelés is elég lehet. Rendszeres műhelymunkához, szervizhez vagy gyakori vezetékforrasztáshoz a nagyobb tekercs gazdaságosabb.

• 50 g körül: hobbi, otthoni és alkalmi javítási feladatokra.
• 100 g körül: rendszeresebb, de nem ipari használatra jó kompromisszum.
• 250 g vagy nagyobb: műhelybe, szervizbe, gyakori forrasztáshoz.
• Ónfürdőhöz: a tégely kapacitását és a felhasználási módot is figyelembe kell venni.

Fontos választási szempontok

Forrasztóón választásakor nem elég azt nézni, hogy “jó lesz-e forrasztani”. A munka típusa, a forrasztóeszköz, a hőmérséklet, az alkatrészek érzékenysége és az esetleges ólommentes követelmény mind befolyásolja a jó választást.

• Összetétel: ón–ólom vagy ólommentes forrasztóón?
• Átmérő: finom panelhez vékonyabb, vezetékhez és csatlakozóhoz vastagabb ón lehet kényelmes.
• Flux tartalom: flux magos ón könnyebben kezelhető általános elektronikai munkához.
• Olvadási hőmérséklet: ólommentes ónhoz magasabb hőmérséklet szükséges lehet.
• Kiszerelés: alkalmi használathoz kisebb, műhelybe nagyobb tekercs praktikus.
• Felhasználási cél: nyák, vezeték, csatlakozó, javítás, előónozás vagy ónfürdő?
• Pákahegy és teljesítmény: a rossz hőátadás miatt a jó ón is rosszul viselkedhet.
• Biztonság: ólmos forrasztóónnál fokozott higiénia és körültekintés szükséges.

Mire figyelj használatkor?

• Dolgozz jól szellőző helyen: forrasztás közben füst és fluxgőz keletkezhet.
• Ólmos ón használata után moss kezet: ne egyél, igyál vagy dohányozz forrasztás közben.
• Ne lélegezd be közvetlenül a füstöt: használj szellőzést vagy füstelszívót, ha gyakran forrasztasz.
• Ne használj túl sok ónt: a túl nagy ónmennyiség zárlatot, csúnya kötést vagy javítási nehézséget okozhat.
• Ne melegíts túl sokáig: a nyák, vezetősáv, alkatrész vagy vezetékszigetelés megsérülhet.
• Használj tiszta pákahegyet: oxidált heggyel a forrasztóón nem fog szépen terülni.
• Ólommentes ónhoz állíts megfelelő hőfokot: alacsony hőn hideg, gyenge kötés alakulhat ki.
• Tárold száraz, tiszta helyen: szennyeződés és oxidáció rontja a használhatóságot.
• Gyerekektől tartsd távol: különösen az ólomtartalmú forrasztóónokat.

Összegző záró blokk

A forrasztóónok kategória a forrasztási munkák alap fogyóanyagait gyűjti össze. Vékonyabb ón finom elektronikai és nyák munkához, 1 mm körüli forrasztóón általános vezetékes és javítási feladatokhoz, nagyobb kiszerelés műhelybe, ólommentes forrasztóón pedig ólommentes elvárásokhoz lehet jó választás. A jó kötéshez azonban nem csak ón kell: megfelelő páka vagy forrasztóállomás, tiszta pákahegy, jó hőmérséklet, szükség esetén folyasztószer és szellőző munkakörnyezet is fontos. Ha az ón nem terül szépen, először ne több ónt használj, hanem ellenőrizd a hőt, a pákahegyet és a felület tisztaságát.
