Mélységmérő

Mélységmérők furatok, hornyok és lépcsők pontos méréséhez

A mélységmérő olyan precíziós mérőeszköz, amelyet furatok, hornyok, zsebek, süllyesztések, vállak, lépcsők és mélyedések mélységének pontos ellenőrzésére használnak. A mérés alapja egy stabil referenciafelület: a mélységmérő talpa felfekszik a munkadarab felső síkjára, a mérőszár pedig a mérendő mélypontig fut le.

Ez a mérési helyzet sokkal kontrolláltabb lehet, mint amikor egy általános tolómérő vékony mélységmérő szárával próbálunk mérni. A tolómérő gyors ellenőrzésre praktikus, de ha a mélységi méret tűréshez kötött, ismételhető mérésre van szükség, vagy a munkadarab megmunkálási minősége múlik rajta, akkor a precíziós mélységmérő jobb választás.

Milyen termékek tartoznak ide?

• Digitális mélységmérők: kijelzős modellek gyors, egyértelmű leolvasáshoz.
• Mitutoyo mélységmérők: professzionális precíziós mérőeszközök műhelyes, gépészeti és minőségellenőrzési feladatokra.
• ABSOLUTE Digimatic mélységmérők: digitális Mitutoyo modellek kényelmes nullpontkezeléssel és stabil leolvasással.
• 0–200 mm-es mélységmérők: általánosabb mélységi mérésekhez, kisebb és közepes munkadarabokhoz.
• 0–300 mm-es mélységmérők: nagyobb mélységekhez, mélyebb furatokhoz, zsebekhez vagy speciálisabb munkadarabokhoz.

Mire használható a mélységmérő?

A mélységmérő fő feladata a munkadarab felső referenciafelületéhez képest mért mélységi méret ellenőrzése. Ez lehet furatmélység, horony mélysége, süllyesztés mélysége, vállmagasság-különbség vagy megmunkált zseb mélysége.

• furatok mélységének mérésére,
• hornyok, vájatok és mart zsebek mélységének ellenőrzésére,
• süllyesztések, vállak és lépcsők mérésére,
• gépészeti és megmunkált munkadarabok ellenőrzésére,
• esztergált, mart, fúrt vagy süllyesztett alkatrészek kontrolljára,
• gyártásközi ellenőrzési feladatokhoz,
• minőségellenőrzéshez és dokumentált méréshez,
• olyan feladatokra, ahol a tolómérő mélységmérő szára már bizonytalan vagy kényelmetlen.

Mélységmérő vagy tolómérő?

A tolómérő sok modellnél rendelkezik mélységmérő szárral, amellyel furatok, hornyok vagy lépcsők mélysége gyorsan ellenőrizhető. Ez általános barkács és egyszerű műhelyes feladatoknál teljesen hasznos funkció.

A mélységmérő viszont célzottabb eszköz. Szélesebb, stabilabb talpfelülettel fekszik fel a referenciafelületre, ezért pontosabb és ismételhetőbb mérési helyzetet adhat. Ha a mélységi méret nem csak tájékoztató érték, hanem tűréshez vagy gyártási minőséghez kötött adat, akkor a külön mélységmérő indokoltabb.

• Gyors, alkalmi mélységellenőrzéshez: tolómérő mélységmérő funkcióval.
• Pontosabb, stabilabb mélységméréshez: külön mélységmérő.
• Gyártásközi ellenőrzéshez: digitális, ismételhetően használható mélységmérő.
• Nagyobb mélységhez: megfelelő mérési tartományú, például 0–300 mm-es modell.

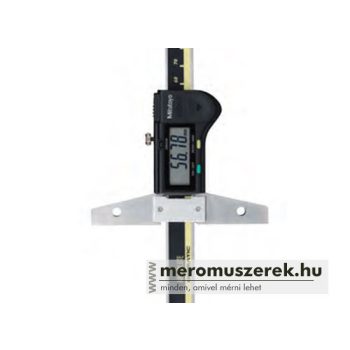

Mitutoyo ABSOLUTE Digimatic mélységmérő: mikor indokolt?

A Mitutoyo ABSOLUTE Digimatic mélységmérő akkor jó választás, ha a mélységmérés rendszeres szakmai feladat, és fontos a gyors, egyértelmű, ismételhető leolvasás. A digitális kijelző csökkenti a skálaleolvasási hibát, az ABSOLUTE rendszer pedig napi használatnál kényelmesebb nullpontkezelést adhat.

Alkalmi barkács feladathoz általában elég lehet egy tolómérő mélységmérő funkciója. Ha viszont gépműhelyben, gyártásban, minőségellenőrzésben vagy professzionális javítási környezetben dolgozol, akkor a külön mélységmérő felára a stabilabb mérésben és a kevesebb bizonytalanságban térülhet meg.

0–200 mm vagy 0–300 mm mélységmérő?

A 0–200 mm-es mélységmérő általánosabb műhelyes feladatokhoz jó választás lehet. Kisebb és közepes furatok, hornyok, vállak, süllyesztések és mart zsebek mérésére sok esetben elegendő tartományt ad.

A 0–300 mm-es mélységmérő akkor indokolt, ha nagyobb mélységű munkadarabokat, mélyebb furatokat vagy hosszabb mérési tartományt igénylő feladatokat kell ellenőrizni. Nagyobb tartománynál még fontosabb a stabil felfekvés, a tiszta referenciafelület és az, hogy a mérőszár helyesen érje el a mérendő pontot.

Miért fontos a referenciafelület?

Mélységmérésnél a mért érték mindig valamilyen felső síkhoz vagy referenciafelülethez képest értelmezhető. Ha ez a felület koszos, sorjás, sérült vagy nem sík, akkor a mérés pontatlan lesz, még jó minőségű mélységmérővel is.

Ezért a mérés előtt a felfekvő felületet és a mélyedést is tisztítani kell. Forgács, olaj, por vagy sorja könnyen több tized milliméteres hibát okozhat, ami precíziós munkánál már bőven túl sok lehet.

Digitális vagy mechanikus mélységmérő?

A kategóriában jelenleg digitális Mitutoyo modellek szerepelnek, de általánosságban léteznek mechanikus, nóniuszos mélységmérők is. A digitális mélységmérő előnye a gyors és egyértelmű leolvasás, a nullázási lehetőség és a kényelmesebb ismétlődő mérés.

A mechanikus mélységmérő egyszerűbb, elem nélküli megoldás lehet, de a leolvasás több gyakorlatot igényel. Szakmai környezetben a digitális kijelzés fő előnye nem csak a kényelem, hanem a leolvasási hibák csökkentése is.

Fontos választási szempontok

Mélységmérő választásakor a mérési tartomány mellett a talp kialakítása, a mérőszár használhatósága, a leolvasás módja és a pontossági igény is fontos. A jó mélységmérő akkor ad megbízható eredményt, ha stabilan felfekszik a referenciafelületre és a mérőszár megfelelően érinti a mérendő pontot.

• Mérési tartomány: 0–200 mm vagy 0–300 mm szükséges?
• Mérendő forma: furat, horony, zseb, süllyesztés, lépcső vagy váll mélységét kell mérni?
• Referenciafelület: van elég sík és stabil felfekvő felület a méréshez?
• Leolvasás: digitális kijelzés gyorsabb és egyértelműbb lehet rendszeres használatnál.
• Nullázás: digitális mélységmérőnél hasznos a gyors nullpontbeállítás.
• Pontossági igény: barkács, műhelyes, gyártási vagy minőségellenőrzési feladatról van szó?
• Márka és megbízhatóság: rendszeres szakmai használatnál a Mitutoyo kategória indokolt lehet.
• Tárolás és védelem: a mérőszár, talp és digitális kijelző védelme fontos a hosszú távú pontossághoz.

Mire figyelj használatkor?

• Tisztítsd meg a referenciafelületet: por, olaj, forgács vagy sorja hibás felfekvést okozhat.
• Ellenőrizd a furat vagy horony alját: szennyeződés vagy megmunkálási maradvány befolyásolhatja a mért mélységet.
• Stabilan fektesd fel a talpat: ha a mélységmérő talpa billeg, a mérés nem lesz megbízható.
• Merőlegesen vezesd a mérőszárat: ferde mérésnél a leolvasott érték eltérhet a valódi mélységtől.
• Mérés előtt nullázz: digitális modellnél ellenőrizd a nullpontot és a megfelelő mértékegységet.
• Ne használd kaparóként vagy ütközőként: a mérőszár mérésre való, nem tisztítószerszám.
• Óvd az ütéstől: a talp, mérőszár és kijelző sérülése pontatlanságot okozhat.
• Fontos méréshez ellenőriztesd: minőségellenőrzési vagy dokumentált feladathoz kalibrált, ellenőrzött mérőeszköz ajánlott.

Összegző záró blokk

A mélységmérő furatok, hornyok, zsebek, lépcsők és süllyesztések mélységének pontos ellenőrzésére való precíziós mérőeszköz. Gyors, alkalmi méréshez sokszor elég egy tolómérő mélységmérő szára, de stabilabb, ismételhetőbb és szakmaibb mélységméréshez külön mélységmérő ajánlott. A Mitutoyo ABSOLUTE Digimatic mélységmérők 0–200 mm és 0–300 mm tartományban jó választást jelenthetnek műhelyes, gépészeti, gyártási és minőségellenőrzési feladatokhoz, ahol a mélységi méret valóban számít.
