Ónszívók és kiforrasztási eszközök régi forrasztások eltávolításához

Az ónszívó és az ónszívó szalag a forrasztási munkák javítási oldalához tartozik. Amikor egy alkatrészt ki kell cserélni, egy hibás forrasztást újra kell készíteni, túl sok ón került a pontra, vagy zárlatot okozó ónhidat kell eltávolítani, akkor nem elég új forrasztóónt felvinni. Először a régi vagy felesleges anyagot kell kontrolláltan eltávolítani.

Ez a kategória ezért nem a forrasztás “építő”, hanem inkább a javító és bontó oldaláról szól. Egy jó ónszívó pumpa vagy kiforrasztó szalag sok időt megspórolhat, és segíthet abban, hogy az alkatrészcsere, paneljavítás vagy hibás kötés korrekciója tisztábban és kisebb sérülésveszéllyel történjen.

Milyen termékek tartoznak ide?

• Ónszívó pumpák: rugós vagy kézi vákuumos eszközök megolvadt forrasztóón gyors felszívásához.
• Ónszívó szalagok: rézből készült fonott szalagok, amelyek a megolvadt ónt kapilláris hatással felszívják.
• Kiforrasztó szalagok: az ónszívó szalag másik gyakori elnevezése, főleg paneljavításnál és SMD munkánál.
• Precíziós kiforrasztási segédeszközök: kisebb forrasztási pontok és alkatrészlábak tisztításához.
• Kiforrasztópákához kapcsolódó kiegészítők: ha a termék kifejezetten a forrasz eltávolítását segíti.
• Fluxszal együtt használható szalagok: amikor a folyasztószer javítja az ón felszívását.
• Forrasztási hibák javító eszközei: ónhíd, túl sok ón, rossz kötés vagy alkatrészcsere esetén.

Mire való az ónszívó?

Az ónszívó feladata, hogy a már megolvadt forrasztóónt eltávolítsa a forrasztási pontról. Ez lehet egy furatszerelt alkatrész lába, csatlakozó, kapcsoló, relé, vezeték vagy bármilyen olyan pont, ahol a régi ón akadályozza az alkatrész kivételét vagy az új kötés elkészítését.

• hibás alkatrészek kiforrasztására,
• régi forrasztóón eltávolítására,
• túl sok ón javítására,
• ónhíd megszüntetésére,
• furatok kitisztítására alkatrészcsere után,
• nyák javítási munkákhoz,
• csatlakozók, kapcsolók és vezetékek bontásához,
• forrasztási pont újra előkészítéséhez.

Ónszívó pumpa vagy ónszívó szalag?

Az ónszívó pumpa gyors és határozott megoldás nagyobb mennyiségű megolvadt forrasztóón eltávolítására. Főleg furatszerelt alkatrészeknél, nagyobb forrasztási pontoknál és olyan helyeken hasznos, ahol van elég hely a pumpa hegyét a forrasztási ponthoz tenni.

Az ónszívó szalag finomabb, kontrolláltabb módszer. Rézből készült fonott szalag, amely a megolvadt ónt felszívja. Akkor lehet praktikus, ha a pumpa túl durva, nincs elég hely, SMD alkatrésszel dolgozunk, vagy csak a maradék forrasztóónt kell letisztítani a padról.

• Nagyobb ónmennyiséghez: ónszívó pumpa gyorsabb lehet.
• Finom panelmunkához: ónszívó szalag kontrolláltabb.
• SMD alkatrészekhez: gyakran szalag a jobb választás.
• Furatok kitisztításához: pumpa és szalag együtt is hasznos lehet.
• Nehezen hozzáférhető helyhez: a szalag sokszor könnyebben odavezethető.

Ónszívó pumpa: gyors bontáshoz

A kézi ónszívó pumpa rugós vagy vákuumos működéssel szívja fel a megolvasztott ónt. Használatkor először fel kell melegíteni a forrasztási pontot, majd amikor az ón folyékony állapotban van, a pumpa hegyét közel kell tenni a ponthoz, és működtetni kell a szívást.

Előnye, hogy gyors, újra használható, és nagyobb ónmennyiséget is képes eltávolítani. Hátránya, hogy a mechanikai mozdulat miatt óvatosan kell használni, mert gyengébb nyákon, régi panelen vagy apró alkatrészek közelében a hirtelen mozgás sérülést okozhat.

Ónszívó szalag: finomabb javításokhoz

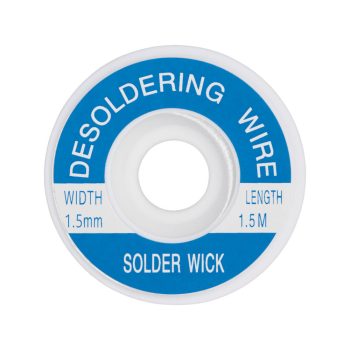

Az ónszívó szalag vagy kiforrasztó szalag fonott rézszálakból áll. A szalagot a forrasztási pontra kell helyezni, majd pákával melegíteni. A megolvadt ón a szalagba szívódik, így a felület tisztábbá válik.

Ez a módszer különösen hasznos SMD alkatrészeknél, IC lábak közötti ónhidak megszüntetésénél, apró padek tisztításánál és olyan helyeken, ahol az ónszívó pumpa nem fér el jól. A jó eredményhez gyakran egy kevés folyasztószer is sokat segít.

Mikor jobb az ónszívó szalag, mint a pumpa?

Az ónszívó szalag akkor előnyös, ha nem nagy mennyiségű ónt kell gyorsan eltávolítani, hanem inkább pontosan, felületkímélően kell dolgozni. SMD javításnál, vékony vezetősávoknál vagy IC lábak között a pumpa sokszor túl durva, míg a szalag finomabban vezérelhető.

• SMD alkatrészek forrasztási pontjainál,
• IC lábak közötti ónhíd eltávolításánál,
• kis padek tisztításánál,
• maradék forrasztóón felszedésénél,
• nehezen hozzáférhető helyeken,
• ha nem szeretnénk fröccsenést vagy hirtelen mechanikai mozdulatot.

Ónszívó szalag mérete

Az ónszívó szalag szélessége meghatározza, milyen feladatra lesz kényelmes. Vékonyabb szalag apró forrasztási pontokhoz, SMD munkához és keskeny helyekre jó. Szélesebb szalag nagyobb padekhez, több ón felszedéséhez vagy nagyobb felület tisztításához lehet praktikus.

• Keskeny szalag: apró padekhez, SMD munkához, finom javításhoz.
• Közepes szalag: általános paneljavításhoz és maradék ón felszedéséhez.
• Szélesebb szalag: nagyobb felülethez, erősebb forrasztási pontokhoz.
• Túl széles szalag kis ponthoz: túl sok hőt vonhat el és nehezen kezelhető.
• Túl keskeny szalag nagy ponthoz: lassabb és többszöri melegítést igényelhet.

Folyasztószer használata kiforrasztásnál

Kiforrasztásnál a folyasztószer sokat javíthat az eredményen. Segít, hogy a régi forrasz újra folyékonyabbá váljon, könnyebben mozduljon, és az ónszívó szalag jobban felszívja. Régi, oxidált forrasztási pontoknál különösen hasznos lehet.

Ónszívó szalag használatánál egy kevés flux gyakran nagy különbséget jelent. Nem kell túlzásba vinni, de ha a szalag nem veszi fel szépen az ónt, először nem feltétlenül erősebb nyomás kell, hanem tisztább felület, jobb hőátadás és egy kis folyasztószer.

Hogyan használd az ónszívó pumpát?

Az ónszívó pumpa használatánál a legfontosabb a megfelelő időzítés. A forraszanyagnak teljesen meg kell olvadnia, különben a pumpa nem fogja hatékonyan felszívni. A pumpát a forrasztási ponthoz kell vezetni, majd a szívást akkor kell indítani, amikor az ón már folyékony.

• melegítsd fel a forrasztási pontot,
• várd meg, amíg az ón teljesen megolvad,
• helyezd közel az ónszívó pumpa hegyét,
• indítsd a szívást határozott, de óvatos mozdulattal,
• szükség esetén ismételd meg a folyamatot,
• ne tépd vagy feszítsd az alkatrészt, ha még tartja az ón.

Hogyan használd az ónszívó szalagot?

Az ónszívó szalag használata egyszerű, de türelmet igényel. A szalagot a forrasztási pontra kell helyezni, a pákát pedig a szalagra tenni. A hő átmegy a szalagon, megolvasztja az alatta lévő forrasztóónt, amely ezután felszívódik a rézfonatba.

• helyezz friss szakaszt a forrasztási pontra,
• tedd a pákahegyet a szalag tetejére,
• várd meg, amíg az ón felszívódik,
• ne húzd el hidegen a szalagot, mert sértheti a padet,
• használj kevés folyasztószert, ha nehezen indul meg az ón,
• a telített szakaszt vágd le, és friss résszel folytasd.

Mikor kell friss forrasztóónt hozzáadni kiforrasztás előtt?

Elsőre furcsának tűnhet, de régi forrasztás bontásánál sokszor segít, ha kevés friss forrasztóónt adunk a ponthoz. A régi, oxidált forrasz nehezen olvad és nehezen szívható fel, míg a friss ón és flux segíthet újra folyóssá tenni a kötést.

Ez különösen régi panelnél, matt vagy repedezett forrasztási pontnál, illetve ólommentes forrasz javításánál lehet hasznos. A cél nem több ón felhalmozása, hanem az, hogy a régi kötés könnyebben megolvadjon és eltávolítható legyen.

Mire figyelj paneljavításnál?

Kiforrasztásnál a legnagyobb kockázat gyakran nem az, hogy marad egy kis ón, hanem az, hogy megsérül a nyák. A túl hosszú melegítés, túl erős nyomás, hirtelen mechanikai mozdulat vagy hidegen húzott ónszívó szalag felszedheti a padet vagy sértheti a vezetősávot.

• ne melegíts túl sokáig egy pontot,
• ne feszegetsd az alkatrészt, amíg tartja a forrasz,
• ne nyomd túl erősen a pákahegyet a padra,
• ne húzd el a szalagot, amíg a forrasz hideg,
• használj megfelelő méretű pákahegyet,
• régi panelnél dolgozz különösen óvatosan,
• ha nem jön ki az ón, inkább adj fluxot és próbáld újra, ne erőltesd.

Ónszívó kézi pumpa vagy kiforrasztó állomás?

Egyszerűbb javításokhoz, hobbi elektronikához és alkalmi alkatrészcseréhez a kézi ónszívó pumpa és ónszívó szalag teljesen jó megoldás lehet. Olcsóbb, egyszerűbb, és sokféle alapfeladatra használható.

Ha viszont rendszeresen javítasz paneleket, sok furatszerelt alkatrészt cserélsz, vagy gyorsabb, kényelmesebb munkára van szükség, akkor a kiforrasztó állomás jobb irány lehet. Az már nem egyszerű segédeszköz, hanem aktív eszköz fűtéssel és szívással együtt.

Mit érdemes ónszívó mellé használni?

Az ónszívó önmagában is hasznos, de jó kiforrasztáshoz több apróság együtt dolgozik. A megfelelő pákahegy, forrasztóállomás, folyasztószer és stabil tartás sokkal könnyebbé teszi a munkát.

• Forrasztópáka vagy forrasztóállomás: a forrasz megolvasztásához.
• Megfelelő pákahegy: jó hőátadáshoz és kontrollált munkához.
• Folyasztószer / flux: régi forrasz újrafolyatásához és jobb ónfelszíváshoz.
• Forrasztóón: néha kevés friss ón segít a régi kötés bontásában.
• Paneltartó: stabil nyák rögzítéséhez.
• Antisztatikus csipesz: alkatrész kiemeléséhez és pozicionálásához.
• Nagyító: padek, furatok és ónhidak ellenőrzéséhez.
• Pákatisztító: tiszta pákahegyhez és jobb hőátadáshoz.

Fontos választási szempontok

Ónszívó vagy kiforrasztási eszköz választásakor azt érdemes eldönteni, milyen javítási feladat lesz a leggyakoribb. Nagyobb furatszerelt alkatrészekhez, csatlakozókhoz és vezetékekhez a pumpa praktikus lehet; finom padekhez, SMD munkához és maradék ónhoz a szalag sokszor jobb.

• Eszköztípus: ónszívó pumpa, ónszívó szalag vagy kiforrasztó állomás?
• Munkadarab: furatszerelt alkatrész, SMD, csatlakozó, vezeték vagy panelpad?
• Hozzáférhetőség: van-e hely a pumpának, vagy inkább szalag kell?
• Ónmennyiség: nagyobb mennyiséghez pumpa, finom maradékhoz szalag.
• Szalag szélessége: apró munkához keskenyebb, nagyobb felülethez szélesebb.
• Panel érzékenysége: régi vagy gyenge padnél óvatosabb módszer kell.
• Használati gyakoriság: rendszeres javításhoz jobb minőségű eszköz vagy állomás is indokolt lehet.
• Kiegészítők: flux, csipesz, paneltartó és nagyító erősen ajánlott lehet.

Mire figyelj használatkor?

• Csak megolvadt ónt próbálj felszívni: hideg forrasztást erőltetni panelkárosító lehet.
• Ne feszegetsd az alkatrészt: ha még tartja az ón, előbb távolítsd el rendesen.
• Ónszívó pumpánál figyelj a hirtelen mozdulatra: apró panelen vagy gyenge padnél sérülést okozhat.
• Ónszívó szalagot ne húzz hidegen: felszedheti a padet vagy vezetősávot.
• Ne melegíts túl sokáig: a nyák, alkatrész vagy műanyag csatlakozó károsodhat.
• Használj megfelelő pákahegyet: túl kicsi heggyel lassú, túl nagy heggyel pontatlan lehet a munka.
• Flux segíthet, de ne vidd túlzásba: a maradékot szükség esetén tisztítani kell.
• Dolgozz jól szellőző helyen: forrasztáskor és kiforrasztáskor füst / fluxgőz keletkezhet.
• Gyakorolj selejt panelen: kiforrasztásnál könnyű túl sok hőt vagy erőt használni.

Összegző záró blokk

Az ónszívók és kiforrasztási eszközök kategória a régi vagy felesleges forrasztóón eltávolításához ad megoldásokat. Ónszívó pumpa nagyobb, gyorsan felszívható ónmennyiséghez és furatszerelt alkatrészekhez praktikus, ónszívó / kiforrasztó szalag pedig finomabb panelmunkához, SMD alkatrészekhez, ónhidakhoz és maradék forrasz tisztításához lehet jobb. A jó kiforrasztás türelmet igényel: megfelelő hő, tiszta pákahegy, kevés flux, stabil paneltartás és óvatos mozdulatok kellenek hozzá. Ha nem jön ki az ón, ne erőltesd; inkább javíts a hőátadáson, adj kevés folyasztószert, és próbáld kontrolláltan újra.
