Paneltartó, forrasztási segéd

Paneltartók és forrasztási segédek stabilabb elektronikai munkához

A paneltartó és a forrasztási segéd azok közé az eszközök közé tartozik, amelyek nélkül lehet forrasztani, csak sokkal kényelmetlenebb. Forrasztás közben gyakran egyszerre kellene tartani a nyákot, az alkatrészt, a vezetéket, a forrasztóónt és a pákát. Egy jól beállítható tartó vagy harmadik kéz ilyenkor stabilan megtartja a munkadarabot, így pontosabban és nyugodtabban lehet dolgozni.

Paneljavításnál, hobbielektronikánál, modellépítésnél, vezetékek forrasztásánál és apró csatlakozók szerelésénél különösen sokat számít, hogy a munkadarab ne mozduljon el a forrasztási pont hűlése közben. A stabil rögzítés nem csak kényelmi kérdés: sok hibás kötés abból indul, hogy a forrasztott pont elmozdul, mielőtt az ón rendesen megszilárdulna.

Milyen termékek tartoznak ide?

• Paneltartók: nyomtatott áramköri lapok stabil befogásához forrasztás, javítás vagy ellenőrzés közben.
• Nyáktartók: kisebb és közepes méretű PCB / NYÁK panelek rögzítésére.
• Harmadik kéz forrasztáshoz: krokodilcsipeszes tartók vezetékek, alkatrészek és kisebb munkadarabok megtartásához.
• Nagyítós forrasztási segédek: apró forrasztási pontok, SMD alkatrészek és finom részletek jobb láthatóságához.
• Pákatartóval kombinált segédeszközök: rendezettebb és biztonságosabb forrasztási munkaterülethez.
• Állítható karos tartók: több irányból beállítható megfogáshoz, vezetékek és csatlakozók pozicionálásához.
• Műszerész rögzítő segédek: kisebb elektronikai, modellezési vagy barkács munkadarabok megtartására.

Mire használható a paneltartó?

A paneltartó fő feladata, hogy a nyákot vagy kisebb munkadarabot stabilan tartsa munka közben. Így a felhasználó egyik kezével a pákát, másikkal a forrasztóónt tudja kezelni, miközben a panel nem csúszkál, nem billeg és nem esik le az asztalról.

• nyomtatott áramköri panelek forrasztásához,
• alkatrészek beültetéséhez és javításához,
• vezetékek, kábelek és csatlakozók forrasztásához,
• SMD vagy kisebb alkatrészek pozicionálásához,
• műszerész és hobbielektronikai munkákhoz,
• modellezéshez és apró szerelési feladatokhoz,
• forrasztási pontok ellenőrzéséhez nagyítóval vagy megvilágítással.

Paneltartó vagy harmadik kéz?

A paneltartó elsősorban nyomtatott áramköri lapok rögzítésére való. Általában stabilabb, jobban alátámasztja a panelt, és akkor praktikus, ha egy egész nyákot kell forrasztani, javítani vagy ellenőrizni.

A harmadik kéz jellegű forrasztási segéd inkább univerzálisabb: krokodilcsipeszekkel vezetéket, csatlakozót, alkatrészt, kisebb panelt vagy apró munkadarabot tarthat. Akkor hasznos, ha sokféle, változó alakú dolgot kell megtartani, nem feltétlenül egy teljes panelt.

• Nyák javításhoz: paneltartó vagy állítható nyáktartó jobb választás.
• Vezetékek összeforrasztásához: harmadik kéz / krokodilcsipeszes tartó praktikusabb.
• Apró alkatrészekhez: csipeszes vagy nagyítós forrasztási segéd hasznos lehet.
• Vegyes barkács munkához: univerzális állítható tartó lehet kényelmes.

Miért fontos, hogy ne mozduljon el a munkadarab?

Forrasztás közben a kötés akkor lesz igazán jó, ha az ón megfelelően megolvad, benedvesíti a felületet, majd nyugodtan megszilárdul. Ha a munkadarab hűlés közben elmozdul, a kötés matt, repedezett vagy mechanikailag gyengébb lehet. Ezt a hibát sokszor hidegforrasztásként vagy bizonytalan kötésként érzékeljük.

A stabil tartás különösen fontos csatlakozóknál, vezetékeknél, kis panelpontoknál és olyan helyeken, ahol a forrasztási pont mechanikai terhelést is kap. Egy paneltartó nem csak kényelmesebbé teszi a munkát, hanem a kész kötés minőségét is javíthatja.

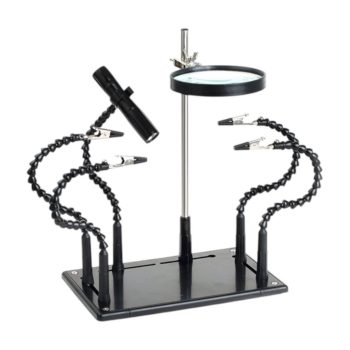

Nagyítóval kombinált paneltartó

A nagyítós forrasztási segéd akkor hasznos, ha apró alkatrészekkel, vékony vezetősávokkal, kis forrasztási pontokkal vagy SMD elemekkel dolgozol. A nagyítás segít pontosabban látni, hova kerül az ón, nem alakult-e ki ónhíd, és megfelelően nedvesítette-e a forrasz a felületet.

Ez főleg kezdőknél és finomabb javításoknál nagy segítség. Nem kell feltétlenül mikroszkópos szintre gondolni: már egy egyszerű nagyítós tartó is sokkal áttekinthetőbbé teheti az apró munkát.

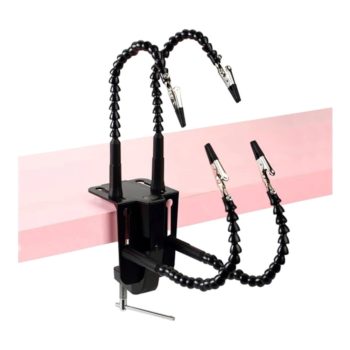

Krokodilcsipeszes forrasztási segéd

A krokodilcsipeszes tartó vagy harmadik kéz vezetékek, csatlakozók, ellenállások, kisebb alkatrészek és apró munkadarabok megtartására használható. Előnye, hogy gyorsan beállítható és sokféle alakú tárgyhoz igazítható.

Vezetékvég ónozásánál, két vezeték összeforrasztásánál vagy csatlakozó beforrasztásánál különösen praktikus. Fontos viszont, hogy a csipesz ne sértse meg a munkadarabot, és ne húzza el a forrasztási pontot hűlés közben.

Pákatartóval kombinált segédeszközök

Egyes forrasztási segédek pákatartóval, szivacstartóval vagy egyéb kiegészítővel is rendelkezhetnek. Ez akkor jó, ha kis helyen szeretnél rendezettebb munkaállomást kialakítani, ahol a páka, a munkadarab és a segédeszközök nem zavarják egymást.

A stabil pákatartó biztonsági szempontból is fontos, mert a forró pákahegy ne érjen kábelhez, műanyaghoz, papírhoz vagy más éghető felülethez. Ha egy tartó több funkciót is összevon, kezdő vagy hobbi felhasználásra kifejezetten praktikus lehet.

Forrasztási segéd SMD munkához

SMD alkatrészeknél a méret miatt különösen fontos a stabilitás és a jó láthatóság. Egy apró alkatrész könnyen elmozdul, a forró levegő vagy a pákahegy is eltolhatja, és a túl sok ón gyorsan hidat képezhet a lábak között.

Ehhez a munkához hasznos lehet a paneltartó, antisztatikus csipesz, nagyító, finom pákahegy és szükség esetén folyasztószer együtt. A paneltartó önmagában nem old meg mindent, de stabil alapot ad a pontosabb munkához.

Forrasztási segéd modellezéshez és barkácshoz

A paneltartó és a harmadik kéz nem csak elektronikai javításhoz használható. Modellépítésnél, apró mechanikai szerelésnél, vezetékek pozicionálásánál, hőre zsugorodó cső melegítésénél vagy kisebb ragasztási / javítási feladatoknál is jól jöhet.

A lényeg ugyanaz: a munkadarabot stabilan kell tartani, miközben mindkét kéz szabad marad a szerszám és az anyag kezelésére.

Mikor nem elég egy paneltartó?

Vannak helyzetek, amikor a paneltartó önmagában kevés. Ha a forrasztási pont nagyon kicsi, nagyítás vagy jobb megvilágítás is kellhet. Ha a pákahegy koszos, a tartó nem fogja megoldani a rossz hőátadást. Ha az ón nem terül, folyasztószerre vagy felülettisztításra lehet szükség. Ha régi forrasztást kell eltávolítani, ónszívó vagy kiforrasztási eszköz kell.

• Rossz hőátadásnál: pákahegy, hőfok vagy fűtőteljesítmény ellenőrzése kell.
• Rossz ónterülésnél: folyasztószer és tisztább felület segíthet.
• Apró munkánál: nagyító vagy fejpántos nagyító is szükséges lehet.
• Régi forrasz eltávolításához: ónszívó kell.
• ESD érzékeny alkatrészeknél: antisztatikus csipesz és ESD környezet ajánlott.

Mit érdemes paneltartó mellé venni?

Ha valaki paneltartót vásárol, általában más forrasztási segédeszközök is hasznosak lehetnek. Ezek együtt adják azt a kényelmesebb munkakörnyezetet, ahol kevesebb a kapkodás és kisebb a hibázás esélye.

• Forrasztóón: a kötés elkészítéséhez szükséges fogyóanyag.
• Folyasztószer: jobb ónterüléshez és tisztább kötéshez.
• Ónszívó: hibás kötés vagy régi forrasz eltávolításához.
• Antisztatikus csipesz: apró és érzékeny alkatrészek kezeléséhez.

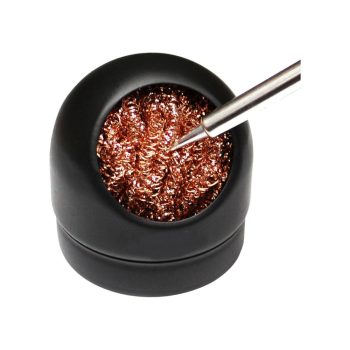

• Pákatisztító: pákahegy tisztításához és karbantartásához.
• Nagyító: apró forrasztási pontok ellenőrzéséhez.
• Hőálló alátét: rendezettebb és biztonságosabb munkafelülethez.

Fontos választási szempontok

Paneltartó vagy forrasztási segéd választásakor azt érdemes nézni, milyen munkadarabot kell tartani, mennyire kell állíthatónak lennie, kell-e nagyító vagy pákatartó, és mennyi hely van az asztalon.

• Munkadarab típusa: nyák, vezeték, csatlakozó, apró alkatrész vagy vegyes barkács elem?
• Befogható méret: a tartó illeszkedjen a gyakran használt panelméretekhez.
• Stabilitás: ne billegjen, ne csússzon el forrasztás közben.
• Állíthatóság: legyen kényelmesen dönthető, forgatható vagy pozicionálható.
• Megfogás módja: sín, rugós tartó, csipesz vagy krokodilcsipesz?
• Nagyítás: apró munkához nagyítós kivitel előnyös lehet.
• Világítás: finom munkánál sokat javíthat a láthatóságon.
• Pákatartó: kompakt munkaállomáshoz hasznos extra lehet.
• Anyag és hőállóság: forrasztás közelében fontos, hogy ne sérüljön könnyen.

Mire figyelj használatkor?

• Ne fogasd túl erősen a panelt: a nyák sérülhet vagy elgörbülhet.
• Stabil alapra tedd: billegő tartónál a forrasztás pontatlan lesz.
• A krokodilcsipesz ne sértse a vezetéket: finom alkatrészeknél óvatosan rögzíts.
• Ne érjen a forró páka műanyag részhez: a tartó vagy vezeték sérülhet.
• Forrasztás közben ne mozgasd a kötést: várd meg, amíg az ón megszilárdul.
• Apró alkatrésznél használj csipeszt: kézzel nehéz pontosan tartani.
• Dolgozz jó megvilágítás mellett: így hamarabb észreveszed az ónhidat vagy hibás kötést.
• ESD érzékeny alkatrészeknél figyelj az antisztatikus környezetre: a tartó csak mechanikai segítség, nem teljes ESD védelem.

Összegző záró blokk

A paneltartók és forrasztási segédek a stabilabb, pontosabb és kényelmesebb forrasztási munka alap kiegészítői. Segítenek megtartani a nyákot, vezetéket, csatlakozót vagy apró alkatrészt, miközben a felhasználó szabadon dolgozhat a pákával és a forrasztóónnal. Paneljavításhoz állítható nyáktartó, vezetékekhez és kisebb munkadarabokhoz krokodilcsipeszes harmadik kéz, apró részletekhez nagyítós kivitel lehet praktikus. Ha gyakran forrasztasz, egy jó paneltartó nem extra luxus, hanem hibamegelőző és munkakönnyítő eszköz.
