Mit jelent a CAT II, CAT III, CAT IV besorolás multimétereknél és lakatfogóknál?

A meromuszerek.hu kínálatában böngészve sok műszer adatlapján találkozhatsz ilyen jelölésekkel: CAT II 600 V, CAT III 1000 V, CAT IV 600 V. Első ránézésre ez könnyen tűnhet egyszerű szakzsargonnak, valójában azonban ezek a jelölések azt mutatják meg, hogy a műszer milyen környezetben és milyen biztonsági tartalékkal használható.

Nemcsak az a kérdés, hogy egy műszer „mér-e 1000 V-ig”, hanem az is, hogy mi történik vele egy hirtelen fellépő túlfeszültség, zárlat, kapcsolási impulzus vagy akár közeli villámhatás esetén. Egy megfelelő kategóriájú multiméter vagy lakatfogó ilyenkor nemcsak pontos mérésre képes, hanem a kezelő biztonságát is védi.

Ebben a cikkben végigvesszük:

• mit jelent a CAT I–IV besorolás,
• hogyan kapcsolódnak a IEC / EN 61010 szabványokhoz,
• hogyan kell értelmezni a műszerre írt jelöléseket,
• milyen kategóriát érdemes választani különböző feladatokhoz,
• és milyen hibákból lehet komoly, akár életveszélyes helyzet.

Alapfogalmak: túlfeszültségi kategória és az IEC 61010 szabvány

A CAT besorolás (overvoltage category, túlfeszültségi kategória) azt határozza meg, hogy a műszer egy adott villamos környezetben mekkora impulzus jellegű túlfeszültséget képes biztonságosan elviselni. A villamos hálózat ugyanis nem tökéletesen „nyugodt”: kapcsolások, motorindítások, nagy terhelések ki- és bekapcsolása, valamint villámtevékenység hatására rövid idejű, de nagy energiájú feszültséglökések jelenhetnek meg.

Ezeket a helyzeteket a IEC 61010 szabványcsalád kezeli. Egyszerűsítve:

• IEC / EN 61010-1: az általános biztonsági követelményeket írja le mérő-, vezérlő- és laborberendezésekre,
• IEC / EN 61010-2-030: a mérőáramkörökre vonatkozó speciális követelményeket részletezi.

Ha egy műszeren azt látod, hogy CAT III 600 V és mellette szerepelnek ezek a szabványhivatkozások, az azt jelenti, hogy a készüléket az adott felhasználási környezethez tartozó biztonsági követelmények szerint tervezték és vizsgálták.

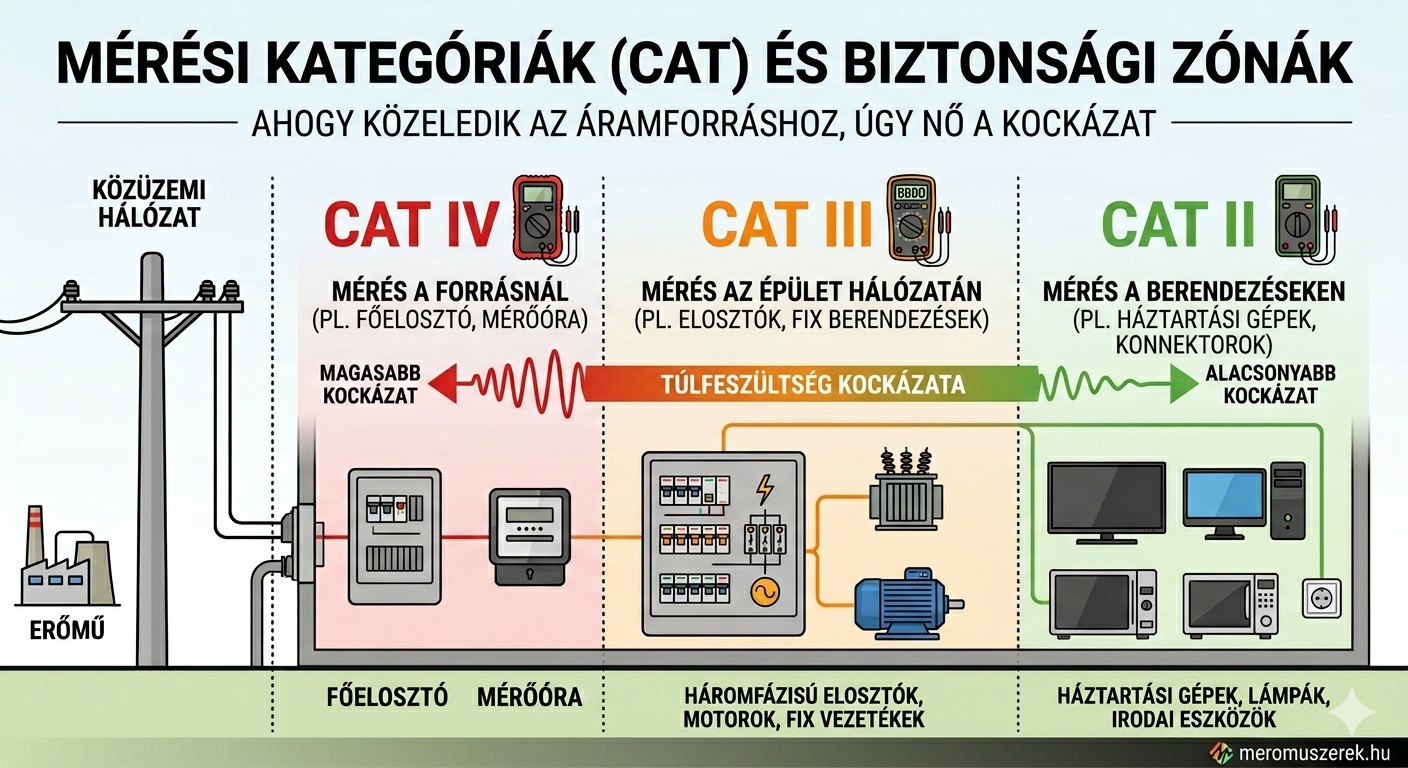

A CAT kategóriák részletesen

A CAT számértéke nem egyszerű „jobb–rosszabb” sorrendet jelent. Azt mutatja meg, hogy a műszer mennyire van közel a hálózat forrásoldalához, vagyis mekkora energiájú túlfeszültségekkel kell számolni.

CAT I – Védett, kisenergiás elektronikai környezet

A CAT I kategória olyan áramkörökre vonatkozik, amelyek már több lépcsőben leválasztottak a hálózattól, és alapvetően kisenergiás elektronikai környezetnek számítanak.

Tipikus példák:

• NYÁK-lapok, elektronikai panelek vizsgálata,
• laboratóriumi tápegységek szekunder oldala,
• kisfeszültségű vezérlőelektronika, modulok, készülékbelsők.

Ezekre a feladatokra egy egyszerűbb elektronikai célú multiméter is megfelelő lehet, de közvetlen hálózati mérésekhez ez a kategória nem való.

CAT II – Konnektorok és közvetlenül csatlakozó fogyasztók

A CAT II kategória már a hálózathoz közvetlenül csatlakozó fogyasztók világát fedi le. Ide tartoznak a tipikus háztartási és irodai csatlakozási pontok.

Tipikus felhasználás:

• fali konnektorok ellenőrzése,
• háztartási készülékek csatlakozási pontjai,
• hosszabbítók, elosztók, csatlakozóvezetékek vizsgálata.

Ha főként otthoni, általános villamossági ellenőrzésekre keresel műszert, egy jó minőségű digitális multiméter CAT II vagy magasabb besorolással már jó kiindulási alap lehet.

CAT III – Elosztók, fix vezetékezés, épületvillamosság

A CAT III kategória az épületen belüli fix telepítésű villamos rendszerhez kapcsolódik. Itt már nagyobb energiájú impulzusokkal kell számolni, ezért a műszerrel szembeni biztonsági elvárások is magasabbak.

Tipikus alkalmazás:

• lakáselosztó, biztosítéktábla, kiselosztó,
• ipari elosztószekrények,
• fixen telepített gépek és berendezések csatlakozási pontjai,
• megszakítók, sorkapcsok, vezérlőszekrények környezete.

Ha rendszeresen dolgozol elosztóknál vagy villamos szekrényekben, akkor jellemzően minimum CAT III kategóriában érdemes gondolkodni, akár multiméter, akár lakatfogó vásárlásáról van szó.

CAT IV – Mérőhely, főelosztó, belépési pont

A CAT IV kategória a hálózat legkeményebb környezetére vonatkozik, vagyis a forrásoldalhoz legközelebbi pontokra. Itt a túlfeszültségi impulzusok energiája a legnagyobb lehet.

Ide sorolható például:

• a mérőhely, villanyóra környezete,
• az épület főelosztója,
• kültéri elosztók és belépési pontok,
• egyes nagyobb energiájú ipari és speciális rendszerek.

Ezekre a feladatokra jellemzően CAT IV kategóriájú műszer ajánlott, különösen akkor, ha a munkakörnyezetben nagyobb zárlati teljesítmény vagy kültéri hálózati hatás is jelen lehet.

Mit jelent pontosan például az, hogy CAT III 600 V?

Amikor egy műszeren azt látod, hogy CAT III 600 V, az két dolgot jelent egyszerre:

1. CAT III: elosztói, fix vezetékezési környezetben használható,
2. 600 V: ebben a kategóriában legfeljebb 600 V névleges feszültségszintig minősített.

Ez azért fontos, mert a biztonságot nem csak a ráírt feszültségérték határozza meg. Egy CAT III 600 V műszer például sok esetben biztonságosabb választás elosztószekrényhez, mint egy CAT II 1000 V modell. A kategória azt mutatja meg, hogy a műszer milyen impulzusterhelésre lett felkészítve.

Mire figyelj még az adatlapokon?

A CAT jelölés mellett több más műszaki és biztonsági adat is árulkodó lehet:

• IEC / EN 61010 szabványhivatkozások – komolyabb biztonsági háttérre utalnak,
• dupla szigetelés – különösen hasznos hordozható kéziműszereknél,
• IP védettség – porosabb, nedvesebb vagy ipari környezetben fontos lehet,
• biztosított árammérő bemenet – főleg akkor lényeges, ha gyakran mérsz áramot,
• mérővezetékek minősítése – a zsinórnak is tudnia kell a szükséges CAT szintet.

Érdemes nemcsak a műszerre, hanem a gyári mérővezetékekre és tartozékokra is figyelni, mert a teljes mérőlánc biztonsága együtt számít.

Multimétereknél mit jelent ez a gyakorlatban?

Egy belépő szintű multiméter sokszor kiváló elektronikai vagy alap ellenőrzési feladatokra, de attól még nem feltétlenül való elosztószekrénybe vagy főelosztó közelébe. A komolyabb multiméterek ára részben azért magasabb, mert a belső felépítésük, szigetelésük, biztosítékolásuk és általános védelmi kialakításuk is magasabb biztonsági szintet céloz.

Ha a műszer főként hobbi, elektronikai vagy alacsonyabb kockázatú általános mérésekre kell, lehet, hogy nincs szükséged a legmagasabb kategóriára. Ha viszont villanyszerelési, karbantartási vagy ipari környezetben dolgozol, akkor a CAT besorolást nem érdemes félvállról venni.

Lakatfogóknál miért ennyire fontos a CAT kategória?

A lakatfogók tipikusan olyan környezetekben kerülnek elő, ahol nagyobb áramok, sűrűbb vezetékezés és komolyabb zárlati energia lehet jelen. Ez önmagában magasabb kockázatot jelent.

Tipikus felhasználási helyek:

• elosztószekrények,
• motorok, gépek tápvezetékei,
• ipari tápkábelek,
• karbantartási és hibakeresési feladatok.

Itt különösen fontos, hogy a lakatfogó ne csak mérési tartományban legyen megfelelő, hanem biztonsági kategóriában is passzoljon a valós környezethez.

Milyen CAT szintet válassz? – Gyors iránymutatás

Fontos tudni, hogy a feszültségérték (pl. 600 V) és a CAT kategória együtt értelmezendő. Egy CAT III 600 V műszer sokkal magasabb tranziens túlfeszültséget bír ki, mint egy CAT II 1000 V eszköz.

Vigyázat: A mérővezeték is számít!
Sokan elfelejtik, hogy a mérőműszer csak annyira biztonságos, amennyire a hozzá használt mérőzsinór. Ha egy CAT IV-es műszerre CAT II-es zsinórt csatlakoztatunk, a rendszerünk biztonsági szintje CAT II-re csökken. Webshopunkban minden műszerhez a gyári, minősített tartozékokat mellékeljük.

Gyakori félreértések

„Ha 1000 V van ráírva, mindenre jó”

Nem. A feszültségérték önmagában kevés. A környezethez illő CAT kategória legalább ilyen fontos.

„Egy olcsó multiméter is jó, ha csak óvatosan használom”

Egy hirtelen túlfeszültség vagy zárlati esemény nem attól lesz veszélyes, hogy mennyire vagy óvatos, hanem attól, hogy a műszer mennyire van felkészítve rá. A megfelelő kategória itt valódi biztonsági tényező.

„Bármilyen mérőzsinór jó, csak csatlakozzon”

Nem. A mérővezetéknek is illeszkednie kell a műszer és a felhasználási környezet biztonsági szintjéhez. Egy gyenge vagy nem megfelelő minősítésű zsinór leronthatja a teljes rendszer biztonságát.

Mire figyelj vásárláskor a meromuszerek.hu-n?

Ha műszert választasz, érdemes végiggondolni:

1. Hol fogod használni?
   Elektronikai asztalon, otthoni ellenőrzésekhez, elosztóknál vagy ipari környezetben?
2. Mekkora biztonsági tartalék kell?
   Ha várhatóan később komolyabb feladatokra is használnád, érdemes lehet magasabb kategóriát választani.
3. Megvannak a szabványhivatkozások?
   Ezek sokat elárulnak a műszer tervezési szintjéről.
4. Milyen tartozékok járnak hozzá?
   Mérővezeték, biztosított bemenet, kialakítás, mechanikai védelem – ezek mind számítanak.

Kiindulásként érdemes megnézni a villamossági és elektronikai mérőműszerek fő kategóriáját, illetve azon belül a multimétereket és a lakatfogókat.

A CAT II, CAT III és CAT IV jelölések nem dísznek vannak a műszereken, és nem is puszta marketingcímkék. Ezek a besorolások azt mutatják meg, hogy a műszer milyen villamos környezetben, milyen túlfeszültségi igénybevétel mellett használható biztonságosan. Ez a gyakorlatban sokkal többet számít, mint az, hogy önmagában milyen magas feszültségérték szerepel a készülékházon vagy az adatlapban.

Röviden:

• a CAT I inkább védett elektronikai környezethez való,
• a CAT II tipikusan konnektorokhoz és közvetlenül csatlakozó fogyasztókhoz megfelelő,
• a CAT III már elosztókhoz, fix vezetékezéshez és komolyabb villamossági munkákhoz ajánlott,
• a CAT IV pedig a hálózat forrásoldalához, mérőhelyhez és főelosztóhoz közeli környezetre való.

Multiméter vagy lakatfogó választásakor ezért érdemes nemcsak a funkciókat, a kijelzőt vagy az árat nézni, hanem azt is, hogy a műszer valóban ahhoz a munkához készült-e, amire használni szeretnéd. Egy jól megválasztott CAT besorolás nemcsak kényelmi vagy szakmai kérdés, hanem nagyon konkrét biztonsági szempont is.

Ha főként elektronikával foglalkozol, lehet, hogy egy egyszerűbb modell is elég. Ha viszont elosztóknál, gépeknél, ipari környezetben vagy mérőhely közelében dolgozol, akkor már kifejezetten fontos, hogy a műszer és a mérővezeték is a megfelelő kategóriába tartozzon.

Vásárlás előtt érdemes mindig átnézni a termék adatlapját, különösen a CAT besorolást, a szabványhivatkozásokat, a mérővezetékek minősítését és a biztosított bemeneteket. Ezek együtt mutatják meg, mennyire komoly biztonsági tartalom van a műszerben.

Ha pedig biztosra mennél, nézd át a multiméterek és lakatfogók kínálatát, és mindig a tervezett felhasználási környezethez válassz műszert – ne csak a mérési tartomány alapján.
