Optikai szintező bemutatása és használata

Mi az az optikai szintező?

Az optikai szintező egy precíziós mérőműszer, amelynek fő feladata egy vízszintes látósík létrehozása. Egyszerűbben fogalmazva: a műszer távcsövén keresztül egy olyan vízszintes irányt látunk, amelyhez képest meg tudjuk mérni, hogy a terep különböző pontjai magasabban vagy alacsonyabban helyezkednek-e el.

Az optikai szintezőt jellemzően háromlábú műszerállványra helyezzük, majd egy szintezőléc segítségével olvassuk le a különböző pontokhoz tartozó magassági értékeket. A műszer önmagában tehát nem „mondja meg” egy pont magasságát, hanem egy leolvasási rendszeren keresztül segít kiszámítani a pontok közötti szintkülönbséget.

A módszer lényege nagyon egyszerű: ha ugyanabból a vízszintes látósíkból nézünk rá két különböző ponton álló lécre, akkor a két leolvasás különbségéből megkapjuk a két pont közötti magasságkülönbséget.

Mire használható az optikai szintező?

Az optikai szintező felhasználási területe elég széles. Nem csak földmérők használják, hanem kivitelezők, kőművesek, útépítők, kertépítők, vízépítéssel foglalkozó szakemberek és olyan műszaki szakemberek is, akiknek pontos magassági viszonyokat kell meghatározniuk.

Tipikus felhasználási területek:

• Alapozási munkák: sávalapok, lemezalapok, betonozási szintek ellenőrzése.
• Épületszintek meghatározása: padlószint, járdaszint, lábazati szint, födémszint ellenőrzése.
• Tereprendezés: feltöltések, bevágások, lejtések és szintkülönbségek meghatározása.
• Út- és járdaépítés: burkolati szintek, hossz- és keresztirányú lejtések ellenőrzése.
• Vízelvezetés: árkok, csatornák, folyókák, esővíz-elvezető rendszerek lejtésének kialakítása.
• Kertépítés: támfalak, teraszok, térburkolatok és füvesített területek szintezése.
• Mezőgazdasági vagy telephelyi munkák: területek lejtésének, vízállásának vagy feltöltési igényének meghatározása.

Az optikai szintező tehát akkor hasznos, amikor nem elég „ránézésre” vagy vízmértékkel nagyjából beállítani valamit, hanem valóban pontos magassági adatokat szeretnénk kapni.

Hogyan működik az optikai szintező?

Az optikai szintező lelke egy távcső, amelyen keresztül a kezelő a szintezőlécet figyeli. A távcsőben egy szálkereszt látható. A szálkereszt középső vízszintes vonala szolgál a magassági leolvasáshoz.

A műszer célja az, hogy ez a vízszintes szál egy pontosan vízszintes látósíkot jelöljön ki. Ezt a vízszintes síkot nevezzük műszerhorizontnak. Ha a műszer megfelelően be van állítva, akkor a középső vízszintes szál mindig ugyanahhoz a vízszintes síkhoz viszonyítva mutatja a szintezőléc értékét.

A modern optikai szintezőkben található egy nagyon fontos alkatrész: a kompenzátor. Ez egy belső, finom mechanikai-optikai egység, amely kisebb dőlés esetén automatikusan korrigálja a látósugarat. Vagyis nem kell a műszert mikrométeres pontossággal kézzel vízszintbe állítani, elég a szelencés libellával nagyjából beszintezni, a kompenzátor pedig elvégzi a finom korrekciót.

Ha óvatosan megmozgatod a műszert, és halk zörgést hallasz belőle, az sok esetben teljesen normális. Ez általában a kompenzátor belső, ingaszerűen felfüggesztett része. Természetesen a műszert ettől még óvni kell az ütésektől, mert a kompenzátor érzékeny alkatrész.

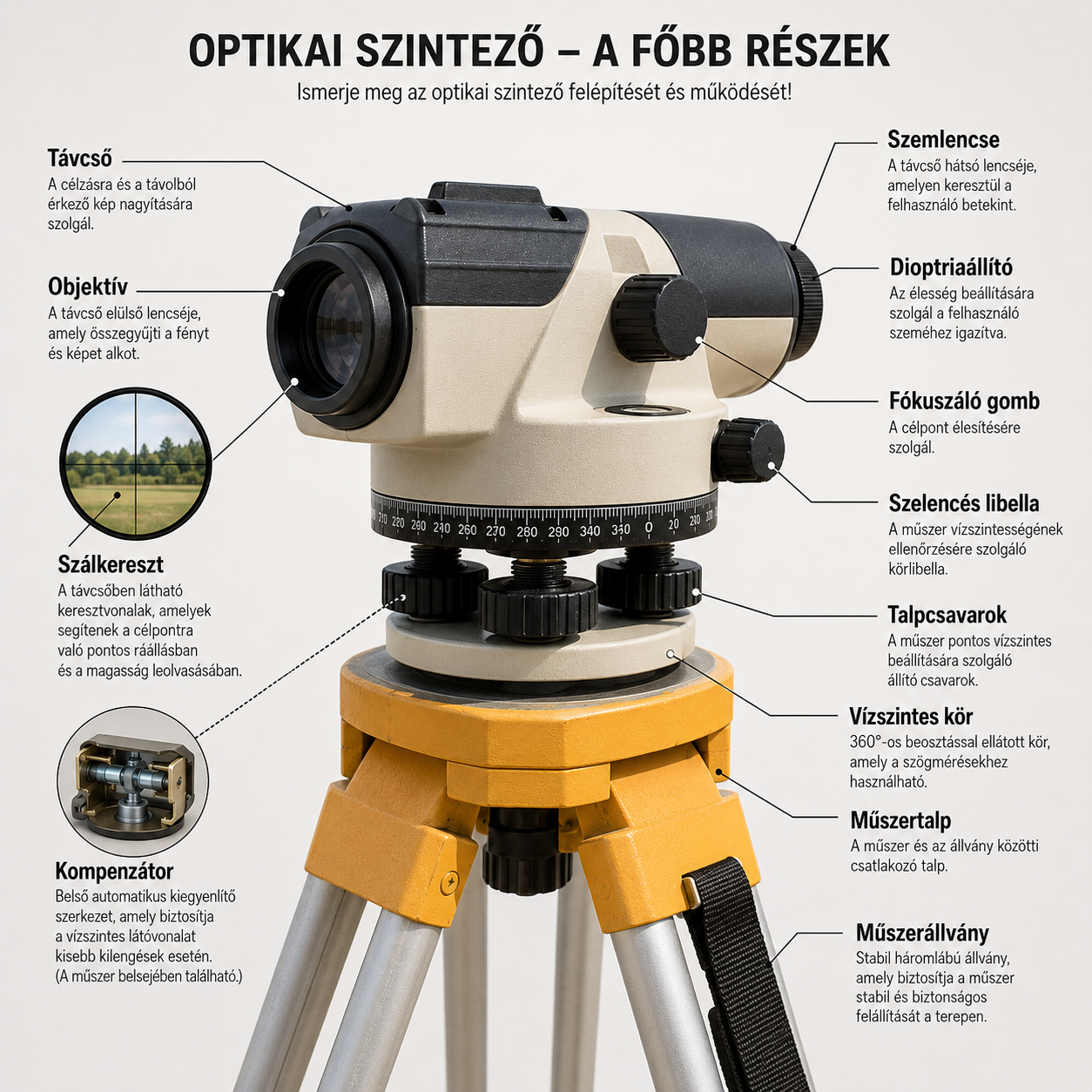

Az optikai szintező fő részei

Ahhoz, hogy magabiztosan használd a műszert, érdemes ismerni a főbb részeit és azok szerepét.

Távcső

A távcsőn keresztül nézzük a szintezőlécet. A legtöbb optikai szintező 20x, 24x, 26x, 28x vagy 32x nagyítású távcsővel rendelkezik. A nagyítás azt mutatja meg, hogy a műszer hányszorosára nagyítja a távoli képet. Egy 32x-es szintező például nagyobb távolságon is könnyebben olvasható képet adhat, mint egy kisebb nagyítású modell.

Objektív

Az objektív a távcső elülső lencséje. Ezen keresztül érkezik be a fény a műszerbe. Az objektív minősége nagyban befolyásolja a kép tisztaságát, kontrasztját és a leolvasás kényelmét.

Szemlencse és dioptriaállító

A szemlencse az a rész, amelybe belenézünk. A dioptriaállító gyűrű segítségével a szálkeresztet a saját szemünkhöz tudjuk élesíteni. Ez fontos lépés, mert ha a szálkereszt nem éles, a leolvasás bizonytalan lesz, és parallaxishiba is jelentkezhet.

Fókuszáló gomb

A fókuszáló gombbal a szintezőléc képét állítjuk élesre. Fontos, hogy először mindig a szálkeresztet állítsuk élesre a dioptriaállítóval, és csak utána fókuszáljunk rá a lécre.

Szálkereszt

A szálkereszt a távcsőben látható vonalrendszer. A középső vízszintes szál szolgál a magassági leolvasáshoz. A függőleges szál segíti a léc pontos irányzását. Sok műszerben a középső szál felett és alatt további rövidebb vízszintes szálak is találhatók, ezek a stadiaszálak, amelyekkel közelítő távolságmérés végezhető.

Szelencés libella

A szelencés libella egy kis, kör alakú vízmérték a műszeren. Ebben egy buborék látható, amelyet a talpcsavarok segítségével a középső jelölésbe kell állítani. Ez a műszer durva vízszintezésére szolgál.

Talpcsavarok

A talpcsavarokkal a műszert vízszintbe lehet állítani. Általában három darab található belőlük. Ezekkel mozgatjuk a szelencés libella buborékját középre.

Kompenzátor

A kompenzátor a műszer automatikus vízszintbe állító rendszere. Ha a műszer a megengedett tartományon belül van beállítva, a kompenzátor finoman korrigálja a látósugarat. Ha viszont a műszer túl ferdén áll, a kompenzátor már nem tud helyesen működni, ezért a buborék középre állítása nem kihagyható lépés.

Vízszintes kör

Sok optikai szintezőn található fokbeosztásos vízszintes kör. Ez nem pontos szögmérésre való, mint egy teodolit vagy mérőállomás esetében, de egyszerű irányok, hozzávetőleges szögek és ismételt irányzások esetén hasznos lehet.

Fontos alapfogalmak kezdőknek

Az optikai szintezésnél több olyan szakkifejezéssel találkozhatsz, amelyek elsőre száraznak tűnnek, de ha megérted őket, sokkal átláthatóbb lesz az egész mérési folyamat.

Szintezés

A szintezés olyan mérési eljárás, amelynek célja pontok közötti magasságkülönbségek meghatározása. Az optikai szintezésnél ezt egy vízszintes látósík és egy szintezőléc segítségével végezzük.

Magasságkülönbség

A magasságkülönbség két pont függőleges irányú eltérése. Ha az egyik pont magasabban van, mint a másik, akkor pozitív vagy negatív előjellel fejezhetjük ki a különbséget attól függően, melyik pontból indulunk ki.

Alappont

Az alappont egy ismert vagy kiindulási magassággal rendelkező pont. Ez lehet hivatalos magassági pont, kitűzött referencia vagy egy munkaterületen belül kijelölt viszonyítási pont. Ha nincs szükség abszolút tengerszint feletti magasságra, akkor gyakran egy tetszőleges pontot nevezünk ki 0,000 m vagy például 100,000 m magasságúnak.

Hátraolvasás

A hátraolvasás az ismert magasságú pontra helyezett szintezőlécen végzett leolvasás. Jele gyakran H. Ebből számítjuk ki a műszerhorizontot.

Előreolvasás

Az előreolvasás az ismeretlen vagy meghatározandó magasságú pontra helyezett szintezőlécen végzett leolvasás. Jele gyakran E. A műszerhorizontból kivonva megkapjuk az adott pont magasságát.

Közbenső leolvasás

Közbenső leolvasásnak nevezzük azokat a méréseket, amelyeket ugyanabból a műszerállásból több további pontra végzünk. Például ha egy tereprész több pontjának magasságát szeretnénk meghatározni, akkor a hátraolvasás után több közbenső pontot is leolvashatunk.

Műszerhorizont

A műszerhorizont a távcső vízszintes látósugarának magassága. Ha ismerjük a kiindulási pont magasságát, és ehhez hozzáadjuk a hátraolvasás értékét, megkapjuk a műszerhorizontot. Ebből az értékből vonjuk ki az előreolvasásokat.

Stadiaszál

A stadiaszálak a szálkereszt felső és alsó rövidebb vízszintes vonalai. Ezek segítségével közelítő távolságot lehet mérni a műszer és a szintezőléc között. A módszer nem helyettesít egy távmérőt, de egyszerű ellenőrzésekhez hasznos lehet.

Parallaxis

A parallaxis olyan leolvasási hiba, amely akkor jelentkezik, ha a szálkereszt és a léc képe nem ugyanabban a fókuszsíkban látszik. Ilyenkor ha a szemedet kicsit elmozdítod a szemlencse mögött, úgy tűnhet, mintha a szálkereszt elmozdulna a lécen. Ez pontatlan leolvasást okozhat. A helyes dioptriaállítás és fókuszálás segít elkerülni.

Kompenzátor működési tartomány

A kompenzátor csak bizonyos dőléstartományon belül tud helyesen korrigálni. Ha a műszer túlságosan ferde, a kompenzátor nem képes pontosan vízszintes látósugarat biztosítani. Ezért kell a szelencés libellát mindig gondosan középre állítani.

Optikai szintező felállítása lépésről lépésre

A mérés pontossága nagy részben azon múlik, hogyan állítod fel a műszert. Egy drága és pontos szintező is rossz eredményt adhat, ha instabil állványra kerül, nincs rendesen beszintezve, vagy a leolvasás előtt nincs megfelelően fókuszálva.

1. Az állvány stabil elhelyezése

Először állítsd fel a háromlábú műszerállványt. A lábakat úgy nyisd szét, hogy az állvány stabilan álljon, a fejrész pedig nagyjából vízszintes legyen. Nem kell tökéletesen vízszintesnek lennie, de minél jobban sikerül elsőre beállítani, annál könnyebb lesz a műszer finom vízszintezése.

Puha talajon nyomd be az állvány lábait a földbe. A legtöbb állvány lábán van egy kis taposófelület vagy sarkantyú, erre rá lehet lépni. Kemény felületen, például betonon vagy aszfalton arra figyelj, hogy a lábak ne tudjanak elcsúszni. Ilyenkor érdemes szélesebbre nyitni az állványt, vagy olyan helyet választani, ahol a lábak biztosan meg tudnak támaszkodni.

Fontos, hogy az állvány ne billegjen. Ha a műszer mérés közben akár csak kis mértékben is elmozdul, az már hibát okozhat.

2. A műszer rögzítése

Helyezd az optikai szintezőt az állvány fejére, majd alulról húzd meg a központi rögzítőcsavart. A csavart ne kell túlzott erővel meghúzni, de legyen elég stabil ahhoz, hogy a műszer ne tudjon elfordulni vagy elmozdulni az állványon.

Érdemes már ekkor úgy elhelyezni a műszert, hogy kényelmes testtartással tudj belenézni. A túl alacsony vagy túl magas állvány hosszabb mérésnél kényelmetlen, és a figyelmet is rontja.

3. A szelencés libella beállítása

A következő lépés a műszer durva vízszintezése. Nézd meg a szelencés libellát, és a három talpcsavar segítségével állítsd a buborékot a középső körbe.

A gyors módszer a következő: két talpcsavart fogj meg egyszerre, és tekerd őket egymással ellentétes irányba. Ezzel a buborékot az egyik irányban tudod mozgatni. Ezután a harmadik csavarral hozd be pontosan középre. Kis gyakorlással ez néhány másodperc alatt rutinszerűen megy.

A buboréknak mérés közben is középen kell maradnia. Ha elfordítod a műszert egy másik irányba, és azt látod, hogy a buborék nagyon elmászik, ellenőrizd újra a beállítást.

4. A szálkereszt élesítése

A távcsőbe nézve először ne a szintezőlécet keresd, hanem a szálkeresztet állítsd élesre. Ehhez fordítsd a műszert világos, semleges felület felé, például az ég vagy egy világos fal irányába, majd a szemlencsénél lévő dioptriaállító gyűrűt addig tekerd, amíg a szálkereszt élesen nem látszik.

Ez személyenként eltérő lehet, ezért ha többen használjátok ugyanazt a műszert, mindenkinek saját szeméhez kell állítania a dioptriát.

5. A szintezőléc képének fókuszálása

Miután a szálkereszt éles, irányozz rá a szintezőlécere, és a fókuszáló gombbal állítsd élesre a léc képét. Akkor jó a beállítás, ha a léc beosztása és a szálkereszt is egyszerre élesen látszik.

Ha a szemed kicsit elmozdítod, és azt látod, hogy a szálkereszt „úszkál” a léc beosztásán, akkor valószínűleg parallaxis van. Ilyenkor újra kell állítani a dioptriát és a fókuszt.

A szintezőléc helyes tartása

A szintezőléc legalább olyan fontos része a mérésnek, mint maga a műszer. Ha a lécet rosszul tartják, a leolvasás pontatlan lesz, akkor is, ha a műszer tökéletesen be van állítva.

A lécet mindig függőlegesen kell tartani. Sok szintezőlécen található beépített kis libella, amely segít a függőleges helyzet ellenőrzésében. Ha nincs ilyen, akkor a lécet tartó személynek különösen figyelnie kell a stabil, egyenes tartásra.

Gyakori módszer a léc finom előre-hátra billegetése. A műszerkezelő közben figyeli a leolvasást. A legkisebb leolvasott érték lesz a helyes, mert akkor állt a léc a legközelebb a függőleges helyzethez.

A léc talpát mindig pontosan arra a pontra kell helyezni, amelynek a magasságát mérni akarjuk. Ha a léc talpa nem a kijelölt ponton áll, vagy puha talajba belesüllyed, az szintén hibát okoz.

Hogyan kell leolvasni a szintezőlécet?

A szintezőléc leolvasása elsőre szokatlan lehet, főleg az úgynevezett E-beosztás miatt. Néhány mérés után viszont gyorsan érthetővé válik a logikája.

A lécen általában piros, fekete és fehér jelölések láthatók. A nagyobb egységek decimétereket, a kisebb sávok centimétereket jelölnek. A leolvasást a távcső középső vízszintes szálánál kell végezni.

Az E-beosztás logikája

Az E-beosztás nevét onnan kapta, hogy a lécen látható blokkok sokszor E betűhöz hasonló formát alkotnak. Egy-egy ilyen blokk jellemzően 5 centimétert fed le. A színes sávok és a közök centiméteres egységeket adnak.

A leolvasás menete:

1. Először azonosítsd, melyik méteres vagy deciméteres tartományban van a szálkereszt.
2. Ezután nézd meg, hányadik centiméteres jelölésnél metszi a középső szál a lécet.
3. Végül becsüld meg a millimétert, ha a szál nem pontosan egy osztásra esik.

A leolvasott értéket általában méterben, három tizedesjeggyel írjuk fel. Például:

• 1,245 m
• 0,875 m
• 2,032 m

Ugyanezek milliméterben:

• 1245 mm
• 875 mm
• 2032 mm

Fontos, hogy a mértékegységet ne keverjük. Ha a jegyzőkönyvben méterben dolgozunk, akkor minden adatot méterben, azonos formátumban érdemes rögzíteni.

Magasságkülönbség számítása egyszerű példával

Az optikai szintezés egyik legfontosabb képlete nagyon egyszerű:

Magasságkülönbség = hátraolvasás - előreolvasás

Vagy rövidítve:

Δh = H - E

Ahol:

• Δh = magasságkülönbség
• H = hátraolvasás
• E = előreolvasás

Nézzünk egy egyszerű példát.

A kiinduló ponton, vagyis az ismert magasságú ponton a leolvasás 1,250 m. Ez a hátraolvasás. Az új ponton a leolvasás 1,800 m. Ez az előreolvasás.

A számítás:

1,250 m - 1,800 m = -0,550 m

Ez azt jelenti, hogy az új pont 55 cm-rel alacsonyabban van, mint a kiinduló pont. A negatív előjel azért jelenik meg, mert az új ponton nagyobb értéket olvastunk le a lécen. Ez elsőre furcsának tűnhet, de logikus: ha a pont alacsonyabban van, akkor a vízszintes látósík magasabban metszi a lécet, ezért nagyobb számot látunk.

A műszerhorizont módszer

Ha több pont magasságát szeretnénk meghatározni ugyanabból a műszerállásból, nagyon kényelmes a műszerhorizont módszer használata.

A képlet:

Műszerhorizont = ismert pont magassága + hátraolvasás

Ezután minden új pont magassága így számítható:

Pont magassága = műszerhorizont - leolvasás

Példa:

Ha egy mérendő ponton az előreolvasás 1,800 m, akkor:

101,250 m - 1,800 m = 99,450 m

Tehát az adott pont magassága 99,450 m.

Ha több pontot mérünk, a műszerhorizont ugyanaz marad, és csak az egyes leolvasásokat kell kivonni belőle. Ez különösen hasznos terepfelmérésnél, alapozásnál vagy burkolati szintek ellenőrzésénél.

Távolságmérés optikai szintezővel

Sok optikai szintezővel közelítő távolságmérést is lehet végezni a stadiaszálak segítségével. A távcsőben a középső vízszintes szál felett és alatt látható egy-egy rövidebb vízszintes vonal. Ezeket nevezzük stadiaszálaknak.

A módszer lényege, hogy leolvassuk, milyen értéket mutat a felső és az alsó stadiaszál a szintezőlécen. A két érték különbségét megszorozzuk általában 100-zal, és így megkapjuk a műszer és a léc közötti közelítő távolságot.

Példa:

• Felső stadiaszál leolvasása: 1,685 m
• Alsó stadiaszál leolvasása: 1,325 m
• Különbség: 0,360 m
• Távolság: 0,360 × 100 = 36 m

Ez nem olyan pontos, mint egy lézeres távolságmérő vagy mérőállomás, de ellenőrző méréshez, közelítő távolságbecsléshez hasznos lehet.

Mit jelent a pontosság az optikai szintezőknél?

Az optikai szintezőknél a pontosságot gyakran úgy adják meg, hogy hány milliméter eltérés várható 1 km oda-vissza szintezés esetén. Például egy műszer adatlapján szerepelhet ilyen érték:

±2,0 mm / 1 km oda-vissza szintezés

Ez nem azt jelenti, hogy minden egyes mérés pontosan 2 mm-en belül lesz bármilyen körülmények között. Inkább azt jelzi, hogy megfelelő mérési módszerrel, szabályos oda-vissza szintezésnél, adott távolságon belül milyen pontossági osztályba tartozik a műszer.

A gyakorlati pontosságot sok tényező befolyásolja:

• a műszer minősége és állapota,
• a kompenzátor helyes működése,
• az állvány stabilitása,
• a szintezőléc függőleges tartása,
• a leolvasás gyakorlata,
• a légköri viszonyok,
• a mérési távolság,
• a műszer rendszeres ellenőrzése és kalibrálása.

Kezdőként érdemes nem a maximális elméleti pontosságra koncentrálni, hanem arra, hogy a mérési módszered legyen következetes, ellenőrizhető és ismételhető.

Optikai szintező vagy forgólézer?

Sokan kérdezik, hogy optikai szintezőt vagy forgólézert érdemes-e választani. A válasz attól függ, mire használod.

A forgólézer gyors és kényelmes, főleg ha egyedül dolgozol. Lézervevővel használva nagyobb területen is jól alkalmazható, és szintek átvitelére, belső munkákra, alapozásra, burkolásra, álmennyezetekhez vagy zsaluzási feladatokhoz is praktikus.

Az optikai szintező viszont egyszerűbb, robusztusabb, nem kell hozzá áramforrás, erős napsütésben is jól használható, és megfelelő módszerrel nagyon pontos magasságkülönbség-mérést tesz lehetővé.

Ha pontos magasságkülönbség-mérésre, földmunkára, építőipari szintezésre vagy klasszikus mérési feladatokra kell eszköz, az optikai szintező nagyon jó választás. Ha gyors szintátvitelre, egyemberes munkára és beltéri-kültéri univerzális használatra keresel megoldást, akkor a forgólézer lehet kényelmesebb.

Tipikus hibák optikai szintező használatakor

Az optikai szintezés alapjai egyszerűek, mégis sok apró hibalehetőség van. Ezek többsége kis odafigyeléssel elkerülhető.

Ferde szintezőléc

Ez az egyik leggyakoribb hiba. Ha a léc nem függőleges, a leolvasott érték nagyobb lesz a valósnál. Ez főleg hosszabb lécnél vagy szeles időben jelent problémát. Használj léc-libellát, vagy alkalmazd az előre-hátra billegetős módszert.

Instabil állvány

Ha az állvány lába süllyed, csúszik vagy billeg, a műszerhorizont elmozdulhat. Ez különösen puha talajon, friss feltöltésen, sáros felületen vagy vibráló környezetben lehet gond.

Nem megfelelő fókuszálás

Ha a szálkereszt vagy a léc képe nem éles, könnyebb rosszul leolvasni az értéket. A parallaxis is pontatlanságot okozhat. Mindig először a szálkeresztet, utána a lécet fókuszáld.

Túl hosszú irányzási távolság

Minél messzebb van a szintezőléc, annál nehezebb pontosan leolvasni. A légköri hatások, a remegő kép és a léc kisebb láthatósága mind növelik a hibalehetőséget.

Délibáb és hőremegés

Forró aszfalt, beton vagy napsütötte talaj felett a levegő remeghet. Ilyenkor a léc képe hullámzik, és a leolvasás bizonytalanná válik. Ha lehet, kerüld a nagyon alacsony látósugarat forró felület felett, vagy mérj kora reggel, amikor stabilabb a levegő.

Nem ellenőrzött műszer

Az optikai szintező pontos műszer, de szállítás, ütődés vagy hosszabb használat után ellenőrzést igényelhet. Ha komolyabb munkához használod, időnként érdemes ellenőrző mérést vagy kalibrálást végezni.

Rossz adatfelírás

A mérési hiba nem mindig a műszernél történik. Gyakori, hogy a leolvasást rossz sorba írják, felcserélik a hátra- és előreolvasást, vagy elrontják a tizedesvesszőt. Mindig következetes jegyzőkönyvet vezess.

Egyszerű ellenőrző mérés kezdőknek

Ha szeretnéd ellenőrizni, hogy a műszered nagyjából jól mér-e, végezhetsz egyszerű próbát két pont között.

1. Válassz ki két stabil pontot egymástól nagyjából 30-50 méterre.
2. Állítsd fel a műszert nagyjából középre a két pont között.
3. Olvasd le mindkét ponton a szintezőlécet.
4. Számítsd ki a magasságkülönbséget.
5. Ezután helyezd át a műszert az egyik ponthoz közelebb.
6. Ismét olvasd le mindkét pontot.
7. Számítsd ki újra a magasságkülönbséget.

Ha a két számítás eredménye jelentősen eltér, akkor a műszer beállítása, a léc tartása vagy a mérési módszer hibás lehet. Komoly eltérés esetén a műszert érdemes szakemberrel ellenőriztetni.

Milyen optikai szintezőt válassz kezdőként?

Kezdőként nem feltétlenül a legdrágább műszerre van szükség, de érdemes megbízható, jól kezelhető modellt választani. A nagyon olcsó, bizonytalan minőségű eszközök hosszabb távon bosszantóak lehetnek, mert nehezebb velük élesen látni, pontatlanabbak lehetnek, vagy gyengébb a mechanikai kivitelük.

Fontos szempontok választásnál:

• Nagyítás: általános építőipari munkákhoz a 24x vagy 32x nagyítás gyakori választás.
• Pontosság: figyeld az adatlap szerinti mm/km értéket.
• Kompenzátor típusa: legyen stabil, gyorsan beálló, megbízható kompenzátor.
• Objektív minősége: a tiszta, kontrasztos kép sokat számít a kényelmes leolvasásban.
• Védettség: kültéri használatnál fontos a por- és fröccsenő víz elleni védelem.
• Tartozékok: állvány, szintezőléc, hordkoffer, esetleg léc-libella.
• Szerviz és kalibrálhatóság: műszernél mindig előny, ha később ellenőrizhető, javítható, kalibrálható.

Ha csak alkalmi használatra kell, egy alapabb, de megbízható készlet is elegendő lehet. Ha rendszeresen dolgozol vele építkezésen vagy terepen, akkor érdemes jobb optikájú, masszívabb modellt választani.

Hasznos tartozékok optikai szintezőhöz

Az optikai szintező önmagában nem elég a munkához. A pontos és kényelmes használathoz néhány alapvető tartozékra is szükség van.

Műszerállvány

A stabil állvány alapfeltétel. Lehet alumínium vagy fa állvány. Az alumínium könnyebb és olcsóbb, a fa állvány viszont bizonyos helyzetekben stabilabb lehet, jobban csillapíthatja a rezgéseket és hőmozgás szempontjából is előnyösebb lehet.

Szintezőléc

A legtöbb építőipari feladathoz 4 vagy 5 méteres teleszkópos alumínium szintezőlécet használnak. Nagyobb szintkülönbségeknél vagy speciális munkáknál hosszabb léc is szóba jöhet.

Léc-libella

A léc-libella egy kis vízmérték, amelyet a szintezőlécere lehet rögzíteni. Segít abban, hogy a lécet valóban függőlegesen tartsuk.

Mérési jegyzőkönyv vagy terepi füzet

A leolvasásokat mindig érdemes azonnal rögzíteni. Egy egyszerű táblázat is elég, de legyen benne hely a pontazonosítónak, hátraolvasásnak, előreolvasásnak, közbenső leolvasásnak, műszerhorizontnak és számított magasságnak.

Jelölőeszközök

Karó, festék, kréta, jelölőszalag vagy pontjelölő szög is hasznos lehet, attól függően, milyen terepen dolgozol.

Gyakorlati tanácsok pontosabb méréshez

• Mindig stabil pontra állítsd a szintezőlécet.
• Puha talajon figyelj arra, hogy a léc ne süllyedjen be.
• A műszert ne közvetlenül rezgő gépek, forgalmas út vagy munkagép mellé állítsd.
• Hosszabb mérésnél időnként ellenőrizd a libellát.
• Erős napsütésben próbálj rövidebb irányzási távolságokkal dolgozni.
• Mindig ugyanabban a mértékegységben jegyezd fel az adatokat.
• A hátraolvasást és előreolvasást ne keverd össze.
• Ha fontos a pontosság, végezz ellenőrző mérést.
• Szállítás után mindig nézd át a műszert, nincs-e sérülés vagy szokatlan működés.
• A műszert használat után tedd vissza a hordkofferbe.

Rövid példa egy egyszerű munkafolyamatra

Képzeljük el, hogy egy kisebb alapozási munkánál szeretnéd ellenőrizni, hogy az alapárok több pontja azonos szinten van-e.

1. Kijelölsz egy kiindulási pontot, amelynek a magasságát 100,000 m-nek tekinted.
2. Felállítod az optikai szintezőt stabil helyre.
3. A szintezőlécet ráállítod a kiindulási pontra, majd leolvasod: például 1,320 m.
4. Kiszámítod a műszerhorizontot: 100,000 + 1,320 = 101,320 m.
5. Ezután a lécet sorban ráállítod az alapárok különböző pontjaira.
6. Minden ponton leolvasod az értéket, majd kivonod a műszerhorizontból.
7. Így megkapod, melyik pont van magasabban vagy mélyebben a kívánt szinthez képest.

Ha például az egyik ponton 1,450 m-t olvasol, akkor annak magassága:

101,320 - 1,450 = 99,870 m

Ez azt jelenti, hogy az adott pont 13 cm-rel mélyebben van a 100,000 m-es kiindulási szinthez képest.

Összegzés

Az optikai szintező egyszerű felépítésű, mégis nagyon pontos és megbízható mérőműszer. Kezdőként a legfontosabb, hogy megértsd a mérés alaplogikáját: a műszer egy vízszintes látósíkot ad, a szintezőlécen pedig ehhez képest olvasod le az egyes pontok magassági viszonyait.

Ha figyelsz a stabil állványra, a helyes libellabeállításra, a pontos fókuszálásra, a függőlegesen tartott szintezőlécere és a következetes adatfelírásra, akkor már kezdőként is meglepően pontos eredményeket tudsz elérni.

Az optikai szintező nem véletlenül maradt alapműszer az építőiparban és a földmérésben. Egyszerű, strapabíró, jól ellenőrizhető, és megfelelő használattal hosszú éveken át megbízható társ lehet a terepen.

Gyakran ismételt kérdések

Mire való az optikai szintező?

Az optikai szintező pontok közötti magasságkülönbségek meghatározására szolgál. Építőiparban, földmérésben, tereprendezésnél, alapozásnál, útépítésnél és vízelvezetési munkáknál is gyakran használják.

Kell áram vagy akkumulátor az optikai szintezőhöz?

Nem. Az optikai szintező működéséhez nincs szükség áramra vagy akkumulátorra. Ez az egyik nagy előnye a lézeres műszerekkel szemben, főleg hosszabb terepi munkáknál.

Egyedül is lehet optikai szintezővel mérni?

Lehetséges, de nem kényelmes. Az optikai szintezéshez általában két ember ideális: az egyik kezeli a műszert, a másik tartja a szintezőlécet. Egyedül inkább forgólézerrel egyszerűbb dolgozni.

Miért kell a szintezőlécet függőlegesen tartani?

Ha a léc ferde, a leolvasott érték nagyobb lesz a valósnál. Ez hibás magasságkülönbséget eredményez. Ezért fontos a léc-libella használata vagy a léc finom billegetése a helyes leolvasás megtalálásához.

Mit jelent az, hogy hátraolvasás?

A hátraolvasás az ismert magasságú pontra helyezett szintezőlécen végzett leolvasás. Ebből számítjuk ki a műszerhorizontot, amelyhez képest a többi pont magasságát meghatározzuk.

Mit jelent az, hogy előreolvasás?

Az előreolvasás az ismeretlen magasságú vagy meghatározandó pontra helyezett szintezőlécen végzett leolvasás. A műszerhorizontból kivonva megkapjuk az adott pont magasságát.

Mi az a műszerhorizont?

A műszerhorizont a szintezőműszer vízszintes látósugarának magassága. Úgy számítjuk ki, hogy az ismert pont magasságához hozzáadjuk a hátraolvasás értékét.

Mi az a kompenzátor?

A kompenzátor az optikai szintező belső automatikus korrekciós rendszere. Feladata, hogy a kisebb dőléseket kiegyenlítse, és a látósugarat pontosan vízszintesen tartsa a megengedett működési tartományon belül.

Normális, ha zörög valami az optikai szintezőben?

Sok modern optikai szintezőnél igen. A halk zörgés gyakran a kompenzátor belső, ingaszerűen felfüggesztett alkatrészétől származik. Ha viszont a műszer ütést kapott, pontatlanul mér, vagy szokatlanul viselkedik, érdemes ellenőriztetni.

Milyen messzire lehet mérni optikai szintezővel?

Ez a műszer nagyításától, optikai minőségétől, a szintezőléc láthatóságától és az időjárási körülményektől függ. Általános építőipari munkáknál gyakran néhány tíz méteres távolságokon dolgoznak, de jobb műszerekkel nagyobb távolság is kezelhető.

Mit jelent a 24x vagy 32x nagyítás?

A nagyítás azt mutatja meg, hogy a távcső hányszorosára nagyítja a távoli képet. Egy 32x-es műszer nagyobb nagyítást ad, így távolabbi lécet is könnyebb leolvasni, de a kép stabilitása és a környezeti remegés is jobban érzékelhető lehet.

Mikor jobb az optikai szintező, mint a forgólézer?

Az optikai szintező akkor előnyös, ha nincs szükség akkumulátorra, fontos a jó láthatóság erős napsütésben, vagy klasszikus, pontos magasságkülönbség-mérést szeretnénk végezni. Forgólézer akkor kényelmesebb, ha egyedül dolgozunk, vagy gyors szintátvitelre van szükség.

Kell kalibrálni az optikai szintezőt?

Igen, időnként érdemes ellenőriztetni vagy kalibráltatni, főleg rendszeres szakmai használat mellett. Szállítás, ütődés vagy gyanús mérési eltérés után különösen ajánlott az ellenőrzés.

Miért térhet el két mérés eredménye?

Eltérést okozhat ferde szintezőléc, instabil állvány, rossz fókuszálás, parallaxis, légköri remegés, hibás adatfelírás vagy a műszer pontatlansága. Ezért fontos az ismételt és ellenőrző mérés.

Milyen szintezőléc kell optikai szintezőhöz?

Általános feladatokra 4 vagy 5 méteres teleszkópos alumínium szintezőlécet szoktak használni. Fontos, hogy a beosztása jól olvasható legyen, stabilan kihúzható legyen, és lehetőség szerint legyen rajta vagy hozzá léc-libella.

Kezdőként nehéz megtanulni az optikai szintező használatát?

Nem különösebben nehéz, de gyakorlást igényel. A beállítás, a léc leolvasása és a számítások elsőre szokatlanok lehetnek, de néhány próbamérés után már sokkal természetesebbé válik a folyamat.
