testo 0563 0010 Smart Probe épületgépész szett – 915i hőmérő + 510i differenciálnyomás-mérő

Egy épületgépészeti hibakeresésnél ritkán elég egyetlen fizikai mennyiséget megmérni. A fűtési és légtechnikai rendszerek ellenőrzéséhez gyakran szükség van levegő-, felületi és közeghőmérsékletre, valamint kis nyomások és nyomáskülönbségek mérésére is. A testo 0563 0010 Smart Probe épületgépész szett ezeket a feladatokat egy közös, Bluetooth-alapú rendszerben fogja össze.

A készlet két professzionális Smart Probe műszert tartalmaz: a testo 915i vezeték nélküli K-típusú hőmérsékletmérőt három különböző érzékelővel, valamint a testo 510i differenciálnyomás-mérőt tömlőkészlettel. A mért értékek okostelefonon vagy táblagépen jeleníthetők meg, grafikusan követhetők, átlagolhatók és helyszíni mérési jegyzőkönyvként is dokumentálhatók.

testo 0563 0010 Smart Probe épületgépész mérőkészlet

A testo 0563 0010 nem egyetlen hőmérő, hanem komplett épületgépész mérőkészlet.

A csomag két fő mérőműszert tartalmaz:

• testo 915i vezeték nélküli hőmérsékletmérő,
• testo 510i vezeték nélküli differenciálnyomás-mérő.

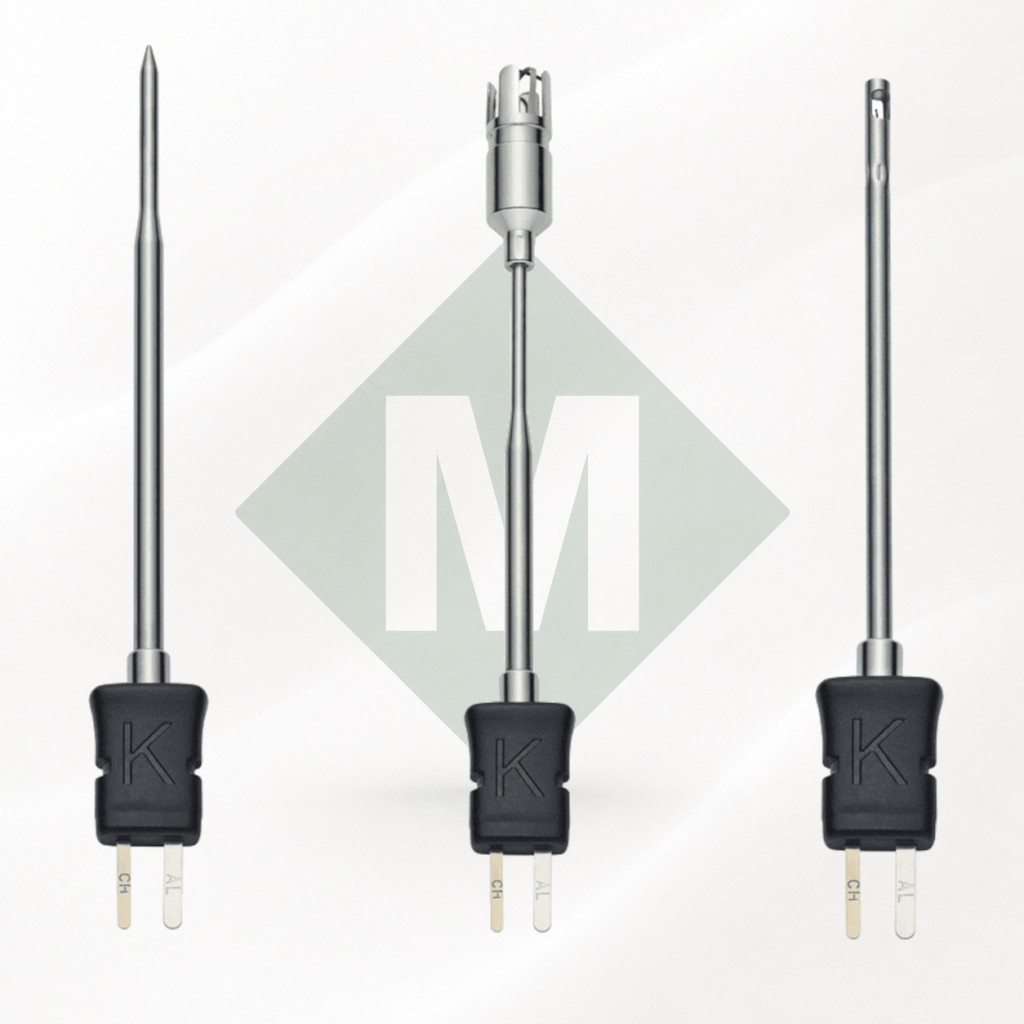

A testo 915i-hez három különböző K-típusú, 1. osztályú hőelem tartozik:

• levegő-hőmérséklet érzékelő,
• merülő/beszúró érzékelő,
• felületi hőmérséklet érzékelő.

A készlet így fűtéstechnikai, légtechnikai és általános épületgépészeti szervizmérésekhez is jól használható.

testo 915i – vezeték nélküli K-típusú hőmérő

A testo 915i maga a Bluetooth-os mérőmarkolat, amelyhez cserélhető K-típusú hőelemes érzékelők csatlakoztathatók.

A készletben található három érzékelővel:

• levegőhőmérséklet,
• folyadék és pasztaszerű közeg hőmérséklete,
• beszúrással mérhető belső hőmérséklet,
• felületi hőmérséklet

is mérhető.

Levegő-hőmérséklet érzékelő

A levegőszonda mérési tartománya:

-50…+400 °C

Jól használható például:

• befújt és elszívott levegő mérésére,
• légcsatornákban,
• gépészeti helyiségekben,
• környezeti levegő ellenőrzésére.

A gyártó által megadott t90 beállási idő körülbelül 60 másodperc.

Merülő- és beszúró érzékelő

A merülő/beszúró szonda szintén:

-50…+400 °C

tartományban használható.

Alkalmas például:

• folyadékok mérésére,
• fűtési közegek ellenőrzésére,
• pasztaszerű anyagokhoz,
• félig szilárd közegekhez,
• beszúrásos hőmérsékletméréshez.

A beállási idő a gyártói adat szerint körülbelül 3 másodperc.

Felületi hőmérséklet-érzékelő

A rugózó hőelem-szalaggal kialakított felületi érzékelő méréstartománya:

-50…+350 °C

Használható:

• csövek,
• fűtési vezetékek,
• radiátorok,
• hőcserélők,
• sík és enyhén ívelt fémfelületek

hőmérsékletének ellenőrzésére.

A gyártó t90 ≈ 3 másodperces beállási időt ad meg.

Hőmérséklet-mérési pontosság

A készlet érzékelői K-típusú, 1. osztályú hőelemek.

A gyártó a készletre az alábbi rendszerpontosságokat adja meg:

A kijelzési felbontás 0,1 °C.

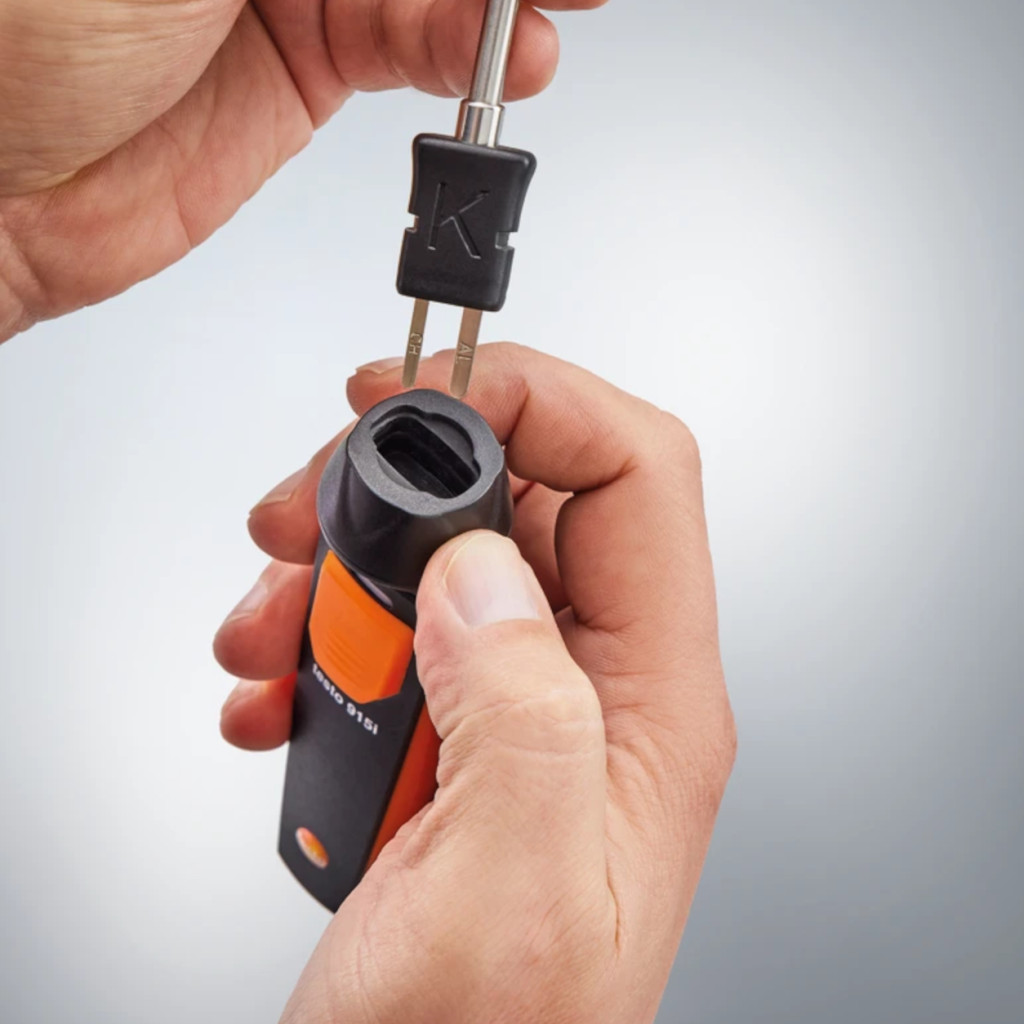

Más K-típusú hőelemekkel is használható

A testo 915i egyik fontos előnye, hogy nem kizárólag a készlet három gyári érzékelőjére korlátozódik.

A markolat:

• a Testo megfelelő K-típusú érzékelőivel,
• valamint szabványos csatlakozású, kereskedelmi K-típusú hőelemekkel

is használható.

Így később például csőfogó-, hajlítható-, gyors felületi vagy speciális hőmérsékletszondával is bővíthető.

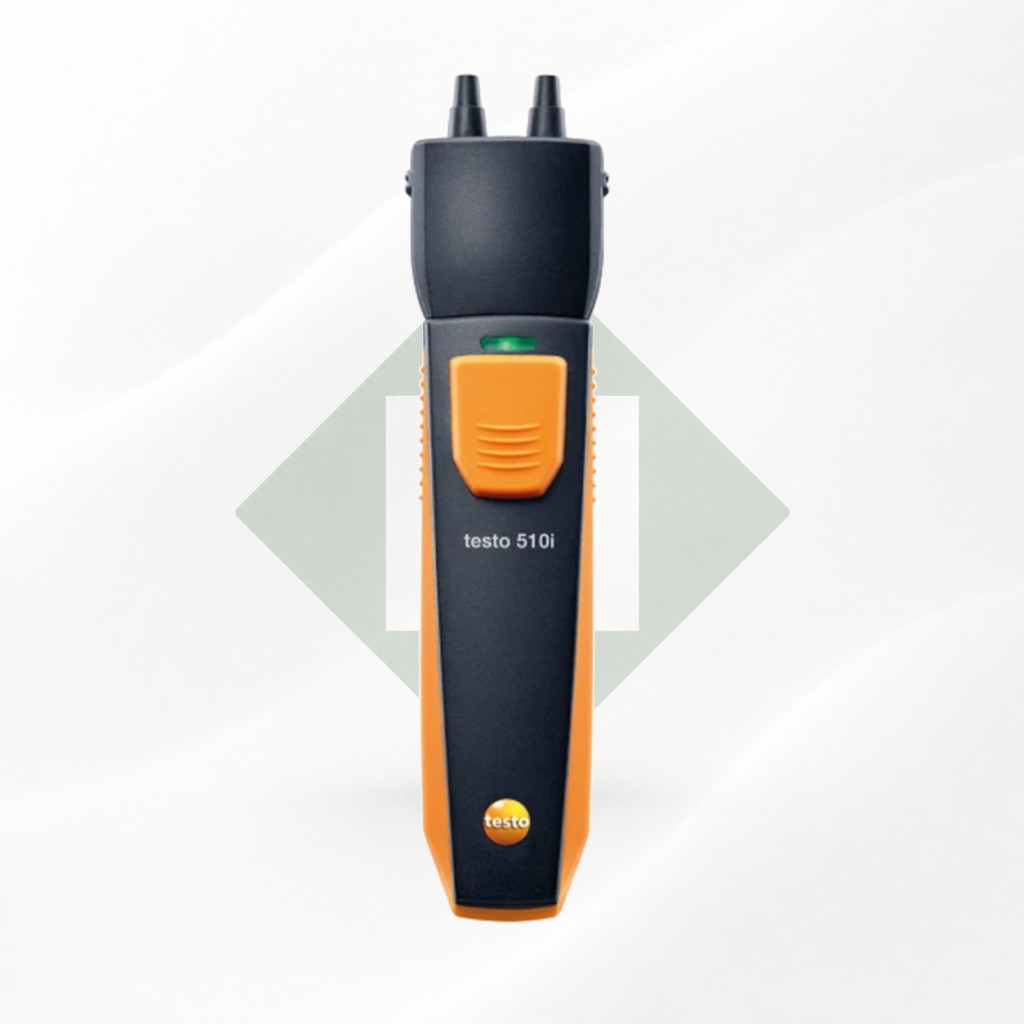

testo 510i – differenciálnyomás-mérés -150…+150 hPa között

A készlet második fő műszere a testo 510i.

A belső piezorezisztív nyomásérzékelő mérési tartománya:

-150…+150 hPa

Felbontása:

0,01 hPa

Ez kifejezetten kis nyomások és nyomáskülönbségek mérésére alkalmas.

Differenciálnyomás-mérési pontosság

A kis tartományban megadott 0,05 hPa pontosság különösen előnyös alacsony nyomáskülönbségek vizsgálatánál.

Égőnyomás és gáznyomás mérése

A testo 510i használható például:

• égőnyomás mérésére,
• gázkészülékek nyomásellenőrzésére,
• hálózati gáznyomás vizsgálatára,
• statikus nyomás ellenőrzésére.

Gázrendszereken végzett mérésnél minden esetben be kell tartani az adott berendezésre és munkavégzésre vonatkozó biztonsági előírásokat.

Ventilátorok és szűrők nyomásesése

A két nyomáscsatlakozás segítségével közvetlenül mérhető két pont közötti nyomáskülönbség.

Ez jól használható például:

• légszűrő előtti és utáni nyomás összehasonlítására,
• szűrő eltömődésének ellenőrzésére,
• ventilátorok vizsgálatára,
• légtechnikai rendszerek beszabályozására.

Nyomásesés-vizsgálat a Smart Appban

A testo Smart App külön mérési menüt biztosít nyomásesés-vizsgálathoz.

Ez segítséget nyújt a mérés végrehajtásához és az eredmény dokumentálásához.

Légsebesség és térfogatáram is meghatározható

A testo 510i megfelelő Pitot-csővel együtt légsebesség meghatározására is használható.

A testo Smart App a mért differenciálnyomásból és a megadott légcsatorna-adatokból térfogatáramot is képes számítani.

Fontos: a Pitot-cső nem része ennek a készletnek, külön tartozékként szükséges.

Bluetooth-kapcsolat akár 100 méterig

A testo 915i gyártói adat szerint akár 100 méteres Bluetooth hatótávolságot is elérhet megfelelő környezeti feltételek mellett.

A tényleges hatótávot falak, gépek, fémszerkezetek és más rádiós eszközök csökkenthetik.

A testo 510i szintén vezeték nélkül kapcsolódik a testo Smart Apphoz.

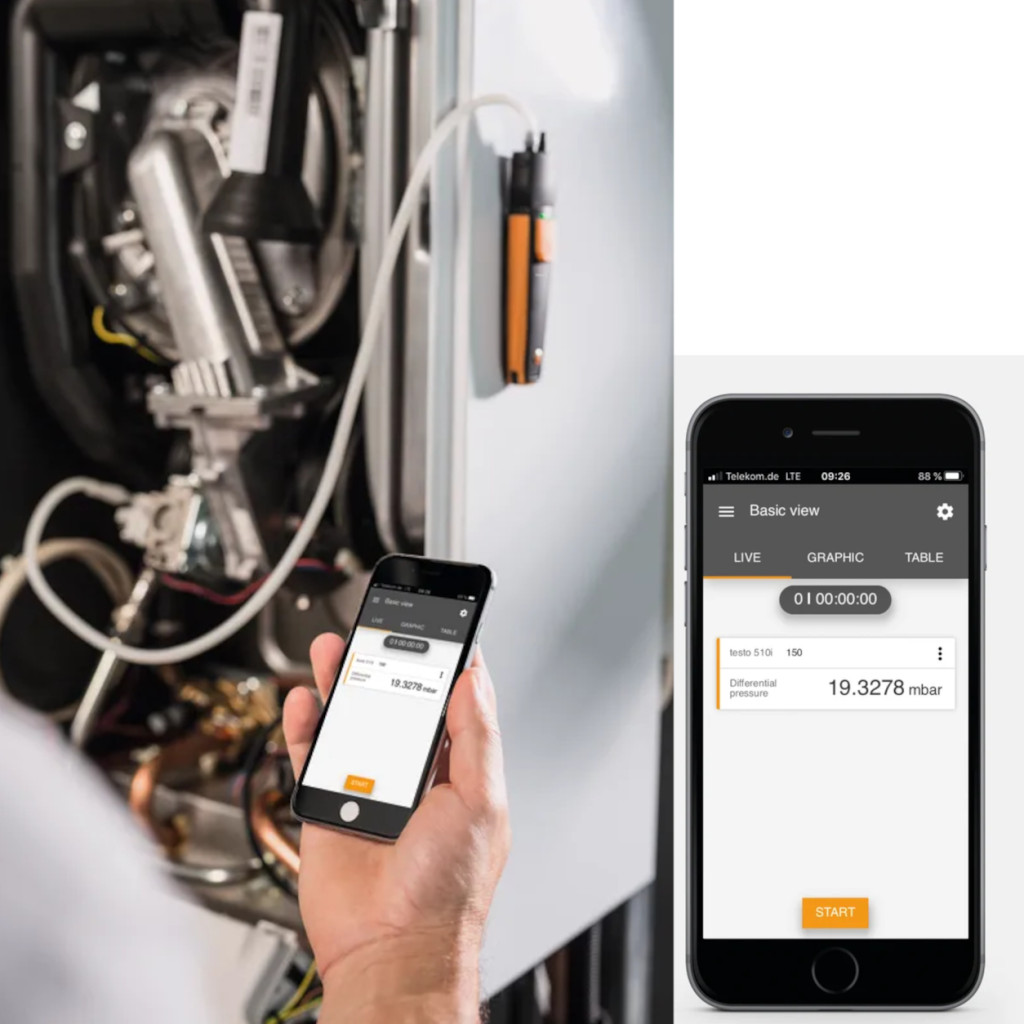

A telefon lesz a kijelző és a mérési központ

A Smart Probe műszerek filozófiája eltér a hagyományos kézi mérőműszerekétől.

A mérőszondákon nincs hagyományos nagy kijelző; a mérési eredmények a testo Smart App alkalmazásban jelennek meg.

Ennek előnye, hogy:

• több mérőműszer adatai egyszerre követhetők,
• grafikon készíthető,
• időbeli változások követhetők,
• a mérési eredmények azonnal dokumentálhatók.

Grafikon, táblázat és mérési dokumentáció

A testo Smart App segítségével a mért adatok:

• numerikusan,
• táblázatosan,
• grafikusan

is megjeleníthetők.

A helyszíni mérés után az eredmények dokumentálhatók és PDF vagy CSV formátumban továbbíthatók.

Idő- és többpontos átlagolás

A Smart App támogatja az időbeli és pontonkénti átlagolást is.

Ez különösen hasznos:

• ingadozó hőmérsékletnél,
• légtechnikai méréseknél,
• több mérési pont összehasonlításánál,
• reprezentatív átlagérték meghatározásánál.

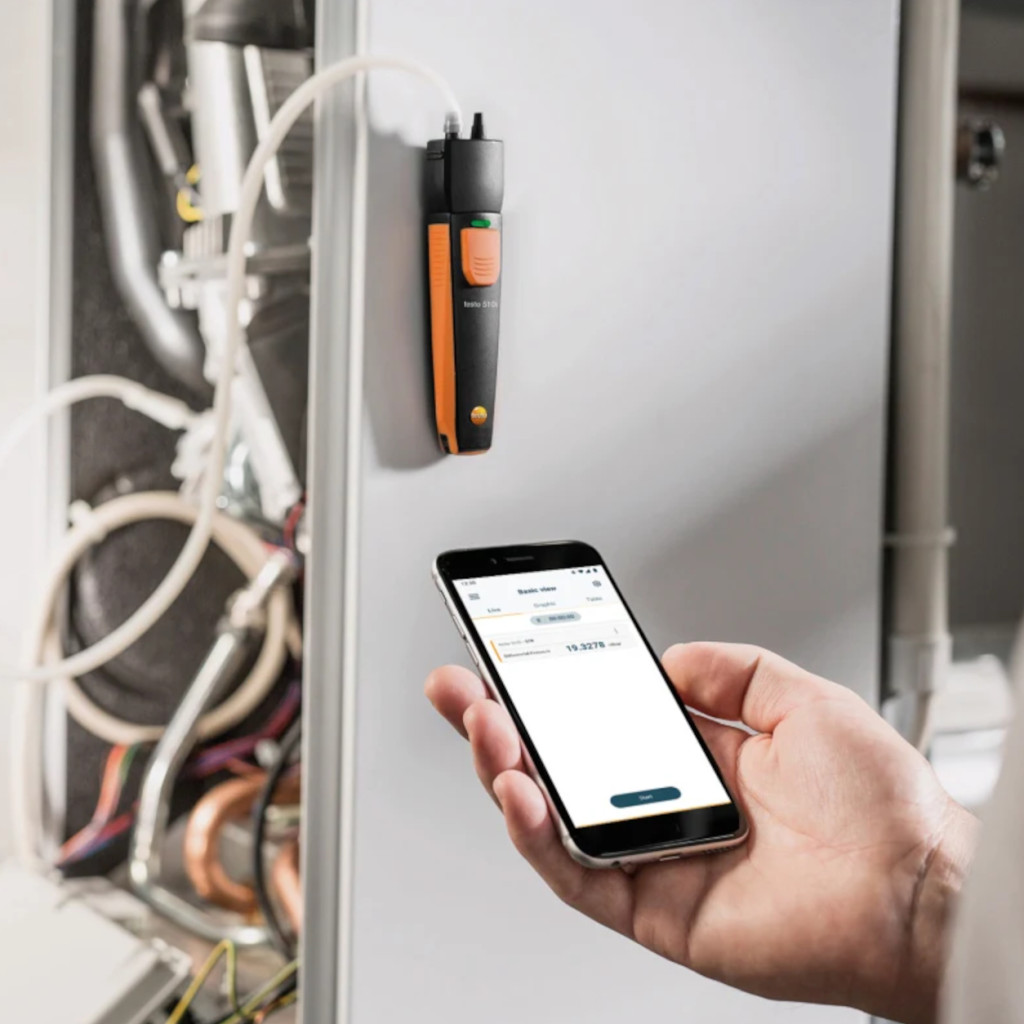

Mágneses hátlap a testo 510i-n

A testo 510i hátoldalán mágnes található, így megfelelő fémfelületre rögzíthető.

Ez kétkezes munkánál kifejezetten praktikus: a műszer a kazán, légtechnikai berendezés vagy gépház megfelelő pontjára helyezhető, miközben a mérés az okostelefonon követhető.

Kb. 150 órás elemüzem

Mindkét Smart Probe készülék 3 db AAA elemmel működik.

A gyártó mind a testo 915i, mind a testo 510i esetén körülbelül 150 órás üzemidőt ad meg.

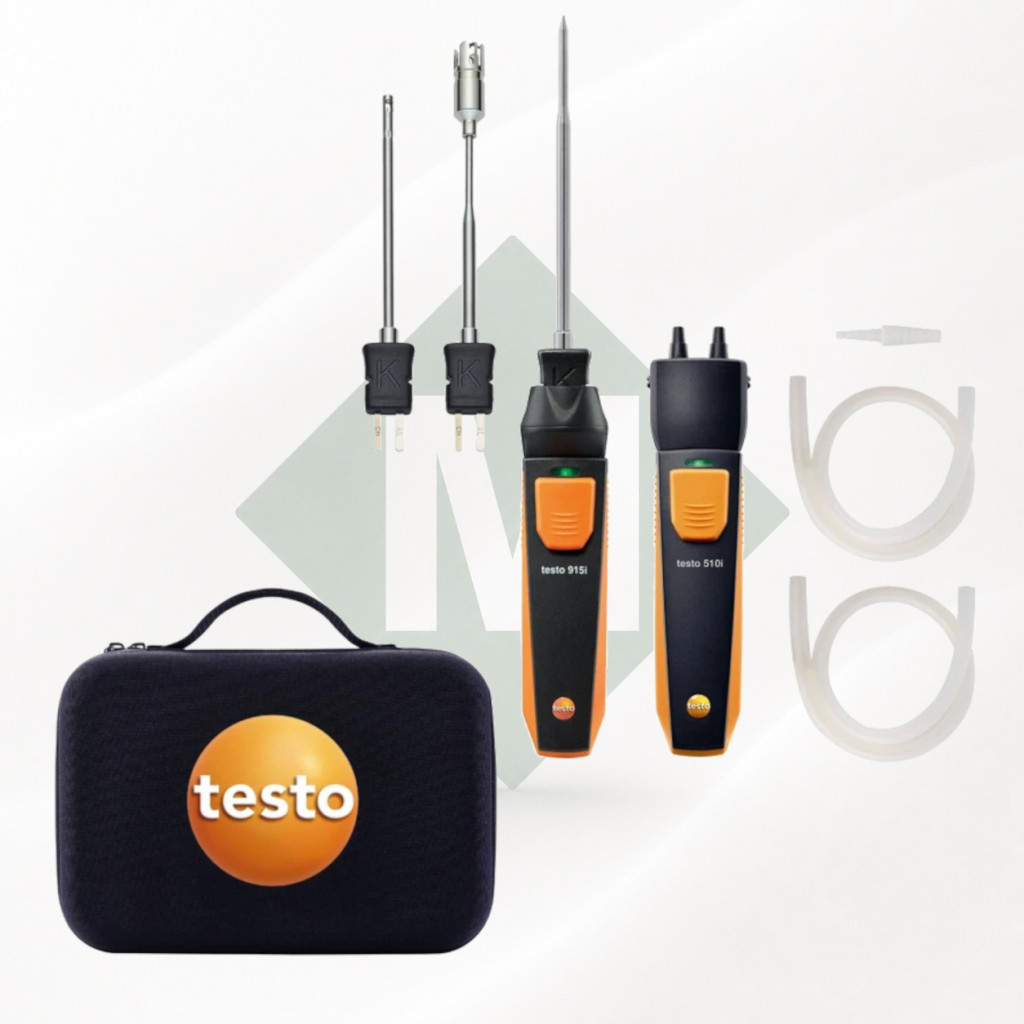

Smart Case – minden egy helyen

A teljes készlet testo Smart Case hordtáskában érkezik.

Ez különösen fontos egy több szondából és tömlőből álló szettnél, mert a:

• 915i mérőmarkolat,
• 510i differenciálnyomás-mérő,
• három hőmérséklet-érzékelő,
• nyomástömlők és adapterek

együtt, védetten szállíthatók.

Mire használható a gyakorlatban?

• fűtési rendszerek ellenőrzésére,
• kazánok szervizelésére,
• előremenő és visszatérő hőmérsékletek mérésére,
• cső- és felületi hőmérsékletek vizsgálatára,
• levegőhőmérséklet mérésére,
• gáz- és égőnyomás mérésére,
• ventilátorok és légszűrők nyomásesésének ellenőrzésére,
• légtechnikai rendszerek vizsgálatára,
• karbantartási és beszabályozási munkákhoz,
• helyszíni mérési jegyzőkönyvek készítésére.

Miért praktikusabb egy szett, mint külön műszereket használni?

A 915i és 510i ugyanabban a testo Smart App környezetben működik.

Ez azt jelenti, hogy egy épületgépészeti helyszínen nem kell különböző alkalmazásokkal és eltérő adatkezeléssel dolgozni: a hőmérséklet- és nyomásmérési eredmények ugyanazon rendszerben kezelhetők és dokumentálhatók.

Fontos: nincs saját hagyományos kijelző

A testo Smart Probe műszerek elsődlegesen okostelefonos vagy táblagépes használatra készültek.

A mérési értékek megjelenítéséhez ezért kompatibilis mobilkészülék és a testo Smart App szükséges.

Ez nem hiányosság, hanem a Smart Probe rendszer alapvető működési módja.

Kalibrálási dokumentáció

A gyári szett megfelelőségvizsgálati / gyári mérési dokumentációval kerül forgalomba.

Ez nem feltétlenül azonos egy külön megrendelt, akkreditált ISO kalibrálási bizonyítvánnyal.

Ha szabályozott minőségbiztosítási rendszerhez igazolt kalibráció szükséges, külön kalibrálási szolgáltatás rendelhető.

Műszaki adatok – testo 915i

Műszaki adatok – testo 510i

A csomag tartalma

A testo 0563 0010 Smart Probe épületgépész szett azoknak készült, akik nem különálló hőmérőt és nyomásmérőt szeretnének magukkal vinni, hanem egy egységes, mobiltelefonról kezelhető mérőrendszert. A három különböző hőmérséklet-érzékelővel felszerelt testo 915i és a -150…+150 hPa tartományú testo 510i együtt a fűtési, gáz- és légtechnikai szervizmérések széles körét lefedi, a Smart App pedig a helyszíni kiértékelést és dokumentációt is leegyszerűsíti.

Gyakorlati kérdések az első használat előtt

Ez csak egy -50…+400 °C-os hőmérő?

Nem. A 0563 0010 egy komplett épületgépész szett. A testo 915i hőmérő és három hőmérséklet-érzékelő mellett egy testo 510i differenciálnyomás-mérőt is tartalmaz.

Milyen hőmérsékletet lehet vele mérni?

A levegő- és merülő/beszúró érzékelő -50…+400 °C, a felületi érzékelő -50…+350 °C tartományban használható.

Csőfelület hőmérsékletét is lehet mérni?

Igen. A készlet felületi hőmérséklet-érzékelőt tartalmaz, amely sík és ívelt felületeken, például csöveken is használható.

Mér gáznyomást?

Igen. A testo 510i kis nyomások, többek között égő- és hálózati gáznyomás mérésére használható -150…+150 hPa tartományban.

Légszűrő eltömődését lehet vele ellenőrizni?

Igen. A szűrő előtti és utáni nyomáskülönbség mérésével követhető a szűrő nyomásesése.

Légsebességet is mér?

A testo 510i megfelelő Pitot-csővel használva a Smart App segítségével légsebesség és térfogatáram meghatározására is használható. A Pitot-cső nem része az alapcsomagnak.

Van kijelző a műszereken?

A Smart Probe rendszer elsődlegesen okostelefont vagy táblagépet használ kijelzőként. A mért adatok a testo Smart Appban jelennek meg.

Lehet mérési jegyzőkönyvet készíteni?

Igen. A testo Smart App a mérési adatokat grafikusan és táblázatosan is megjeleníti, a dokumentáció pedig PDF vagy CSV formátumban továbbítható.

Más K-típusú hőelemet is rá lehet kötni?

Igen. A testo 915i a Testo megfelelő szondái mellett szabványos K-típusú hőelemekkel is kompatibilis.

Kalibrálási bizonyítvány jár hozzá?

A készlet gyári mérési / megfelelőségvizsgálati dokumentációval érkezik. Akkreditált vagy ISO kalibrálási bizonyítvány külön szolgáltatásként rendelhető.
