Testo 513 gázszivárgás-kereső rugalmas érzékelővel – CH₄, propán, bután, H₂

A gázszivárgás keresésénél nem elég tudni, hogy „valahol van gáz” – azt is gyorsan meg kell találni, pontosan melyik hollandi, szelep, tömítés vagy csőcsatlakozás ereszt. A testo 513 erre a feladatra készült: gyors válaszidejű, nagy érzékenységű kézi műszer éghető gázok szivárgási helyének felkutatására.

A testo 513 metánt, propánt, butánt és hidrogént érzékel, a 330 mm hosszú, rugalmas hattyúnyak pedig kazánok, csővezetékek és gépészeti szerelvények nehezen hozzáférhető pontjaihoz is elvezethető. A numerikus és oszlopgrafikonos kijelzés, a hang- és fényjelzés, valamint az automatikus nullázás együtt különösen jól használhatóvá teszi a műszert a tényleges szivárgási hely behatárolására.

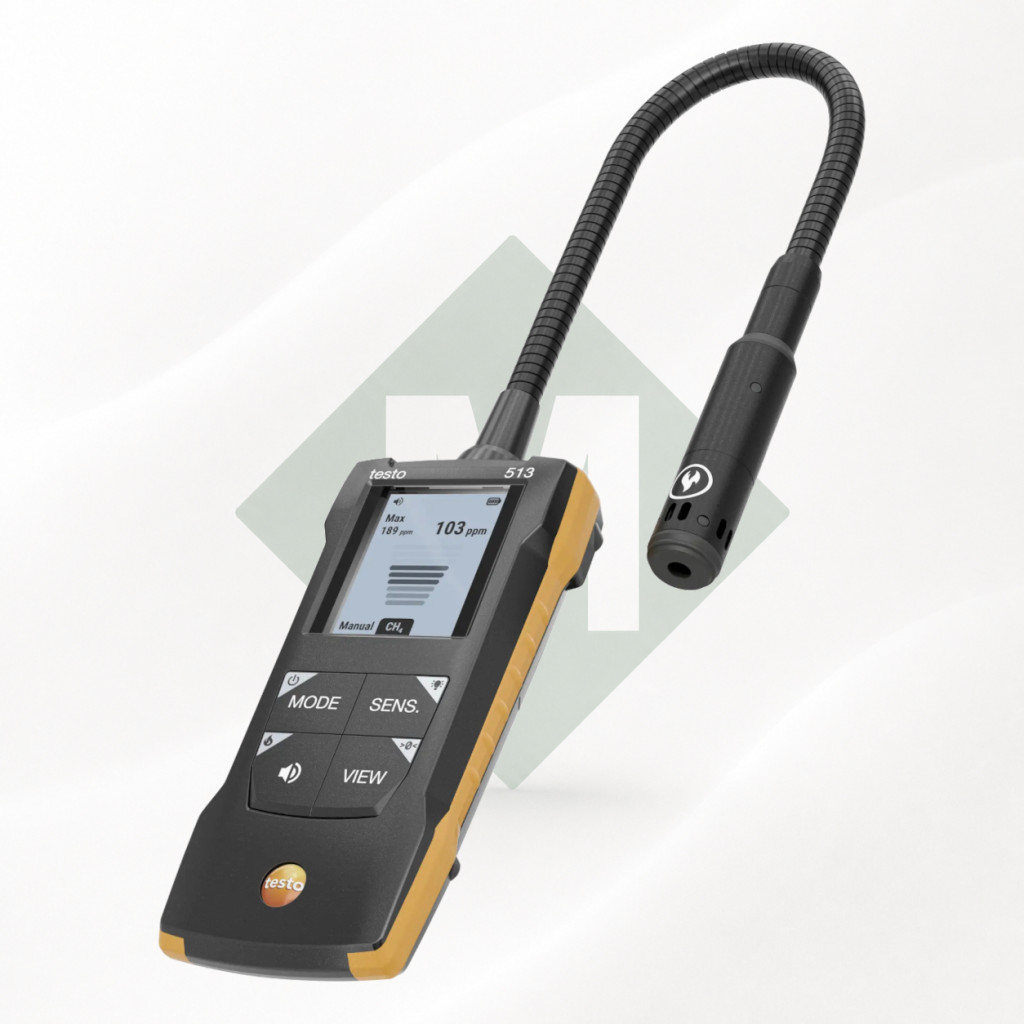

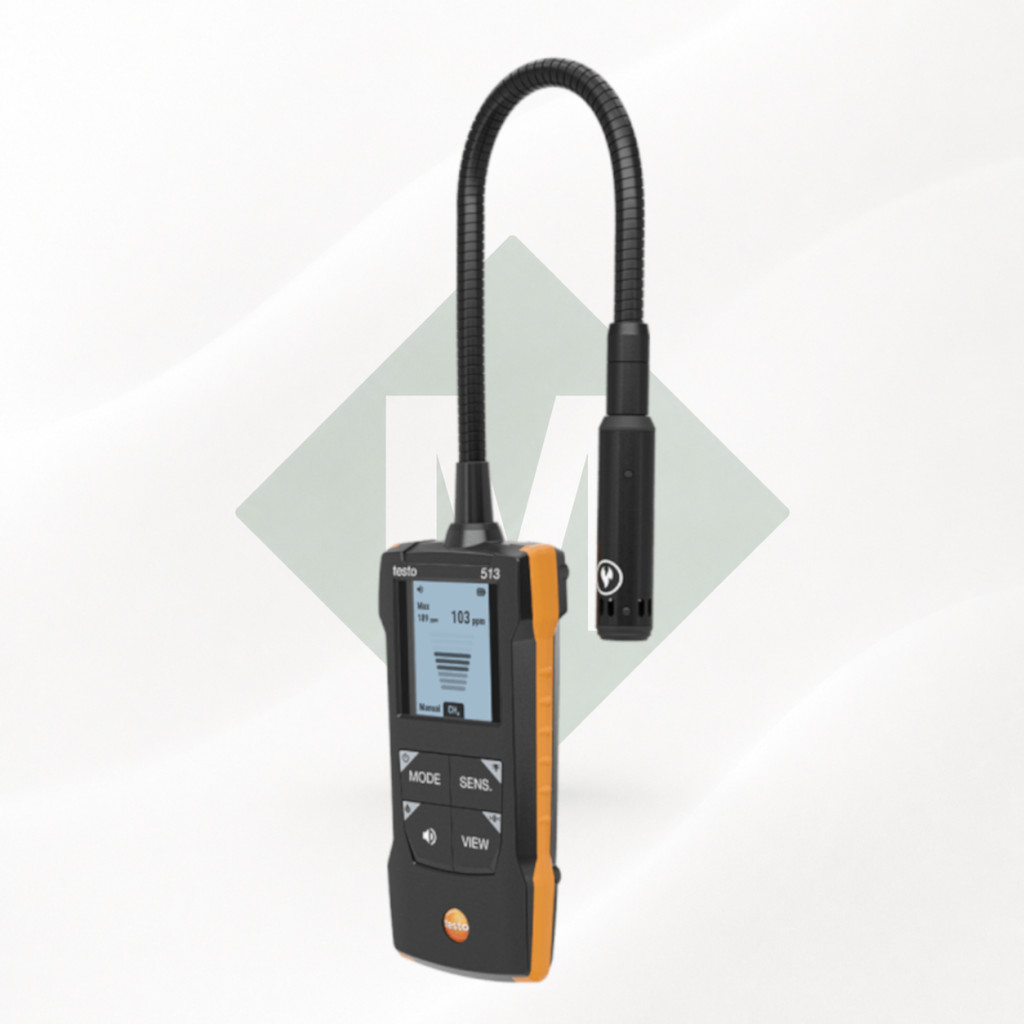

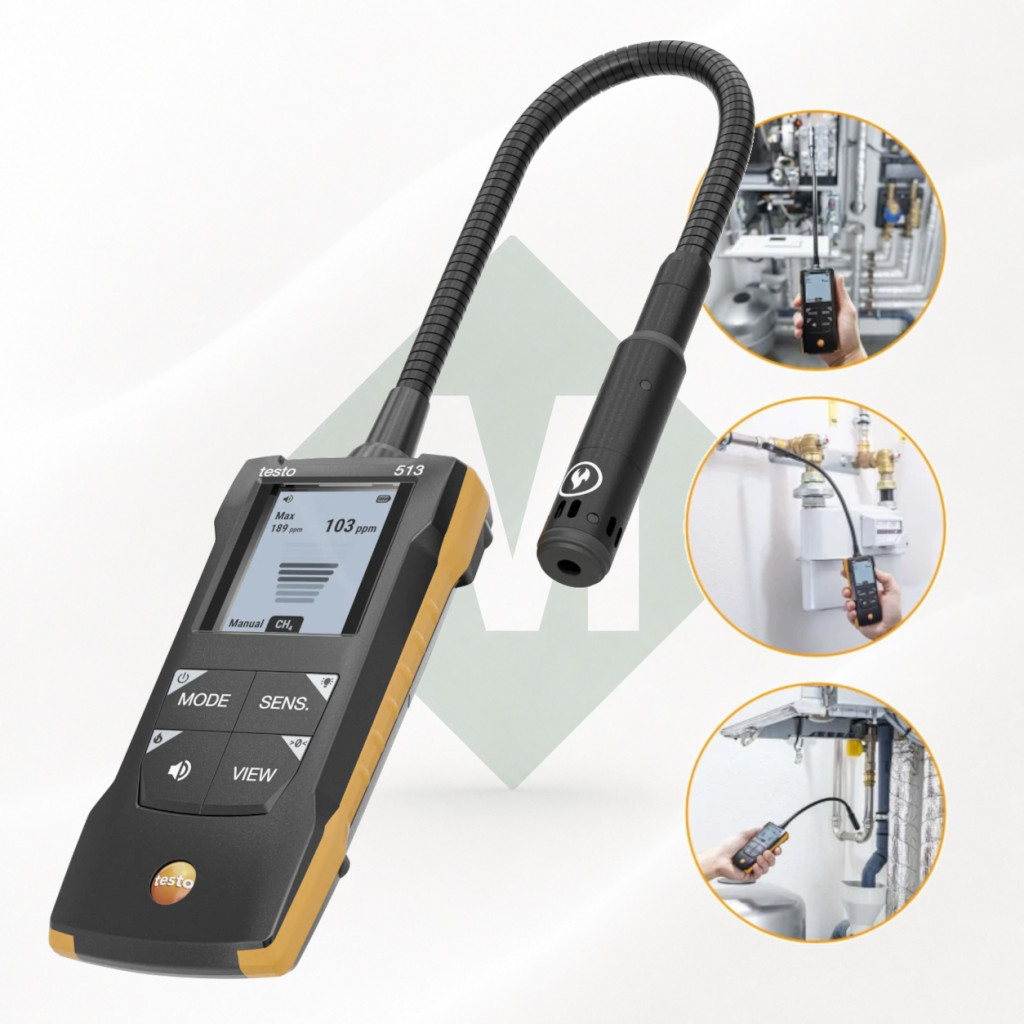

testo 513 professzionális gázszivárgás-kereső éghető gázokhoz

A testo 513 lakossági és ipari gázhálózatok, gázkazánok, csőcsatlakozások, szerelvények és más éghető gázzal működő rendszerek szivárgásainak felkutatására tervezett kézi gázérzékelő.

A műszer a következő gázokat képes érzékelni:

• metán (CH₄) – például földgázrendszerekben,
• propán (C₃H₈) – LPG- és PB-rendszerekben,
• bután (C₄H₁₀) – PB-gáz és hasonló rendszerekben,
• hidrogén (H₂) – hidrogénes, illetve formálógázas szivárgáskeresési feladatoknál.

A készülék elsősorban a szivárgás megtalálására és helyének meghatározására szolgál. Nem egy helyiség folyamatos biztonsági gázfelügyeletét végző telepített riasztó, hanem szerviz- és karbantartási célú kézi keresőműszer.

1 ppm-től érzékel – kis szivárgások keresésére is

A testo 513 mérési tartománya az egyes támogatott gázoknál 1 ppm-től 1,0 térfogat%-ig terjed.

Az alacsony koncentrációjú tartományban 1 ppm felbontást biztosít. 999 ppm fölött a kijelzés térfogat%-ra vált, 0,1 Vol.% felbontással.

Kevesebb mint 2 másodperces válaszidő

Szivárgáskeresésnél a gyors reakció különösen fontos. Ha a műszert egy csőkötés mentén mozgatjuk, egy lassú érzékelő csak késve jelezne, ezért nehéz lenne megállapítani, pontosan melyik pontnál található a szivárgás.

A testo 513 válaszideje 2 másodpercnél rövidebb, és a jel megszűnése után a visszaállási idő is 2 másodpercen belüli. Így a szonda folyamatosan végigvezethető a vizsgált csatlakozások mentén.

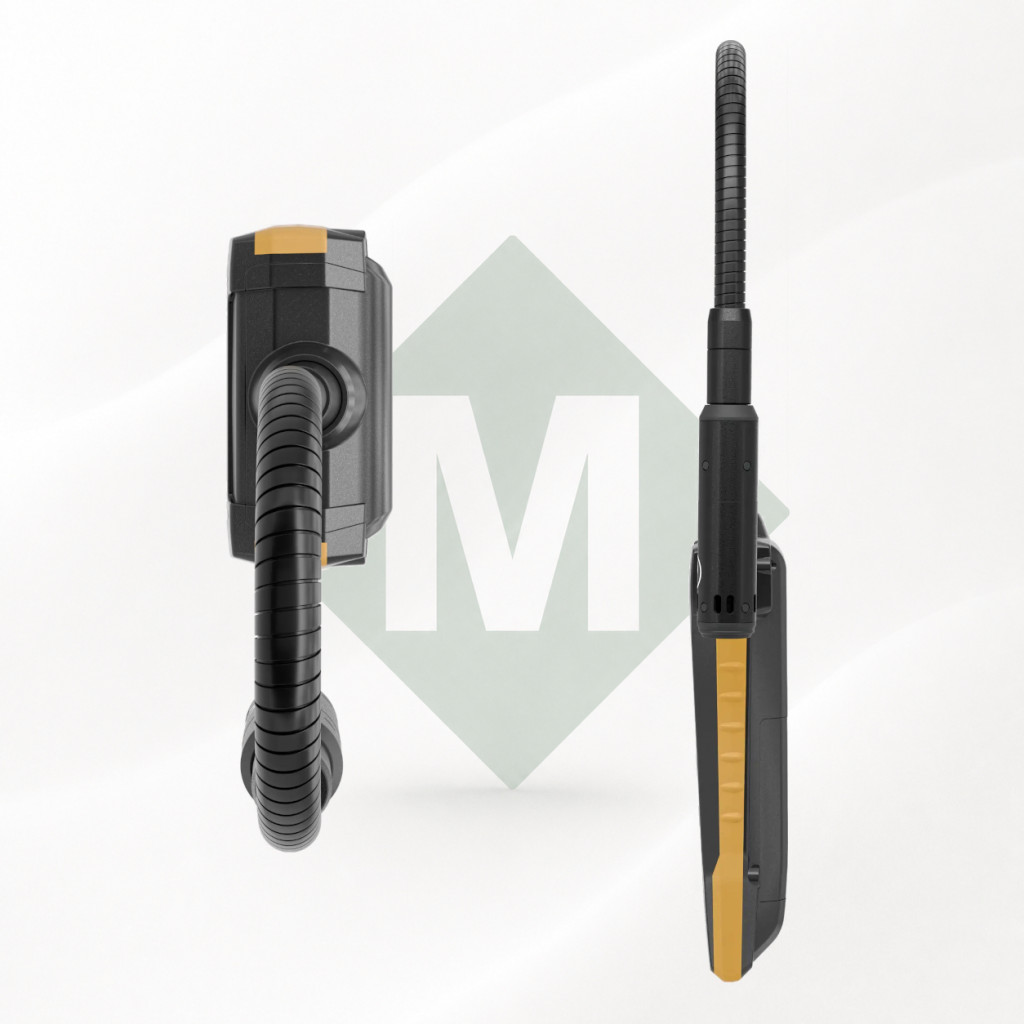

330 mm-es rugalmas hattyúnyak

A gázérzékelő egy körülbelül 330 mm hosszú, hajlítható érzékelőszáron helyezkedik el. Ez lehetővé teszi, hogy a mérőfej olyan pontokra is eljusson, ahol maga a műszer már nem férne el.

Különösen praktikus lehet:

• kazánburkolatok mögött,
• csőszerelvények között,
• gázszelepek környezetében,
• nehezen hozzáférhető hollandiknál,
• gépek és burkolatok mögötti csatlakozásoknál,
• szűk gépészeti aknákban.

A hattyúnyak a kívánt pozícióba hajlítható, így az érzékelőfej a csatlakozás közelében tartható anélkül, hogy a műszert kényelmetlen helyzetben kellene tartani.

Pinpoint funkció – amikor már tudjuk, hol keressünk

A szivárgás megtalálásának egyik legfontosabb lépése a pontos hely behatárolása. Ha a műszer egy területen gázt érzékel, az automatikus nullázással az aktuális háttérkoncentráció új nullpontként használható.

Ezután a műszert tovább mozgatva a növekvő koncentráció alapján egyre közelebb lehet kerülni a szivárgási ponthoz.

Ez a gyakorlatban azt jelenti, hogy nem csak arra alkalmas, hogy jelezze: „itt valahol gáz van”, hanem a csatlakozás, tömítés vagy szerelvény konkrét szivárgási helyének megkeresését is támogatja.

Automatikus és manuális nullázás

A készülék kétféle nullázási lehetőséget kínál:

• automatikus nullázás: a műszer folyamatosan alkalmazkodik a környezeti háttérhez, ami gyors helymeghatározást tesz lehetővé,
• manuális nullázás: a felhasználó maga rögzítheti az aktuális koncentrációt referenciaértékként.

A manuális nullázás különösen hasznos lehet olyan helyen, ahol már eleve jelen van valamennyi háttérgáz, de ezen belül kell megtalálni a nagyobb koncentrációjú szivárgási pontot.

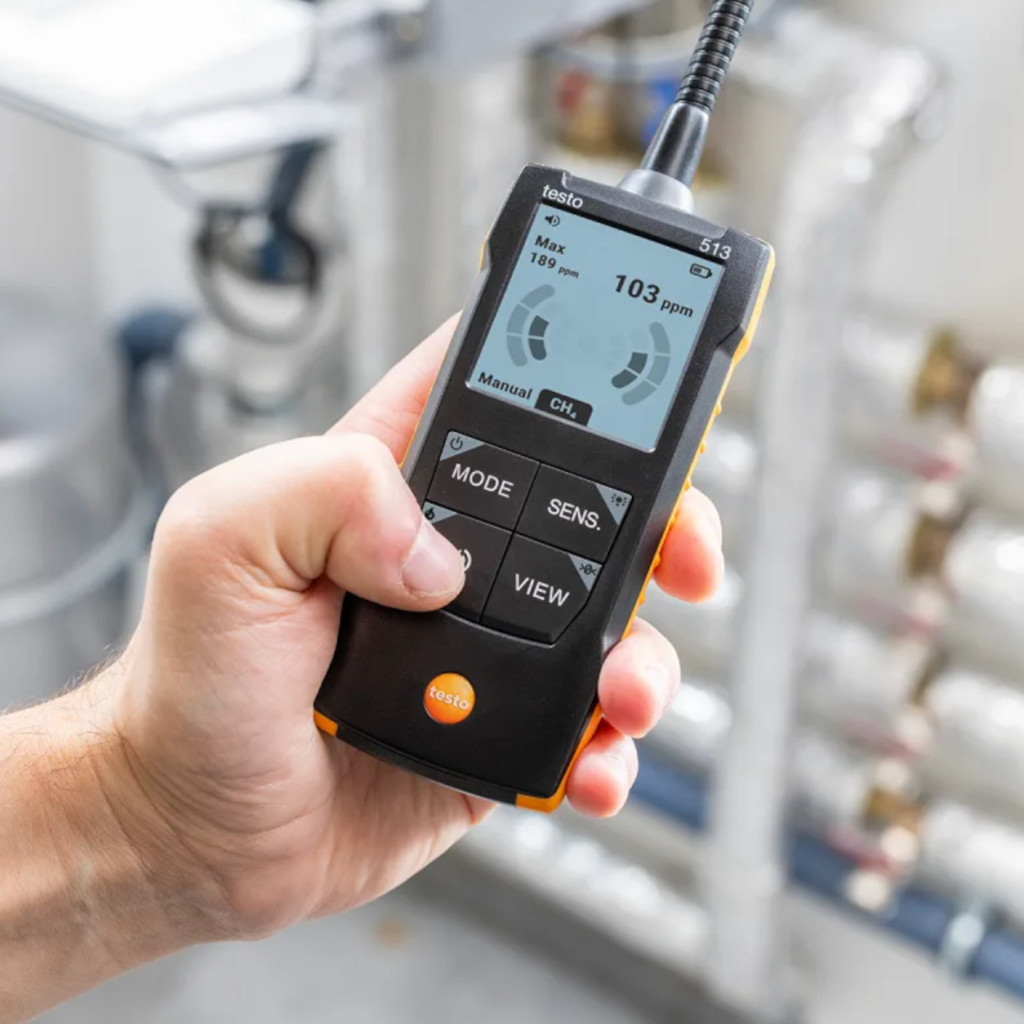

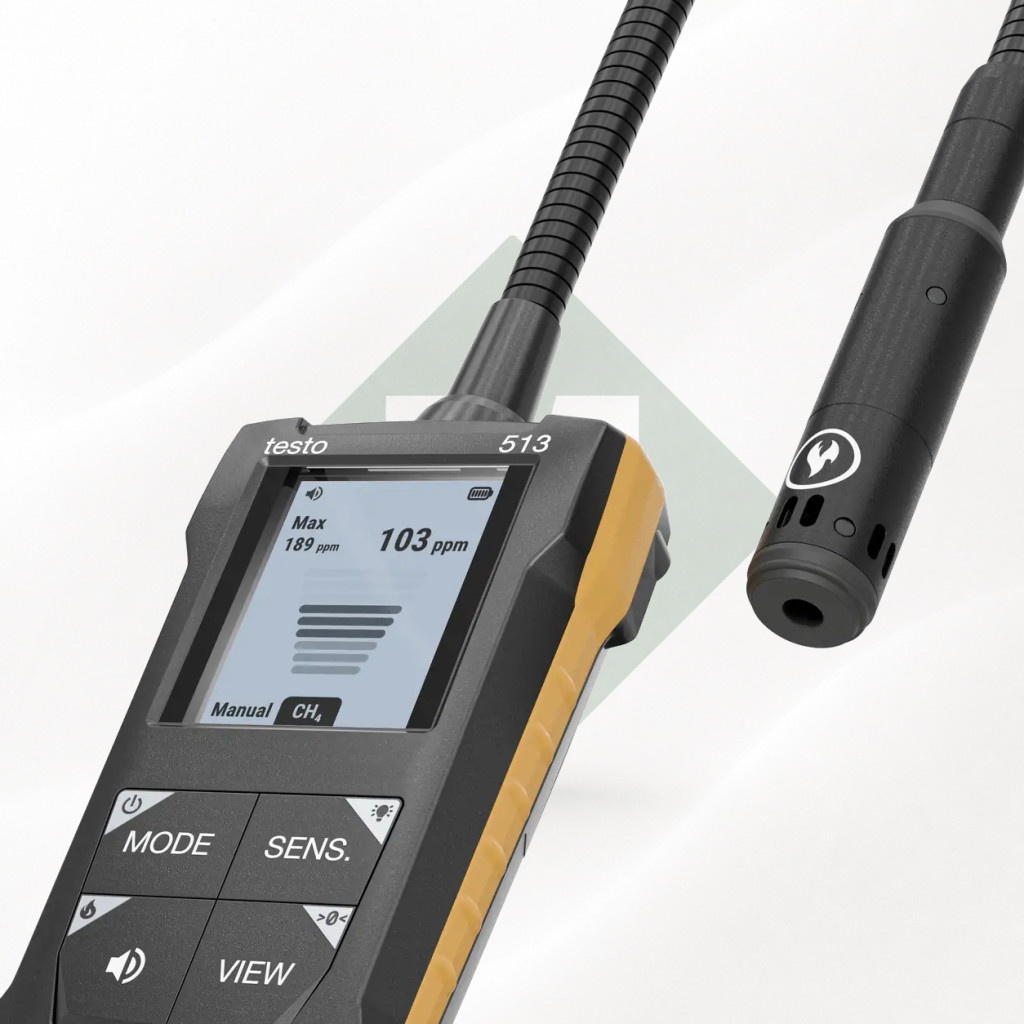

Numerikus, oszlopgrafikonos és %LEL kijelzés

A szivárgás különböző módokon jeleníthető meg a műszer kijelzőjén.

• ppm: kis gázkoncentrációk pontos numerikus követéséhez,
• Vol.%: magasabb koncentrációk kijelzéséhez,
• %LEL: az alsó robbanási határértékhez viszonyított kijelzéshez,
• oszlopgrafikon: gyors vizuális helymeghatározáshoz.

Az oszlopgrafikon szivárgáskeresésnél különösen praktikus, mert nem kell folyamatosan számértékeket összehasonlítani: a jel erősödése azonnal látható.

Mit jelent a %LEL?

Az LEL – Lower Explosive Limit – az adott éghető gáz alsó robbanási határát jelenti. Ez az a legalacsonyabb gázkoncentráció, amelynél megfelelő körülmények között a gáz-levegő keverék már meggyulladhat.

A %LEL kijelzés azt mutatja meg, hogy a mért koncentráció ennek a határértéknek hány százaléka.

Fontos: a testo 513 szerviz- és szivárgáskereső műszer. Nem helyettesít telepített robbanásveszély-figyelő vagy személyi gázriasztó rendszert.

Két érzékenységi fokozat

A készülék két érzékenységi szinttel használható:

• High: nagy érzékenységű mód, 3 g/év névleges szivárgási érzékenységgel,
• Low: csökkentett érzékenységű mód, 14 g/év névleges szivárgási érzékenységgel.

A nagy érzékenységű mód kis szivárgások keresésére alkalmas. Nagyobb gázkoncentráció vagy sok háttérgáz esetén az alacsonyabb érzékenység megkönnyítheti a tényleges hibapont behatárolását.

Optikai és akusztikus riasztás

A testo 513 nemcsak a kijelzőn mutatja a változást, hanem fény- és hangjelzéssel is figyelmeztet.

Ez gépészeti környezetben különösen praktikus, mert a szerelőnek nem kell folyamatosan a kijelzőt figyelnie. A hangjelzés változásából is követhető, hogy a szonda közelebb kerül-e a szivárgáshoz.

Felhasználó által cserélhető érzékelő

A testo 513 egyik fontos üzemeltetési előnye, hogy a gázérzékelő modul külön cserélhető.

A kompatibilis csereérzékelő:

testo 51x Basic Combi Gas Sensor – cikkszám: 0554 3515

Ez azt jelenti, hogy az érzékelő elhasználódása esetén nem szükséges a teljes műszert lecserélni vagy hosszabb időre szervizbe küldeni.

A szenzor élettartama erősen függ a használati gyakoriságtól, a gázkoncentrációtól és a környezeti feltételektől. Rendszeres professzionális használatnál az érzékelő állapotát célszerű időszakosan ellenőrizni.

Helyes gázszivárgás-keresési módszer

1. Kapcsold be a műszert tiszta vagy ismert környezeti levegőn.
2. Várd meg a készülék üzemkész állapotát.
3. Válaszd ki a megfelelő gázt és érzékenységi módot.
4. A szondát lassan vezesd végig a cső, csatlakozás vagy szerelvény körül.
5. Tartsd az érzékelőfejet közel a vizsgált felülethez, de ne zárd el a szenzornyílást.
6. Figyeld a hangjelzést és az oszlopgrafikon változását.
7. Ha a műszer gázt érzékel, csökkentsd a vizsgált területet.
8. Szükség szerint használd a nullázási funkciót.
9. A legerősebb jel környezetében lassú, többirányú mozgatással keresd meg a szivárgás helyét.

A szonda mozgatási sebessége is számít

A gyors, kapkodó mozgatás miatt a műszer már csak azután jelezhet, hogy az érzékelő túlhaladt a hibaponton. A 2 másodpercnél rövidebb válaszidő gyors, de ettől függetlenül a szondát célszerű lassan és egyenletesen vezetni.

Egy gyanús csatlakozást több irányból is érdemes körbejárni, mert a szivárgó gáz a légmozgástól és a gáz sűrűségétől függően nem feltétlenül közvetlenül a hibahely fölött koncentrálódik.

A gáz típusa is befolyásolja, hol érdemes keresni

A különböző gázok sűrűsége eltér a levegőétől. Ez befolyásolja, hogy szivárgás után merre halmozódnak fel.

• A metán és a hidrogén a levegőnél könnyebb, ezért hajlamos felfelé terjedni.
• A propán és a bután a levegőnél nehezebb, ezért alacsonyabb pontokon is felhalmozódhat.

A konkrét szivárgási pont keresésénél azonban mindig magát a szerelvényt kell közvetlenül átvizsgálni, nem csak a helyiség alsó vagy felső részét.

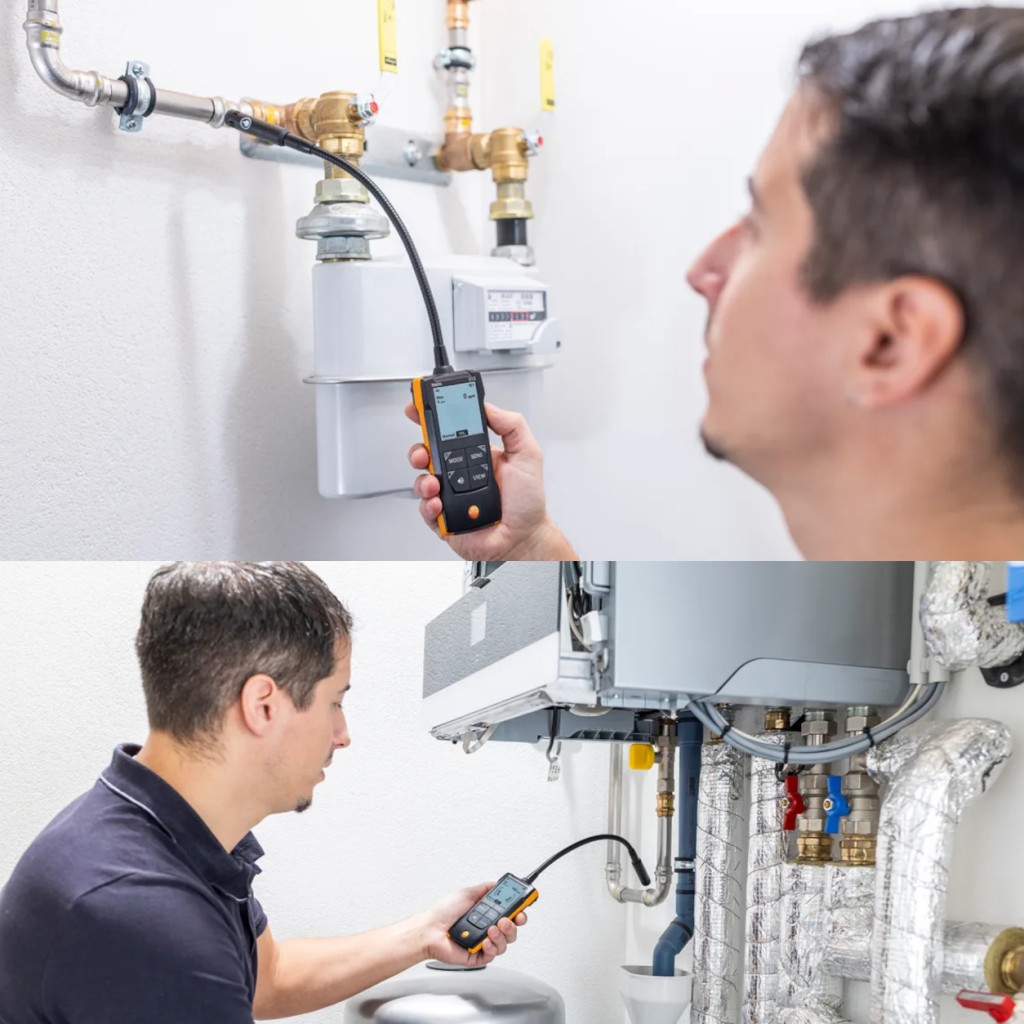

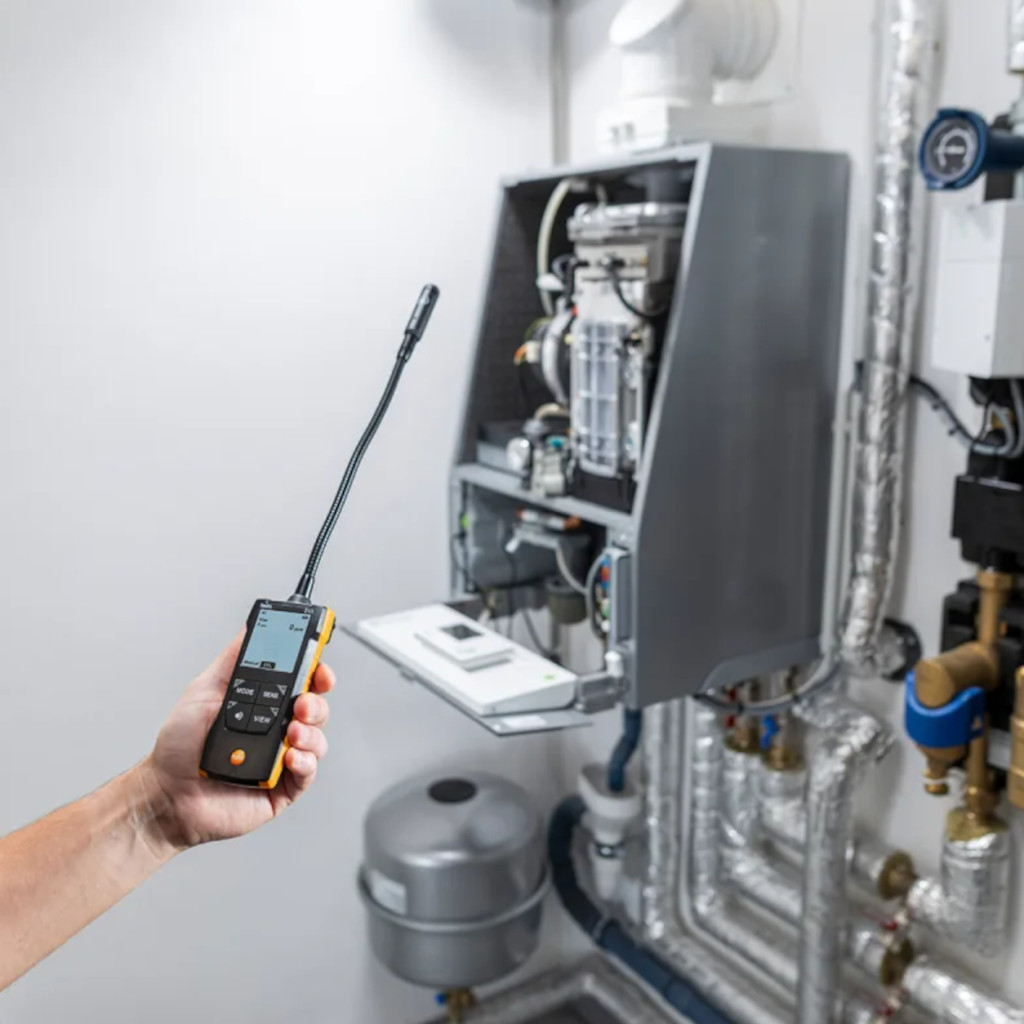

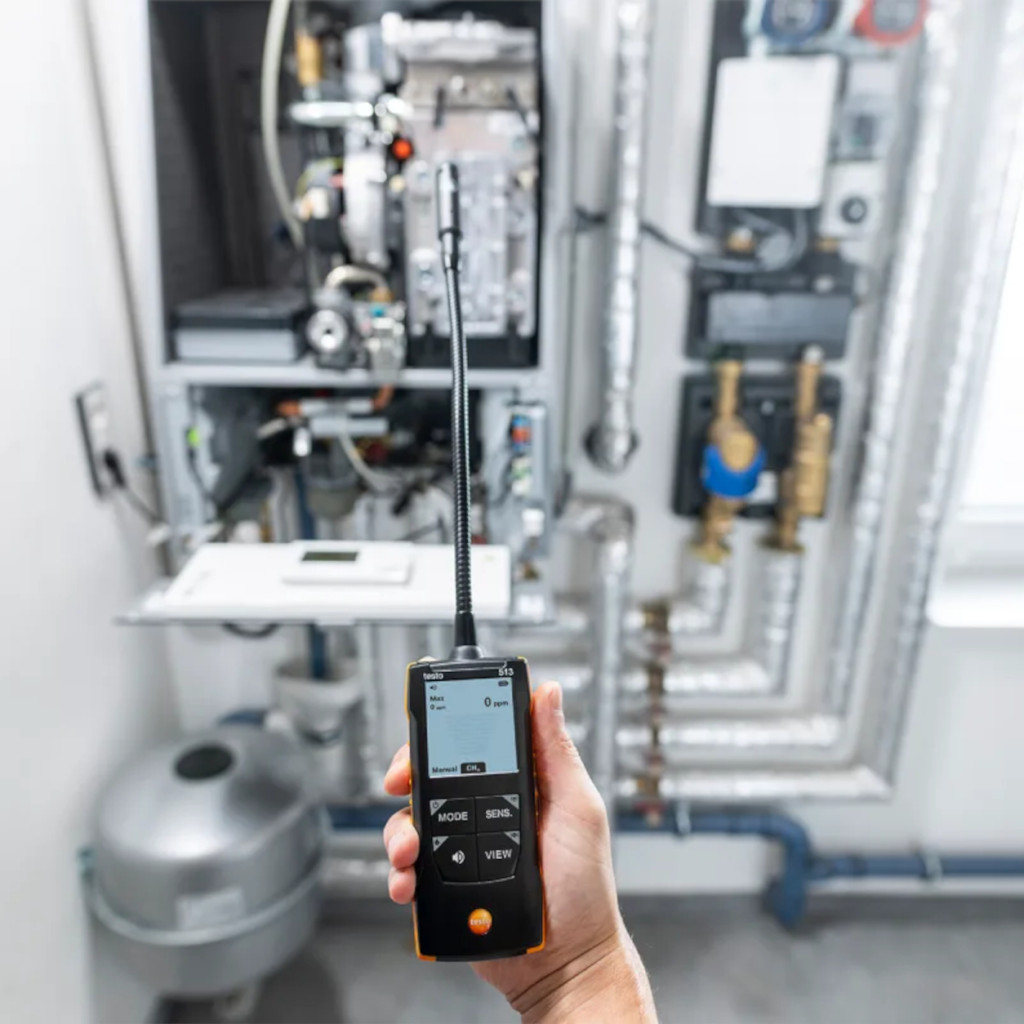

Hol használható?

• lakossági gázkazánok szervizelésénél,
• ipari gázkazánoknál,
• földgázvezetékek és csatlakozások vizsgálatánál,
• gázszelepek és szabályozók környezetében,
• PB-gázzal működő rendszereknél,
• propán- és butánvezetékeknél,
• hidrogénes és formálógázas szivárgáskeresésnél,
• karbantartási és üzembe helyezési ellenőrzéseknél.

Nem hűtőközeg-szivárgáskereső

A testo 513 éghető gázok – metán, propán, bután és hidrogén – érzékelésére készült.

Nem ez a megfelelő műszer például R32, R410A, R134a és más hűtőközegek általános szivárgáskeresésére. Hűtéstechnikai feladatra a megfelelő hűtőközeg-érzékelővel rendelkező Testo készüléket kell választani.

Nem helyettesíti a tömörségi vizsgálatot

A testo 513 rendkívül jól használható a szivárgás helyének felkutatására, de a gázvezeték hivatalos tömörségi vagy nyomáspróbáját nem helyettesíti.

A gázrendszerek üzembe helyezési, karbantartási és biztonsági vizsgálatait mindig az adott rendszerre vonatkozó előírások, szabványok és jogosultsági követelmények szerint kell elvégezni.

Fontos biztonsági korlát

A testo 513 szivárgáskereső eszköz, nem folyamatos személyi gázriasztó. A gyártói termékoldalon nem szerepel külön Ex/ATEX robbanásbiztos minősítés ehhez a modellhez, ezért robbanásveszélyes zónában csak az adott munkaterületre igazoltan megfelelő műszer használható.

Nagy koncentrációjú gáz, ismert jelentős szivárgás vagy robbanásveszély gyanúja esetén elsődlegesen a biztonsági eljárást kell követni, nem a szivárgási hely közvetlen kézi keresését.

3 darab AA elemmel működik

A készülék három darab AA alkáli elemmel működik. A várható üzemidő körülbelül 10 óra.

Ez szervizhasználatnál praktikus megoldás: nincs szükség külön töltőre, a lemerült elemek terepen is gyorsan cserélhetők.

Műszaki adatok

A csomag tartalma

A testo 513 jó választás gázkészülék-szerelőknek, épületgépészeti szervizeknek és ipari karbantartóknak, akiknek gyorsan kell megtalálniuk egy metán-, propán-, bután- vagy hidrogénszivárgás konkrét helyét. A 2 másodpercnél rövidebb reakcióidő, az 1 ppm-es alsó mérési tartomány, a rugalmas 330 mm-es érzékelő és az automatikus nullázás kifejezetten helyszíni hibakeresésre teszi alkalmassá, a cserélhető szenzor pedig hosszabb távon is gazdaságosan üzemben tarthatóvá teszi.

Gyakorlati kérdések, mielőtt végigmész a gázkötéseken

Milyen gázokat érzékel a testo 513?

Metánt, propánt, butánt és hidrogént. Földgáz-, PB-gáz- és bizonyos hidrogénes vagy formálógázas szivárgáskeresési feladatokhoz használható.

Földgázszivárgás keresésére jó?

Igen. A földgáz fő összetevője metán, amelyet a testo 513 1 ppm és 1,0 térfogat% közötti tartományban érzékel.

PB-palacknál és PB-gázrendszernél is használható?

Igen. A propán és bután egyaránt a támogatott gázok között szerepel.

Hidrogénszivárgást is érzékel?

Igen, hidrogén és formálógáz alkalmazásoknál is használható. A hidrogén mérési tartománya 1 ppm…1,0 Vol.%.

Hűtőközeg-szivárgást is megkeres?

Nem ez a megfelelő műszer általános hűtőközeg-kereséshez. A testo 513 éghető gázokra készült. R32, R410A, R134a és más hűtőközegekhez megfelelő hűtőközeg-szivárgáskereső szükséges.

Mire jó az automatikus nullázás?

Ha egy területen már érzékelhető gáz, a műszer az aktuális szintet új háttérértékként képes kezelni. Így tovább lehet haladni a koncentráció növekedésének irányába, és pontosabban meghatározható a szivárgási hely.

Mennyire gyorsan reagál?

A válasz- és visszaállási idő egyaránt 2 másodpercnél rövidebb, ezért a szonda folyamatos végigvezetésével gyorsan ellenőrizhetők a csatlakozások.

Cserélhető benne az érzékelő?

Igen. A szenzor a felhasználó által is cserélhető. A hozzá való Basic Combi Gas Sensor cikkszáma 0554 3515.

Helyettesíti a gázvezeték nyomáspróbáját?

Nem. A testo 513 a szivárgási hely felkutatására szolgál. A rendszer hivatalos tömörségi vagy nyomásvizsgálatát az előírt mérési eljárással és megfelelő műszerrel kell elvégezni.

Használható állandó gázriasztóként?

Nem. Kézi szerviz- és hibakereső műszer, nem folyamatos helyiségfelügyeletre szolgáló telepített gázriasztó.

Mennyi ideig működik egy elemkészlettel?

A gyártói adat szerint három AA alkáli elemmel körülbelül 10 órás üzemidő érhető el.
