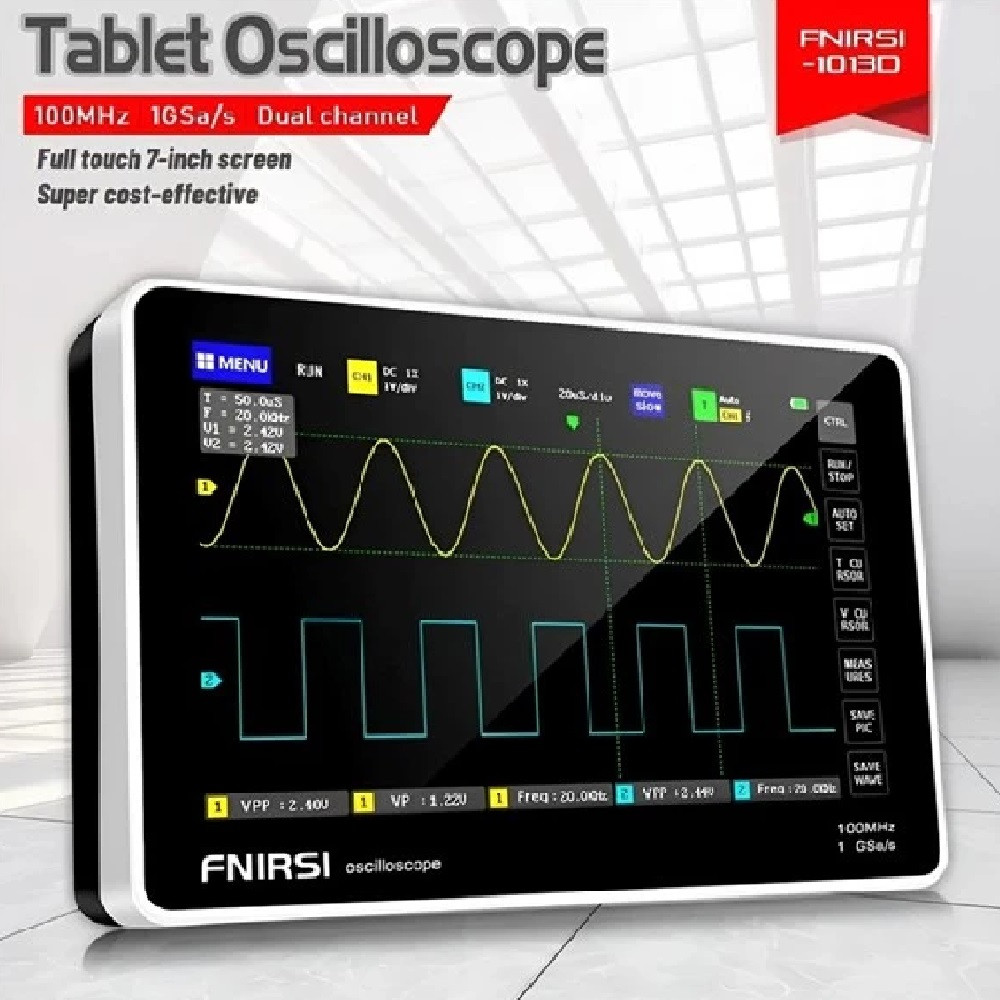

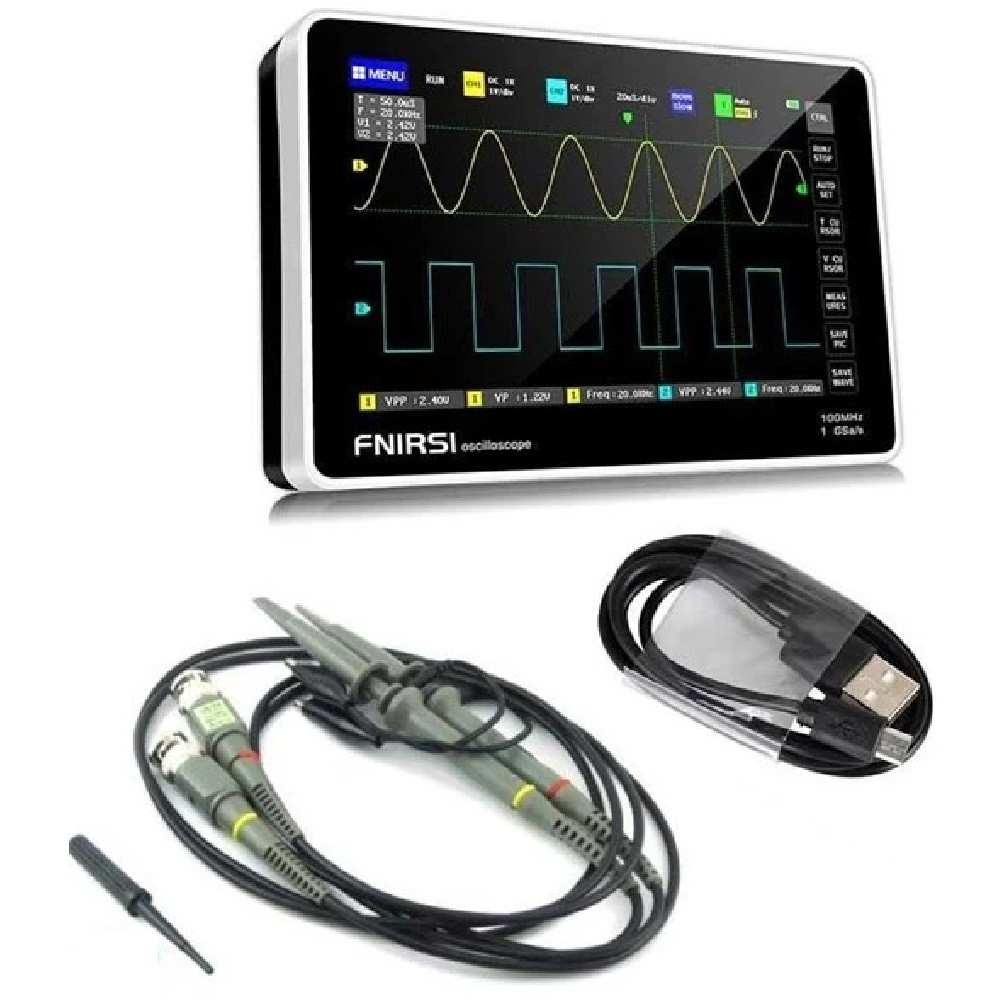

FNIRSI 1013D kétcsatornás digitális oszcilloszkóp, 100 MHz, 7” érintőkijelzővel

FNIRSI 1013D digitális oszcilloszkóp – nagy kijelző, hordozható kivitel, kényelmes mérés

Az FNIRSI 1013D egy modern, kétcsatornás digitális oszcilloszkóp, amelyet kifejezetten olyan felhasználóknak terveztek, akik egy jól kezelhető, nagy kijelzős és hordozható mérőműszert keresnek elektronikai mérésekhez. A 7”-os TFT LCD érintőkijelzőnek köszönhetően a hullámformák jól áttekinthetők, a kezelése pedig sokkal kényelmesebb, mint a kisebb kijelzős kézi szkópoké.

A készülék tablet jellegű kialakítása, beépített akkumulátora és kompakt mérete miatt nemcsak műhelyasztalon, hanem terepi hibakeresésnél, szervizelésnél vagy oktatási környezetben is jól használható. Ha elektronikai áramkörök jelalakját, frekvenciáját, amplitúdóját vagy időbeli lefutását szeretnéd vizsgálni, ez a műszer jó belépő a komolyabb digitális oszcilloszkópok világába.

Az FNIRSI 1013D 2 mérőcsatornával, 100 MHz analóg sávszélességgel és akár 1 GSa/s maximális mintavételezéssel dolgozik. A beépített 1 GB memória segítségével képernyőképek és hullámforma-adatok is menthetők, amelyeket később USB kapcsolaton keresztül számítógépre is át lehet vinni.

Mire használható az FNIRSI 1013D?

• elektronikai áramkörök hibakeresésére,
• jelalakok vizsgálatára és összehasonlítására,
• frekvencia, periódusidő, kitöltési tényező és feszültségértékek mérésére,
• kapcsolóüzemű tápegységek, vezérlőáramkörök, érzékelők vizsgálatához,
• szerviz- és javítási munkákhoz,
• elektronikai oktatáshoz, tanuláshoz, hobbiprojektekhez,
• terepi mérésekhez, ahol előny a beépített akkumulátoros működés.

Főbb előnyök

• 7” érintőkijelző: nagy, jól áttekinthető 800×480 felbontású TFT LCD kijelző.
• Kétcsatornás mérés: két jel egyidejű vizsgálatára és összehasonlítására alkalmas.
• 100 MHz sávszélesség: széles körben használható elektronikai mérésekhez.
• Akár 1 GSa/s mintavételezés: gyors jelváltozások vizsgálatához is használható.
• Beépített akkumulátor: 6000 mAh kapacitás, akár kb. 4 óra folyamatos működéssel.
• Automatikus mérési funkciók: akár 12 paraméter mérése, például Vpp, Vmax, Vmin, Vrms, frekvencia, periódus és kitöltési tényező.
• Adatmentés: képernyőképek és hullámforma-adatok mentése belső memóriába.
• USB kapcsolat: mentett adatok és képernyőképek átvitele számítógépre.

Nagy kijelző, egyszerűbb kezelés

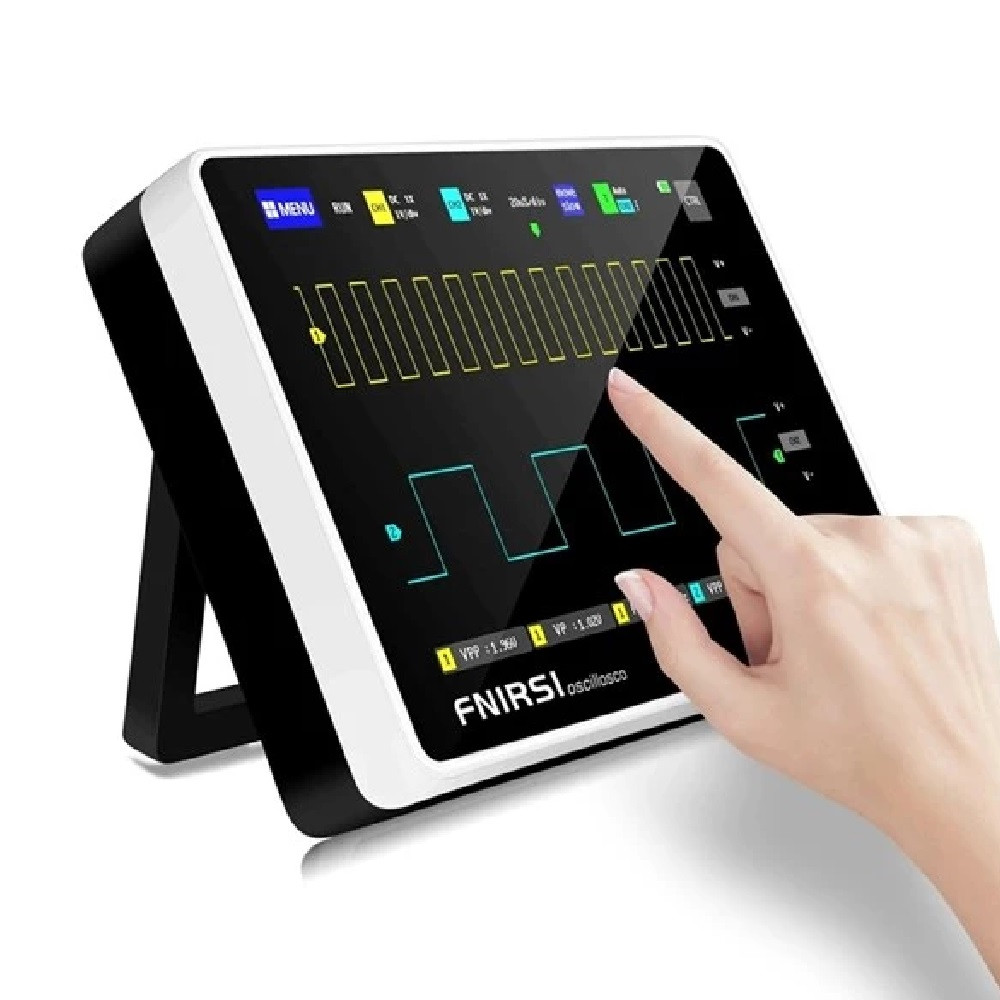

A 7”-os kapacitív érintőkijelző nagy előnye, hogy a mért hullámformák, skálák és mérési értékek kényelmesen leolvashatók. A kisebb, zseboszcilloszkóp jellegű eszközökhöz képest sokkal átláthatóbb munkafelületet ad, ami hosszabb mérések vagy összetettebb hibakeresés esetén komoly kényelmi előny.

Az egygombos automatikus beállítás segítséget nyújt akkor is, ha gyorsan szeretnél értékelhető jelalakot kapni a kijelzőn. Ez különösen hasznos lehet kezdőknek, oktatási célra, vagy olyan helyzetekben, amikor nem a beállításokkal szeretnél hosszasan foglalkozni, hanem gyorsan látni akarod, mi történik az áramkörben.

Mentés és dokumentálás

A beépített 1 GB memória akár 1000 képernyőkép és 1000 hullámforma-adat mentésére is használható. Ez jól jön javítási munkáknál, oktatásnál vagy olyan esetekben, amikor a mérési eredményt később vissza kell nézni, dokumentálni kell, vagy össze szeretnéd hasonlítani egy korábbi állapottal.

Az USB csatlakozón keresztül a mentett adatok számítógépre is átmásolhatók, így a mérési eredmények könnyebben archiválhatók vagy tovább feldolgozhatók.

Fontos használati tudnivalók

Az oszcilloszkóp használata előtt mindig ellenőrizni kell a mérendő áramkör feszültségszintjét, a szonda beállítását és a megfelelő mérési tartományt. A megadott sávszélesség és feszültségtartomány a szondabeállítástól is függ, ezért mérés előtt érdemes átnézni a műszer és a mérőszondák beállításait.

Hálózati feszültségű vagy nagy energiájú áramkörök vizsgálatánál fokozott óvatosság szükséges. Ilyen méréseket csak megfelelő villamossági ismerettel, megfelelő mérési elrendezéssel és biztonságos körülmények között szabad végezni.

Mérhető automatikus paraméterek

• VPP
• VP
• Vmax
• Vmin
• Vavg
• Vrms
• frekvencia
• Duty+
• Duty-
• Time+
• Time-
• periódusidő

Műszaki adatok

Az FNIRSI 1013D egy jól használható, nagy kijelzős, hordozható digitális oszcilloszkóp elektronikai mérésekhez, hibakereséshez és oktatási célokra. A 2 csatorna, a 100 MHz-es sávszélesség, az érintőkijelző, a beépített akkumulátor és az adatmentési lehetőség együtt egy praktikus, sokoldalú műszert ad műhelybe és terepi munkához is.
