Az oszcilloszkópok kategóriában elektronikai, szerviz, oktatási, fejlesztési és hibakeresési feladatokhoz használható digitális oszcilloszkópokat találsz.
Az oszcilloszkóp nem csak egy pillanatnyi feszültségértéket mutat, hanem a jel időbeli változását is megjeleníti. Így láthatóvá válik a hullámforma, a frekvencia, a periódusidő, a jelalak, a zaj, a torzítás, az impulzus, a tüskék, a felfutási idő vagy akár egy időszakos hibajelenség is.
Választáskor érdemes figyelni a sávszélességre, mintavételezési sebességre, csatornaszámra, kijelzőre, memória mélységre, trigger funkciókra, mérési lehetőségekre, hordozható vagy asztali kivitelre, beépített multiméter vagy jelgenerátor funkcióra, valamint arra, hogy oktatáshoz, elektronikai javításhoz, fejlesztéshez vagy műhelyes hibakereséshez keresel műszert.
Oszcilloszkópok elektronikai mérésekhez és hibakereséshez
Az oszcilloszkóp az elektronikai és villamos mérések egyik legfontosabb műszere, ha nem csak egy egyszerű számértékre, hanem a jel időbeli viselkedésére is kíváncsi vagy. Míg egy multiméter jellemzően pillanatnyi vagy átlagolt mérési értéket mutat, az oszcilloszkóp képernyőn jeleníti meg a jelalakot, így sokkal több információt adhat az áramkör működéséről.
Az oszcilloszkópok kategóriában asztali digitális oszcilloszkópokat és hordozható, kézi oszcilloszkóp jellegű műszereket találsz. Ezek használhatók elektronikai szervizben, oktatásban, fejlesztésben, laborban, műhelyben, javításnál, hobbi elektronikához vagy olyan hibakeresési feladatokhoz, ahol fontos látni a jel időbeli változását.
Milyen termékek tartoznak ide?
- Asztali digitális oszcilloszkópok: műhelybe, szervizbe, laborba és oktatási munkaállomásra.

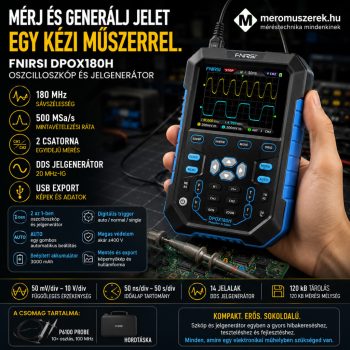

- Kézi oszcilloszkópok: hordozható kivitelű műszerek helyszíni vagy mobil hibakereséshez.
- Oszcilloszkóp-multiméterek: olyan kombinált műszerek, amelyek oszcilloszkóp és multiméter funkciókat is kínálnak.

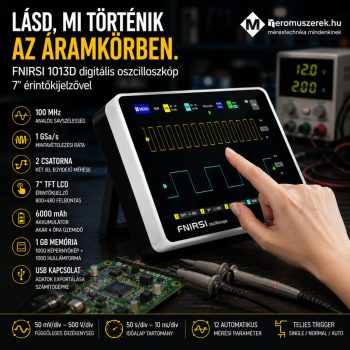

- Kétcsatornás oszcilloszkópok: két jel egyidejű vizsgálatához, összehasonlításához vagy időbeli kapcsolatuk elemzéséhez.
- Digitális tárolós oszcilloszkópok: jelalakok rögzítéséhez, megállításához és részletesebb kiértékeléséhez.
Mire használható az oszcilloszkóp?
Az oszcilloszkóp akkor hasznos, ha látni szeretnéd, hogyan változik egy feszültségjel az idő függvényében. Ez különösen fontos elektronikai áramkörök, érzékelők, tápegységek, vezérlőjelek, digitális jelek, impulzusok, PWM jelek, kommunikációs vonalak vagy periodikus hibák vizsgálatánál.
Gyakori felhasználási területek:
- elektronikai áramkörök hibakeresése,
- tápegységek, adapterek és kapcsolóüzemű áramkörök vizsgálata,
- PWM jelek, impulzusok és vezérlőjelek ellenőrzése,
- frekvencia, periódusidő és jelalak elemzése,
- zaj, tüskék, torzítás vagy instabil működés keresése,
- szenzorjelek, kommunikációs jelek és digitális jelszintek vizsgálata,
- oktatási, labor és fejlesztési mérések,
- szerviz és műhelyes elektronikai javítás.
Oszcilloszkóp vagy multiméter?
A multiméter akkor jó választás, ha konkrét mérési értéket szeretnél ellenőrizni: például feszültséget, ellenállást, folytonosságot, diódát, kapacitást vagy bizonyos esetekben áramot. Egyszerű mérésekhez, alap hibakereséshez és gyors ellenőrzéshez a multiméter sokszor elég.
Az oszcilloszkóp akkor kell, ha a jel alakja, időbeli változása vagy hibás viselkedése is fontos. Például ha egy tápegység kimenete zajos, egy PWM jel nem megfelelő, egy impulzus időnként eltűnik, vagy egy áramkör látszólag működik, de a jelalak hibás, akkor a multiméter kevés információt ad. Ilyenkor az oszcilloszkóp mutatja meg, mi történik valójában.
Asztali vagy kézi oszcilloszkóp?
Az asztali oszcilloszkóp műhelybe, laborba, oktatási környezetbe és elektronikai szervizbe ideális. Nagyobb kijelzőt, kényelmesebb kezelést, stabil munkaállomási használatot és sokszor több mérési funkciót ad. Ha a mérések többsége fix munkaasztalon történik, általában ez a praktikusabb választás.
A kézi oszcilloszkóp akkor lehet jobb, ha hordozható, helyszíni vagy kompakt műszerre van szükség. Egy oszcilloszkóp-multiméter kombinált eszköz például hasznos lehet terepen, szervizelésnél vagy olyan helyzetben, ahol nem fér el vagy nem praktikus egy nagyobb asztali műszer.
Csatornaszám: egy vagy két csatorna?
Az oszcilloszkóp csatornaszáma azt mutatja meg, hány jelet tudsz egyszerre vizsgálni. Egycsatornás műszerrel egyetlen jelalak figyelhető meg, ami egyszerűbb hibakereséshez elég lehet.
A kétcsatornás oszcilloszkóp már két jel egyidejű vizsgálatát teszi lehetővé. Ez nagyon hasznos lehet bemenet-kimenet összehasonlításánál, vezérlőjel és kimeneti jel kapcsolatának vizsgálatánál, fáziseltolódás, időzítés vagy digitális jelsorozatok ellenőrzésénél.
Sávszélesség és mintavételezés
Oszcilloszkóp választásakor az egyik legfontosabb adat a sávszélesség. Ez határozza meg, hogy a műszer milyen frekvenciatartományú jelek vizsgálatára alkalmas. Általános elektronikai, oktatási és javítási feladatokhoz kisebb sávszélesség is elegendő lehet, gyors digitális jelekhez, impulzusokhoz vagy nagyobb frekvenciájú áramkörökhöz viszont komolyabb műszer kellhet.
A mintavételezési sebesség azt mutatja meg, milyen sűrűn vesz mintát a műszer a vizsgált jelből. Minél gyorsabb és részletesebb jelet szeretnél vizsgálni, annál fontosabb a megfelelő mintavételezés. A sávszélességet és a mintavételezést mindig együtt érdemes nézni, nem külön-külön.
Trigger funkciók és jelalak rögzítése
A trigger funkció segít stabilan megjeleníteni a jelet, illetve elkapni egy adott eseményt. Ez különösen fontos impulzusok, ritkán jelentkező hibák, digitális jelek, indulási folyamatok vagy nem folyamatos jelenségek vizsgálatánál.
Digitális oszcilloszkópoknál gyakori előny a jelalak megállítása, rögzítése, nagyítása vagy későbbi elemzése. Ez szervizben és fejlesztésnél sokat segíthet, mert nem csak élőben látható a jel, hanem részletesebben is kiértékelhető.
Beépített multiméter funkció
Egyes hordozható oszcilloszkópok multiméter funkciókat is kínálnak. Ez praktikus lehet, ha egyetlen műszerrel szeretnél feszültséget, áramot, ellenállást, kapacitást, folytonosságot, diódát vagy frekvenciát is mérni, miközben egyszerűbb oszcilloszkópos jelalakvizsgálatra is szükség van.
A kategóriában szereplő UT-81C például kézi oszcilloszkóp és multiméter jellegű műszer, amelynél a kategóriaoldal multiméter funkciókat is felsorol, például feszültségmérést, áramerősségmérést, kapacitásmérést, ellenállásmérést, szakadásvizsgálatot, adattartást, diódatesztet, frekvenciamérést és smart funkciókat.
Oszcilloszkóp oktatáshoz és hobbi elektronikához
Oktatási és hobbi elektronikai környezetben az oszcilloszkóp nagyon szemléletes műszer, mert nem csak számokat mutat, hanem láthatóvá teszi a jelet. Segítségével könnyebb megérteni a frekvenciát, amplitúdót, periódusidőt, impulzusokat, PWM jeleket vagy egy tápegység zajosságát.
Tanuláshoz, mikrokontrolleres projektekhez, egyszerű javításokhoz és alap elektronikai fejlesztéshez egy belépő vagy középkategóriás digitális oszcilloszkóp is nagy előrelépés lehet a pusztán multiméteres méréshez képest.
Oszcilloszkóp elektronikai szervizhez
Elektronikai szervizben az oszcilloszkóp hibakeresésre és ellenőrzésre szolgál. Segíthet megmutatni, hogy egy tápegység stabil-e, van-e túlzott zaj vagy hullámosság, megfelelő-e egy vezérlőjel, működik-e egy oszcillátor, vagy rendben van-e egy digitális kommunikációs vonal.
Szervizfeladatoknál fontos lehet a megbízható trigger, a jól látható kijelző, a két csatorna, a megfelelő sávszélesség, a stabil mérőfej és a gyors kezelhetőség. Itt már nem csak az ár, hanem a műszer használhatósága és mérési képességei is sokat számítanak.
Mire figyelj oszcilloszkóp választásakor?
A megfelelő oszcilloszkóp kiválasztásánál a mérendő jelek és a felhasználási környezet a legfontosabb. Más műszer elég oktatási célra, és más kell rendszeres szervizhez vagy fejlesztéshez.
- Kivitel: asztali vagy hordozható kézi oszcilloszkóp kell?
- Csatornaszám: egy vagy két jel egyidejű vizsgálatára van szükség?
- Sávszélesség: milyen frekvenciatartományú jeleket szeretnél mérni?
- Mintavételezés: elég gyors-e a műszer a vizsgált jel részletes megjelenítéséhez?
- Kijelző: elég nagy, jól olvasható és áttekinthető-e munka közben?
- Memória mélység: fontos-e hosszabb jelrészletek rögzítése és elemzése?
- Trigger funkciók: kell-e ritka hibák, impulzusok vagy időzítési jelenségek elkapásához?
- Beépített funkciók: szükséges-e multiméter, frekvenciamérő vagy jelgenerátor funkció?
- Tartozékok: milyen mérőfej, kábel vagy adapter jár a műszerhez?
- Felhasználás: oktatáshoz, hobbi elektronikához, szervizhez, fejlesztéshez vagy laborba kell?
Biztonság oszcilloszkóp használatakor
Oszcilloszkóp használatakor különösen fontos a helyes mérési eljárás és a megfelelő mérőfej használata. Nem minden oszcilloszkóp és mérőfej alkalmas hálózati feszültség, nagyfeszültségű áramkör vagy földfüggetlen pontok biztonságos mérésére.
Hálózati, kapcsolóüzemű, ipari vagy nagyfeszültségű áramkörök vizsgálatánál fokozott óvatosság szükséges. Mindig ellenőrizd a műszer, a mérőfej és a mérési pont biztonsági feltételeit. Bizonytalan esetben kérj szakember segítségét, mert hibás bekötéssel a műszer és az áramkör is károsodhat, illetve balesetveszély is kialakulhat.
Jelalakok láthatóvá tétele elektronikai munkákhoz
Az oszcilloszkóp akkor adja a legtöbb pluszt, amikor a multiméter már kevés információt mutat. Segítségével láthatóvá válik a jel alakja, időzítése, frekvenciája, zajossága és hibás viselkedése, ami elektronikai javításnál, fejlesztésnél és oktatásnál óriási segítség.
Válaszd ki a feladathoz illő digitális oszcilloszkópot, és ellenőrizd a termék adatlapján a sávszélességet, mintavételezési sebességet, csatornaszámot, kijelzőt, memória mélységet, trigger funkciókat, tartozékokat, beépített multiméter vagy jelgenerátor funkciót és ajánlott felhasználási területet.
