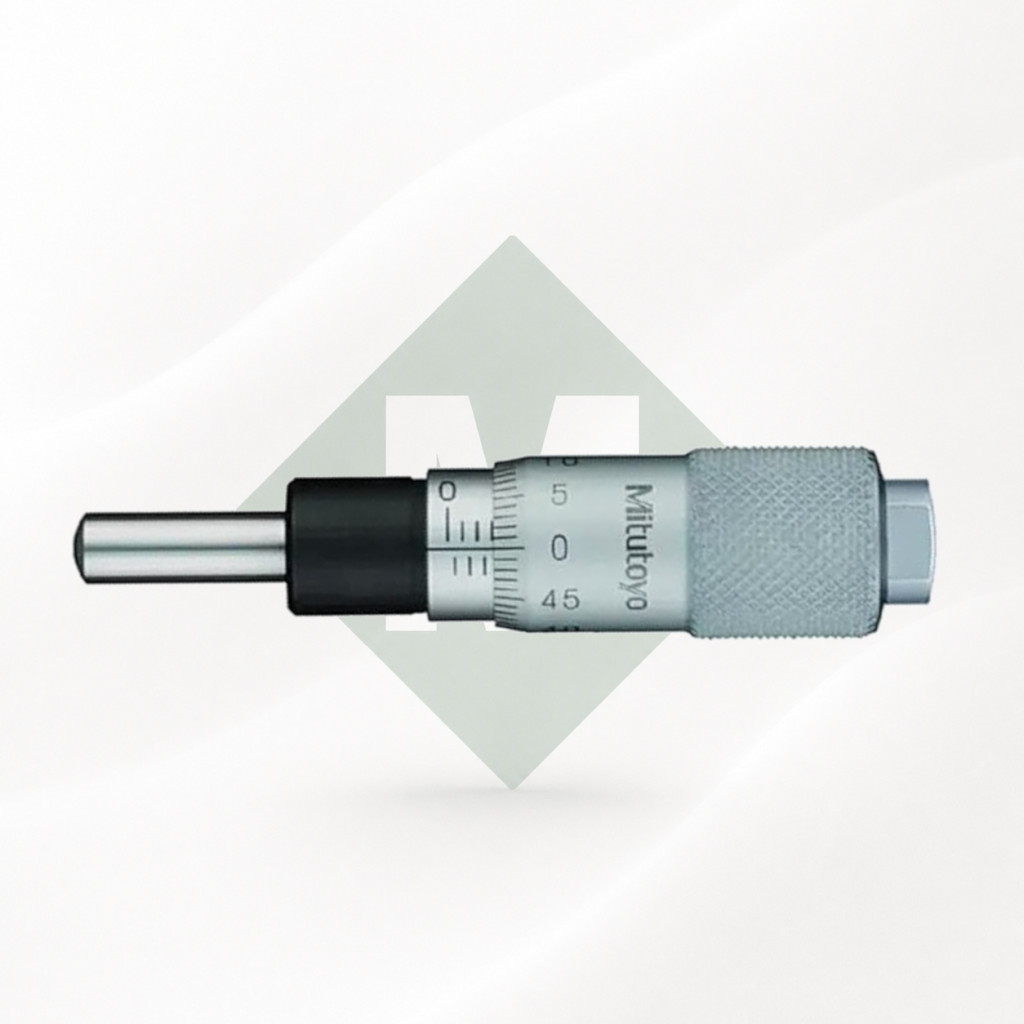

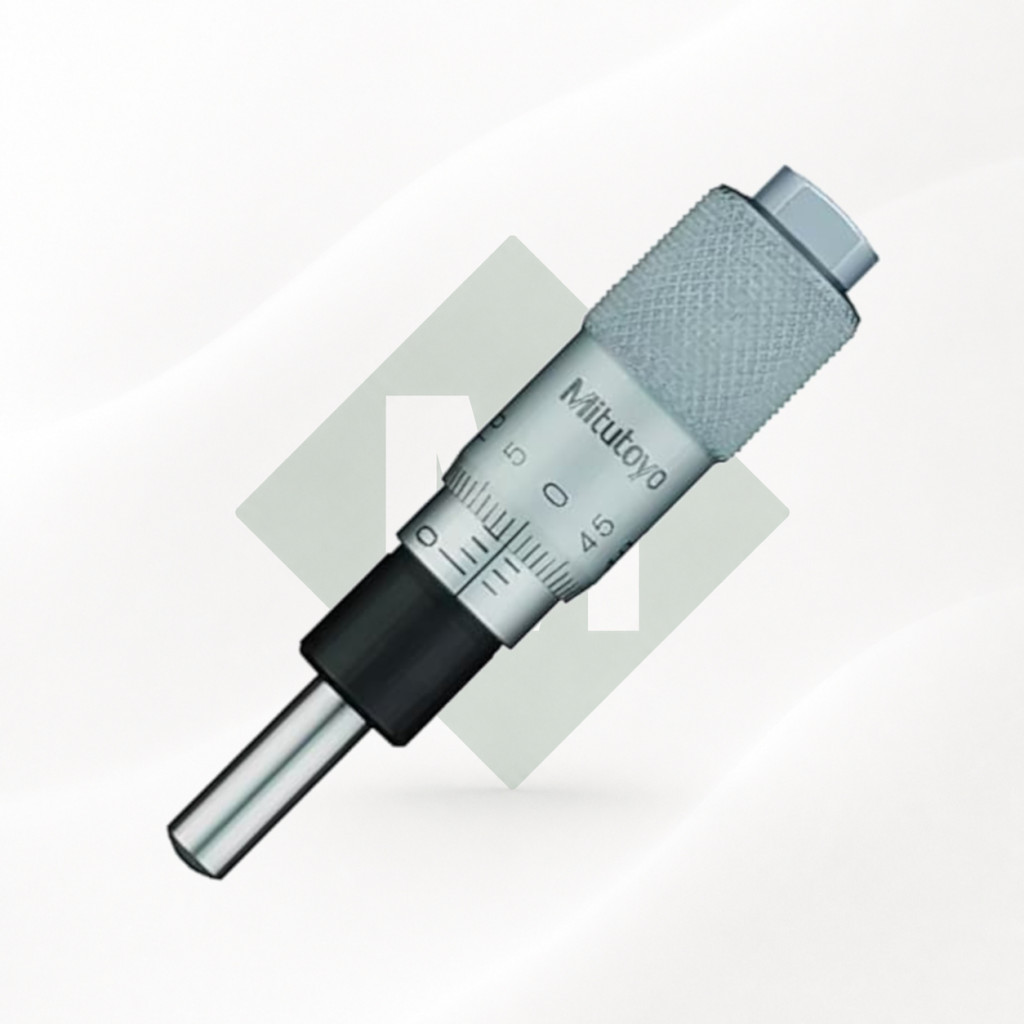

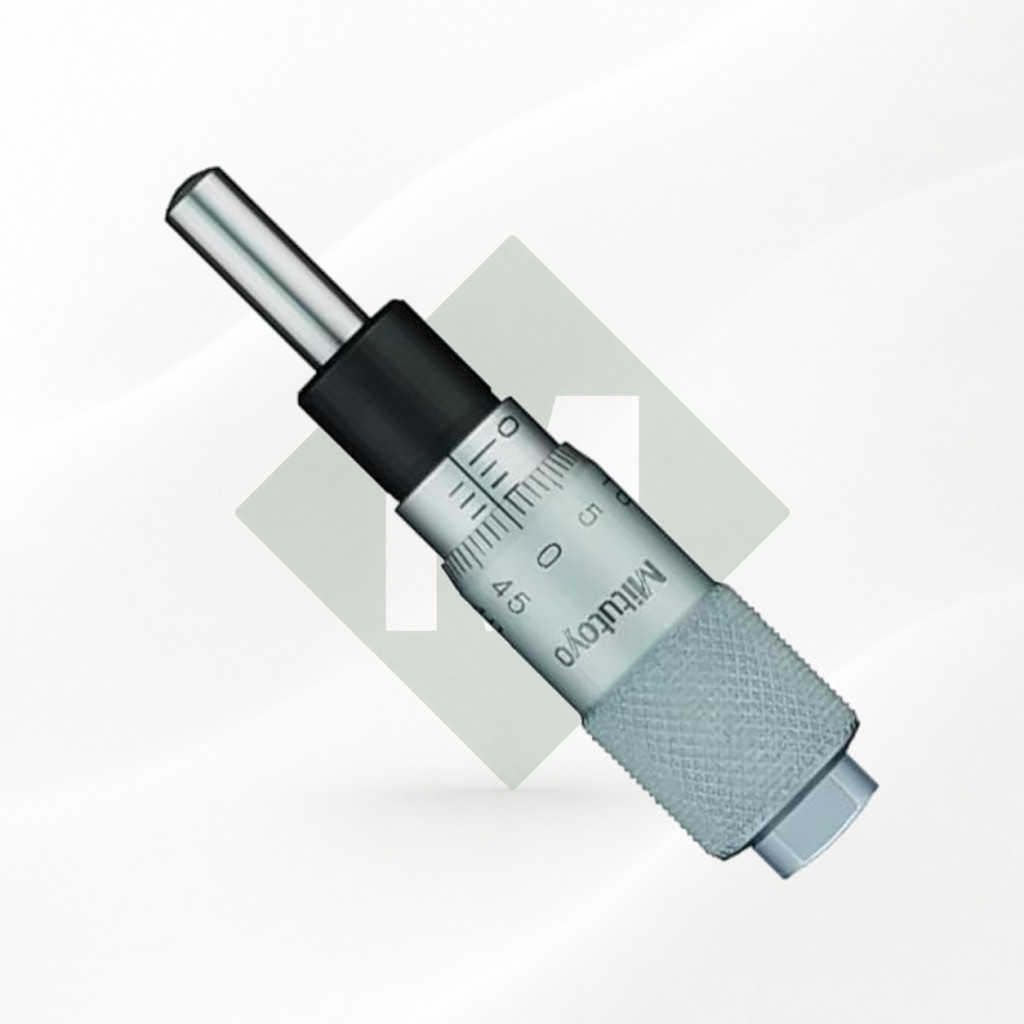

Mitutoyo 148-801-10 beépíthető mikrométerfej 0-13 mm, 0,01 mm, gömbvégű orsóval

A Mitutoyo 148-801-10 kompakt kialakítású beépíthető mikrométerfej, amely 0–13 mm tartományban, 0,01 mm osztásértékkel használható precíz mechanikai beállításra, pozicionálásra és összehasonlító mérési feladatokra.

A modell Ø9,5 mm-es sima befogószárral rendelkezik, ezért könnyen integrálható mérőkészülékbe, gépbe vagy egyedi mechanikai szerkezetbe.

A 148-801-10 legfontosabb sajátossága az SR4 gömbfelületű orsóvég. Ez olyan alkalmazásoknál lehet előnyös, ahol a kontaktfelület helyzete nem tökéletesen párhuzamos, vagy kisebb szögeltérés mellett is megbízható pontszerű érintkezést szeretnénk létrehozni.

Gömbvégű orsó speciális beépítési feladatokhoz

A 148-801-10 orsóvége SR4 gömbfelületű. A gömbgeometria csökkenti annak érzékenységét, hogy a hozzáérő felület pontosan milyen szögben helyezkedik el.

Ez különösen hasznos lehet finom mechanikai pozicionálásnál, állítható ütközőknél, optikai és mérőkészülékekben vagy egyedi gépészeti szerkezetekben.

0–13 mm tartomány kompakt kivitelben

A mikrométerfej 0–13 mm-es mozgástartományt biztosít. Kis mérete miatt szűkebb beépítési helyeken is jól használható.

A skála 0,01 mm-es osztású, így az orsó helyzete századmilliméteres lépésekben olvasható le és állítható.

±2 µm maximális megengedett hiba

A gyártó által megadott J_MPE érték ±2 µm. Ez precíziós mechanikai finombeállításra és mérőkészülékekben történő használatra is alkalmassá teszi.

A 0,01 mm osztásérték és a ±2 µm J_MPE két külön adat: az első a skála leolvashatóságát, a második a mérési pontossági specifikációt jelzi.

0,5 mm-es orsóemelkedés

Az orsó emelkedése 0,5 mm fordulatonként. Egy teljes dobfordulat tehát 0,5 mm lineáris elmozdulást eredményez.

Ez a klasszikus mikrométeres áttétel finom, jól kontrollálható pozicionálást tesz lehetővé.

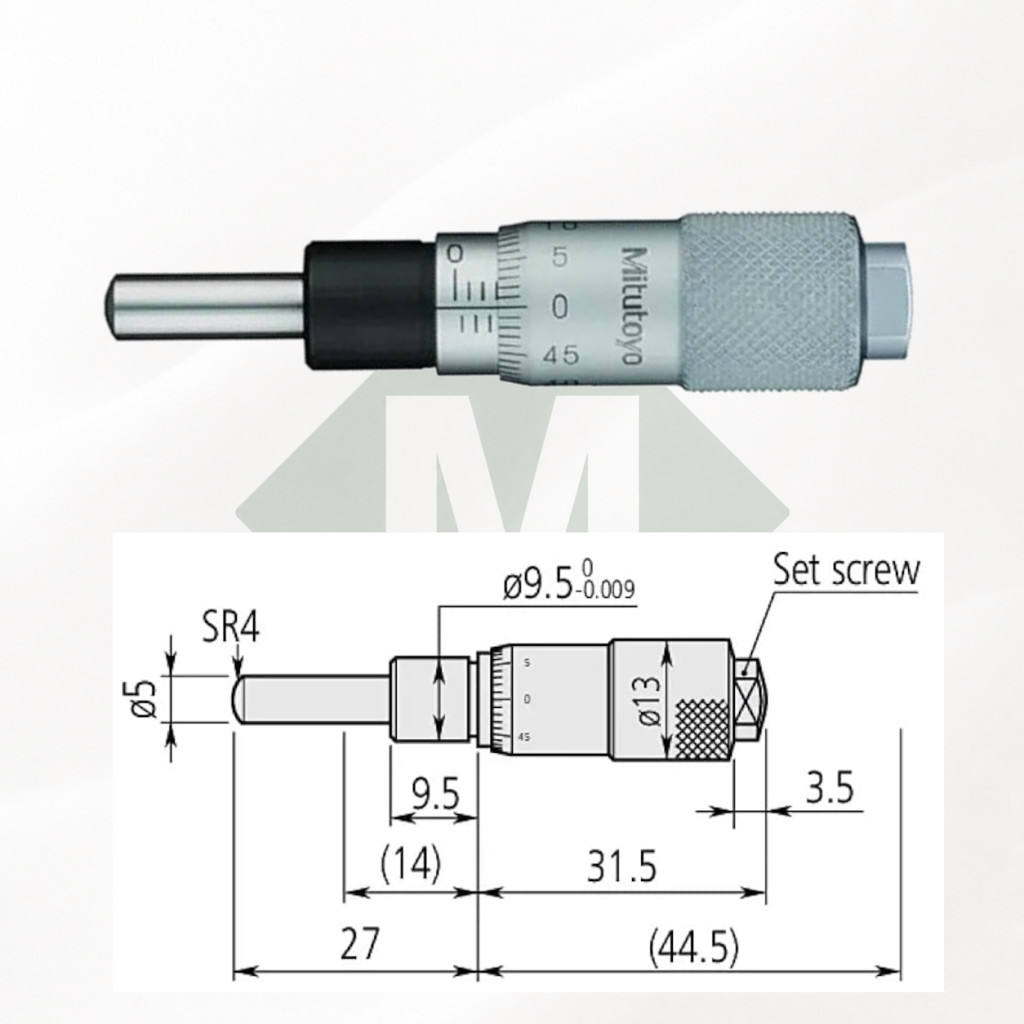

Ø9,5 mm-es sima befogószár

A 148-801-10 Ø9,5 mm-es sima szárral készül. Ez egyszerű furatos vagy bilincses befogást tesz lehetővé.

A modell nem rendelkezik befogóanyával. Ha közvetlen anyás rögzítés szükséges, a 148-802-10 lehet megfelelőbb változat.

Edzett és leppelt mérőfelület

Az orsóvég mérőfelülete edzett szerszámacélból készül, keménysége legalább 60 HRC, a felület pedig precíziós leppelést kap.

Ez jó kopásállóságot és stabil kontaktfelületet biztosít hosszabb távú használat során is.

Mire használható?

• mérőkészülékek finombeállítására,
• mechanikai pozicionálásra,
• állítható ütközőként,
• optikai és laboratóriumi mechanikákban,
• egyedi mérő- és befogókészülékekben,
• olyan helyen, ahol a gömbvég jobb kontaktust biztosít, mint a sík orsóvég.

A Mitutoyo 148-801-10 akkor jó választás, ha egy kompakt, készülékbe integrálható mikrométerfejre van szükség, és a kontaktgeometria miatt gömbvégű orsó előnyösebb, mint a hagyományos sík vég.

Műszaki adatok

148-801-10 vagy 148-104-10?

A két modell szinte teljesen azonos alapfelépítésű. A fő különbség az orsóvég geometriája:

• 148-104-10: sík orsóvég
• 148-801-10: SR4 gömbvégű orsó

A sík vég akkor előnyös, ha nagyobb sík felületre kell stabilan felfeküdni. A gömbvég akkor lehet jobb, ha a kontaktfelület szöge változhat, vagy pontszerűbb érintkezés szükséges.

További kivitelekhez tekintse meg mikrométereinket is.

Gyakori kérdések a Mitutoyo 148-801-10 mikrométerfejről

Mekkora a tartománya?
A Mitutoyo 148-801-10 mozgástartománya 0–13 mm.

Mekkora az osztásértéke?
A mechanikus skála 0,01 mm-es osztású.

Mit jelent az SR4 gömbvég?
Az orsó mérőfelülete gömb alakú, 4 mm sugarú görbülettel. Ez csökkenti a kontaktfelület szögeltérésére való érzékenységet.

Mekkora az orsó elmozdulása egy fordulatra?
Egy teljes dobfordulat 0,5 mm lineáris elmozdulást eredményez.

Hogyan rögzíthető?
Ø9,5 mm-es sima befogószárral rendelkezik, ezért megfelelő furatba vagy bilincses tartóba fogható.

Mi a különbség a 148-104-10 és a 148-801-10 között?
A 148-104-10 sík, a 148-801-10 pedig SR4 gömbvégű orsóval készül. Minden más fő mérési adatuk lényegében azonos.
