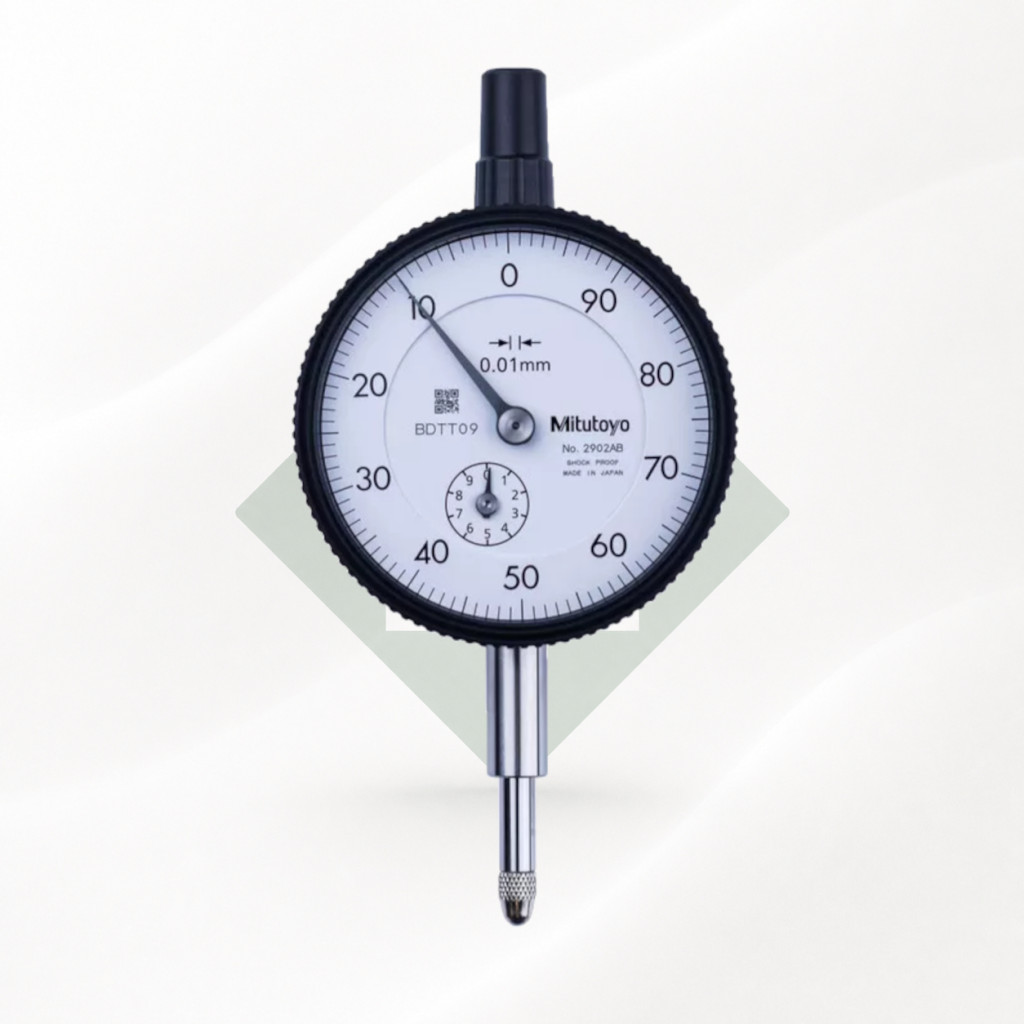

Mitutoyo 2902AB-01 analóg mérőóra 0-10 mm, 0,01 mm, fordított 100-0 skála, sík hátlap
44 900 Ft
(35 354 Ft+ÁFA)
(35 354 Ft+ÁFA)
Mitutoyo 2902AB-01 analóg mérőóra 0-10 mm, 0,01 mm, fordított 100-0 skála, sík hátlap
Cikkszám:
2902AB-01
Rendelhető
Mitutoyo 2902AB-01 analóg mérőóra 0–10 mm mérési tartománnyal, 0,01 mm osztásértékkel, 1 mm/fordulat kijelzéssel és fordított 100-0 skálával. Sík hátlapos, ANSI/AGD kivitel Ø9,52 mm-es befogószárral.
A fordított skála olyan összehasonlító és készülékes mérési feladatoknál praktikus, ahol a mérőcsap benyomásával csökkenő kijelzésre van szükség. A keményfém tapintó, az edzett rozsdamentes orsó és a robusztus Mitutoyo mechanika ipari használatra is alkalmassá teszi.
A Mitutoyo 2902AB-01 egy speciálisabb karakterű analóg mérőóra: 0–10 mm mérési tartomány, 0,01 mm osztás, 1 mm/fordulat, viszont a számlapja fordított, 100→0 irányú skálázású. A B itt sík hátlapot jelent, a -01 pedig az ANSI/AGD kivitelhez kapcsolódik; emiatt a befogószár Ø9,52 mm / 3/8", nem a metrikus 8 mm-es kivitel.
Jó választás gépbeállításhoz, mérőkészülékekhez és sorozatos összehasonlító mérésekhez, ha 0,01 mm-es mechanikus leolvasás és fordított számlapkiosztás szükséges.
Várható beérkezés :
Rendelésre 2-7 nap visszaigazolás szerint
44 900 Ft
(35 354 Ft+ÁFA)
(35 354 Ft+ÁFA)
Részletek
A Mitutoyo 2902AB-01 professzionális analóg mérőóra, amely 0–10 mm mérési tartománnyal, 0,01 mm osztásértékkel és 1 mm/fordulat kijelzéssel használható gépbeállítási, összehasonlító és készülékes mérési feladatokra.
A modell egyik legfontosabb sajátossága a fordított, 100-0 számlapkiosztás. Ez azt jelenti, hogy a mérőcsap benyomásakor a mutató csökkenő irányban halad. Bizonyos mérési elrendezéseknél ez lényegesen természetesebb és gyorsabban értelmezhető kijelzést ad, mint a hagyományos növekvő skála.
A 2902AB-01 sík hátlapos kivitelű, ezért mérőállványba, készülékbe vagy egyedi befogásba történő integrálásra különösen alkalmas.
Fordított 100-0 skála speciális mérési feladatokhoz
A 2902AB-01 skálája 100-0 irányú. A mérőcsap benyomásakor a kijelzett érték csökken.
Ez kifejezetten hasznos lehet például olyan összehasonlító mérőkészülékeknél, ahol a munkadarab növekvő mérete a mérőcsap nagyobb benyomódását okozza, és a mérési logika szerint célszerűbb csökkenő számlakijelzést használni.
A fordított skála tehát nem pontossági különbség, hanem ergonómiai és mérési-logikai tulajdonság.
0,01 mm osztás, 10 mm mérési tartomány
A mérőóra teljes mérési tartománya 10 mm, a számlap osztásértéke pedig 0,01 mm.
A nagymutató egy teljes fordulata 1 mm elmozdulásnak felel meg, ezért a mérési érték gyorsan és egyértelműen leolvasható.
A teljes 10 mm-es tartományon a maximális megengedett kijelzési hiba ±13 µm. Az első teljes fordulatra vonatkozó MPE ±10 µm, a hiszterézis 3 µm, az ismételhetőség pedig 3 µm.
ANSI/AGD kivitel Ø9,52 mm-es befogószárral
A 2902AB-01 ANSI/AGD Standard kivitelű mérőóra, ezért Ø9,52 mm / 3/8" befogószárral készül.
Ez fontos különbség a klasszikus európai metrikus Ø8 mm-es mérőórákhoz képest. Befogás vagy mérőállvány kiválasztásakor ezért ellenőrizni kell, hogy a tartó kompatibilis-e a 3/8"-os szárral.
Sík hátlap készülékbe építéshez
A cikkszámban szereplő AB jelölés sík hátlapos kivitelre utal.
A sík hátlap különösen akkor praktikus, ha a mérőórát mérőállványba, gépbe vagy egyedi mérőkészülékbe építjük, és nincs szükség hátoldali rögzítőfülre.
Robusztus mechanika ipari használatra
A mérőóra szára és orsója edzett rozsdamentes acélból készül, amely jó kopás- és mechanikai ellenállást biztosít.

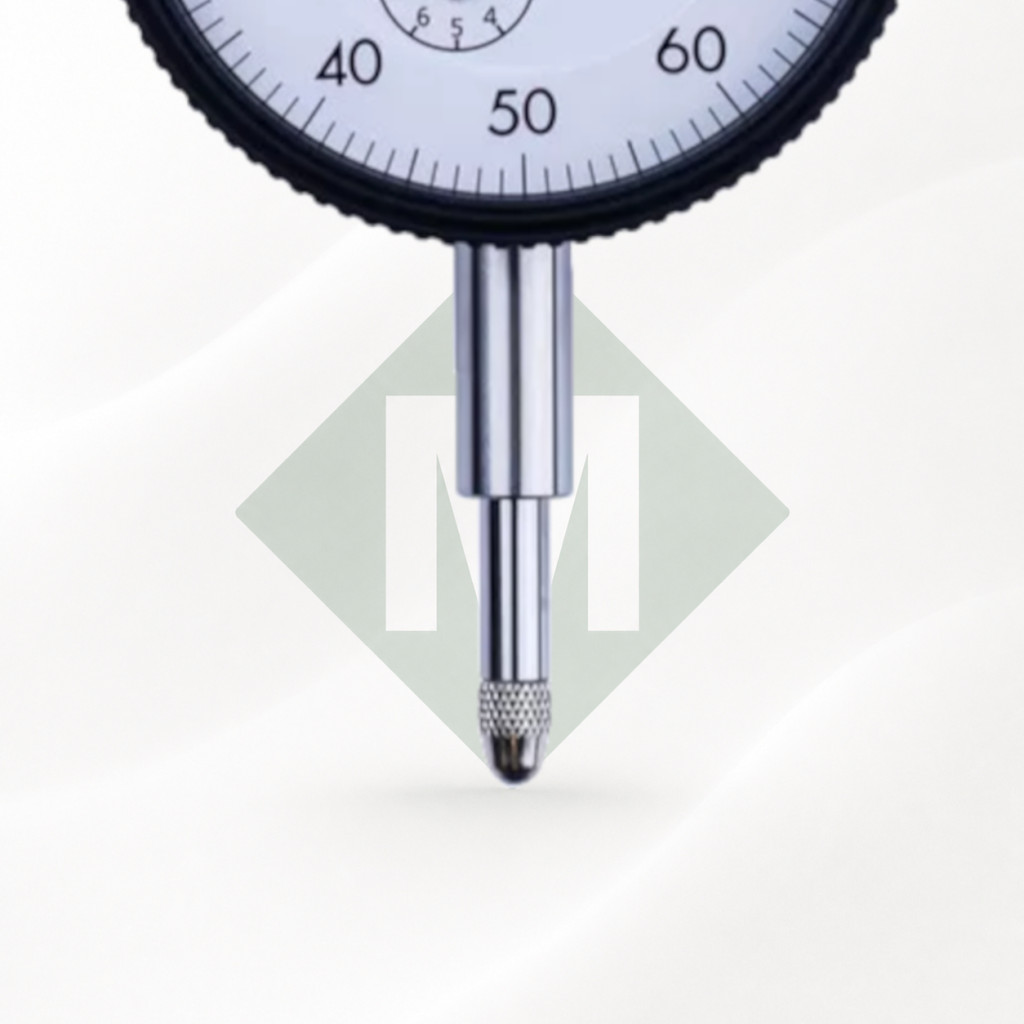

A fő fogaskerék szintén kopásálló rozsdamentes acélból készül, a mérőcsúcs pedig keményfém golyós kialakítású.
A számlap körüli O-gyűrű segít csökkenteni a víz és olaj elölről történő bejutását a mechanikába.

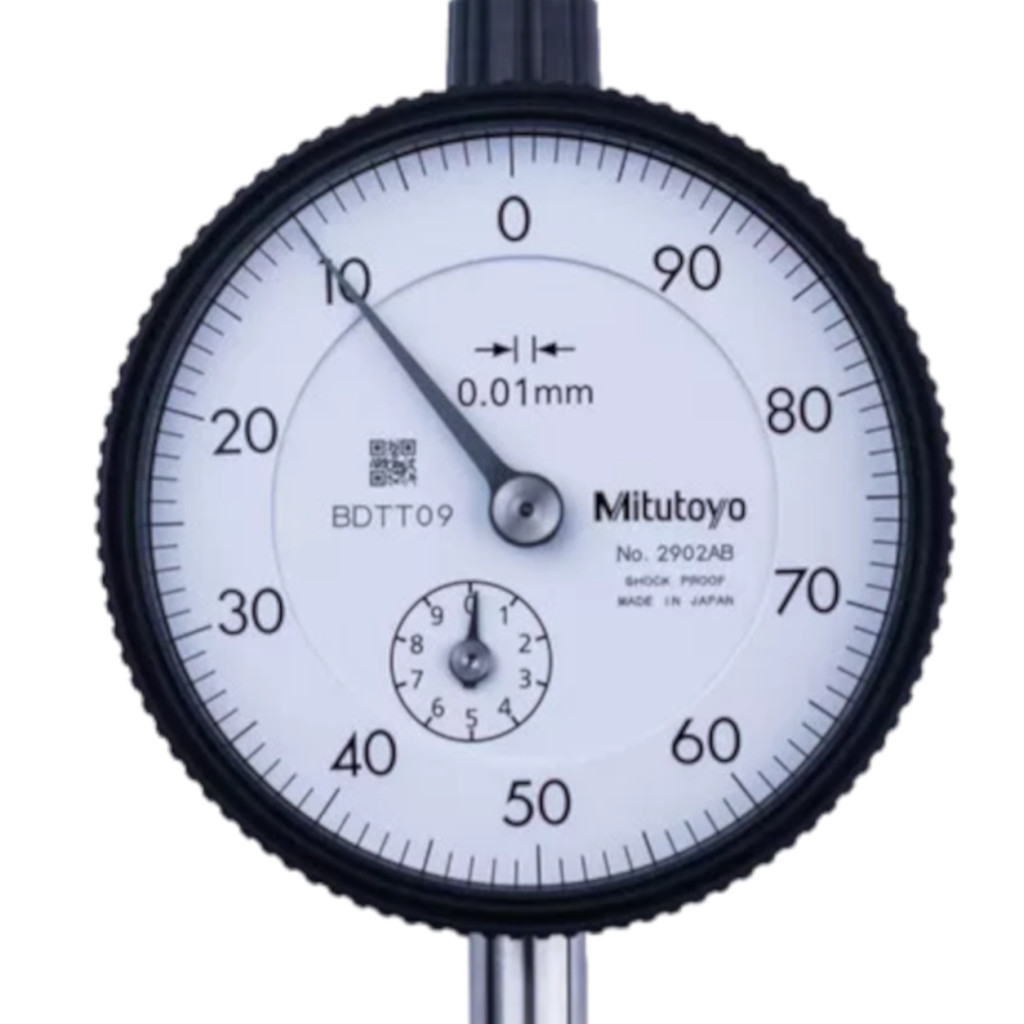

Jól olvasható Ø57 mm-es számlap
A mérőóra külső számlapátmérője körülbelül 57 mm. A fedőlap tükröződéscsökkentő és kemény bevonatot kapott, ami javítja a leolvashatóságot és növeli a karc- valamint vegyszerállóságot.
A számlapkeret forgatható, így a referenciahelyzet egyszerűen nullára állítható.
Felső holtponti csillapítás
A 2902AB-01 felső holtponti csillapítással rendelkezik. Ez segít védeni a mechanikát akkor, amikor az orsó a felső véghelyzet közelébe kerül.
Milyen feladatokra használható?
- összehasonlító mérésre,
- gép- és készülékbeállításra,
- tengelyütés és síkfutás ellenőrzésére,
- párhuzamosság vizsgálatára,
- mérőkészülékbe történő beépítésre,
- olyan mérési elrendezésekhez, ahol a fordított számlapkiosztás előnyös.
A Mitutoyo 2902AB-01 különösen akkor jó választás, ha egy klasszikus 10 mm-es mérőórára van szükség, de a mérési folyamat logikája miatt fordított 100-0 skála és sík hátlap az ideális.
Műszaki adatok
| Gyártó | Mitutoyo |
| Gyártói cikkszám | 2902AB-01 |
| Sorozat | 2 |
| Kivitel | Analóg mérőóra, ANSI/AGD Standard |
| Mérési tartomány | 10 mm |
| Osztásérték | 0,01 mm |
| Skála | 100-0, fordított skála |
| Elmozdulás / fordulat | 1 mm |
| MPE – első 1/10 fordulat | 5 µm |
| MPE – első 1/2 fordulat | 9 µm |
| MPE – első teljes fordulat | ±10 µm |
| MPE – teljes mérési tartomány | ±13 µm |
| Hiszterézis | 3 µm |
| Ismételhetőség | 3 µm |
| Mérőerő | ≤2,0 N |
| Számlap külső átmérő | kb. Ø57 mm |
| Hátlap | Sík |
| Befogószár | Ø9,52 mm / 3/8" |
| Tapintó | Keményfém golyós, 4-48UNF menet |
| Felső holtponti csillapítás | Igen |
| Szállítás | Gyártói vizsgálati tanúsítvánnyal és számlapkeret-rögzítővel |
2902AB-01 vagy 2046AB?
Mindkettő 10 mm tartományú és 0,01 mm osztású klasszikus analóg Mitutoyo mérőóra, de eltérő alkalmazási logikát képviselnek.
- 2046AB: általános standard mérőóra, hagyományos skálakiosztással
- 2902AB-01: 100-0 fordított skálájú, ANSI/AGD kivitelű mérőóra
Ha általános műhelyi feladatra keresünk mérőórát, a 2046AB univerzálisabb választás. Ha viszont a mérőkészülék vagy mérési folyamat fordított kijelzést kíván, a 2902AB-01 sokkal természetesebben használható.
További analóg és digitális kivitelekhez tekintse meg mérőóráinkat is.
Gyakori kérdések a Mitutoyo 2902AB-01 mérőóráról
Mekkora a mérési tartománya?
A Mitutoyo 2902AB-01 mérési tartománya 10 mm.
Mekkora az osztásértéke?
A számlap osztásértéke 0,01 mm, egy teljes mutatófordulat 1 mm elmozdulásnak felel meg.
Mit jelent a 100-0 fordított skála?
A mérőcsap benyomásakor a mutató csökkenő értékek felé mozog. Ez bizonyos összehasonlító és készülékes mérési feladatoknál praktikusabb.
Milyen hátlappal készül?
A 2902AB-01 sík hátlapos kivitelű.
Mekkora a befogószár?
ANSI/AGD kivitelként Ø9,52 mm, azaz 3/8" átmérőjű befogószárral rendelkezik.
Mi a különbség a 2902A-01 és a 2902AB-01 között?
A mérési adataik azonosak. A 2902A-01 rögzítőfüles hátlapú, míg a 2902AB-01 sík hátlappal készül.
Miért választanánk ezt a 2046AB helyett?
Elsősorban akkor, ha fordított 100-0 skálára vagy ANSI/AGD 3/8"-os befogásra van szükség. Általános célra a 2046AB többnyire kézenfekvőbb.
