A mérőórák precíziós elmozdulásmérő eszközök, amelyeket kis elmozdulások, ütés, síkfutás, párhuzamosság, síklapúság, gépbeállítás és összehasonlító mérés ellenőrzésére használnak. Gépipari, műhelyes, esztergályos, marós, karbantartási és minőségellenőrzési feladatoknál különösen hasznosak.
A kategóriában indikátor mérőórák, digitális mérőórák, Mitutoyo ABSOLUTE Digimatic modellek, nagyobb mérési tartományú kivitelek, szögtapintós mérőórák és professzionális műhelyes mérőórák találhatók. Az egyszerűbb mérőórák alap ellenőrzésekhez, a digitális és Mitutoyo modellek rendszeres szakmai vagy ipari használathoz lehetnek jó választások.
Mérőóra választásakor nem csak a mérési tartományt és felbontást kell figyelni, hanem azt is, hogyan fogod rögzíteni a műszert. Sok mérési feladathoz mágneses mérőóra állványra, tartóra, mérőcsúcsra vagy megfelelő befogásra is szükség van.
Mérőórák elmozdulásméréshez, ütésméréshez és gépbeállításhoz
A mérőóra olyan precíziós mérőeszköz, amelyet kis elmozdulások, eltérések és beállítási hibák ellenőrzésére használnak. Nem elsősorban arra való, hogy egy alkatrész teljes méretét lemérjük vele, hanem arra, hogy megmutassa: mennyit mozdul el, mennyire üt, mennyire fut síkban, párhuzamos-e, vagy egy beállítás mennyire tér el a kívánt értéktől.
Gépészeti, műhelyes és minőségellenőrzési feladatoknál a mérőóra nagyon hasznos eszköz. Esztergán, marógépen, tengelyeknél, tárcsáknál, befogásoknál, munkadarabok beállításánál és összehasonlító mérésnél gyorsan láthatóvá teszi az apró eltéréseket. Pont ezért fontos, hogy a mérőórát stabil tartóval, megfelelő mérőcsúccsal és helyes mérési módszerrel használjuk.
Milyen termékek tartoznak ide?
- Indikátor mérőórák: klasszikus, mechanikus mutatós mérőórák kis elmozdulások és eltérések mérésére.
- Digitális mérőórák: kijelzős mérőórák gyorsabb, egyértelműbb leolvasáshoz, gyakran nullázási és mértékegység-váltási lehetőséggel.
- Mitutoyo ABSOLUTE Digimatic mérőórák: professzionális digitális modellek stabil nullpontkezeléssel és rendszeres szakmai használatra.

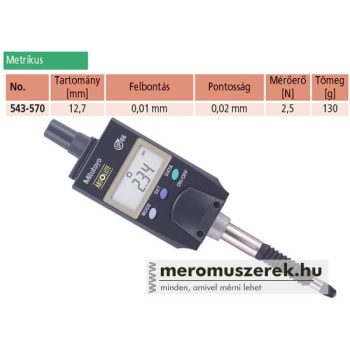

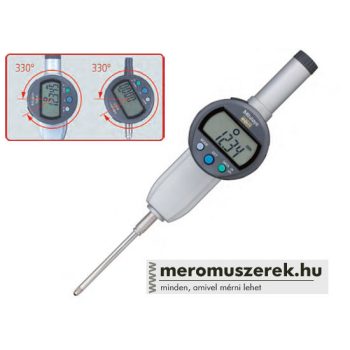

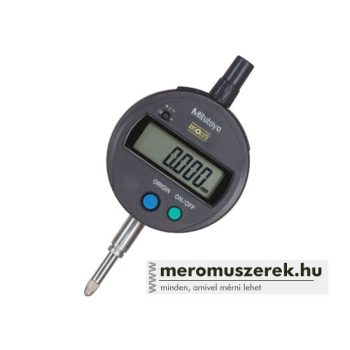

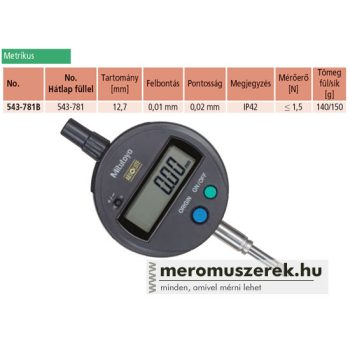

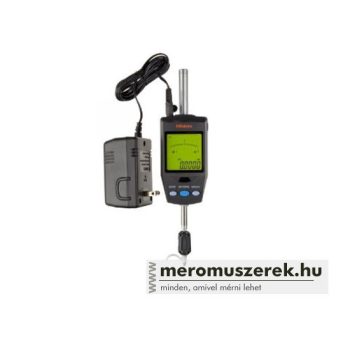

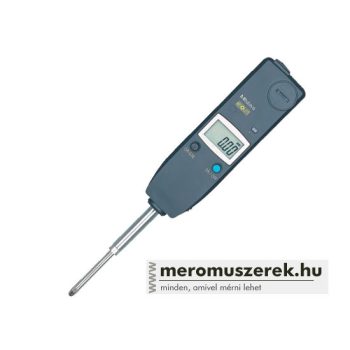

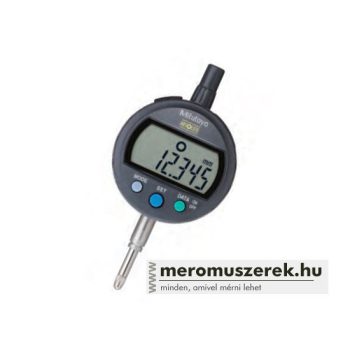

- Mitutoyo ID-C, ID-S, ID-H, ID-U és ID-N mérőórák: különböző kijelzőméretű, tartományú és felbontású digitális mérőórák műhelyes és ipari feladatokra.

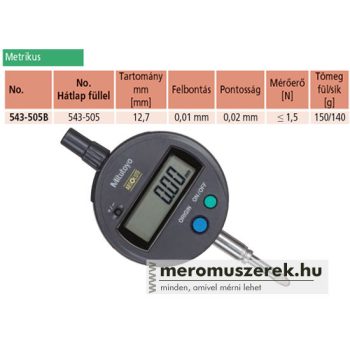

- SOLAR mérőórák: fényenergiával támogatott digitális kivitelek, ahol az energiaellátás kényelme is szempont lehet.
- Szögtapintós mérőórák: nehezebben hozzáférhető pontok, oldalirányú mérések és finom beállítások ellenőrzésére.
- Nagyobb mérési tartományú mérőórák: 12,7 mm, 25,4 mm, 50,8 mm vagy akár 60,9 mm körüli elmozdulások mérésére.
- Nagy felbontású mérőórák: finomabb, például 0,001 mm körüli kijelzéshez, ahol az apró eltérések is számítanak.
Mire használható a mérőóra?
A mérőóra legnagyobb előnye, hogy az apró elmozdulásokat látványosan és gyorsan mutatja. Ez különösen hasznos akkor, ha nem egy abszolút méretre vagy kíváncsi, hanem arra, hogy egy alkatrész forgás közben üt-e, egy felület mennyire sík, vagy egy beállítás mennyire tér el a referenciaértéktől.
- tengelyek, tárcsák és tokmányok ütésének ellenőrzésére,
- síkfutás, körfutás és radiális ütés mérésére,
- eszterga, marógép és más gépek beállításához,
- munkadarabok párhuzamosságának és merőlegességének ellenőrzésére,
- kis elmozdulások és eltérések mérésére,
- összehasonlító méréshez etalonhoz vagy referenciafelülethez képest,
- mérőállványos ellenőrzéshez,
- minőségellenőrzési és gyártásközi mérési feladatokhoz,
- műhelyes javításhoz, gépkarbantartáshoz és beállítási munkákhoz.
Mérőóra vagy tolómérő?
A tolómérő külső méretet, belső méretet, mélységet és lépcsőméretet mér. Akkor praktikus, ha egy alkatrész méretét szeretnéd gyorsan megkapni milliméterben.
A mérőóra ezzel szemben nem általános hosszméretmérő. Arra való, hogy kis elmozdulásokat, eltéréseket vagy futáshibákat mutasson meg. Például egy tengely ütését, egy munkadarab felfekvési hibáját vagy egy gépbeállítás változását. Emiatt a két eszköz nem egymás helyett, hanem egymás mellett hasznos.
- Méretet mérnél? Tolómérő vagy mikrométer.
- Eltérést, ütést vagy elmozdulást néznél? Mérőóra.
- Befogást vagy gépet állítanál be? Mérőóra állvánnyal vagy mágneses talppal.
Mechanikus indikátor vagy digitális mérőóra?
A mechanikus indikátor mérőóra klasszikus mutatós kijelzésű eszköz. Előnye az egyszerű működés, az elem nélküli használat és az, hogy az elmozdulás iránya, változása nagyon jól követhető a mutató mozgásán. Beállítási feladatoknál sokan kifejezetten szeretik ezt a vizuális visszajelzést.
A digitális mérőóra gyorsabb és egyértelműbb számértéket ad. Kényelmesebb lehet ismétlődő ellenőrzésnél, minőségellenőrzési feladatoknál, és egyes modellek adatátviteli lehetőséget is kínálhatnak. A digitális kijelzés csökkentheti a leolvasási hibát, de figyelni kell az energiaellátásra és a kezelési funkciókra.
Mitutoyo mérőóra vagy egyszerűbb mérőóra?
Egyszerű műhelyes, alkalmi vagy oktatási feladatokra egy alap indikátor mérőóra is elegendő lehet. Ha viszont a mérőóra napi munkaeszköz, gépbeállításnál, minőségellenőrzésnél vagy gyártási folyamatban használod, akkor a megbízhatóság és az ismételhetőség sokkal fontosabbá válik.
A Mitutoyo mérőórák professzionális kategóriát képviselnek. Itt nem csak a felbontás vagy a mérési tartomány számít, hanem a stabil működés, a jól olvasható kijelzés, a tartós kivitel, a pontos mechanika és a hosszabb távú használhatóság is. A magasabb ár akkor indokolt, ha a mérési eredmény valóban munkadöntéseket befolyásol.
Szögtapintós mérőóra: mikor hasznos?
A szögtapintós mérőóra olyan helyzetekben praktikus, ahol a hagyományos, tengelyirányban tapintó mérőórával nehéz hozzáférni a mérési ponthoz. Oldalirányú méréseknél, szűk helyen, gépbeállításnál vagy finom ellenőrzési feladatoknál nagyon hasznos lehet.
Nem minden mérőórás feladathoz kell szögtapintós kivitel, de ha a mérési pont nehezen hozzáférhető, vagy kis karos tapintóval könnyebb követni a felületet, akkor ez a típus sokkal kényelmesebb és pontosabban használható lehet.
Mit jelent a mérési tartomány és a felbontás?
A mérési tartomány azt mutatja meg, mekkora elmozdulást tud a mérőóra követni. Egyes mérőórák 0–10 mm körüli tartományban dolgoznak, más modellek 12,7 mm, 25,4 mm, 50,8 mm vagy még nagyobb elmozdulást is mérhetnek.
A felbontás azt mutatja meg, milyen finom lépésekben olvasható le az érték. Egy 0,01 mm-es mérőóra általánosabb műhelyes feladatokra megfelelő lehet, míg 0,001 mm-es kijelzés már finomabb ellenőrzéshez és precízebb beállításhoz jöhet szóba. Fontos, hogy a nagyobb felbontás önmagában nem mindig jelent jobb mérést: stabil befogás és helyes mérési módszer nélkül a finom kijelzés csak zajosabb számokat ad.
Miért fontos az állvány és a befogás?
A mérőóra használhatóságát gyakran nem maga az óra korlátozza, hanem a rögzítés. Ha a mérőóra nincs stabilan befogva, a mérési eredmény bizonytalan lesz. Ezért sok feladathoz mérőóra állvány, mágneses talp, tartókar vagy speciális befogó szükséges.
Gépbeállításnál, ütésmérésnél vagy síkfutás ellenőrzésénél a mérőóra tapintócsúcsának megfelelő szögben és stabilan kell érintkeznie a felülettel. Egy rosszul elhelyezett tapintó vagy billegő állvány nagyobb hibát okozhat, mint maga a mérőóra pontossága.
Fontos választási szempontok
Mérőóra választásakor először azt kell tisztázni, hogy milyen elmozdulást, milyen felbontással és milyen rögzítéssel szeretnél mérni. Egyszerű ütésellenőrzéshez más is elég lehet, mint dokumentált minőségellenőrzéshez vagy finom gépbeállításhoz.
- Mérési tartomány: 0–10 mm, 12,7 mm, 25,4 mm, 50,8 mm vagy nagyobb elmozdulás szükséges?
- Felbontás: 0,01 mm általános műhelyméréshez, 0,001 mm finomabb ellenőrzéshez lehet indokolt.
- Kijelzés: mechanikus mutatós vagy digitális kijelzés legyen?
- Mérési irány: hagyományos tengelyirányú mérőóra vagy szögtapintós kivitel kell?
- Rögzítés: van megfelelő állvány, mágneses talp vagy tartó?
- Felhasználási környezet: tiszta mérőhely, gépműhely, porosabb vagy ipari környezet?
- Adatkezelés: digitális modelleknél szükséges-e adatátvitel vagy Digimatic kapcsolat?
- Használati gyakoriság: alkalmi műhelyméréshez egyszerűbb modell, napi szakmai munkához jobb minőségű mérőóra ajánlott.
Mire figyelj használatkor?
- Stabilan rögzítsd a mérőórát: billegő állvány vagy gyenge mágneses talp pontatlan eredményt adhat.
- Helyesen állítsd be a tapintócsúcsot: a tapintónak megfelelő irányban és megfelelő előfeszítéssel kell érintkeznie a felülettel.
- Ne ütköztesd túl a mérőórát: a mérési tartományon túli elmozdulás károsíthatja a szerkezetet.
- Tiszta felületen mérj: forgács, por, olaj, sorja vagy szennyeződés félreviheti a mérést.
- Óvd az ütéstől: a mérőóra érzékeny precíziós eszköz, leesés után pontossága sérülhet.
- Ne használd ütközőként vagy támaszként: a mérőóra mérésre való, nem mechanikai terhelésre.
- Fontos méréshez ellenőriztesd: minőségellenőrzési vagy dokumentált feladatnál kalibrálásra, rendszeres kontrollra lehet szükség.
Összegző záró blokk
A mérőóra nem általános méretmérő, hanem kis elmozdulások, ütés, síkfutás, párhuzamosság és beállítási eltérések ellenőrzésére való precíziós műszer. Egyszerű műhelyes feladatokhoz mechanikus indikátor mérőóra is elég lehet, gyors leolvasáshoz és rendszeres ellenőrzéshez digitális mérőóra, professzionális ipari használathoz pedig Mitutoyo ABSOLUTE Digimatic vagy speciálisabb kivitel lehet jó választás. A pontos eredményhez a mérőóra mellett stabil állványra, megfelelő befogásra és helyes tapintóbeállításra is szükség van.
