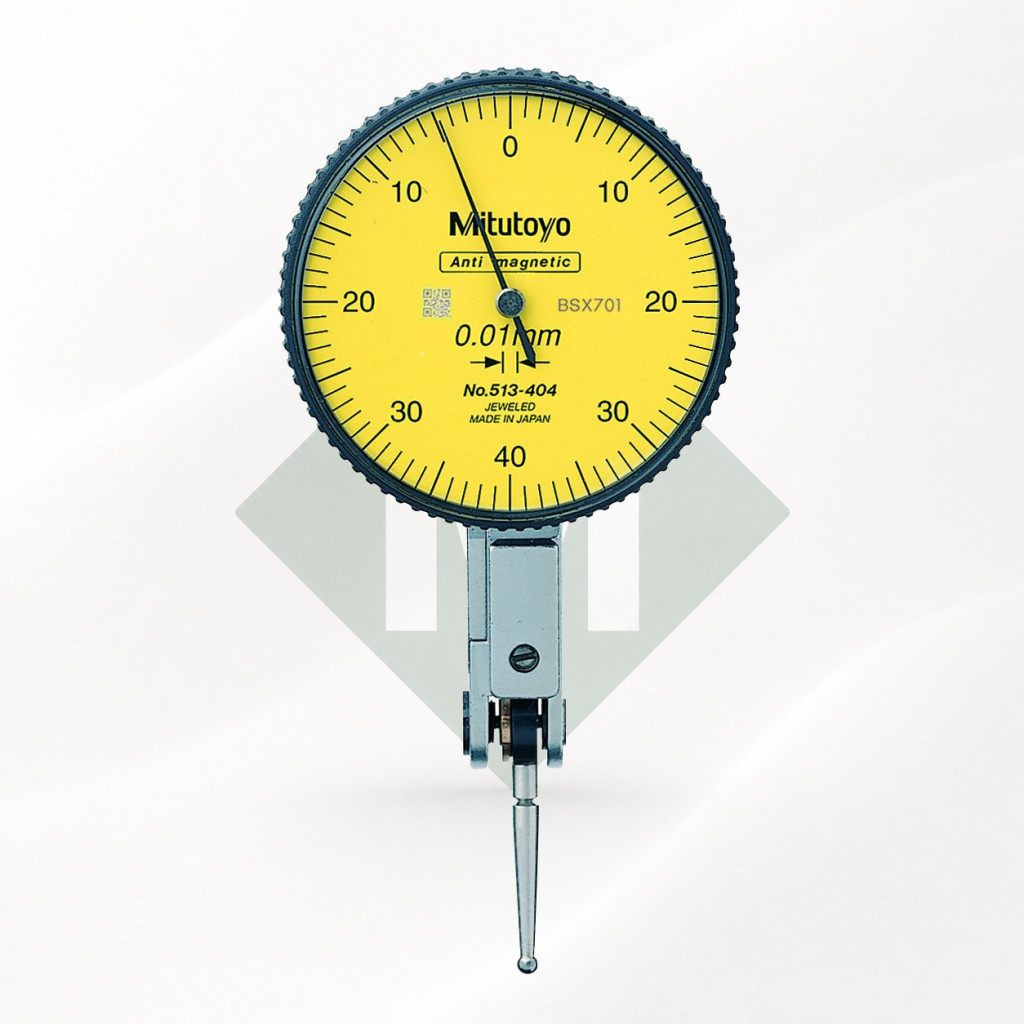

Mitutoyo 513-404-10E szögtapintós mérőóra 0,8 mm, 0,01 mm, vízszintes kivitel

A Mitutoyo 513-404-10E professzionális vízszintes kivitelű szögtapintós, más néven tapintókaros mérőóra, amely 0,8 mm mérési tartománnyal és 0,01 mm osztásértékkel használható precíz gépbeállítási és összehasonlító mérési feladatokra.

A hagyományos mérőóráktól eltérően a mérés egy oldalirányban kitérő tapintókarral történik. Ez lehetővé teszi olyan szűk, süllyesztett vagy nehezen elérhető felületek vizsgálatát is, amelyekhez egy hagyományos, tengelyirányú mérőtüskével nehéz vagy lehetetlen megfelelően hozzáférni.

A 513-404-10E ezért különösen hasznos eszterga- és marógépek beállításánál, munkadarabok központosításánál, tengelyütés vagy síkfutás ellenőrzésénél. Ha rendszeresen kell gépet vagy munkadarabot századmilliméteres pontossággal beállítani, ez az a műszertípus, amely gyorsan a mindennapi szerszámok közé kerülhet.

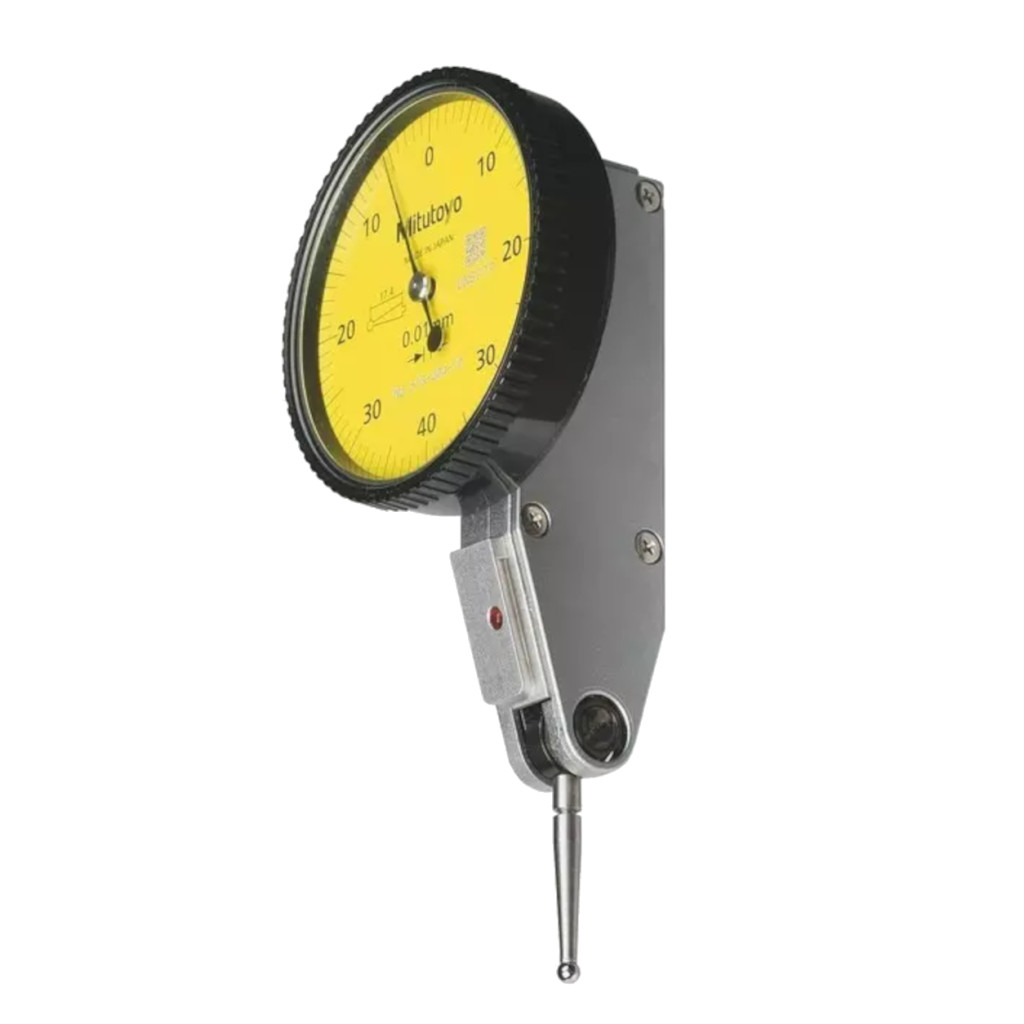

Szögtapintós kialakítás nehezen hozzáférhető mérési pontokhoz

A tapintókar oldalirányú kitérése miatt a műszer olyan helyeken is használható, ahol egy normál mérőóra orsója nem férne el megfelelően. Alkalmas például keskeny hornyok, süllyesztett felületek, belső és külső átmérők, valamint különböző gépelemek helyzetének ellenőrzésére.

A mérési irány a mechanika kialakításának köszönhetően automatikusan megfordul, nincs szükség külön kapcsolóra vagy kuplungmechanizmusra.

0,01 mm osztás és jól értelmezhető 0-40-0 skála

A 513-404-10E mérési tartománya 0,8 mm, a számlap osztásértéke pedig 0,01 mm. A szimmetrikus 0-40-0 skála különösen kényelmes központosításnál és referenciahelyzethez viszonyított eltérések ellenőrzésénél.

A teljes tartományra megadott mérési eltérés ±8 µm, az ismételhetőség 3 µm. Ez megfelelő mérési teljesítményt biztosít a tipikus gépbeállítási és műhelyi ellenőrzési feladatokhoz.

Csapágyköves mechanika a gyors és érzékeny működésért

A Mitutoyo a mérőszerkezetben csapágyköves kialakítást alkalmaz. Ez kis súrlódást, jó érzékenységet és gyors mutatóreakciót biztosít.

A tapintó mérőereje legfeljebb körülbelül 0,3 N, így a műszer kis erővel követi a vizsgált felületet. Ez különösen fontos finom beállításoknál és érzékenyebb munkadarabok vizsgálatánál.

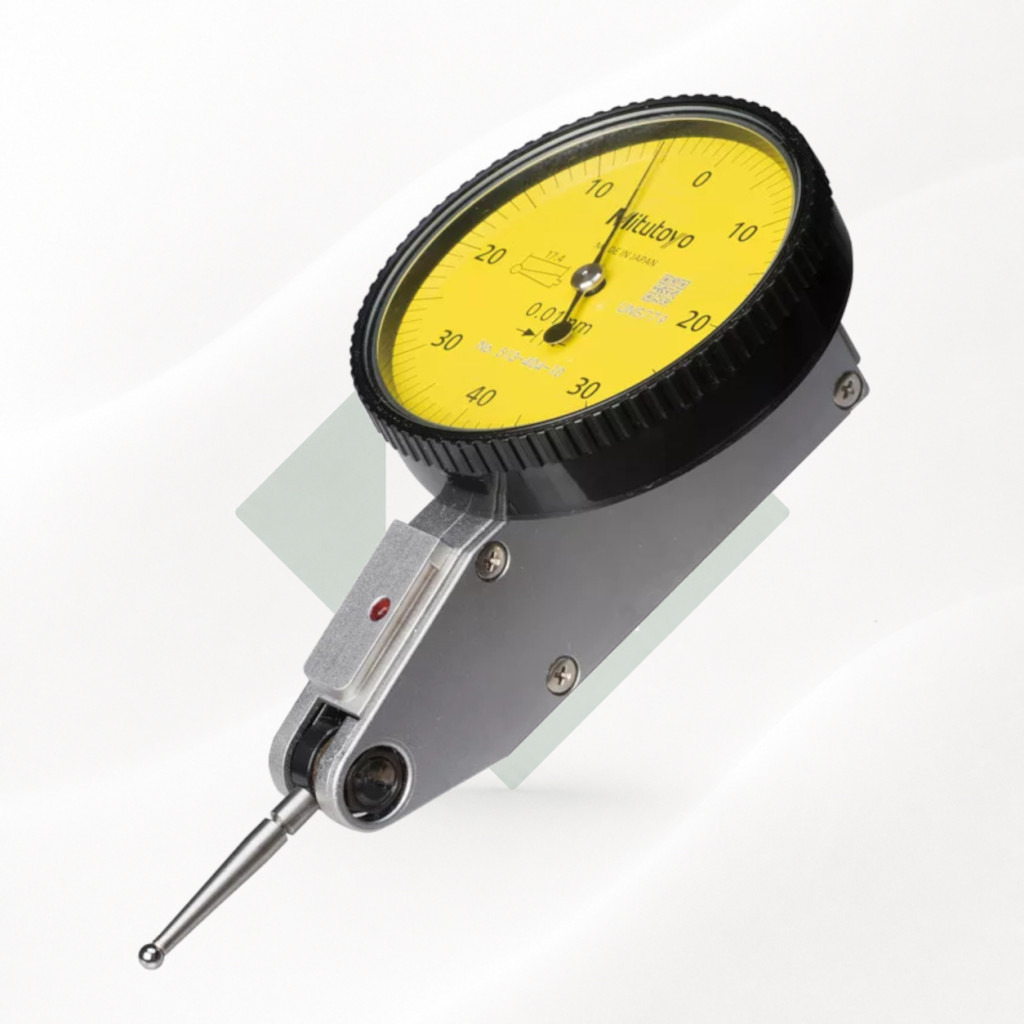

Keményfém tapintócsúcs

A standard 17,4 mm hosszúságú tapintókar Ø2 mm-es keményfém golyós érintkezővel készül. A keményfém jó kopásállósága előny rendszeres műhelyi használat során.

A standard tapintó cikkszáma 103006, menete M1,7 × 0,35, így szükség esetén más kompatibilis Mitutoyo tapintók is használhatók.

Jól olvasható, védett számlap

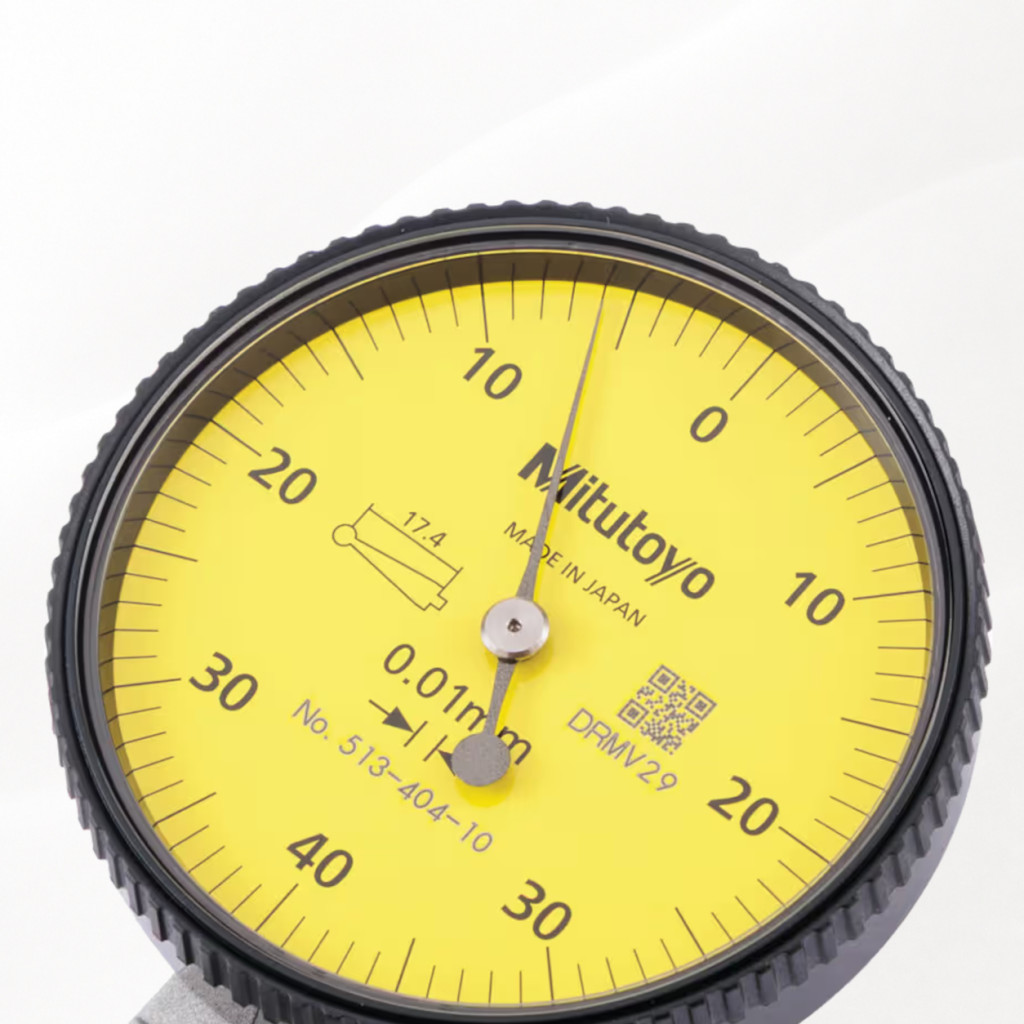

A körülbelül 40 mm átmérőjű számlap lapos, tükröződéscsökkentő felületet kapott, amely különböző megvilágítási körülmények között is segíti a gyors leolvasást.

A keret és az üveg közötti O-gyűrű segít megakadályozni a por és nedvesség bejutását, miközben a számlapkeret könnyen forgatható marad a nullahelyzet beállításához.

8 mm-es befogószár a mérőállványhoz

A műszer Ø8 mm-es befogószárral használható, így szabványos mérőóra-állványokba, mágneses állványokba és különböző gépbeállító tartókba egyszerűen befogható.

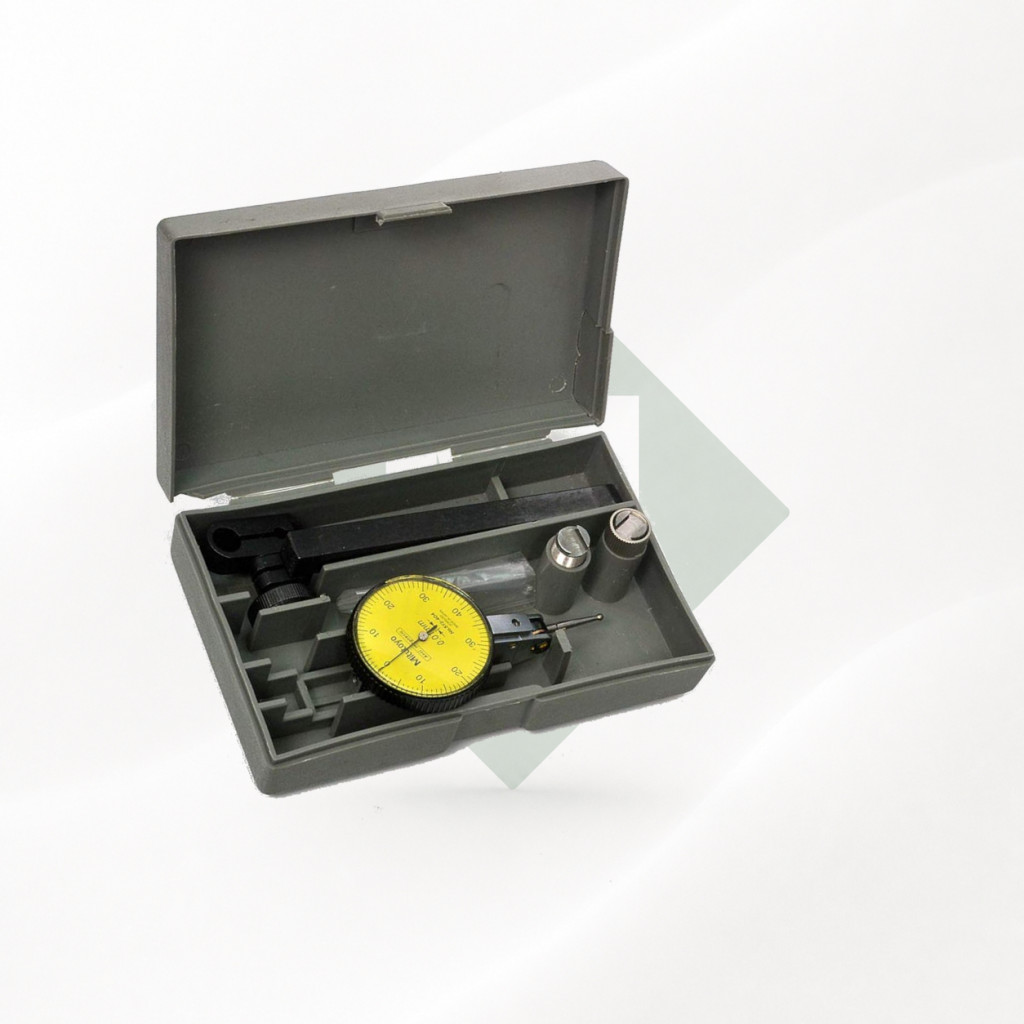

A Mitutoyo a 513-404-10E modellt saját 7014-10E mini mágneses állványával készletben is kínálja, ami jól mutatja, hogy a műszert elsősorban gépbeállítási és összehasonlító mérési feladatokra tervezték.

Milyen feladatokra használható?

• tengelyütés és radiális eltérés ellenőrzésére,
• síkfutás vizsgálatára,
• munkadarabok központosítására,
• eszterga- és marógépek beállítására,
• párhuzamosság és pozícióeltérés ellenőrzésére,
• belső és külső felületek összehasonlító mérésére,
• szűk vagy nehezen hozzáférhető mérési pontok vizsgálatára.

Ha általános gépbeállítási feladatokra keres megbízható, 0,01 mm-es tapintókaros mérőórát, a 513-404-10E nagyon jól használható alapmodell: nem túl speciális, viszont a legtöbb tipikus műhelyi beállítási feladatot lefedi.

Műszaki adatok

Szögtapintós vagy hagyományos mérőóra?

A két műszertípus nem egymás közvetlen helyettesítője. A hagyományos mérőóra nagyobb tengelyirányú elmozdulások mérésére praktikus, míg a szögtapintós mérőóra elsősorban kis eltérések és nehezen hozzáférhető mérési pontok ellenőrzésére alkalmas.

Gépbeállításhoz, munkadarab-központosításhoz vagy tengelyütés ellenőrzéséhez a tapintókaros kialakítás gyakran lényegesen kényelmesebb.

További kivitelekhez és mérési tartományokhoz tekintse meg mérőóráinkat is.

Gyakori kérdések a Mitutoyo 513-404-10E mérőóráról

Mekkora a mérési tartománya?
A Mitutoyo 513-404-10E mérési tartománya 0,8 mm.

Mekkora az osztásértéke?
A számlap osztásértéke 0,01 mm, a skála 0-40-0 kiosztású.

Mire való a szögtapintós mérőóra?
Elsősorban gépbeállításhoz, tengelyütés, síkfutás, központosság és kis pozícióeltérések vizsgálatához, illetve olyan helyeken történő méréshez, ahol hagyományos mérőórával nehéz hozzáférni.

Milyen a tapintócsúcs?
A standard tapintó 17,4 mm hosszú, Ø2 mm-es keményfém golyóval rendelkezik.

Megfordítható a mérési irány?
Igen. A mechanika automatikusan reagál a tapintó mindkét irányú kitérésére, nincs szükség külön irányváltó kapcsolóra.

Mérőállványba fogható?
Igen. A mellékelt Ø8 mm-es befogószár szabványos mérőóra- és mágneses állványokkal használható.

Miért csak 0,8 mm a mérési tartomány?
A szögtapintós mérőórát nem nagy méretek abszolút mérésére, hanem kis eltérések és beállítási hibák vizsgálatára tervezték. Ehhez a 0,8 mm-es tartomány a legtöbb általános gépbeállítási feladathoz elegendő.
