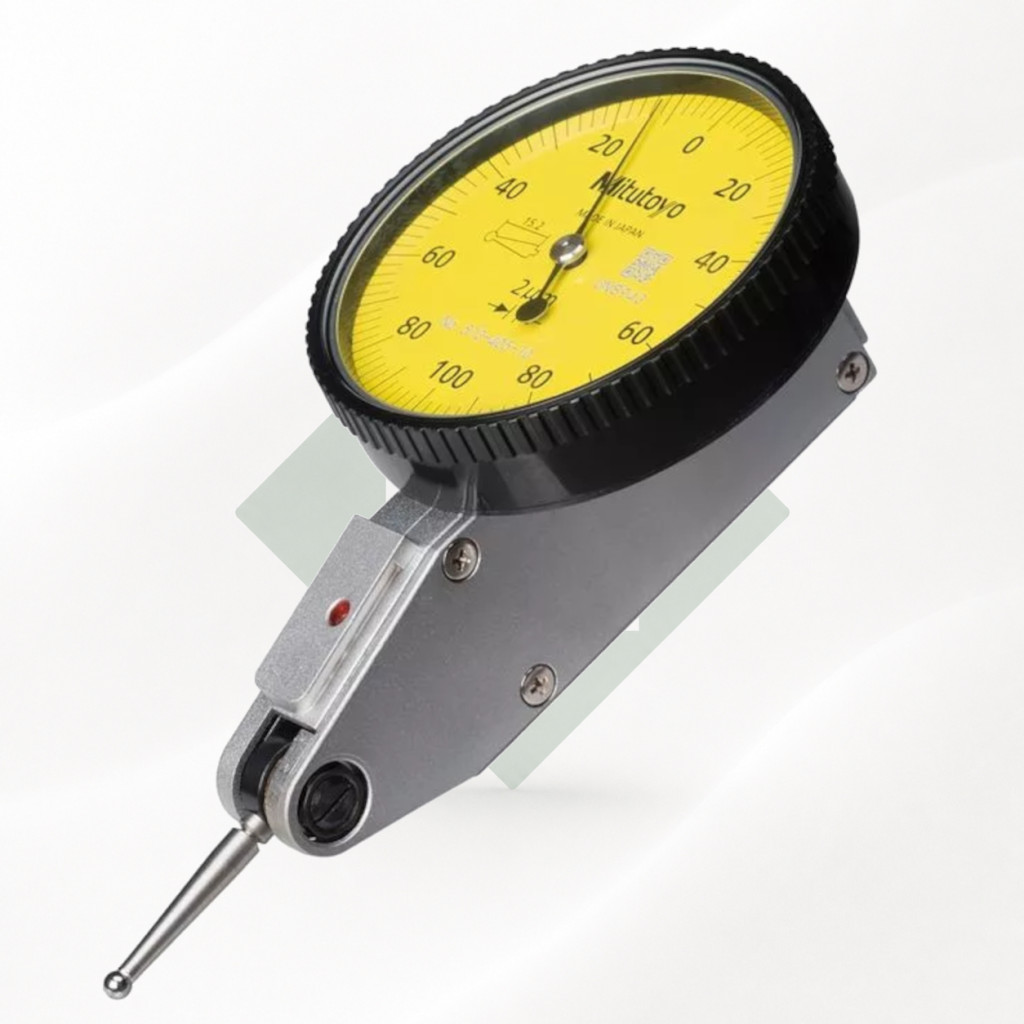

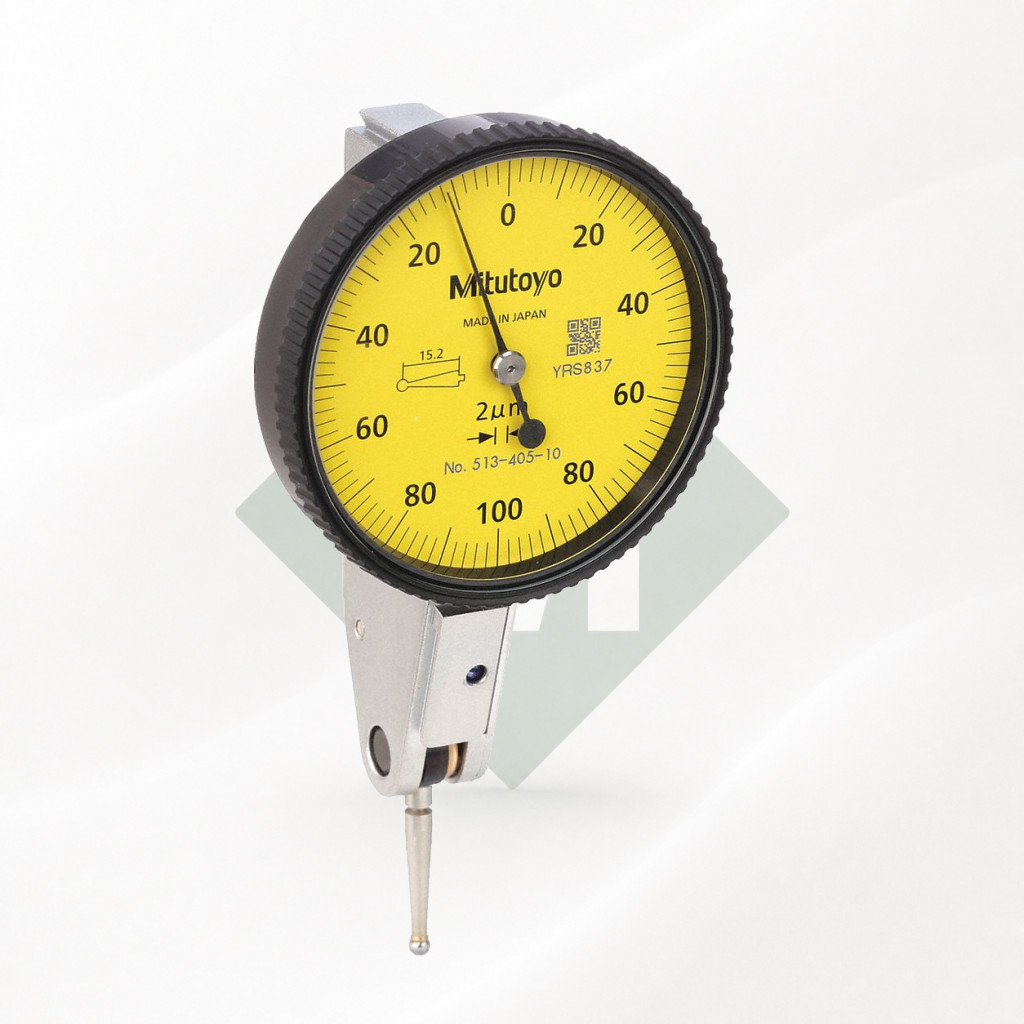

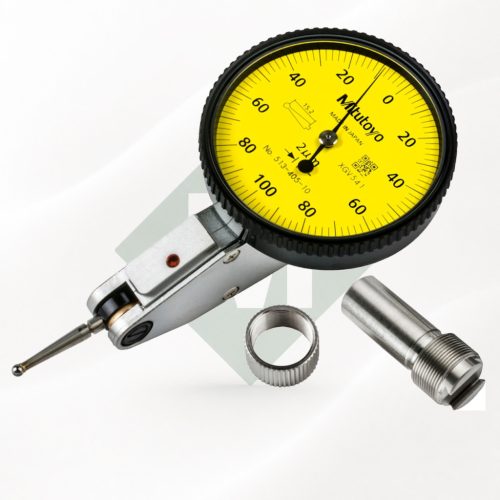

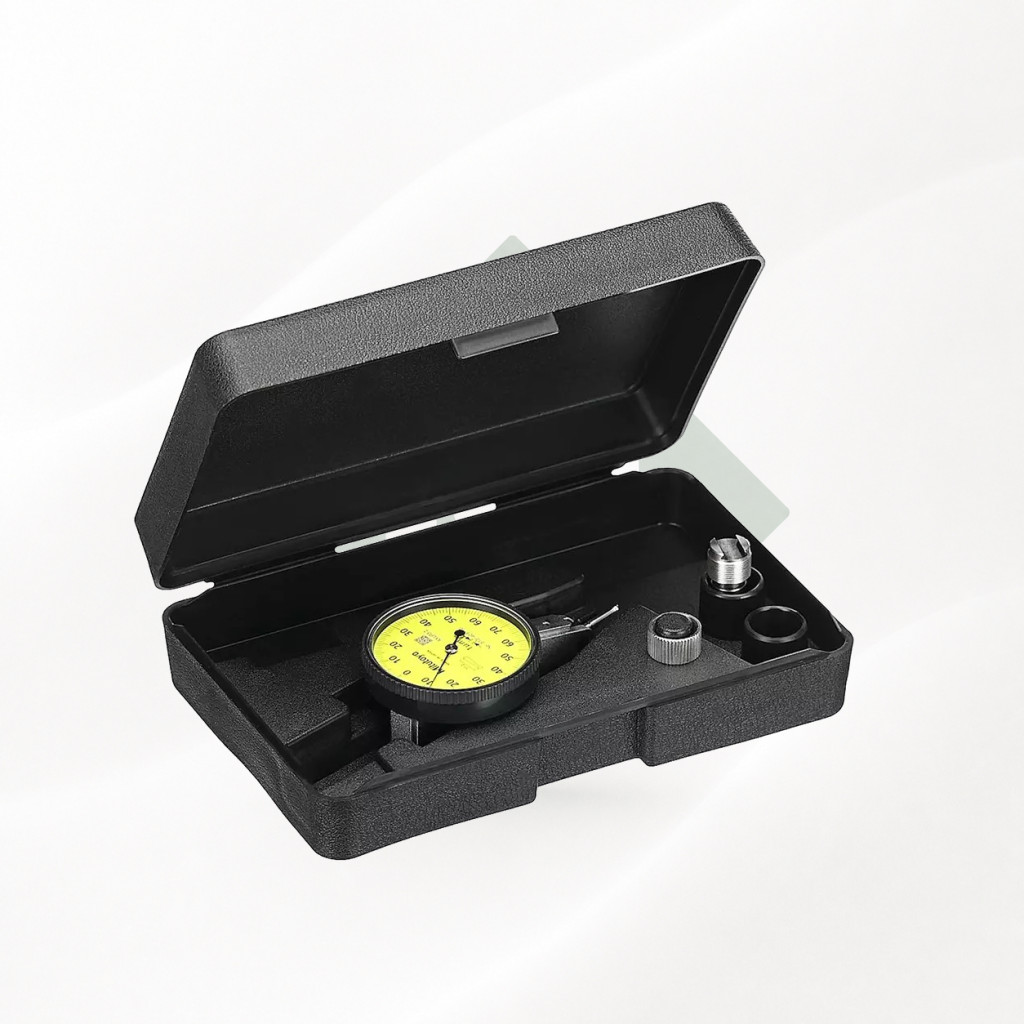

Mitutoyo 513-405-10E precíziós szögtapintós mérőóra 0,2 mm, 0,002 mm

A Mitutoyo 513-405-10E professzionális, vízszintes kivitelű precíziós szögtapintós mérőóra, amely 0,2 mm mérési tartománnyal és 0,002 mm osztásértékkel használható finom gépbeállítási, központosítási és összehasonlító mérési feladatokra.

A modell a 513-404-10E-nél lényegesen finomabb felbontású változat. A kisebb, 0,2 mm-es mérési tartományért cserébe a számlap már 2 µm-es lépésekben olvasható le, így sokkal kisebb eltérések is jól követhetők.

Ez különösen hasznos lehet precíziós szerszámgép-beállításnál, orsók és befogások központosításánál, illetve olyan feladatoknál, ahol a századmilliméteres kijelzés már nem ad elegendő részletet.

0,002 mm osztás finom beállítási feladatokhoz

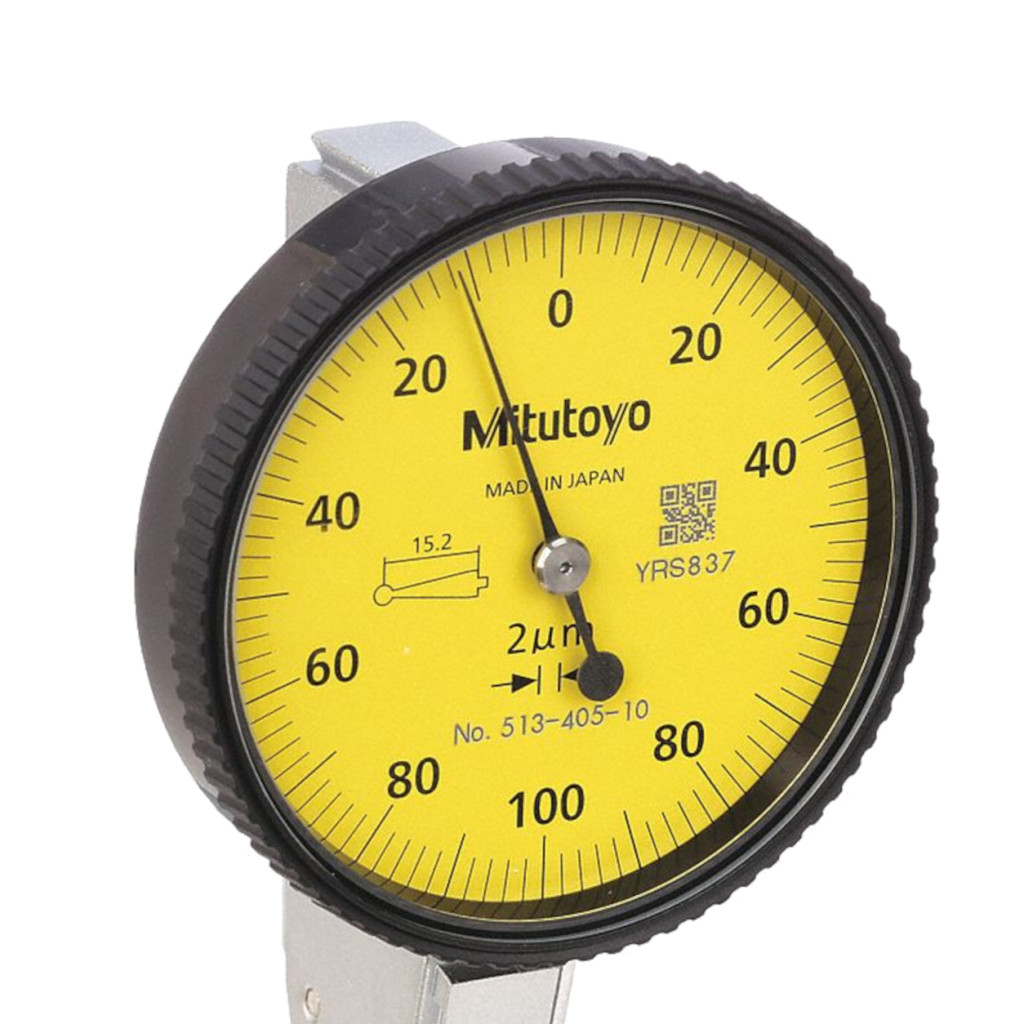

A 513-405-10E 0,002 mm osztásértékű, a számlap kiosztása pedig 0-100-0. A teljes 0,2 mm mérési tartományon a gyártó 3 µm maximális eltérést ad meg, az ismételhetőség pedig 1 µm.

Ez a mérési teljesítmény már kifejezetten precíziós beállítási feladatokra alkalmas, ahol néhány mikrométer különbség is jelentős lehet.

Kisebb tartomány, nagyobb érzékenység

A 0,2 mm-es mérési tartomány tudatos kompromisszum. A műszer nem nagy elmozdulások követésére készült, hanem arra, hogy egy már közel beállított gépelem vagy munkadarab kis eltéréseit nagy érzékenységgel mutassa meg.

A gyakorlatban ezért először durvább beállítást érdemes végezni, majd a végső finom pozicionálást a 513-405-10E segítségével elvégezni.

Szögtapintós kialakítás nehezen hozzáférhető helyekhez

A tapintókar oldalirányú kitérése miatt a mérőóra olyan mérési pontokon is használható, amelyekhez egy hagyományos tengelyirányú mérőórával nehéz lenne hozzáférni.

A mechanika automatikusan alkalmazkodik a mérési irányhoz, így nincs szükség külön irányváltó kapcsolóra.

Csapágyköves mechanika a kis súrlódásért

A Mitutoyo csapágyköves mechanikát alkalmaz, amely kis súrlódást, jó érzékenységet és sima mutatómozgást biztosít.

A mérőerő körülbelül 0,01–0,3 N között alakul, így a tapintó kis erővel követi a vizsgált felületet. Ez előny finom, érzékeny beállításoknál.

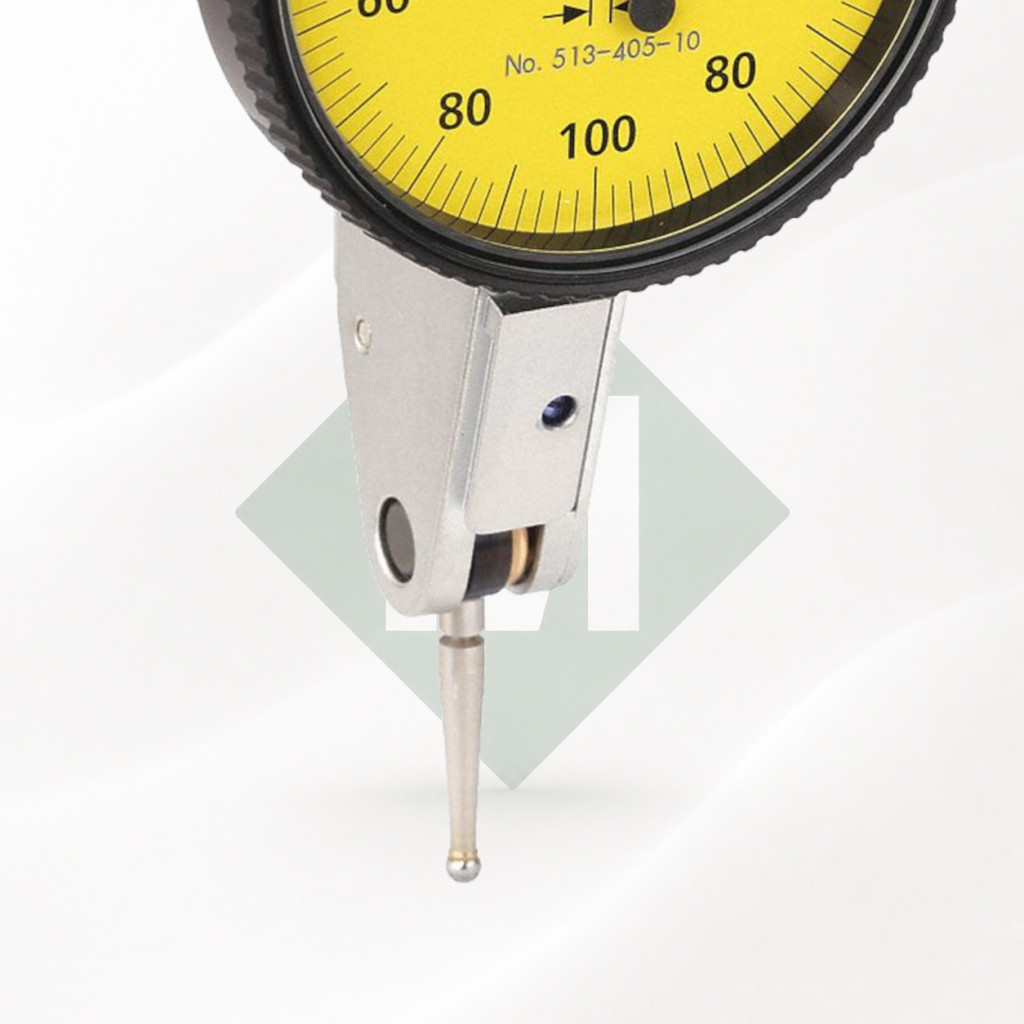

Keményfém tapintócsúcs

A standard tapintó Ø2 mm-es keményfém golyós érintkezővel készül. A keményfém jó kopásállóságot biztosít rendszeres műhelyi használat során.

A gyártói dokumentáció szerint a modellhez tartozó standard tapintó cikkszáma 103010, menete M1,7 × 0,35.

Fontos: a tapintó hosszát nem érdemes megváltoztatni

A Mitutoyo külön felhívja a figyelmet arra, hogy a szögtapintós mérőórák mechanikája az adott tapintóhosszra van kalibrálva. Eltérő hosszúságú tapintó használata mérési hibát okozhat.

Ezért csere esetén mindig a gyártó által megadott, az adott modellhez tartozó tapintót célszerű használni.

Milyen feladatokra használható?

• precíz tengelyütés ellenőrzésére,
• finom központosításra,
• maró- és esztergagépek pontos beállítására,
• befogások és munkadarabok pozícióellenőrzésére,
• kis síkfutási eltérések vizsgálatára,
• néhány mikrométeres eltérések összehasonlító mérésére.

Ha a 0,01 mm-es szögtapintós mérőóra már túl durva az adott feladathoz, a 513-405-10E 0,002 mm-es osztása valódi előnyt jelenthet. Precíz gépbeállításnál ez már olyan finomság, amely szemmel és hagyományos mérőeszközzel nehezen követhető eltéréseket is jól megmutat.

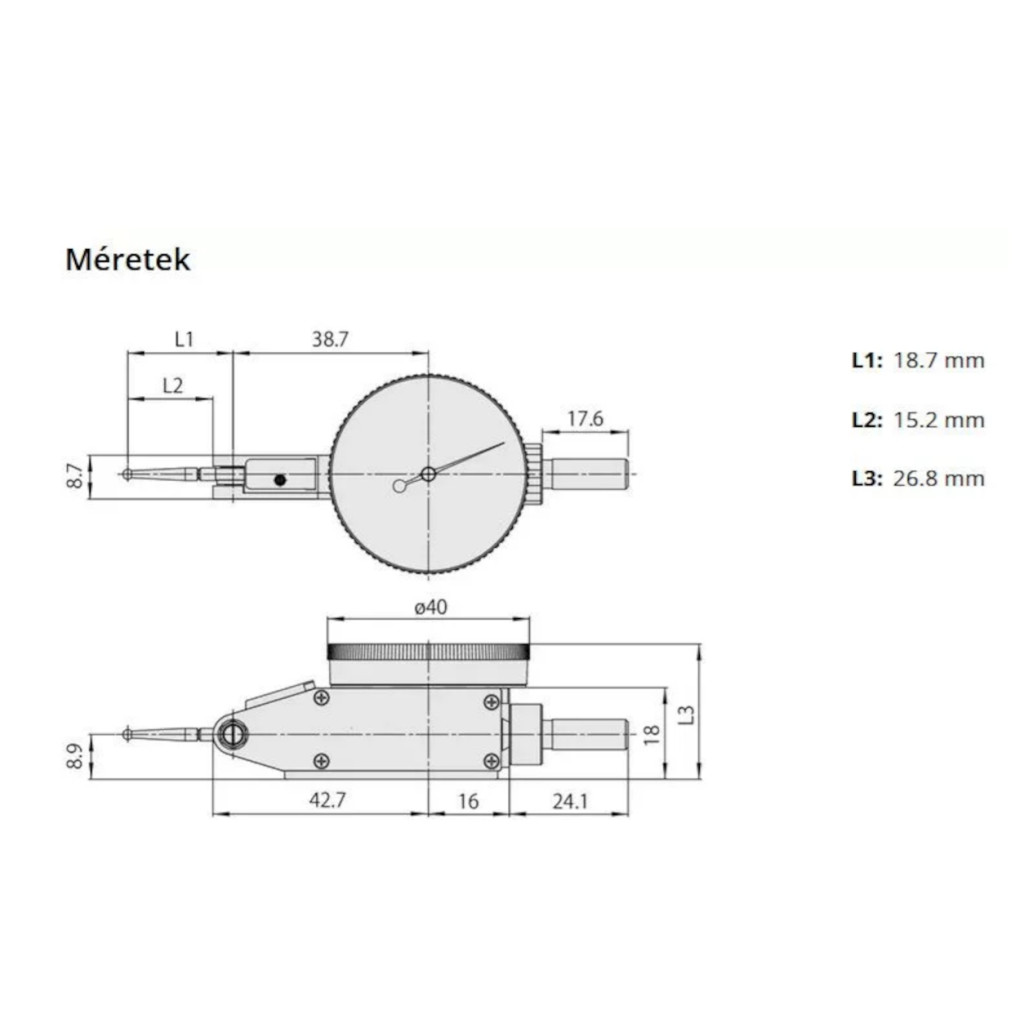

Műszaki adatok

513-405-10E vagy 513-404-10E?

A két modell alapvető felhasználási területe hasonló, de eltérő pontossági igényre készültek.

• 513-404-10E: 0,8 mm tartomány, 0,01 mm osztás – általános gépbeállítási feladatokra
• 513-405-10E: 0,2 mm tartomány, 0,002 mm osztás – finomabb, precíziós beállításokra

A 513-404-10E nagyobb tartománya toleránsabb a durvább előbeállítással szemben, míg a 513-405-10E kisebb tartományért cserébe ötször finomabb skálaosztást kínál.

Ha még finomabb felbontás szükséges, a Mitutoyo 513-401-10E már 0,001 mm-es osztásértékkel készül.

További kivitelekhez tekintse meg mérőóráinkat is.

Gyakori kérdések a Mitutoyo 513-405-10E mérőóráról

Mekkora a mérési tartománya?
A Mitutoyo 513-405-10E mérési tartománya 0,2 mm.

Mekkora az osztásértéke?
A számlap osztásértéke 0,002 mm, vagyis 2 µm.

Mennyire pontos?
A teljes mérési tartományra megadott eltérés 3 µm, az ismételhetőség 1 µm.

Miért ilyen kicsi a mérési tartomány?
A műszert finom beállításra és kis eltérések követésére tervezték. A kisebb tartomány teszi lehetővé a 0,002 mm-es finom skálaosztást.

Mi a különbség a 513-404-10E és a 513-405-10E között?
A 513-404-10E 0,8 mm tartományú és 0,01 mm osztású, míg a 513-405-10E 0,2 mm tartományú és 0,002 mm osztású, ezért precízebb finombeállításra alkalmas.

Milyen tapintó tartozik hozzá?
Ø2 mm-es keményfém golyós tapintóval készül. Csere esetén az adott modellhez előírt tapintóhossz megtartása fontos a mérési pontosság megőrzéséhez.

Mérőállványba fogható?

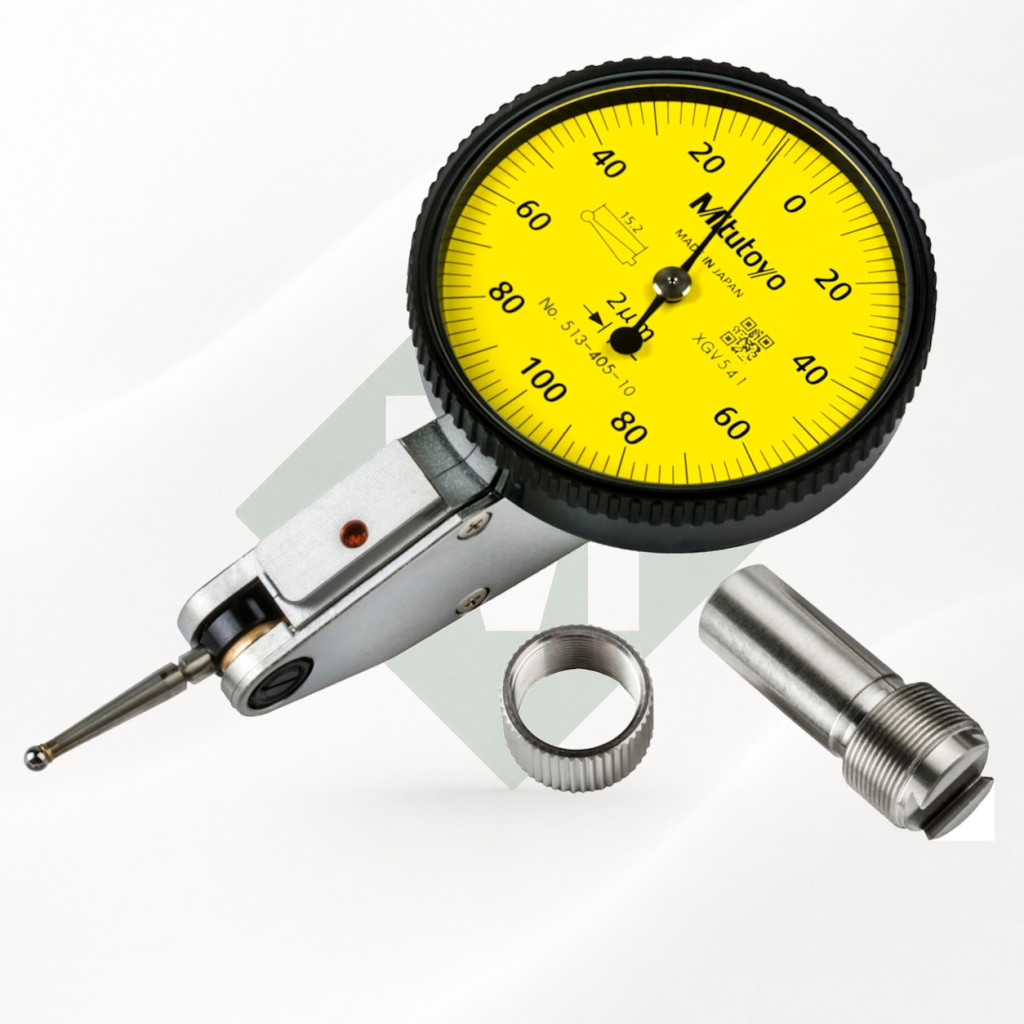

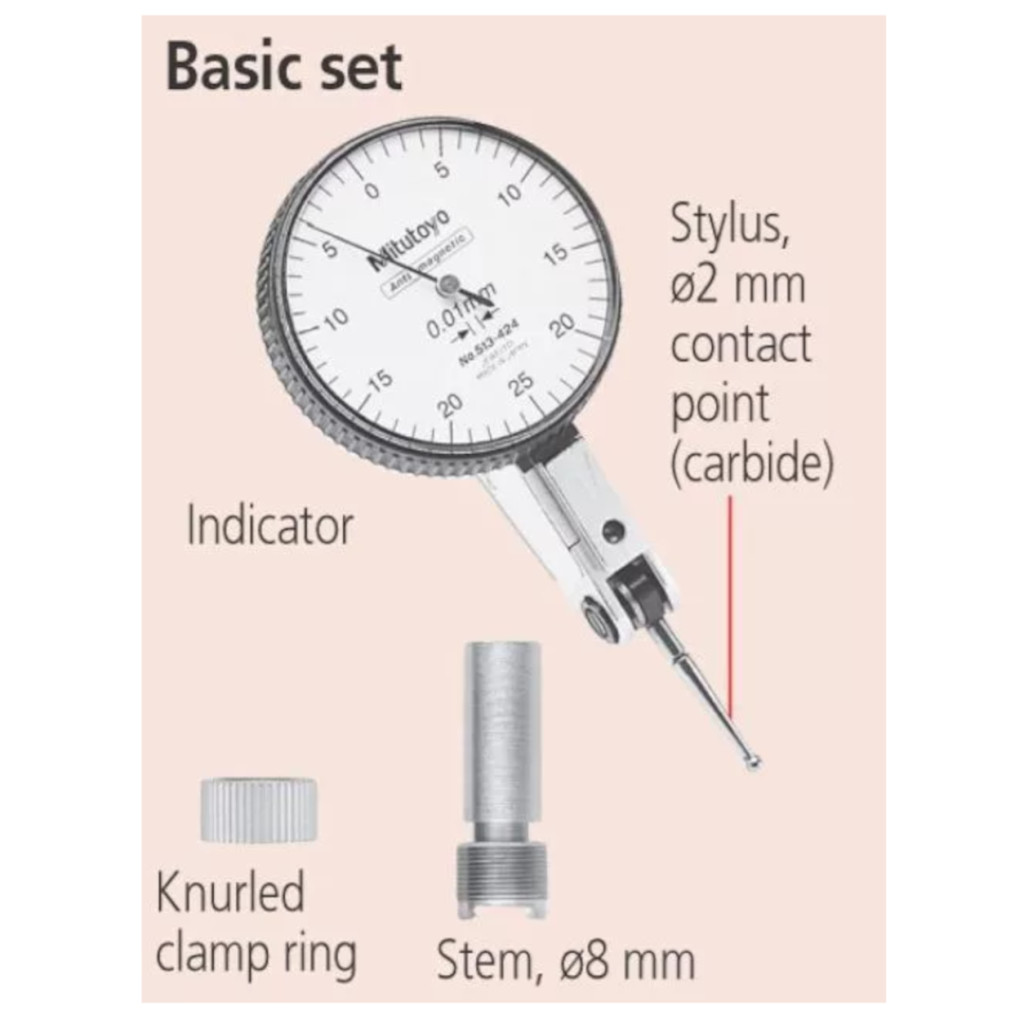

Igen. A Basic Set Ø8 mm-es befogószárat tartalmaz.
