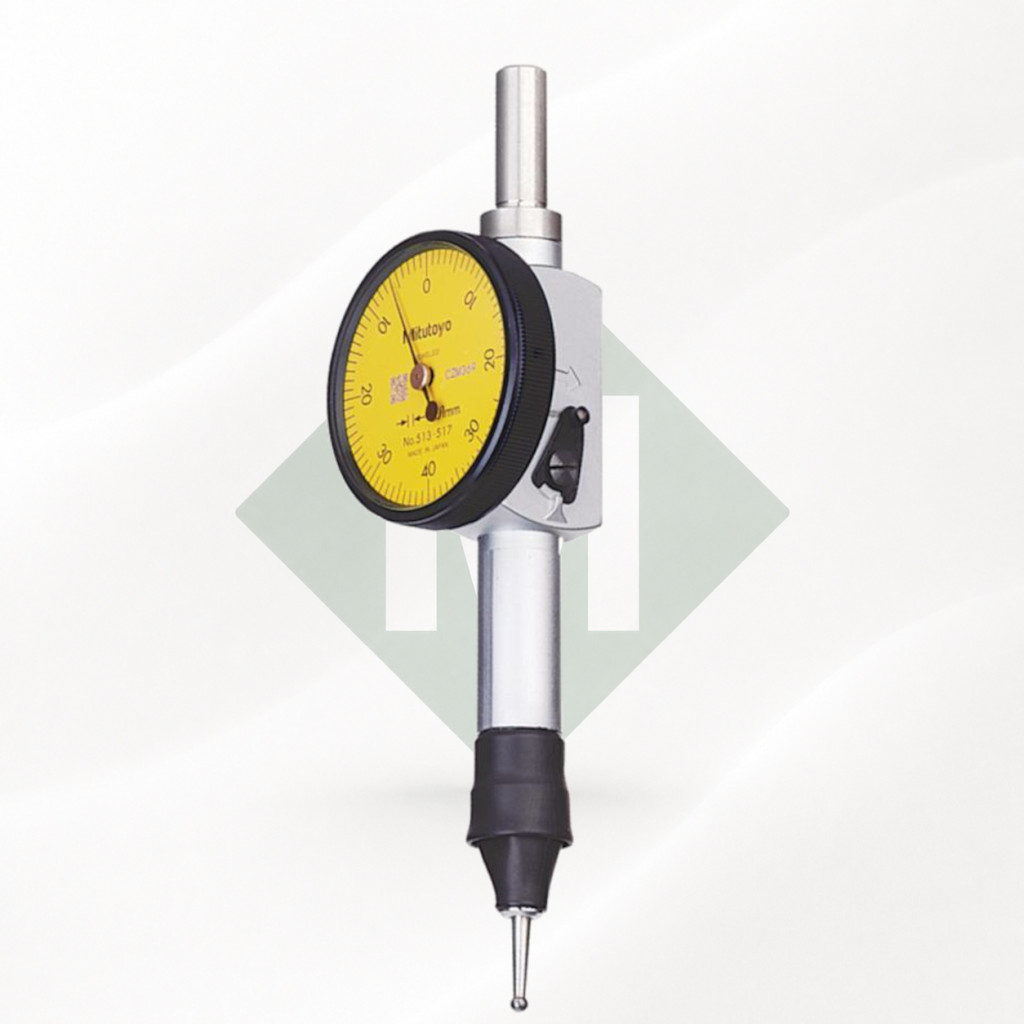

Mitutoyo 513-517E kis helyigényű szögtapintós mérőóra 0,8 mm, 0,01 mm
69 900 Ft
(55 039 Ft+ÁFA)
(55 039 Ft+ÁFA)
Mitutoyo 513-517E kis helyigényű szögtapintós mérőóra 0,8 mm, 0,01 mm
Cikkszám:
513-517E
Rendelhető
Mitutoyo 513-517E kis helyigényű szögtapintós mérőóra 0,8 mm mérési tartománnyal, 0,01 mm osztásértékkel, 0-40-0 skálával és Ø2 mm-es keményfém tapintóval.
A Pocket Type kialakítás kis helyigényű, ezért olyan gépbeállítási és ellenőrzési feladatokhoz is jól használható, ahol egy hagyományos szögtapintós mérőóra teste már nehezen férne el.
A Mitutoyo 513-517E pl. a 513-404/405 modellekhez képest egy más karakterű szögtapintós mérőóra: Pocket Type, azaz kifejezetten kis helyigényű, kompakt kivitel. A fő mérési adatai ugyanabba az általános műhelyi kategóriába teszik, mint a 513-404-10E: 0,8 mm tartomány, 0,01 mm osztás, 0-40-0 skála és ±8 µm pontosság. A különbség elsősorban a ház és a befogás geometriája, ezért ott érdekes, ahol a normál vízszintes szögtapintós mérőóra már nehezen fér el.
Ideális tengelyütés, síkfutás, központosság és kis geometriai eltérések gyors ellenőrzésére, különösen szűk vagy nehezen hozzáférhető mérési helyeken.
Várható beérkezés :
Rendelésre 2-7 nap visszaigazolás szerint
69 900 Ft
(55 039 Ft+ÁFA)
(55 039 Ft+ÁFA)
Részletek
A Mitutoyo 513-517E kompakt, kis helyigényű Pocket Type szögtapintós mérőóra, amely 0,8 mm mérési tartománnyal, 0,01 mm osztásértékkel és 0-40-0 számlapkiosztással használható gépbeállítási és összehasonlító mérési feladatokra.
A modell legfontosabb sajátossága a kompakt ház. Olyan mérési helyeken is könnyebben használható, ahol egy hagyományos vízszintes szögtapintós mérőóra számára kevés hely áll rendelkezésre.
A 513-517E ezért különösen hasznos lehet maró- és esztergagépek beállításánál, munkadarabok központosításánál, tengelyütés és síkfutás vizsgálatánál, valamint szűk szerkezeti helyeken végzett összehasonlító mérésnél.

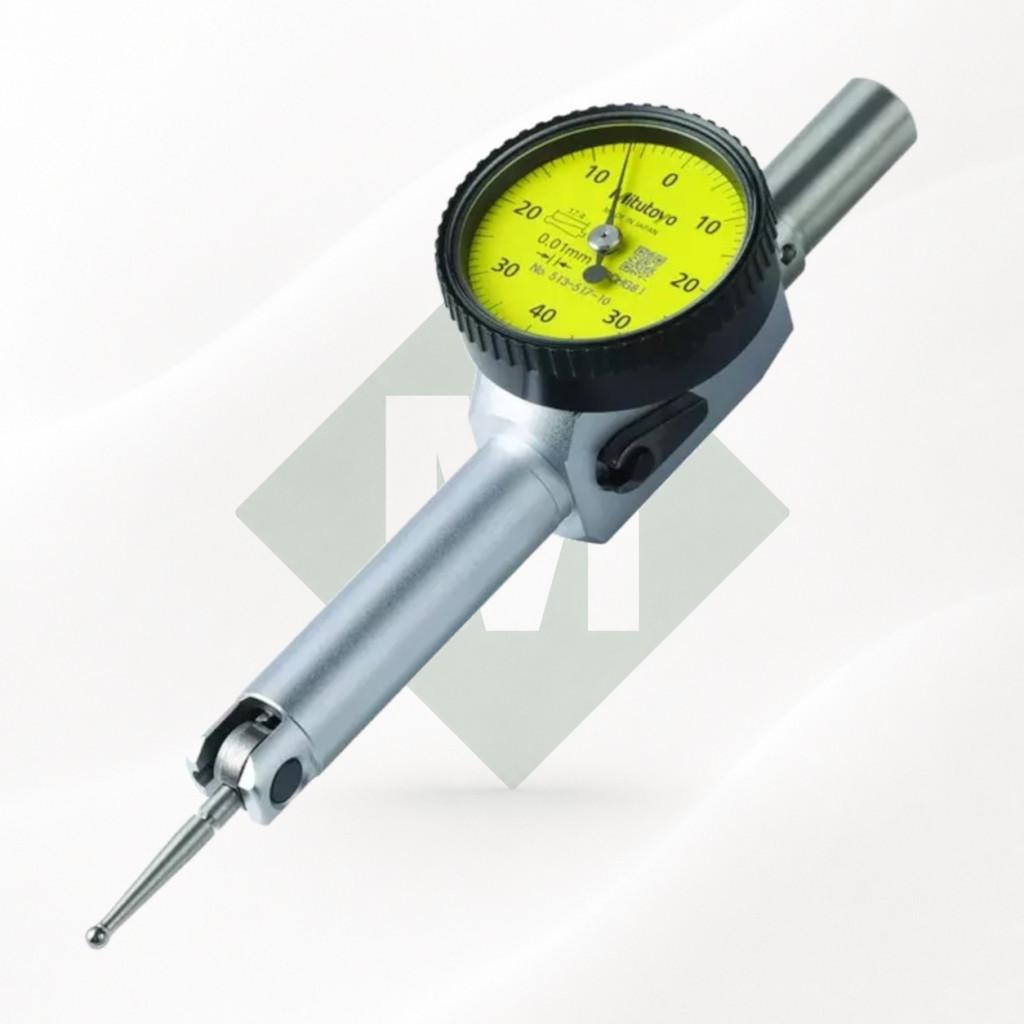

Kompakt Pocket Type kialakítás
A Mitutoyo 513-517E kifejezetten kis helyigényű kivitel. A karcsú műszerház olyan sekély vagy szűk mérési helyeken is használható, ahol egy nagyobb indikátor már nehezen helyezhető el.
A műszer a kialakításának köszönhetően rugalmasan pozicionálható mérőállványon vagy gépbeállítás során.
0,01 mm osztás általános gépbeállításhoz
A mérőóra 0,8 mm mérési tartománnyal és 0,01 mm osztásértékkel rendelkezik. A számlap 0-40-0 kiosztású, így a referenciahelyzettől pozitív és negatív irányban jelentkező eltérések gyorsan leolvashatók.
A teljes mérési tartományra megadott pontosság ±8 µm, ami általános gépbeállítási és műhelyi ellenőrzési feladatokhoz megfelelő mérési szintet biztosít.
Csapágyköves mechanika
A 513-as sorozat csapágyköves szerkezete kis súrlódást és gyors mutatóreakciót biztosít. A mérőerő legfeljebb 0,3 N, így a tapintó kis erővel követi a mérendő felületet.
A szerkezet kuplung nélküli kialakítása lehetővé teszi a mérési irány automatikus megfordítását, ezért nincs szükség külön irányváltó kapcsolóra.
Állítható keményfém tapintó

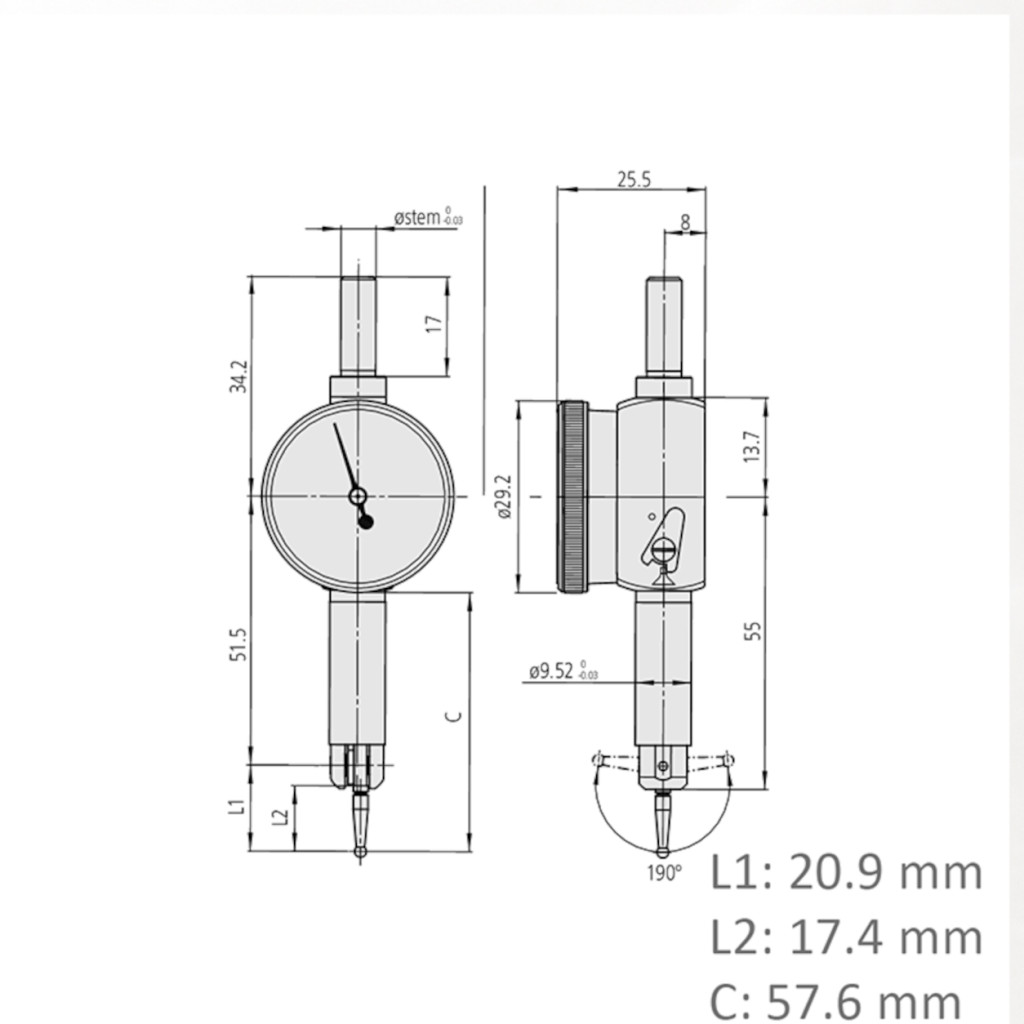

A standard tapintó Ø2 mm-es keményfém golyóval készül. Teljes hossza 20,9 mm, a tapintókar effektív hossza 17,4 mm.
A tapintó körülbelül 220°-os tartományban állítható, ezért különböző mérési helyzetekhez könnyen hozzáigazítható.
A standard tapintó cikkszáma 103006. Csere esetén fontos az eredetivel azonos hosszúságú tapintó használata, mert az eltérő karhossz mérési hibát okozhat.
Por és olaj elleni védelem
A számlap körül O-gyűrűs tömítést alkalmaznak, a keret és az üveg kialakítása pedig segít csökkenteni a por és olaj bejutását a mechanikába.
Ez nem jelent magas IP-védettséget, de általános műhelyi használatnál javítja a szerkezet tartósságát.
Milyen feladatokra használható?
- tengelyütés ellenőrzésére,
- síkfutás vizsgálatára,
- munkadarabok központosítására,
- eszterga- és marógépek beállítására,
- párhuzamosság és pozícióeltérés ellenőrzésére,
- szűk és nehezen hozzáférhető mérési pontok vizsgálatára.
A 513-517E akkor különösen jó választás, ha a 0,01 mm-es osztás megfelelő, de a rendelkezésre álló hely miatt fontos a lehető legkompaktabb szögtapintós kialakítás.
Műszaki adatok
| Gyártó | Mitutoyo |
| Gyártói cikkszám | 513-517E |
| Sorozat | 513 |
| Kivitel | Pocket Type, mechanikus szögtapintós mérőóra |
| Mérési tartomány | 0,8 mm |
| Osztásérték | 0,01 mm |
| Skála | 0-40-0 |
| Pontosság | ±8 µm |
| Mérőerő | ≤0,3 N |
| Tapintó teljes hossza | 20,9 mm |
| Tapintó effektív hossza | 17,4 mm |
| Tapintócsúcs | Ø2 mm keményfém golyó |
| Standard tapintó cikkszáma | 103006 |
| Tapintó állíthatósága | kb. 220° |
| Csapágyazás | Csapágyköves |
| Mérési irány váltása | Automatikus |
| Készlet | Basic Set |
513-517E vagy 513-404-10E?
A két modell mérési karaktere nagyon hasonló:
- 513-404-10E: 0,8 mm / 0,01 mm, klasszikus vízszintes kivitel
- 513-517E: 0,8 mm / 0,01 mm, kompakt Pocket Type kivitel
A választást ezért elsősorban nem a mérési teljesítmény, hanem a rendelkezésre álló hely és a kívánt befogási geometria dönti el. Általános használatra a 513-404-10E kézenfekvőbb, szűkebb beépítési helyre viszont a 513-517E lehet jobb.
További kivitelekhez tekintse meg mérőóráinkat is.
Gyakori kérdések a Mitutoyo 513-517E mérőóráról
Mekkora a mérési tartománya?
A Mitutoyo 513-517E mérési tartománya 0,8 mm.
Mekkora az osztásértéke?
A számlap osztásértéke 0,01 mm.
Mit jelent a Pocket Type kivitel?
Kompakt, kis helyigényű szögtapintós mérőórát jelent, amely szűkebb mérési és beépítési helyeken könnyebben használható.
Mi a különbség a 513-404-10E és a 513-517E között?
A mérési tartomány és az osztásérték azonos, de a 513-517E kompakt Pocket Type kialakítású.
Milyen tapintó tartozik hozzá?
20,9 mm teljes hosszúságú, Ø2 mm-es keményfém golyós tapintó, amelynek gyári cikkszáma 103006.
Állítható a tapintó helyzete?
Igen, körülbelül 220°-os tartományban állítható.
Megfordítható a mérési irány?
Igen. A mechanika automatikusan kezeli a kétirányú kitérést.
