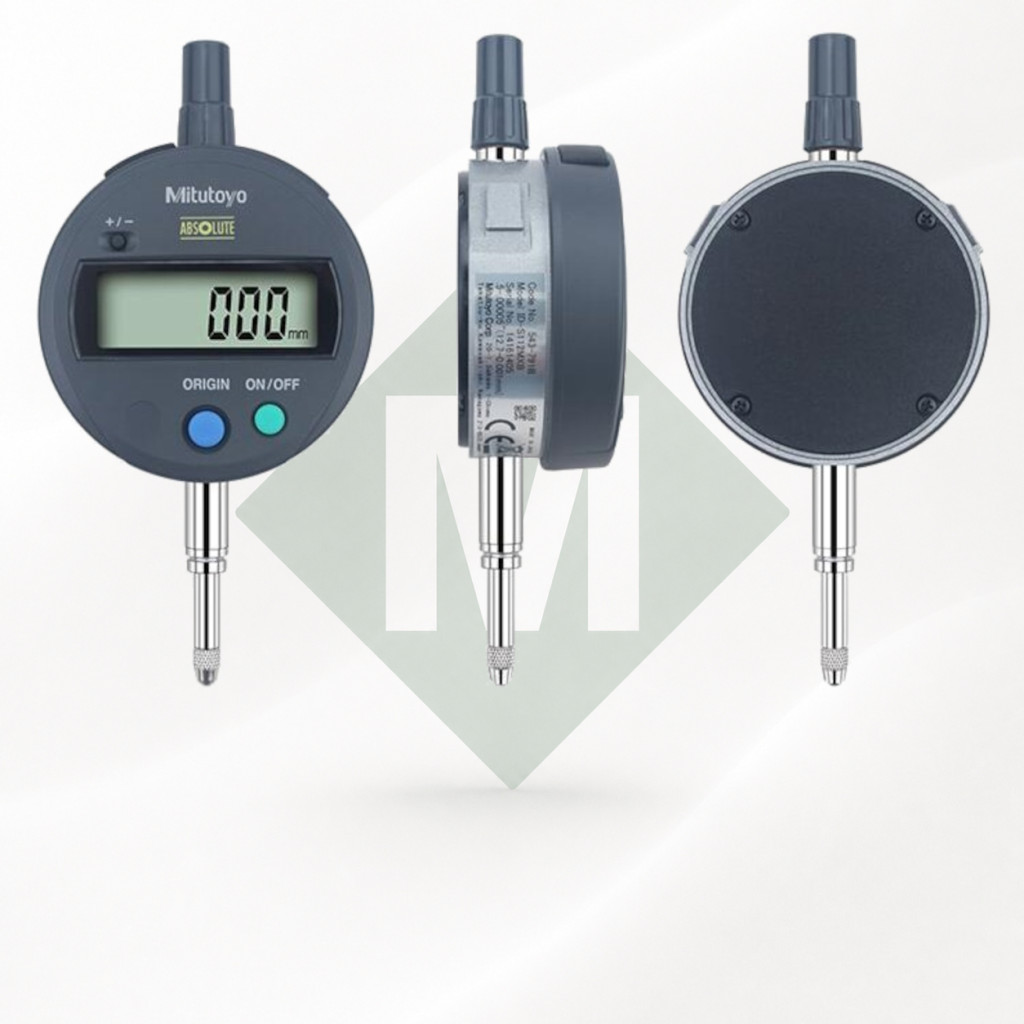

Mitutoyo 543-781B-10 ABSOLUTE Digimatic ID-S digitális mérőóra 12,7 mm, 0,01 mm, sík hátlappal
88 900 Ft
(70 000 Ft+ÁFA)
(70 000 Ft+ÁFA)
78 900 Ft
(62 126 Ft+ÁFA)
(62 126 Ft+ÁFA)
Mitutoyo 543-781B-10 ABSOLUTE Digimatic ID-S digitális mérőóra 12,7 mm, 0,01 mm, sík hátlappal
Cikkszám:
543-781B-10
Rendelhető
Mitutoyo 543-781B-10 ABSOLUTE Digimatic ID-S digitális mérőóra 12,7 mm mérési tartománnyal, 0,01 mm felbontással, 0,02 mm EMPE értékkel és sík hátlappal. Professzionális digitális mérőeszköz összehasonlító méréshez, gépbeállításhoz, ütés- és geometriai eltérések ellenőrzéséhez.
Az ABSOLUTE mérőrendszer megőrzi a beállított referenciahelyzetet, így normál használat során nincs szükség minden bekapcsolás után újabb nullpontfelvételre. A nagyméretű, 9 mm-es LCD karakterek gyors és kényelmes leolvasást biztosítanak.
A Mitutoyo 543-781B-10 már digitális mérőóra, de szándékosan az egyszerűbb, jól használható ID-S / ID-SX alapmodell. 12,7 mm méréstartományt, 0,01 mm felbontást, 0,02 mm E_MPE értéket, IP42 védettséget és Digimatic adatkimenetet kapunk. A B itt fontos: ez a sík/lapos hátlapos változat; a 543-781-10 ugyanez rögzítőfüles hátlappal.
A Digimatic adatkimenetnek köszönhetően mérési adatgyűjtő rendszerbe is integrálható, ezért egyszerű kézi ellenőrzésre és dokumentált minőségellenőrzési feladatokra egyaránt jó választás.
Várható beérkezés :
Rendelésre 2-7 nap visszaigazolás szerint
78 900 Ft
(62 126 Ft+ÁFA)
(62 126 Ft+ÁFA)
88 900 Ft
(70 000 Ft+ÁFA)
(70 000 Ft+ÁFA)
Kezdete: 2026.09.25
Vége: 2026.10.25
Megtakarítás
10 000 Ft
Részletek
A Mitutoyo 543-781B-10 ABSOLUTE Digimatic ID-S professzionális digitális mérőóra 12,7 mm mérési tartománnyal és 0,01 mm digitális felbontással. Gépbeállítási, összehasonlító és geometriai ellenőrzési feladatokra használható, ahol a munkadarab vagy gépelem elmozdulását, ütését vagy egy referenciahelyzethez viszonyított eltérését kell gyorsan ellenőrizni.
A modell sík hátlappal készül, így különösen jól használható olyan mérőállványokkal és befogórendszerekkel, ahol nincs szükség hagyományos hátoldali rögzítőfülre.
A digitális kijelzés egyik gyakorlati előnye az analóg mérőórákkal szemben, hogy a mérési értéket nem kell mutatóállásból értelmezni. Ez ismétlődő ellenőrzéseknél gyorsabb és kevésbé fárasztó munkát tesz lehetővé.
ABSOLUTE mérőrendszer – egyszer beállított referencia
A Mitutoyo ABSOLUTE mérőrendszere megőrzi a beállított abszolút referenciahelyzetet. Normál használat során ezért nincs szükség arra, hogy a műszert minden egyes bekapcsolás után újra nullázzuk.
Ez különösen kényelmes mérőállványba épített vagy rendszeresen ugyanazon ellenőrzési feladatra használt mérőóránál. A műszer bekapcsolása után gyorsan folytatható a mérés, ami sorozatos ellenőrzésnél időt takaríthat meg.
12,7 mm tartomány, 0,01 mm digitális felbontás
A 12,7 mm-es mérési tartomány számos általános műhelyi és ipari összehasonlító mérési feladathoz megfelelő. A kijelzés 0,01 mm-es lépésekben történik.
A teljes mérési tartományra megadott maximális megengedett hiba, EMPE 0,02 mm, a hiszterézis HMPE értéke 0,02 mm, az ismételhetőség RMPE értéke pedig 0,01 mm.

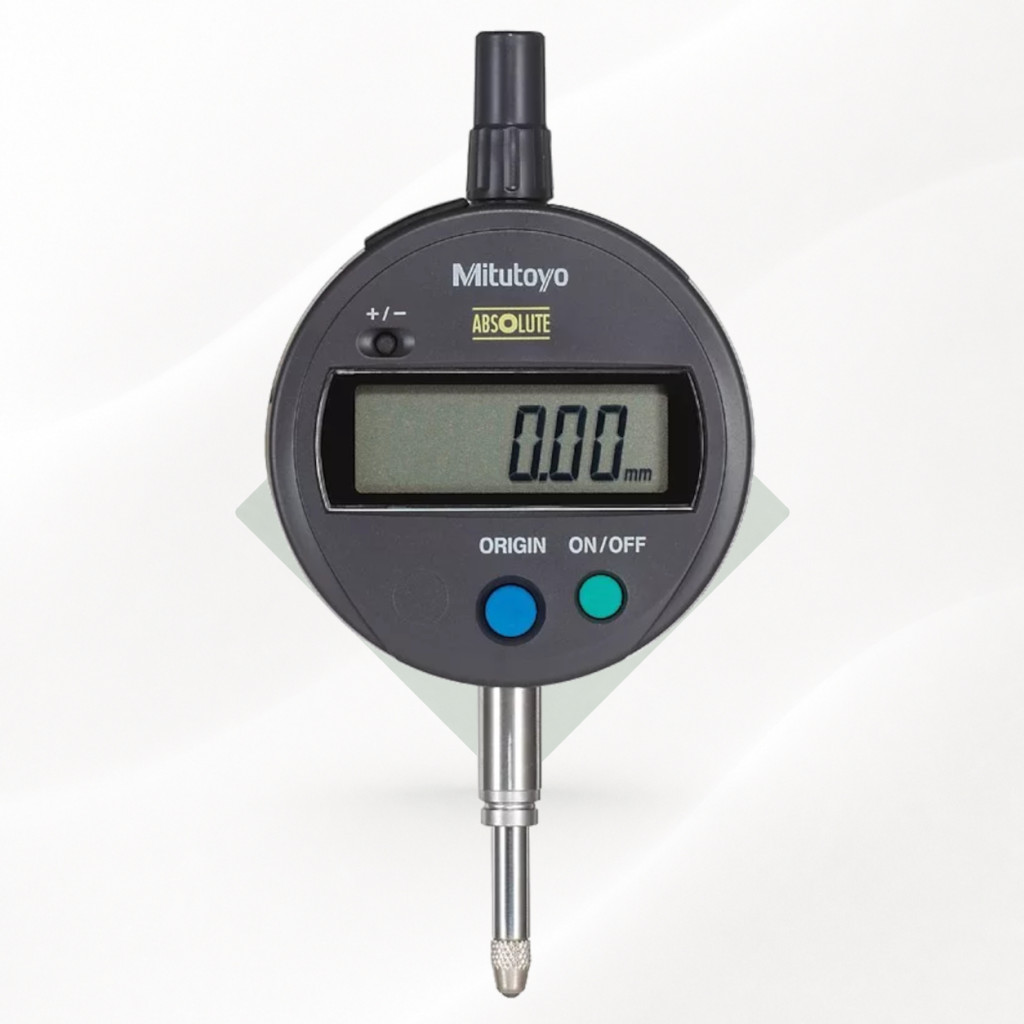

Jól olvasható digitális kijelző
A mérőóra LCD kijelzőjén a karakterek körülbelül 9 mm magasak, így a mérési érték állványba fogva, munkapad mellett vagy gép közelében is könnyen leolvasható.
A mérési irány megfordítható, ezért a kijelzés az adott mérési feladathoz igazítható. Ez különösen hasznos lehet olyan beállításoknál, ahol a mérőtüske elmozdulásának iránya alapján szeretnénk pozitív vagy negatív változást látni.
Digimatic adatkimenet mérési adatgyűjtéshez
A 543-781B-10 Digimatic adatkimenettel rendelkezik, ezért kompatibilis Mitutoyo interfésszel vagy adatgyűjtő rendszerrel a mérési eredmények elektronikusan is továbbíthatók.
Ez különösen sorozatellenőrzésnél és dokumentált minőségbiztosítási folyamatokban hasznos, mert csökkenthető a mérési eredmények kézi rögzítéséből származó időigény és hibalehetőség.

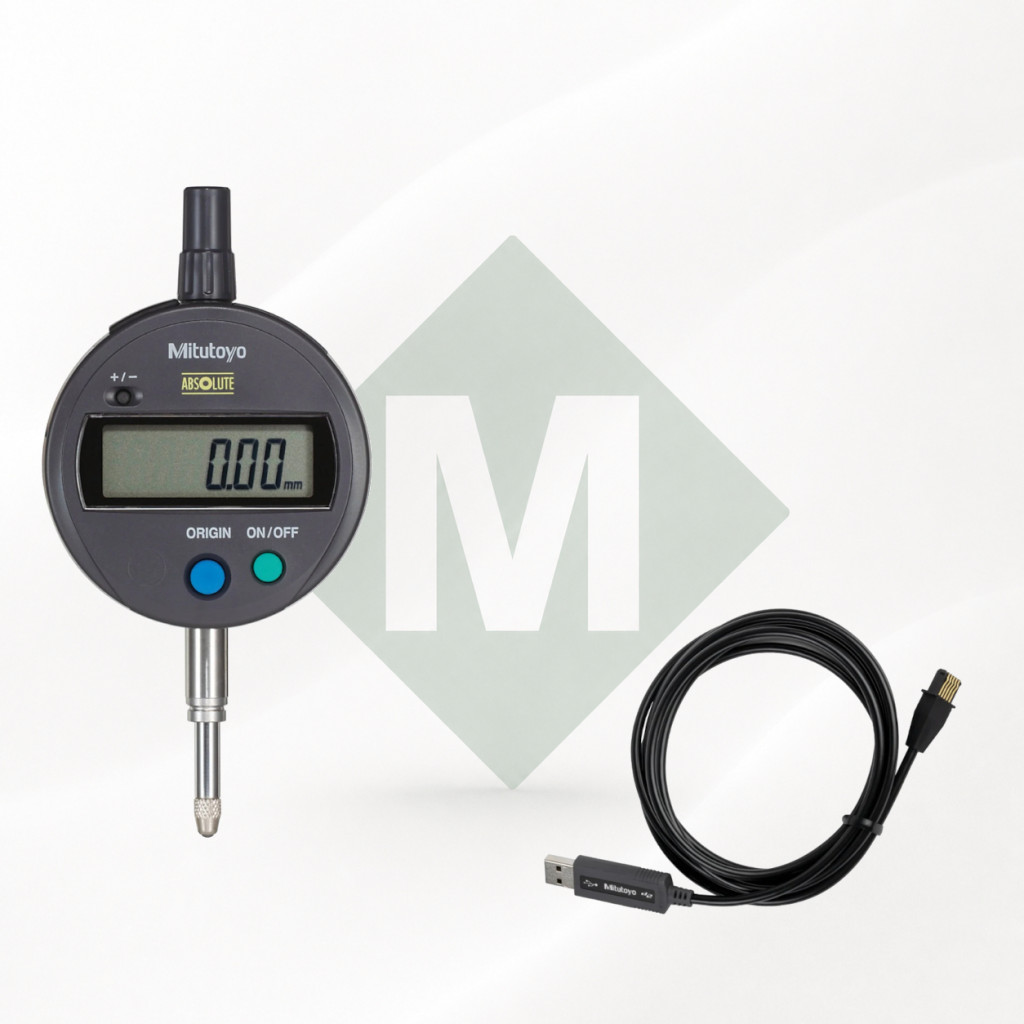

Fontos, hogy a mérőórán nincs külön beépített DATA gomb. USB Input Tool Direct kábel használatakor ezért a megfelelő Mitutoyo USB-ITPAK szoftverre lehet szükség az adatbevitel kezeléséhez.

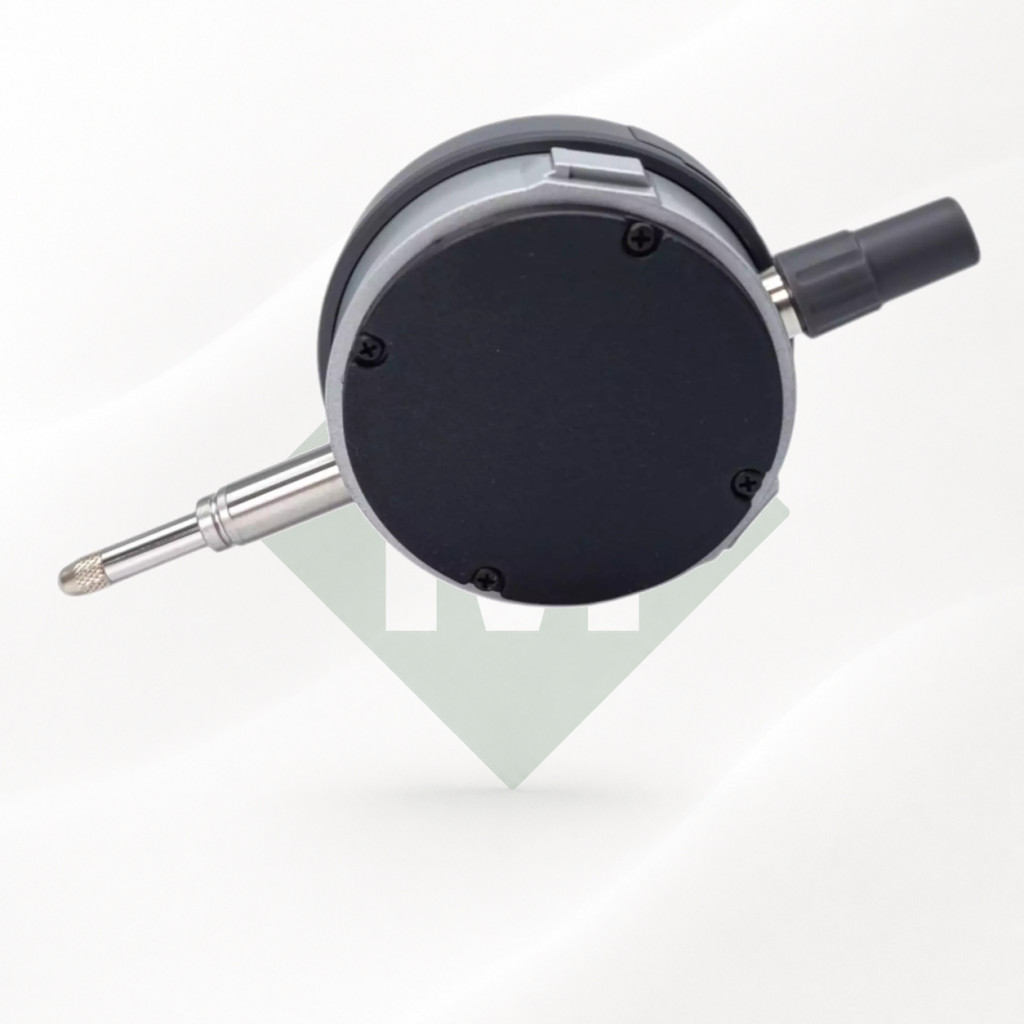

Sík hátlap – mikor előnyös?
A 543-781B-10 sík hátlappal készül. A hasonló 543-781-10 változat ezzel szemben hátoldali rögzítőfüllel rendelkezik.
A sík hátlap különösen praktikus, ha a mérőórát a 8 mm átmérőjű száron vagy külön mérőóra-befogó rendszerrel kívánjuk rögzíteni. Emiatt a megfelelő változat kiválasztásakor érdemes előre ellenőrizni a használni kívánt mérőállvány kialakítását.
IP42 védelem és hosszú elemélettartam
A mérőóra IP42 védettségű, így általános műhelyi környezetben megfelelő védelmet biztosít a nagyobb idegen testekkel és korlátozott vízcseppekkel szemben.
A műszer egy SR44 elemmel működik. A 0,01 mm-es változatnál a gyártó körülbelül 20 000 óra folyamatos használati időt, normál használat mellett pedig többéves elemélettartamot ad meg.
Milyen feladatokra használható?
- tengelyütés ellenőrzésére,
- síkfutás vizsgálatára,
- párhuzamosság és síkeltérés ellenőrzésére,
- gépek és munkadarabok pontos beállítására,
- összehasonlító mérésre,
- gyártásközi és minőségellenőrzési feladatokra,
- elektronikus mérési adatgyűjtésre.
Ha a 0,01 mm-es felbontás megfelelő az adott mérési feladathoz, a 543-781B-10 jó kompromisszum az egyszerű mérőóra-használat és a digitális kijelzés, illetve adatkapcsolat kényelme között.

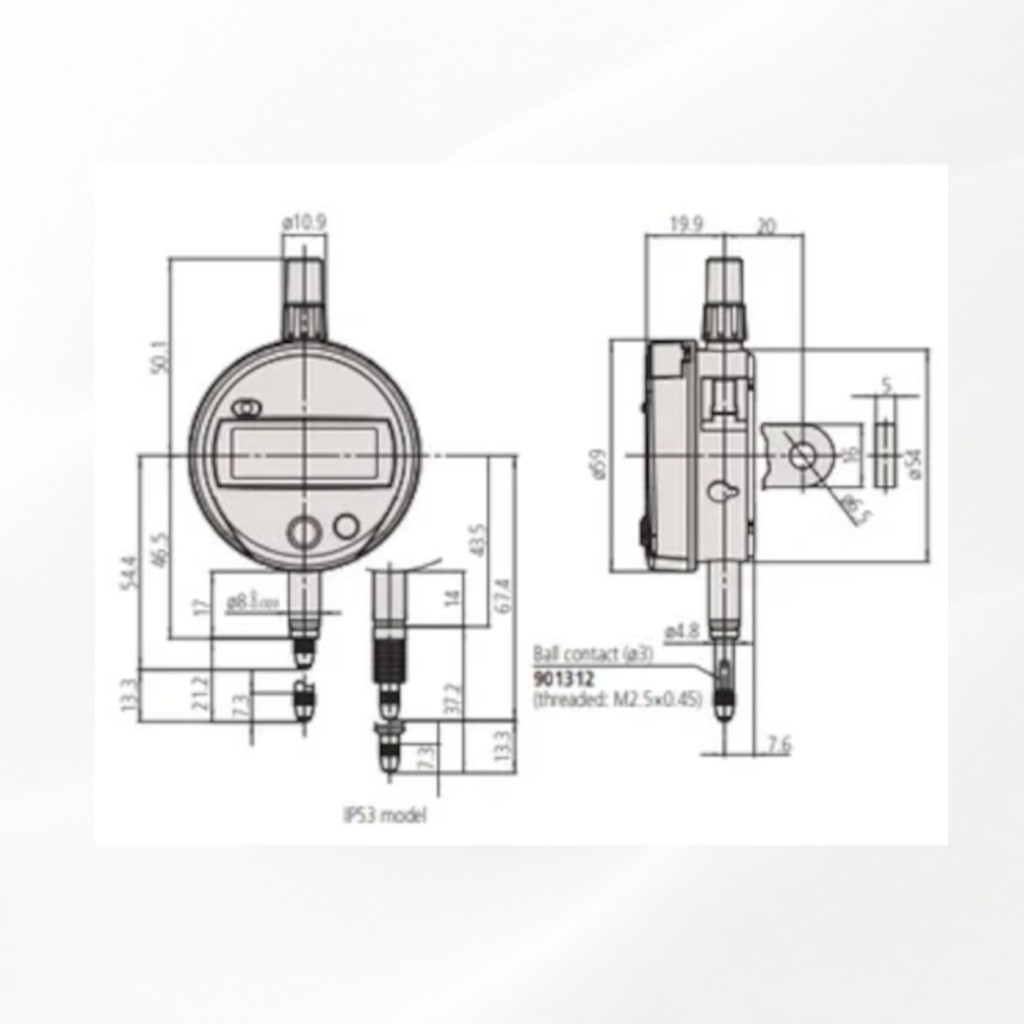

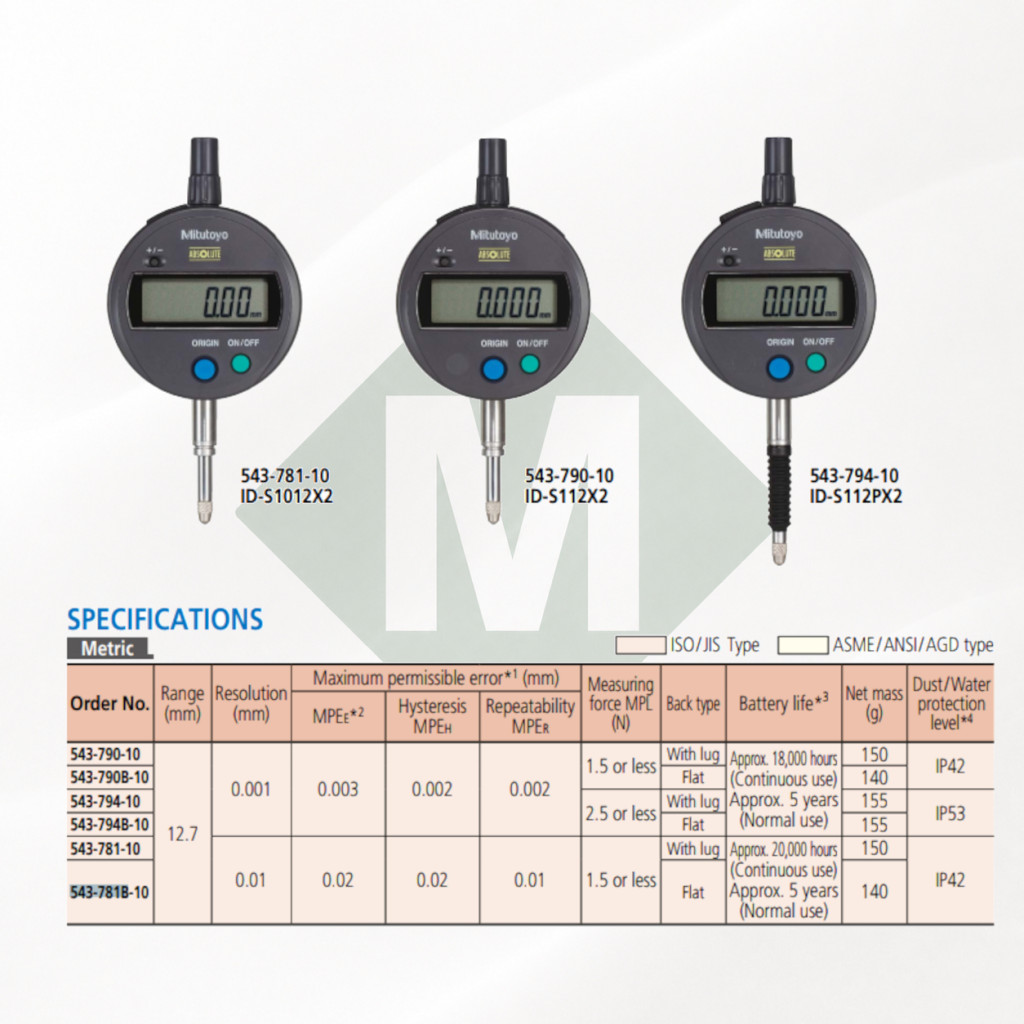

Műszaki adatok
| Gyártó | Mitutoyo |
| Gyártói cikkszám | 543-781B-10 |
| Termékcsalád | ABSOLUTE Digimatic ID-S / ID-SX |
| Sorozat | 543 |
| Kivitel | Digitális mérőóra, sík hátlappal |
| Mérési tartomány | 12,7 mm |
| Felbontás | 0,01 mm |
| E MPE – teljes tartomány | 0,02 mm |
| H MPE – hiszterézis | 0,02 mm |
| R MPE – ismételhetőség | 0,01 mm |
| Mérőerő | ≤1,5 N |
| Védettség | IP42 |
| Hátlap | Sík / lapos |
| Szár átmérő | 8 mm |
| Tapintó | Keményfém golyó, M2,5 × 0,45 menet |
| Kijelző | LCD, 9 mm karaktermagasság |
| Érzékelő | ABSOLUTE elektrosztatikus lineáris encoder |
| Digimatic adatkimenet | Igen |
| ORIGIN / ABS nullpont | Igen |
| Számlálási irányváltás | Igen |
| Maximális válaszadási sebesség | Korlátlan |
| Tápellátás | 1 × SR44 |
| Elemélettartam | kb. 20 000 óra folyamatos használat mellett |
| Nettó műszertömeg | kb. 140 g |
| EAN | 4946368631486 |
| Szállítás | SR44 elemmel és gyártói vizsgálati tanúsítvánnyal |
543-781B-10 vagy 543-781-10?
A két modell mérési tulajdonságai lényegében azonosak: 12,7 mm tartomány, 0,01 mm felbontás, IP42 védelem és Digimatic adatkimenet.
A különbség a hátlap kialakítása:
- 543-781B-10: sík hátlap
- 543-781-10: rögzítőfüles hátlap
A megfelelő változatot ezért elsősorban az alkalmazott mérőállvány és befogási mód alapján érdemes kiválasztani.
Más felbontáshoz, mérési tartományhoz vagy hagyományos analóg kivitelhez tekintse meg további mérőóráinkat is.
Gyakori kérdések a Mitutoyo 543-781B-10 mérőóráról
Mekkora a mérési tartománya?
A Mitutoyo 543-781B-10 mérési tartománya 12,7 mm.
Mekkora a felbontása?
A digitális kijelzés felbontása 0,01 mm.
Miért előnyös az ABSOLUTE rendszer?
A beállított referenciahelyzetet a műszer megőrzi, ezért normál használat során nincs szükség minden bekapcsolás után új nullpontfelvételre.
Van adatkimenete?
Igen. A mérőóra Digimatic adatkimenettel rendelkezik, ezért kompatibilis Mitutoyo adatgyűjtő rendszerhez csatlakoztatható.
Mit jelent a B jelölés a cikkszámban?
A 543-781B-10 sík hátlapos kivitel. A 543-781-10 változat ezzel szemben hátoldali rögzítőfüllel rendelkezik.
IP védett?
Igen, IP42 védettségű. Ez általános műhelyi használathoz megfelelő, de nem azonos egy magasabb védettségű, hűtőfolyadék-álló mérőeszközzel.
Milyen állványba fogható?
A mérőóra 8 mm átmérőjű rögzítőszárral rendelkezik, és a sík hátlapos kivitel különösen praktikus szárbefogásos mérőállványoknál.
Mikor érdemes 0,001 mm-es változatot választani?
Ha az adott mérési feladat finomabb eltérések kimutatását igényli, érdemes a Mitutoyo ID-S sorozat 0,001 mm-es változatai, például a 543-790B-10 felé lépni.
