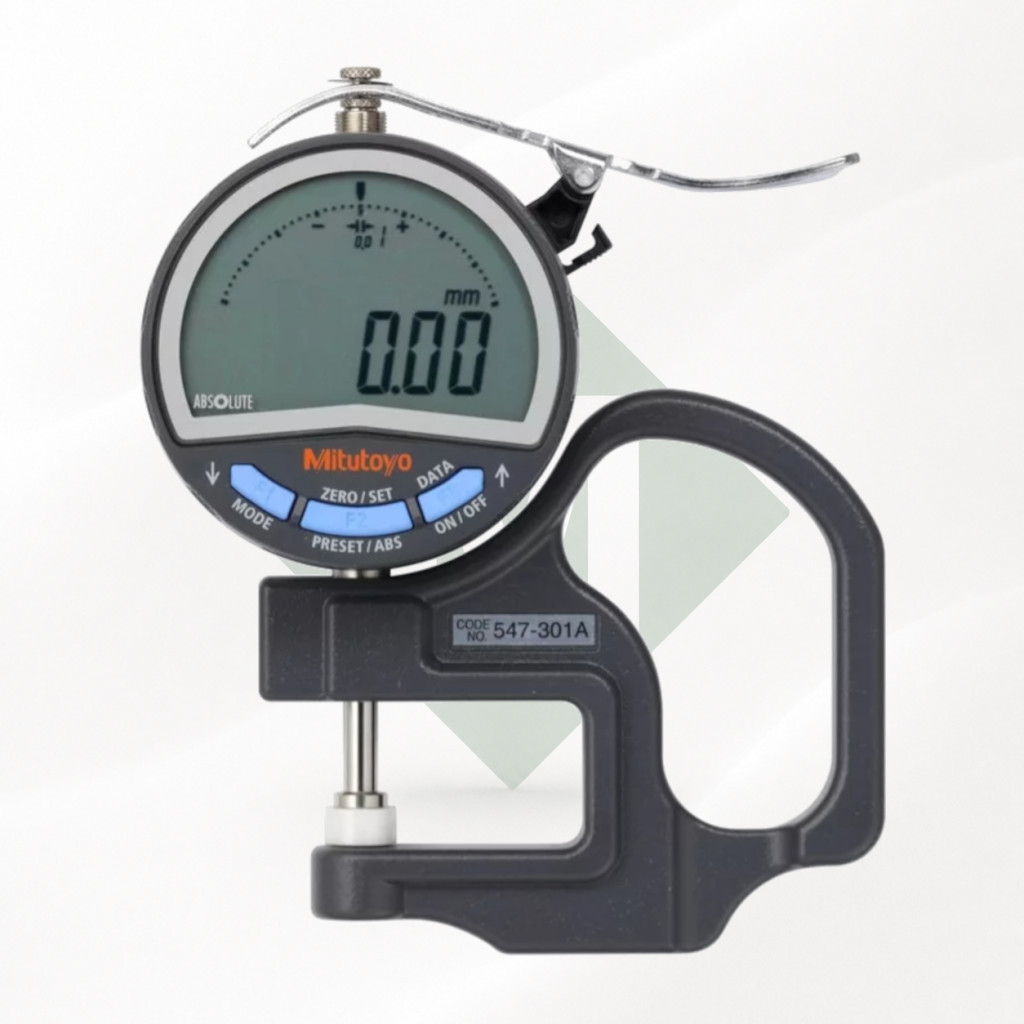

Mitutoyo 547-301A ABSOLUTE Digimatic digitális vastagságmérő 0-10 mm, 0,01 mm

A Mitutoyo 547-301A professzionális digitális vastagságmérő, amely 0–10 mm mérési tartománnyal, 0,01 mm felbontással és ±20 µm pontossággal használható vékony anyagok és kisebb alkatrészek gyors vastagságmérésére.

A műszer Ø10 mm-es sík kerámia mérőfelületekkel rendelkezik. A kerámia nem rozsdásodik, kopásálló és stabil mérőfelületet biztosít, ezért rendszeres ipari használatra is alkalmas.

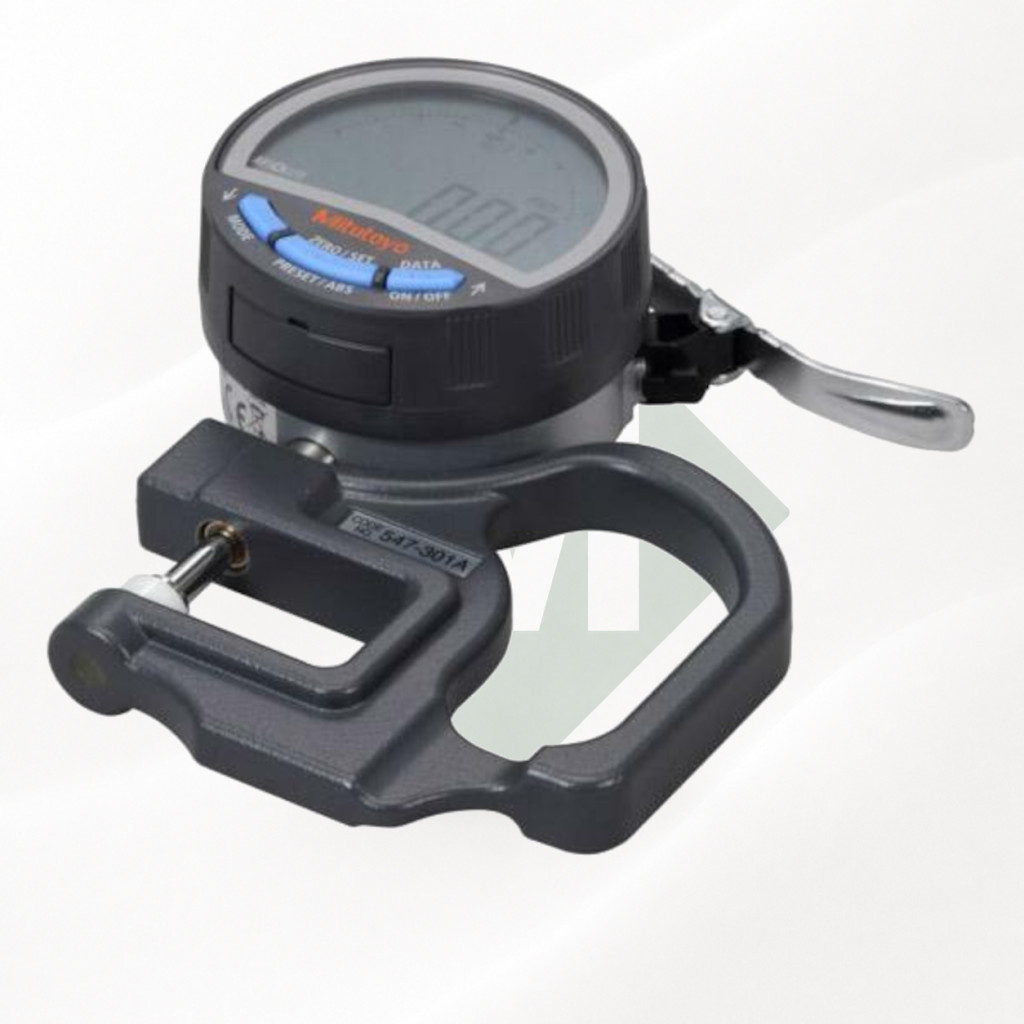

A karos mechanika lehetővé teszi, hogy a mérőfelületek gyorsan szétnyithatók és visszaengedhetők legyenek, így sorozatos vastagságmérésnél lényegesen gyorsabb és kényelmesebb lehet, mint egy hagyományos mikrométer.

Gyors vastagságmérés egy mozdulattal

A Mitutoyo 547-301A kialakításának egyik fő előnye az egyszerű kezelhetőség. A mérőkart lenyomva a felső tapintó felemelkedik, a munkadarab behelyezhető, majd a kar elengedése után a mérőfelületek meghatározott mérőerővel zárnak össze.

Ez ideális olyan feladatokra, ahol sok azonos vagy hasonló darab vastagságát kell egymás után gyorsan ellenőrizni.

0–10 mm tartomány, 0,01 mm felbontás

A mérési tartomány 0–10 mm, a digitális kijelzés felbontása pedig 0,01 mm.

A gyártó által megadott pontosság ±20 µm, az ismételhetőség 10 µm. Ez általános anyagvastagság-ellenőrzési és gyártásközi feladatokra megfelelő mérési szintet biztosít.

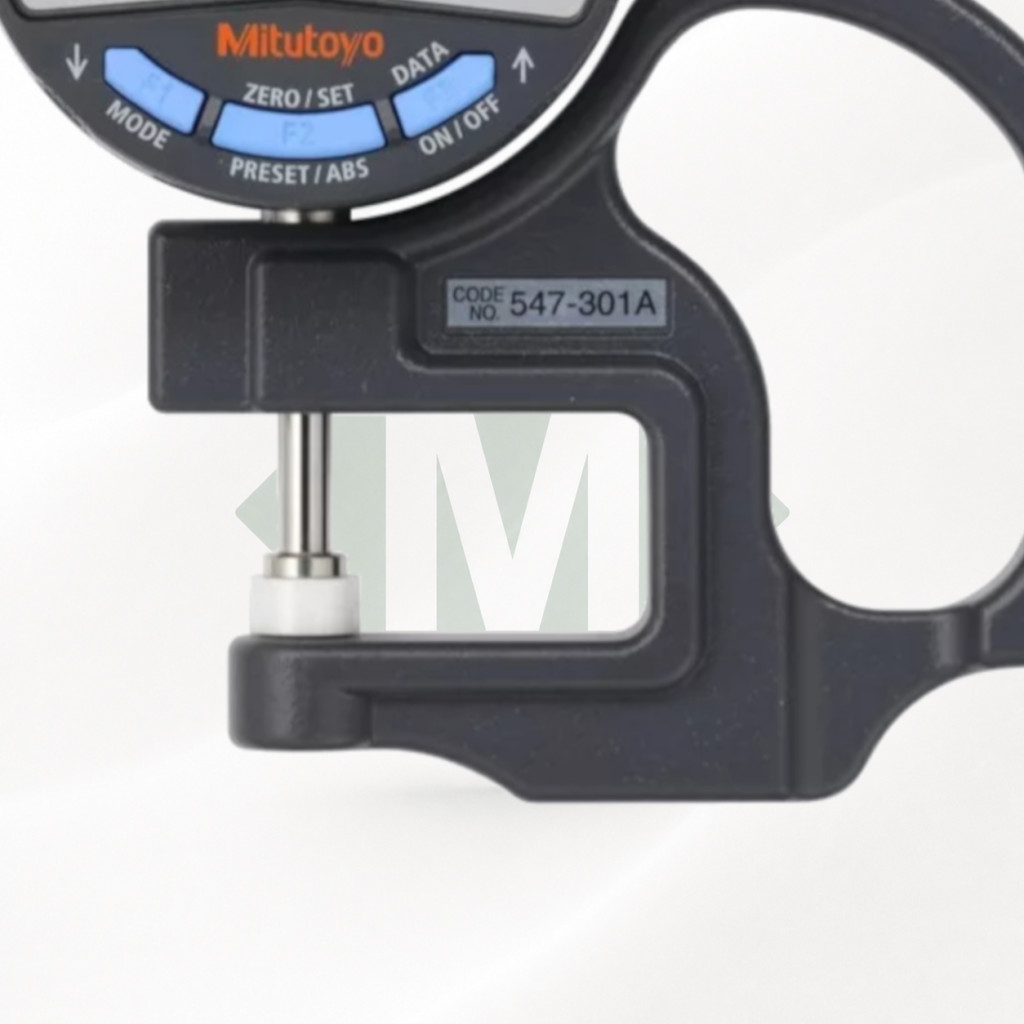

Ø10 mm-es sík kerámia mérőfelületek

A felső tapintó és az alsó üllő egyaránt Ø10 mm-es sík kerámia felületű.

A kerámia egyik legfontosabb előnye, hogy nem rozsdásodik, ezért hosszabb távon is stabil, korróziómentes mérőfelületet biztosít. A sík felületek papír, fólia, filc, vékony lemez és más hasonló anyagok mérésére ideálisak.

A mérőfelületek párhuzamossága legfeljebb 10 µm.

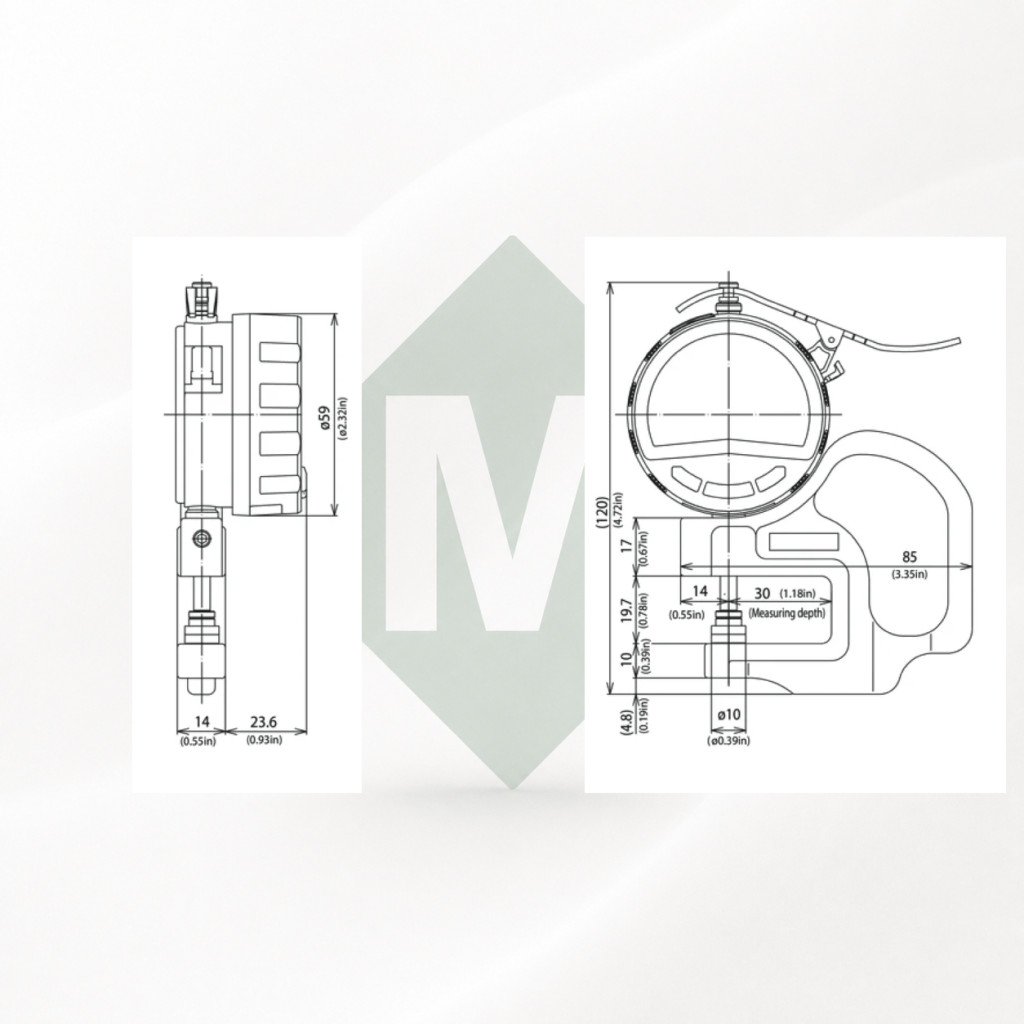

30 mm-es mérési mélység

A mérőeszköz 30 mm-es benyúlási mélységgel rendelkezik. Ez azt jelenti, hogy a munkadarab szélétől legfeljebb körülbelül 30 mm-re található mérési pont érhető el.

Ha ennél mélyebben kell mérni egy nagyobb lap vagy lemez belsejében, a hosszabb nyakú 547-321A lehet megfelelőbb, amely 120 mm-es benyúlást kínál.

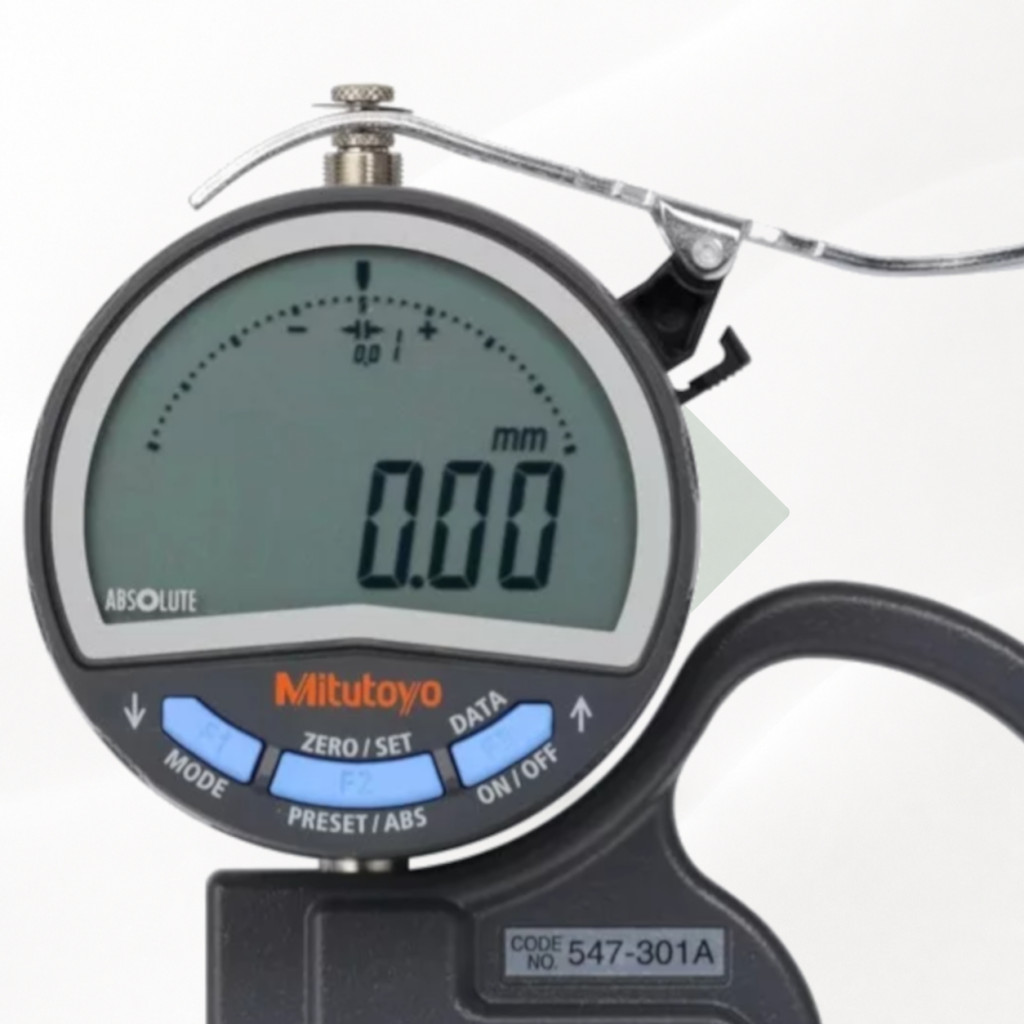

Beépített Mitutoyo ID-C digitális mérőóra

A 547-301A mérőegysége a Mitutoyo 543-710B ID-C digitális mérőóra.

Ez több fejlett funkciót is biztosít:

• ABSOLUTE mérőrendszer,
• ZERO/ABS funkció,
• tűréskiértékelés,
• funkciózár,
• kalibrálási figyelmeztetés,
• adattartás,
• 330°-ban forgatható kijelző,
• Digimatic S1 adatkapcsolat.

Tűréskiértékelés sorozatméréshez

A felső és alsó tűréshatár beállítása után a műszer GO / ±NG kiértékelést tud végezni.

Ez különösen hasznos sorozatellenőrzésnél, mert nem szükséges minden egyes mért értéket külön értelmezni: a kijelző azonnal jelzi, hogy a vastagság a megengedett tartományon belül van-e.

Kétirányú Digimatic S1 adatkapcsolat

A 547-301A Digimatic S1 adatkimenettel rendelkezik. Kompatibilis Mitutoyo interfésszel vagy USB kábellel a mérési eredmények közvetlenül számítógépbe vagy SPC rendszerbe továbbíthatók.

A kétirányú kommunikáció bizonyos paraméterek számítógépről történő beállítását is lehetővé teszi.

A Mitutoyo 2026-os európai dokumentációja a 06AGQ001F USB kábelt adja meg hozzá, amely külön rendelhető.

Alacsony, kontrollált mérőerő

A maximális mérőerő 1,5 N. Ez segít abban, hogy vékonyabb vagy részben összenyomható anyagok mérésénél a mérés reprodukálható legyen.

Nagyon puha anyagok esetén azonban mindig figyelembe kell venni, hogy maga a mérőerő is befolyásolhatja a kapott vastagságértéket.

Milyen anyagok mérésére alkalmas?

• papír,
• fólia,
• filc és textilszerű anyagok,
• vékony műanyag lapok,
• lemezanyagok,
• tömítések,
• kisebb sík alkatrészek vastagságának ellenőrzése.

A 547-301A akkor igazán jó választás, ha sok darabot kell gyorsan és reprodukálható módon mérni, miközben a 0,01 mm-es felbontás elegendő az adott feladathoz.

Műszaki adatok

547-301A vagy 547-321A?

A két modell mérési teljesítménye lényegében azonos:

• 547-301A: 0–10 mm, 0,01 mm, 30 mm benyúlás
• 547-321A: 0–10 mm, 0,01 mm, 120 mm benyúlás

A 547-301A kompaktabb és általános vastagságméréshez kényelmesebb. A 547-321A akkor indokolt, ha nagyobb lapok vagy munkadarabok belsejében, a szélétől távolabb kell mérni.

547-301A vagy nagyfelbontású 547-401A?

A 547-301A 0,01 mm-es felbontású általános modell. Ha ez nem elegendő, a 547-401A már 0,001 mm felbontású és lényegesen szigorúbb pontossági specifikációjú nagyfelbontású változat.

Ezért a két modell nem egyszerűen árszintben tér el: más mérési igényt szolgálnak ki.

További precíziós mérőeszközökért tekintse meg mérőóráinkat és kapcsolódó mérőeszközeinket is.

Gyakori kérdések a Mitutoyo 547-301A vastagságmérőről

Mekkora a mérési tartománya?
A Mitutoyo 547-301A mérési tartománya 0–10 mm.

Mekkora a felbontása?
A digitális kijelzés felbontása 0,01 mm.

Mekkora a benyúlási mélység?
30 mm, tehát a munkadarab szélétől körülbelül 30 mm-re lévő pont mérhető.

Milyen anyagból készülnek a mérőfelületek?
A Ø10 mm-es sík tapintó és üllő kerámiából készül, ezért korrózióálló.

Van adatkimenete?
Igen. Digimatic S1 interfésszel rendelkezik, ezért kompatibilis Mitutoyo adatgyűjtő rendszerhez csatlakoztatható.

Alkalmas papír és fólia mérésére?
Igen. A Mitutoyo kifejezetten papír, fólia, filc és hasonló vékony anyagok gyors vastagságmérésére ajánlja.

Mi a különbség a 547-301A és 547-321A között?
A fő különbség a benyúlási mélység: a 547-301A 30 mm, a 547-321A 120 mm mélységig ér be.
